Обзор 3D сканеров Shining3D SE, SP и Spectrum

Обзор 3D сканеров Shining3D SE, SP и Spectrum
Логотип сайта
28.11.2018

Всем привет!

Сегодня мы протестируем и посмотрим, на что способны сканеры EinScan-SE и EinScan-SP от Shining 3D, выясним, чем они отличаются друг от друга, и сравним их с отечественным сканером RangeVision Spectrum.

Несколько слов о данных производителях...

Shining 3D – это китайская фирма, основанная в 2004 году. Компания посредством своих продуктов стремится упростить и удешевить использование 3D печати и 3D сканирования. Готовые решения Shining 3D успешно применяются в различных отраслях промышленности - в автомобильной, аэрокосмической, производстве электроники, товаров народного потребления, стоматологии, ортопедии, скульптуре, строительстве, научных исследованиях, профессиональном образовании и во многих других.

Подробнее о бренде →

RangeVision – это молодая российская компания, история которой начинается с 2008 года. Именно тогда выпускники технического вуза НИУ МАИ объединились для создания оригинальных алгоритмов 3D сканирования. В 2010 году заказчику был продан первый 3D сканер. И спустя всего 3 года компания смогла выйти на зарубежные рынки, доказав конкурентоспособность своих решений.

Подробнее о бренде →

Внешний вид

EinScan S-серии относятся к настольным сканерам. Поэтому в комплектацию обеих моделей SP и SE входит поворотный столик. Визуально сканеры отличаются друг от друга только цветом. Они достаточно компактные и не займут много места на рабочем месте.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

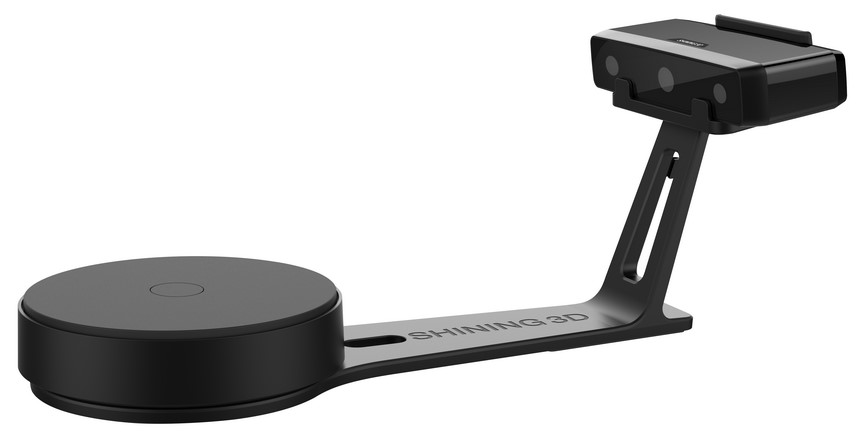

EinScan-SE имеет черный глянцевый корпус:

Черный глянцевый 3D сканер Shining3D SE

Смотрится стильно, но при работе со сканером «пальчики» на поверхности неизбежны, заляпывается он моментально.

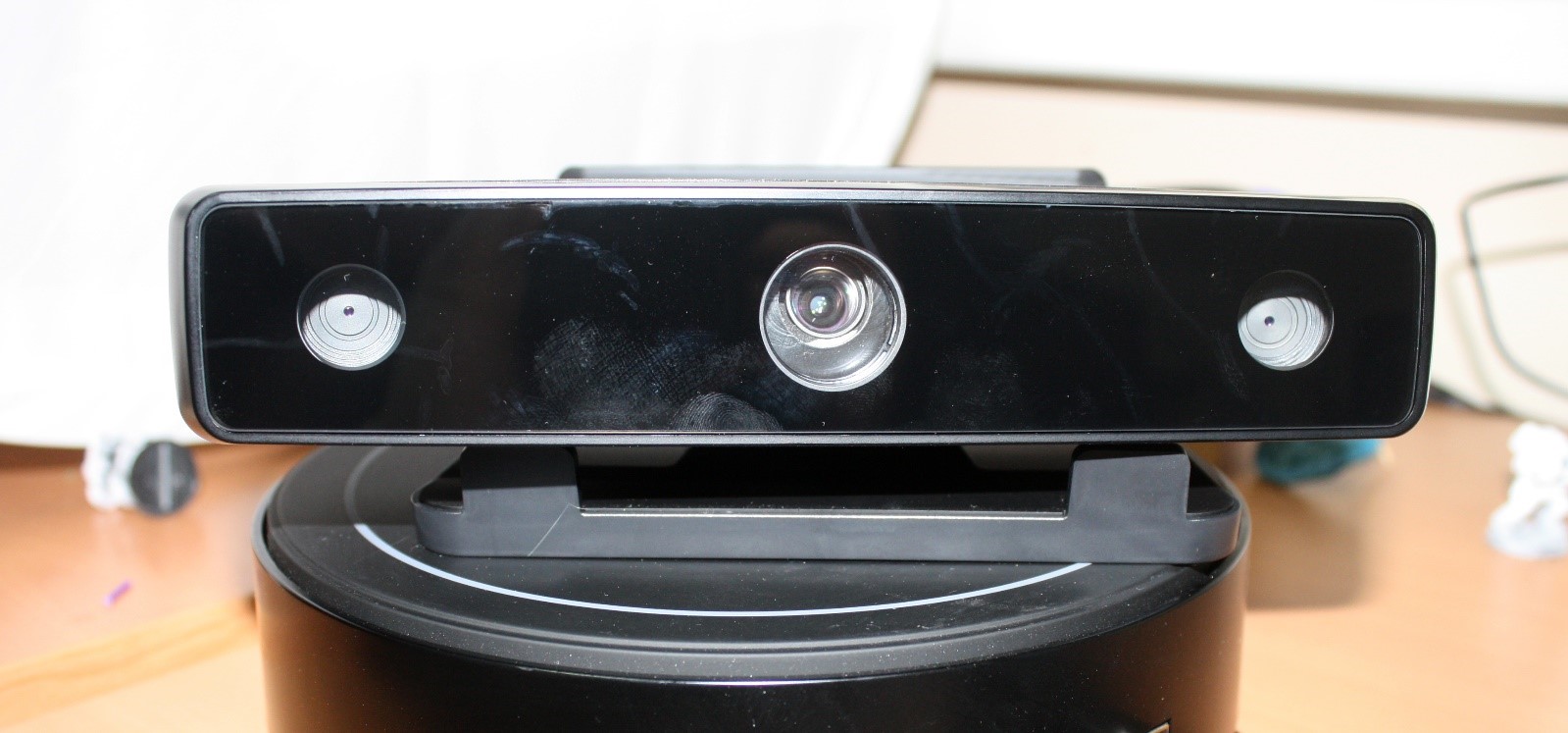

Слева и справа на сканере расположены 2 камеры по 1,3 Мп, посередине лампа-проектор, которая подсвечивает модель во время сканирования.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

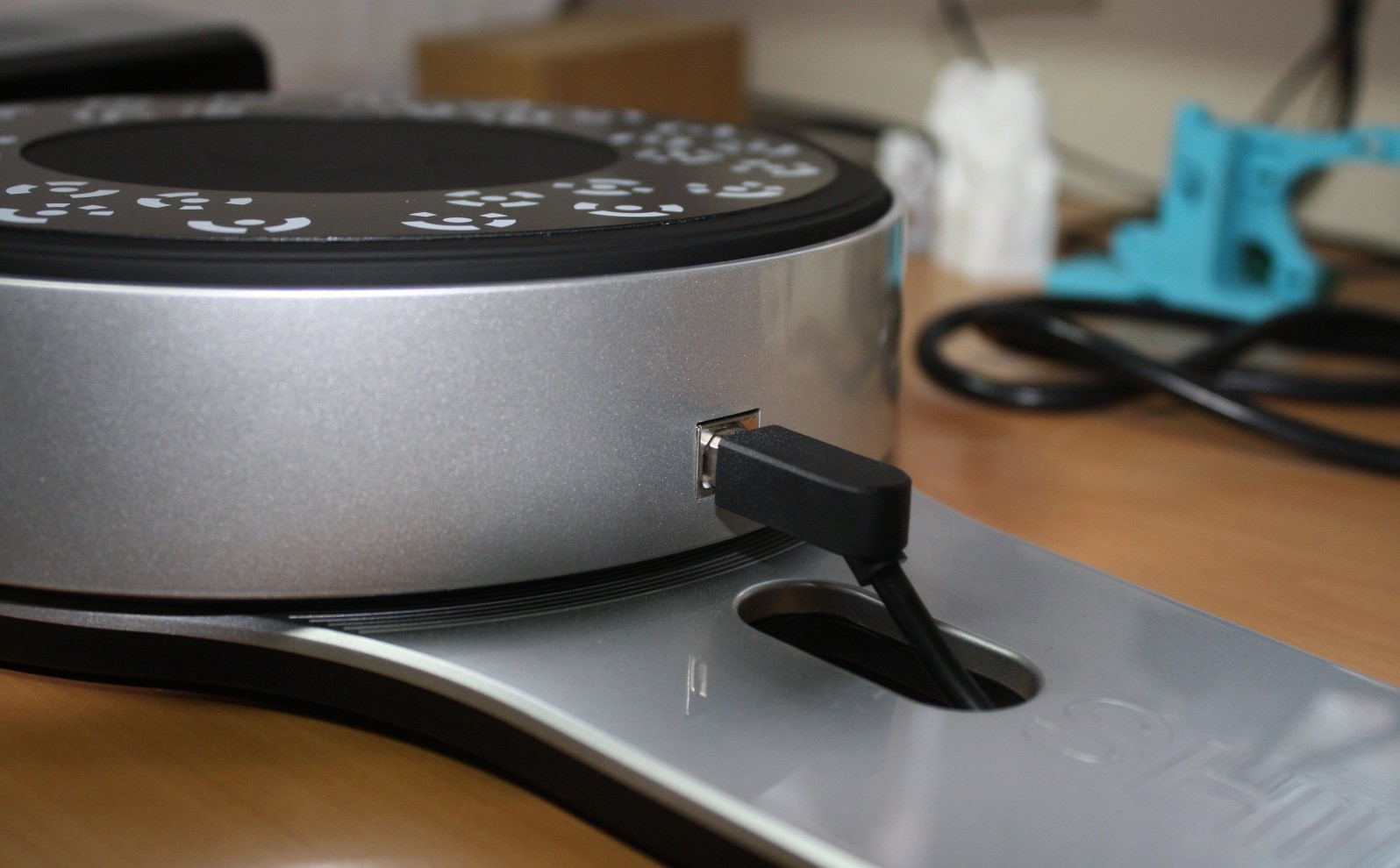

Очень понравилось, что кабель, соединяющий поворотный стол и сканер, спрятан внутри подставки – меньше лишних торчащих проводов.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

EinScan-SP имеет приятный стальной цвет корпуса. В остальном внешне сканер - близнец EinScan-SE. Только на поверхности поворотного столика добавились маркеры для лучшего сканирования.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

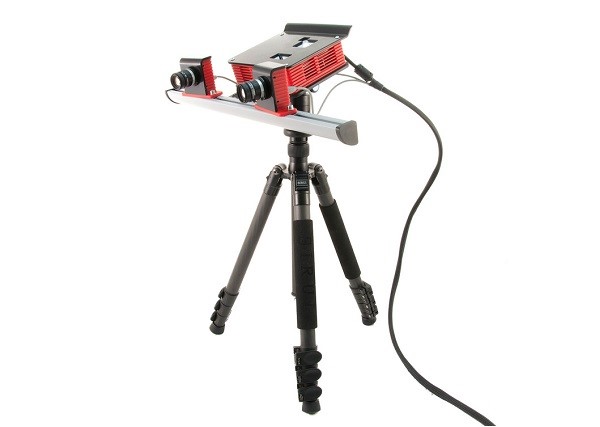

Что касается RangeVision Spectrum, его сложно назвать компактным сканером. Он располагается на достаточно высоком штативе и использовать его в качестве настольного неудобно.

3D сканер RangeVision Spectrum

Хотя опционально есть возможность купить настольный кронштейн, если сканер планируете использовать стационарно. Сам сканер состоит из направляющей, к которой крепится проектор и 2 камеры. В зависимости от нужной области сканирования, камеры можно фиксировать на разном удалении от проектора.

Характеристики

EinScan-SE EinScan-SP RangeVision Spectrum
Точность ≤0.1 мм ≤0.05 мм 0.04 - 0.12 мм
Минимальный размер объекта 30 × 30 × 30 мм 30 × 30 × 30 мм 10 мм
Максимальный размер объекта 200×200×200 мм (на столе) 200×200×200 мм (на столе) 3 м
700×700×700 мм (с маркерами) 1200 ×1200×1200 мм (с маркерами)
Скорость сканирования <8 сек <4 сек 12 сек
Текстура да да да
Формат файла OBJ, STL, ASC, PLY OBJ, STL, ASC, PLY STL, OBJ, PLY
Разрешение камеры 1.3 МП 1.3 МП 3.1 MП
Тип сканера настольный настольный -
производитель Китай Китай Россия
Цена 95000 190000 330000

Характеристики у сканеров EinScan S-серии очень похожи. Разнятся скорость сканирования, точность и максимальная область сканирования.

Отличия от Spectrum более существенны. Основные из них: заявленная точность сканирования (которая зависит от выбранного режима), время сканирования и, конечно, область сканирования. У RangeVision Spectrum диапазон областей сканирования гораздо шире, чем у EinScan – от 1 сантиметра до 3 метров.

Комплектация

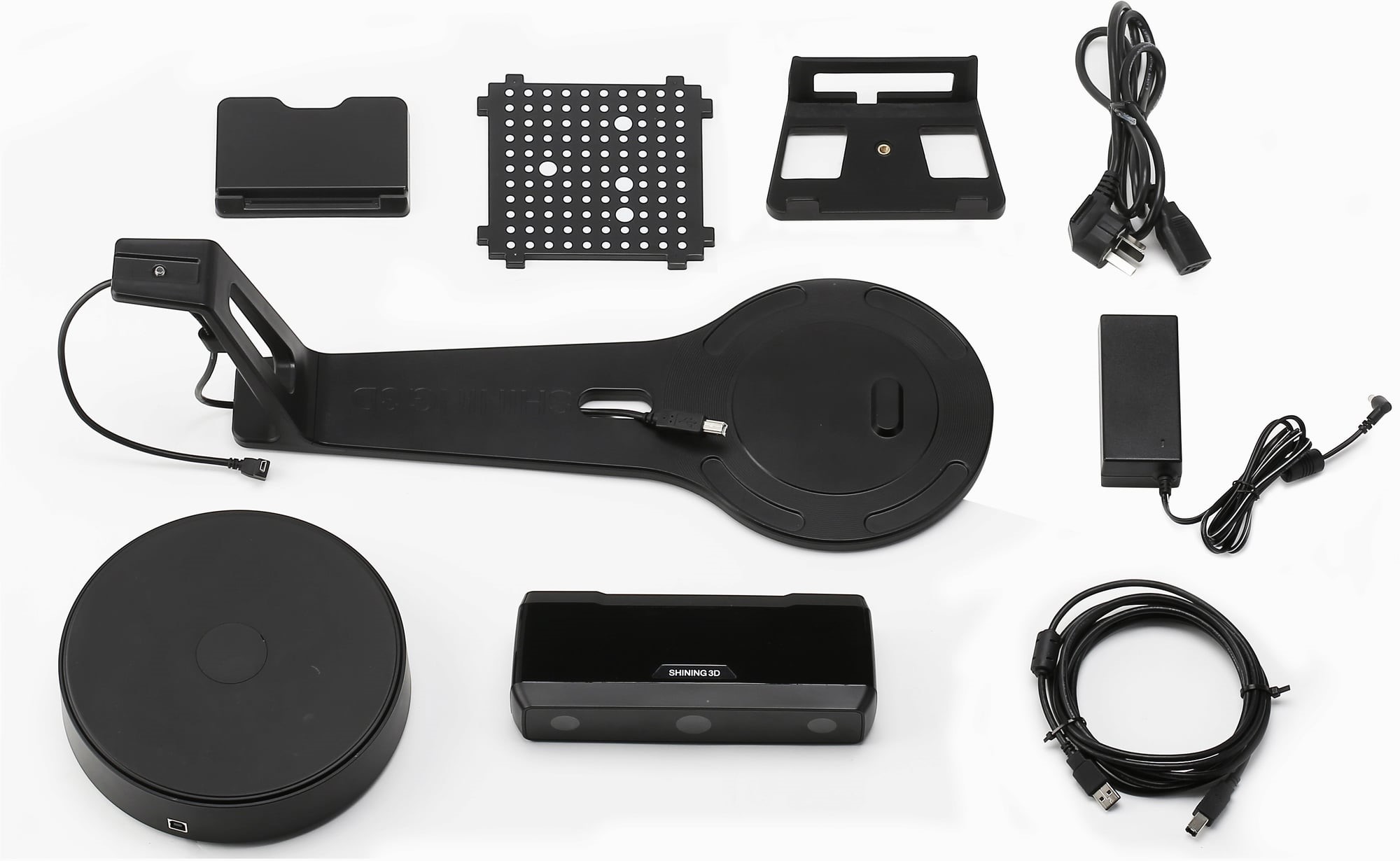

Комплектация сканера EinScan-SE:

  • 3D-сканер
  • Держатель для сканера
  • Каркас-подставка
  • USB-шнур
  • Кабель питания
  • Поворотный стол
  • Калибровочная пластина
  • Подставка для калибровочной пластины
Комплектация 3D сканера EinScan-SE

В комплектацию входит все необходимое для начала работы сканера. Очень порадовал длинный кабель USB для подключения к компьютеру.

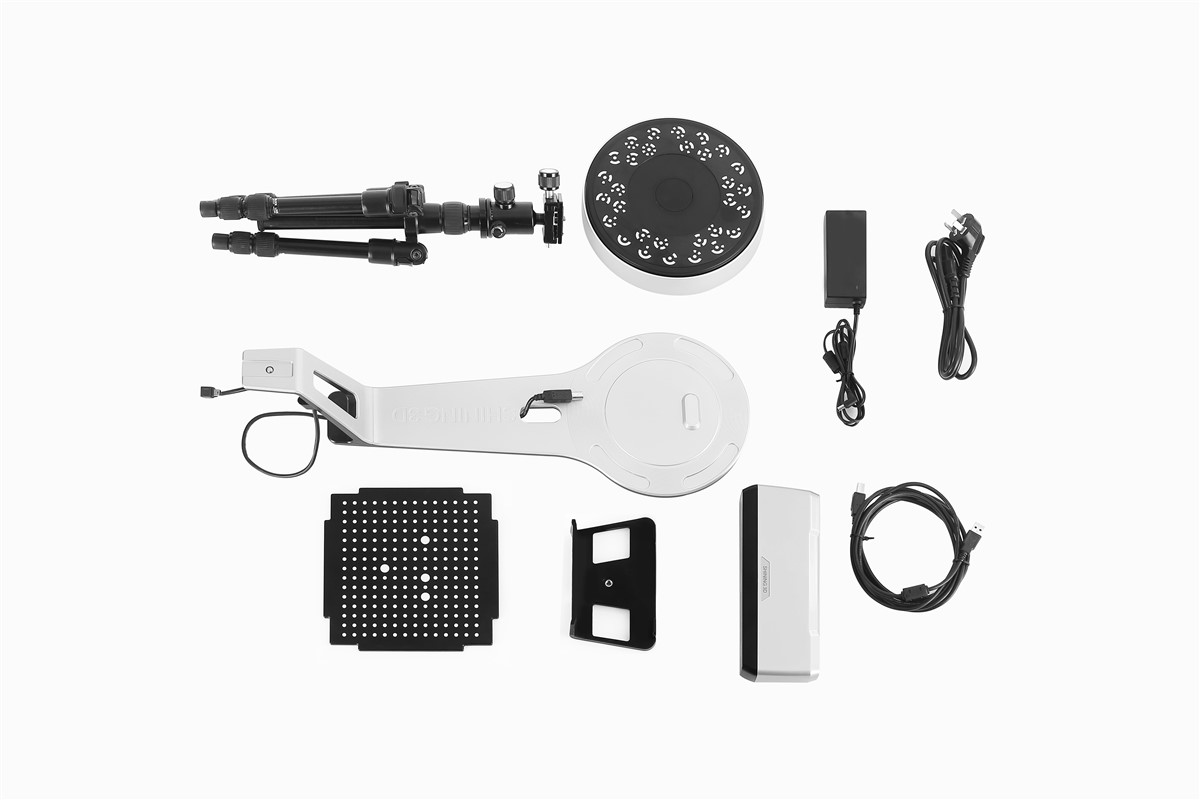

Комплектация сканера EinScan-SP уже побогаче:

  • 3D-сканер
  • Держатель для сканера
  • Каркас-подставка
  • USB-шнур
  • Кабель питания
  • Поворотный стол
  • Калибровочная пластина
  • Подставка для калибровочной пластины
  • Маркеры
  • USB флешка
  • Штатив
Комплектация 3D сканера EinScan-SP

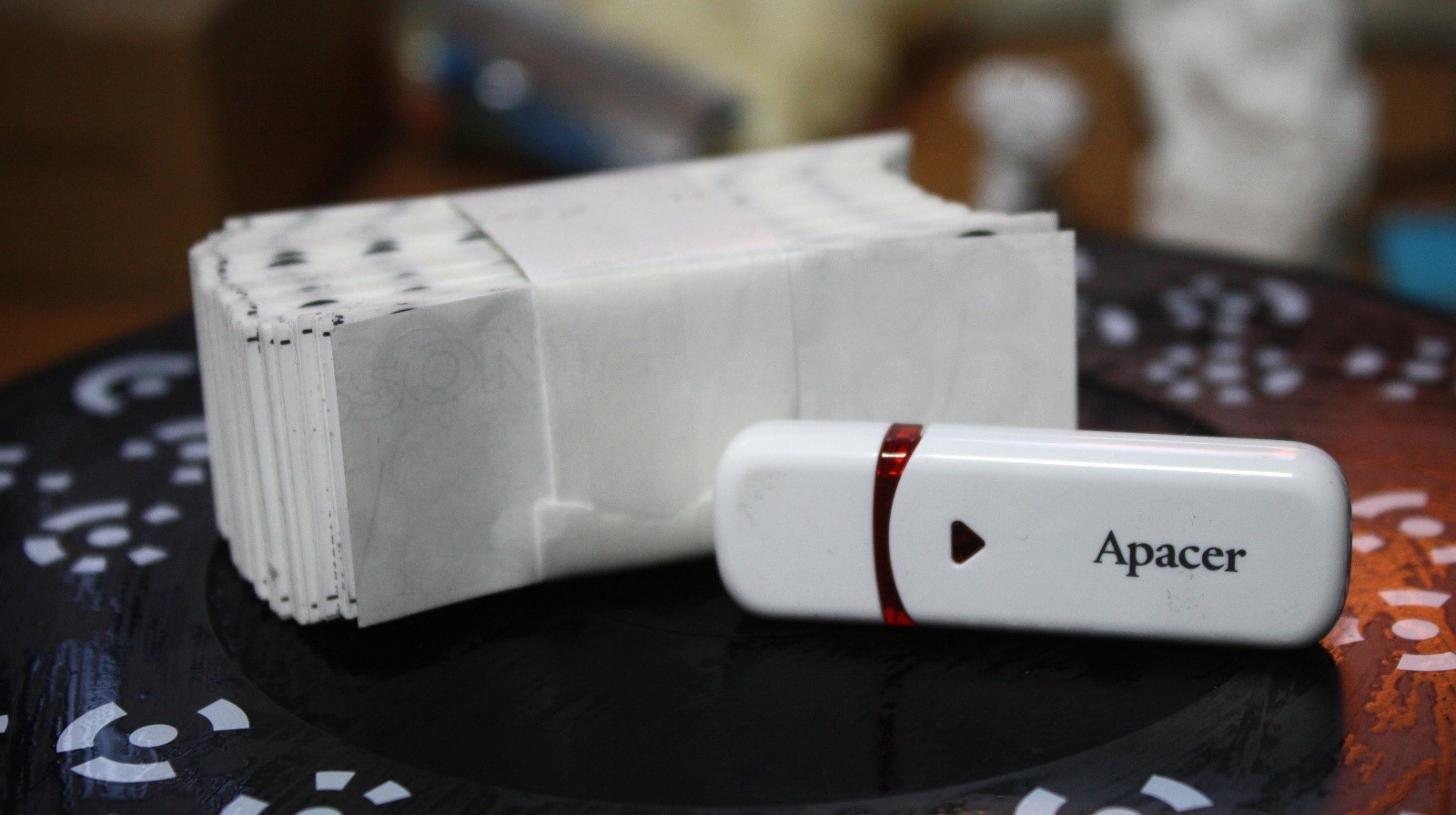

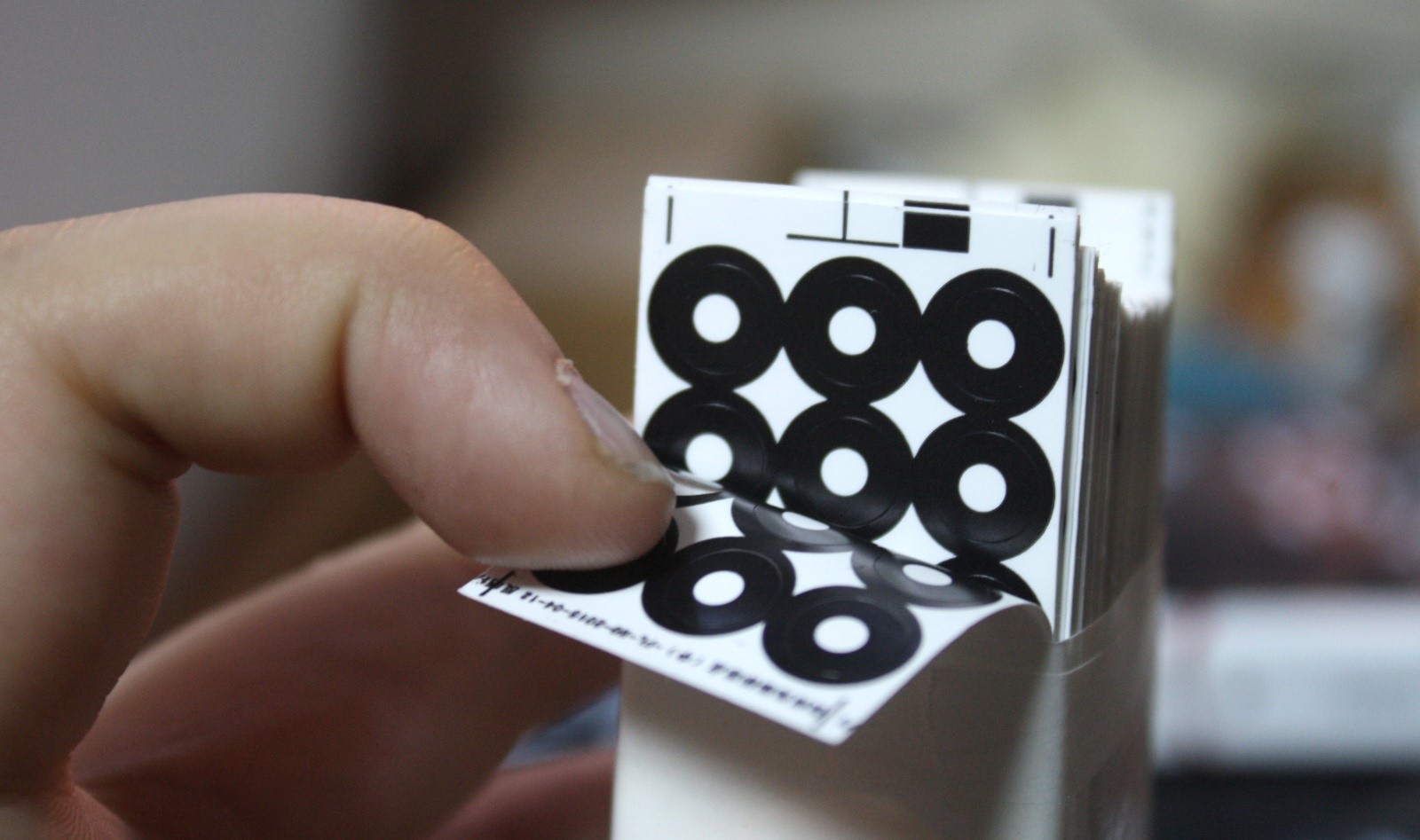

В комплектации EinScan-SP есть пачка маркеров и штатив, они пригодятся для автоматического совмещения больших моделей.

Маркеры для 3D сканера

Маркеры для 3D сканера

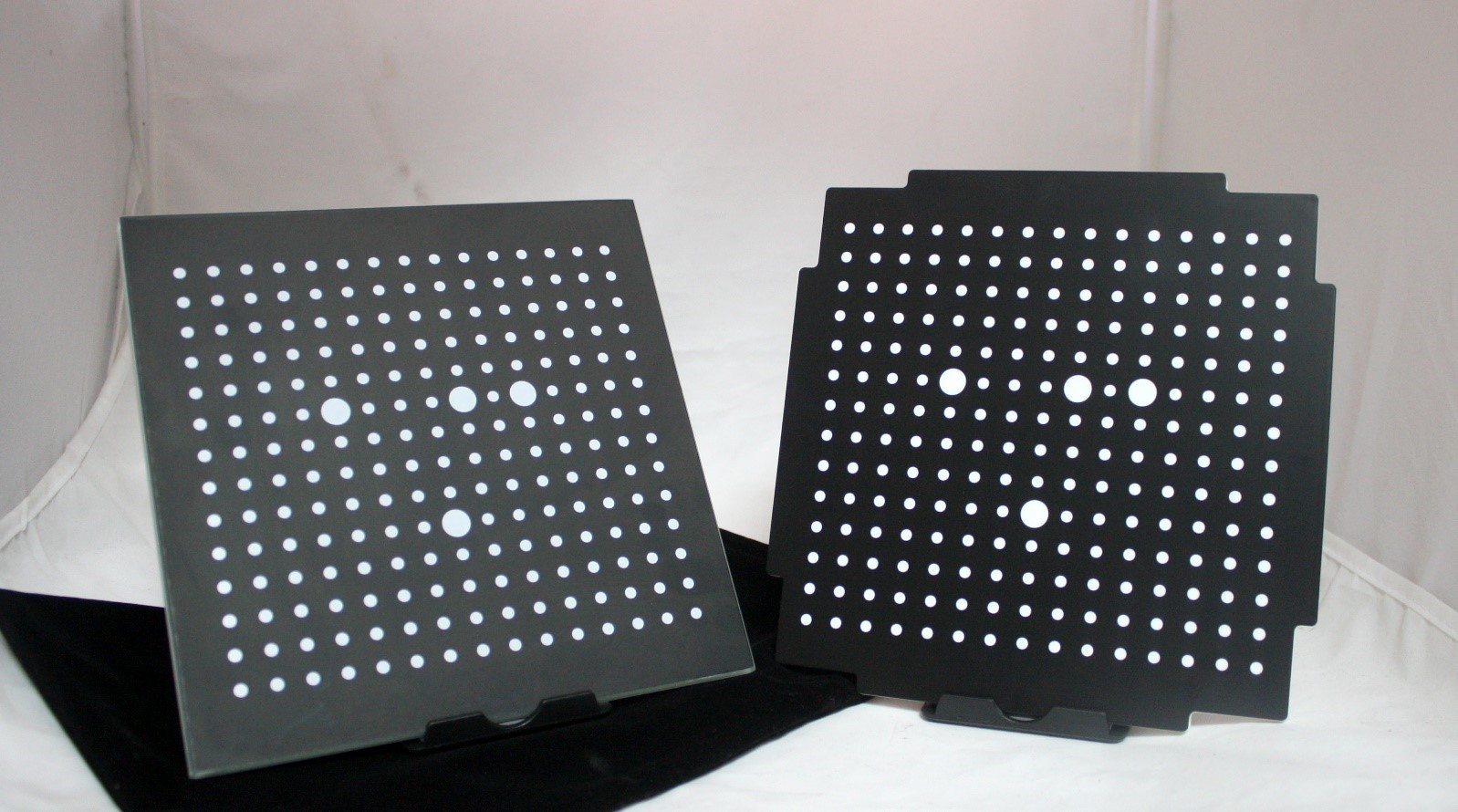

Некоторые комплектующие у модели EinScan-SP выполнены из более качественных материалов, по сравнению с SE.

Например, основание калибровочной пластины – стеклянное (у SE она из пластика), на столик нанесены маркеры для более точного сканирования модели.

Сравнение калибровочных пластин 3D сканеров Shining3D SE, SP и RangeVision Spectrum

RangeVision Spectrum:

  • 3D сканер
  • Штатив
  • Набор калибровочных полей
  • 2 USB-камеры
  • Сканирующий модуль
  • Поворотный стол
  • Кабель питания
  • USB-флешка с лицензионным ключом
  • USB-флешка с ПО
  • USB-hub
  • Поле для оценки оси
  • Подставка для калибровочных полей

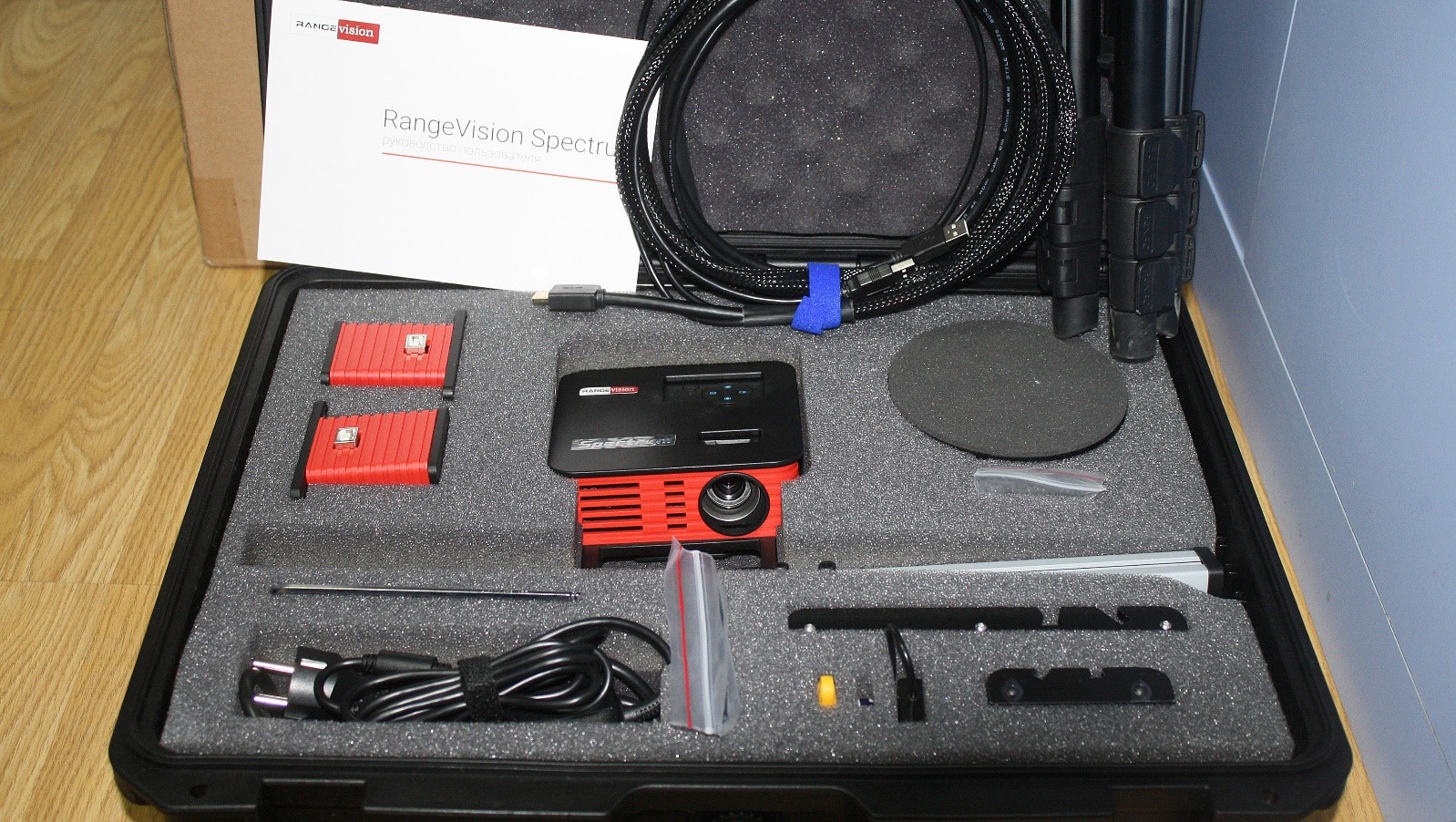

Комплектация 3D сканера RangeVision Spectrum

Весь комплект Spectrum упакован в солидный кейс из ударопрочного пластика для удобной транспортировки. Это очень пригодится для тех, у кого планируются выезды со сканером и использование в разных локациях.

Подготовка сканера к работе

Сканеры EinScan S-серии оказались очень просты в сборке и первом запуске.

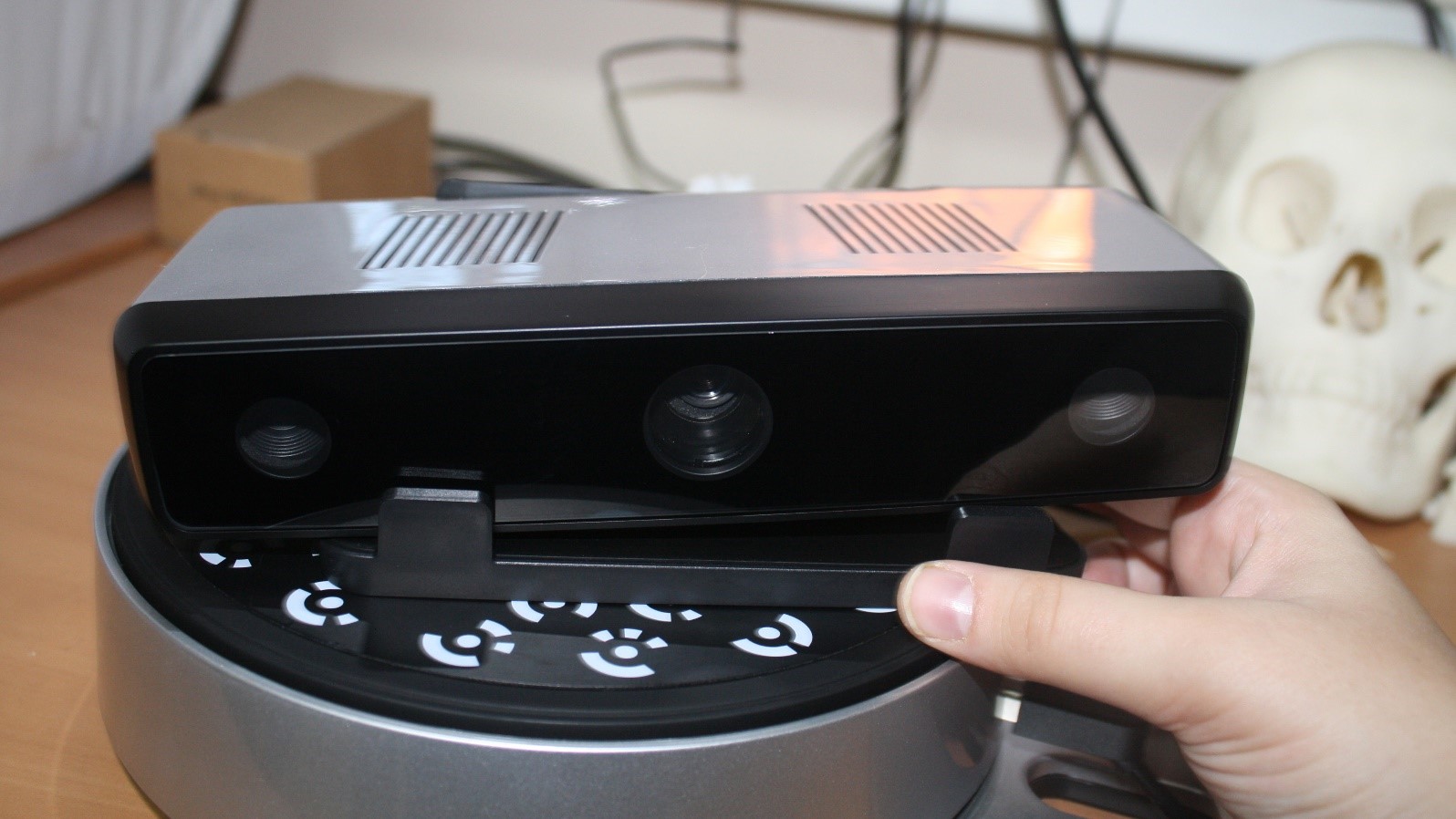

Вставляем сканер в держатель, фиксируем на подставке или штативе при помощи винта.

Фиксация 3D сканера на поворотном столе

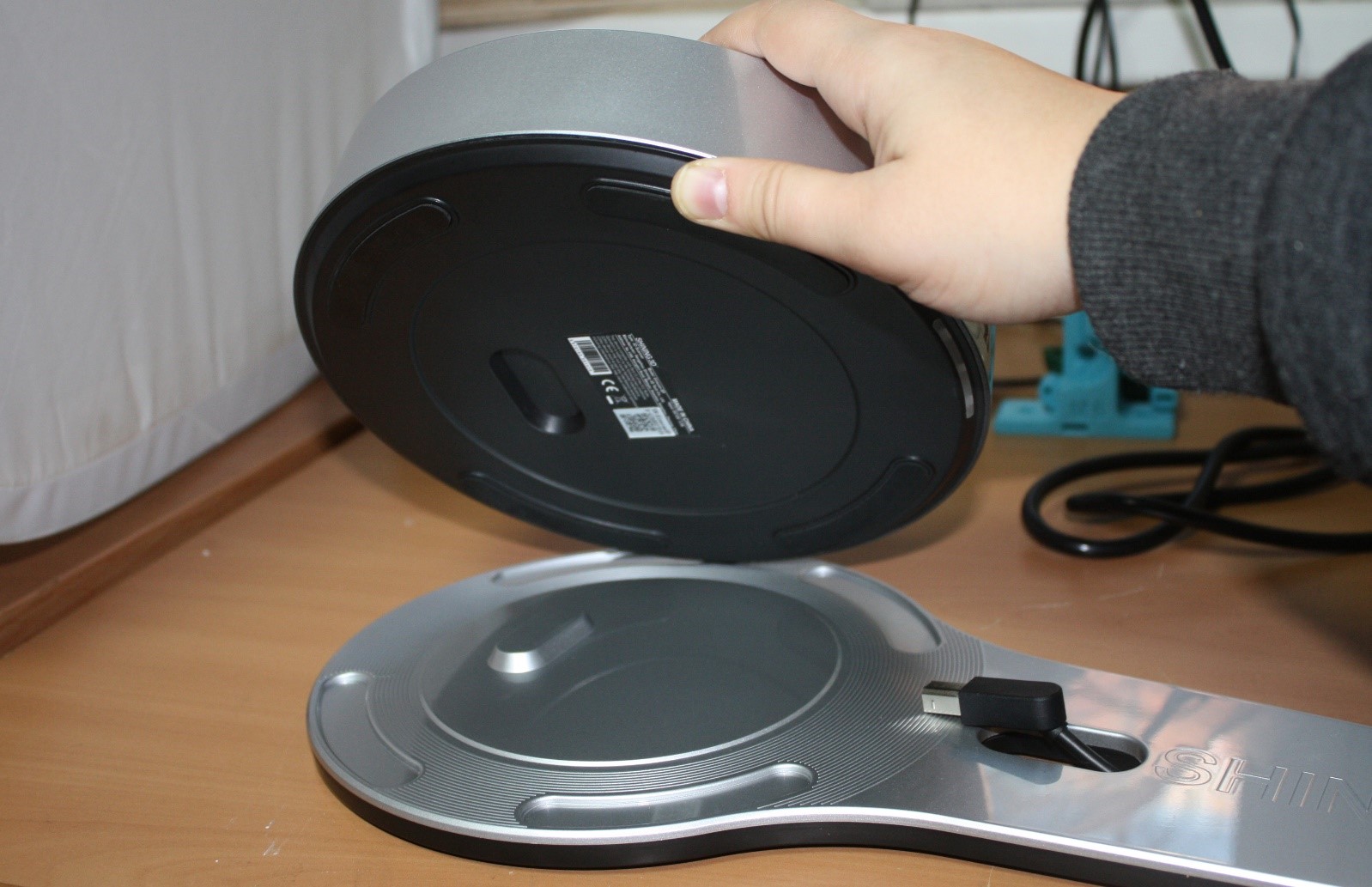

Устанавливаем поворотный столик.

Установка поворотного стола 3D сканера

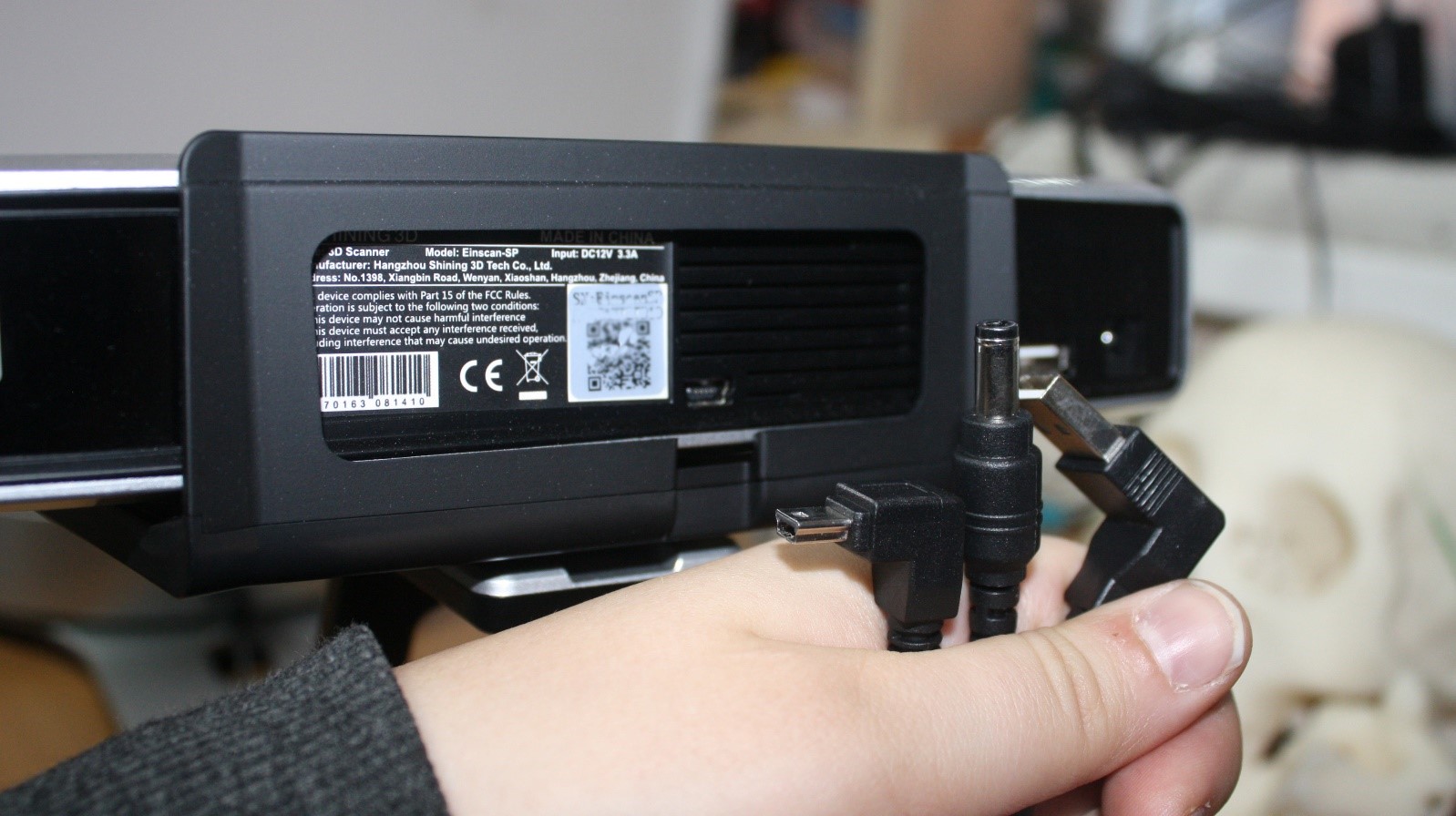

Подключаем кабель к поворотному столу и 3 кабеля к сканеру (от стола, питание, USB к компьютеру). Все разъемы разные, так что ошибиться не получится =)

Обзор 3D сканеров Shining3D SE, SP и Spectrum

С сайта производителя скачиваем и устанавливаем ПО на компьютер. Сканер готов к настройке.

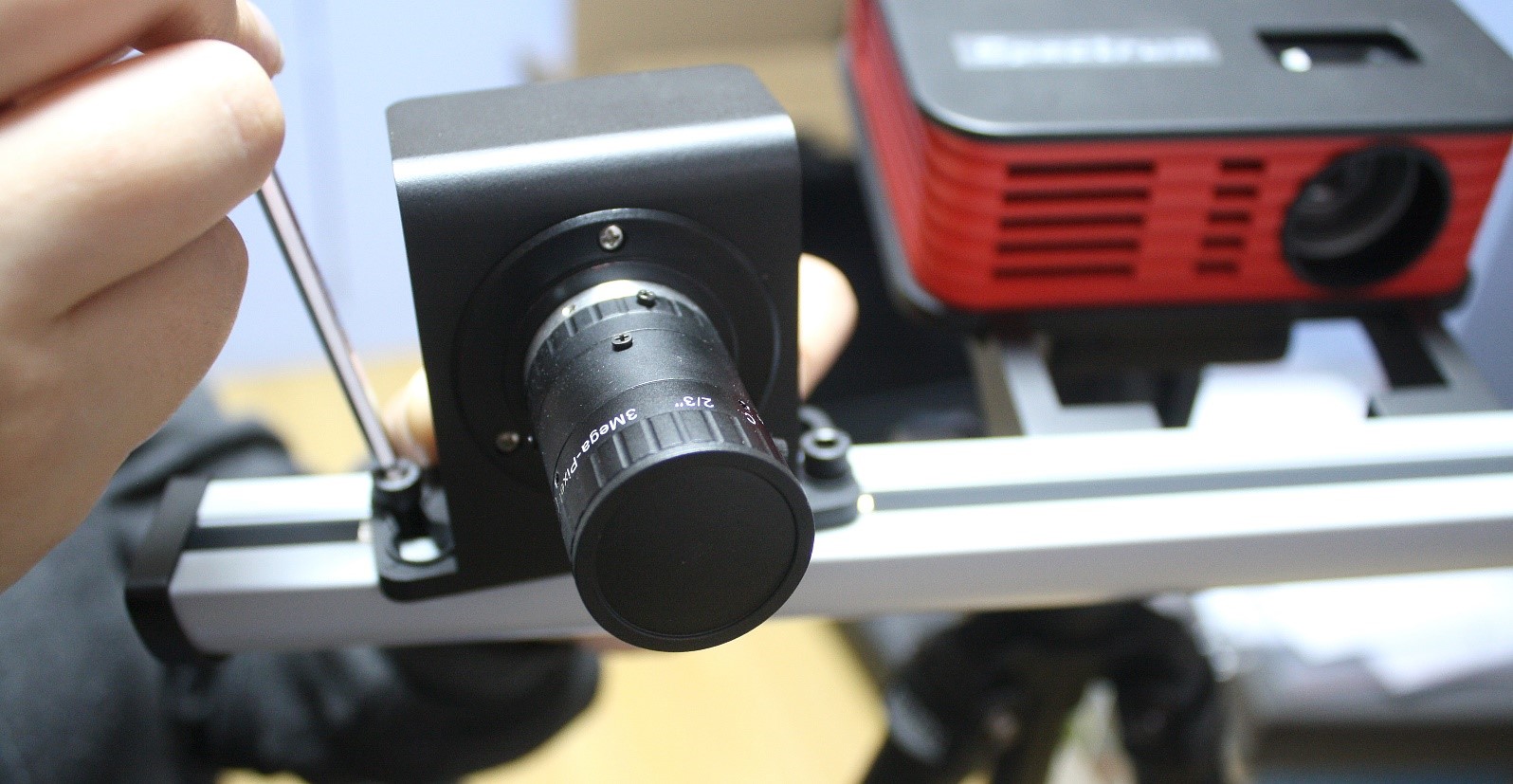

RangeVision Spectrum требует чуть более сложной сборки. Нужно установить 2-е камеры (благодаря быстросъёмным креплениям это очень просто) так, чтобы объективы были направлены примерно в одну точку. На данном этапе расстояние между камерами не важно. Оно корректируется позже при калибровке сканера через ПО.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

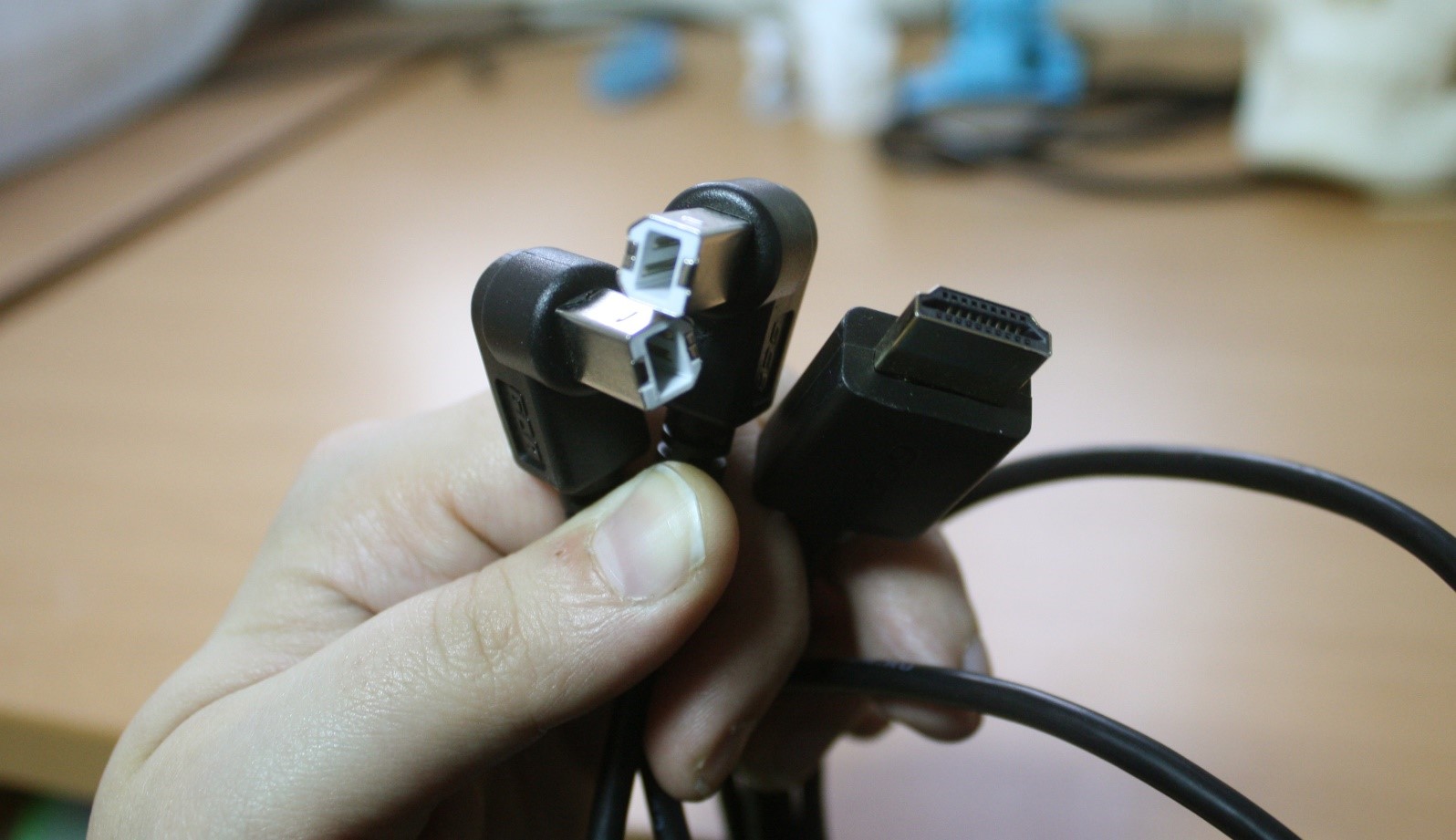

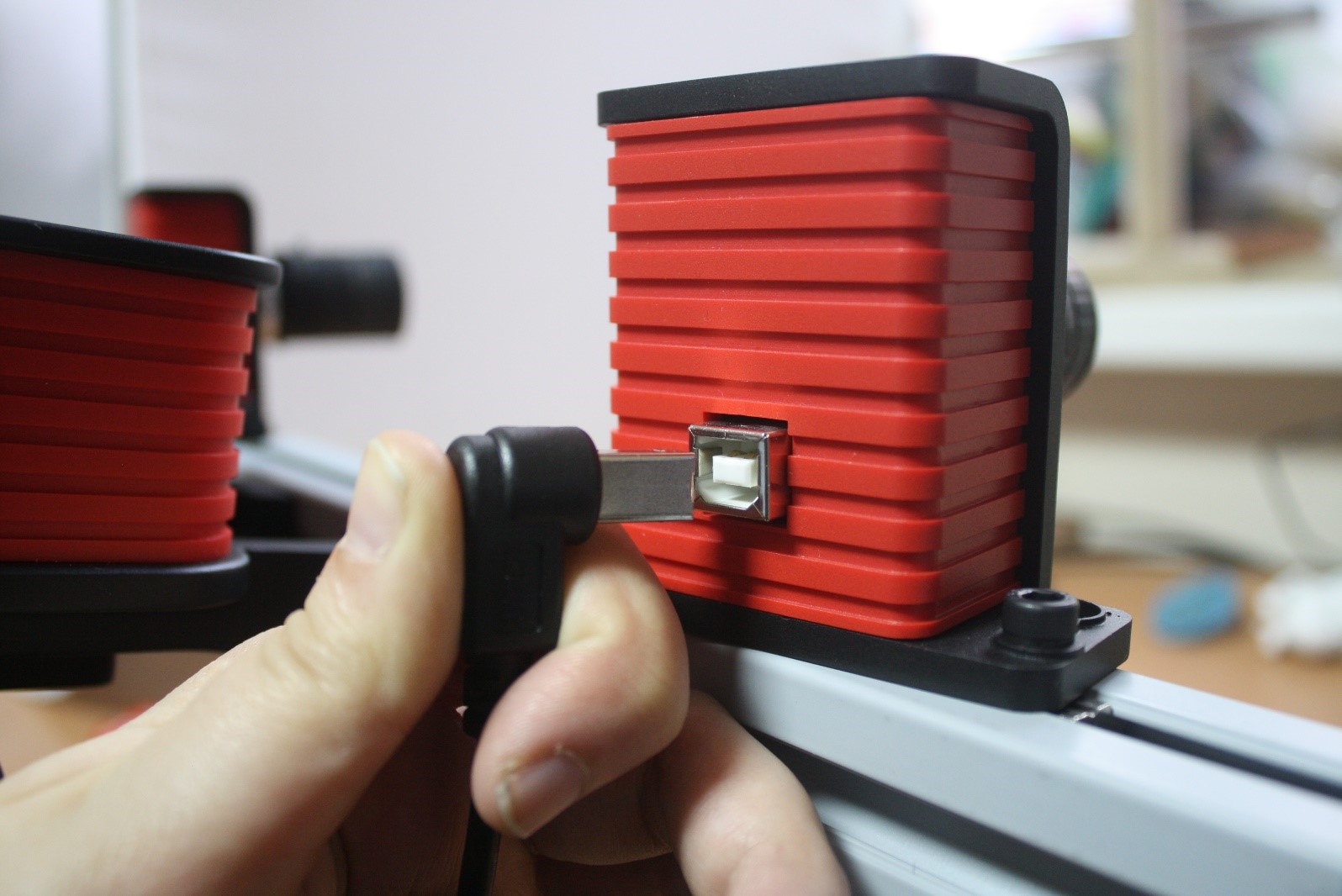

Spectrum подключается при помощи жгута проводов, у всех разные разъёмы (кроме камер), как и в случае с EinScan.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

На компьютере понадобится 2 разъема USB 2.0 для камер и один HDMI-разъем для подключения проектора. Если монитор подключается по HDMI, может понадобится видеокарта с 2 выходами, или вполне подойдет ноутбук с HDMI-выходом.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

После скачивания ПО с сайта производителя, подключаем к компьютеру ключ-флешку. При необходимости можно подключить к компьютеру поворотный столик.

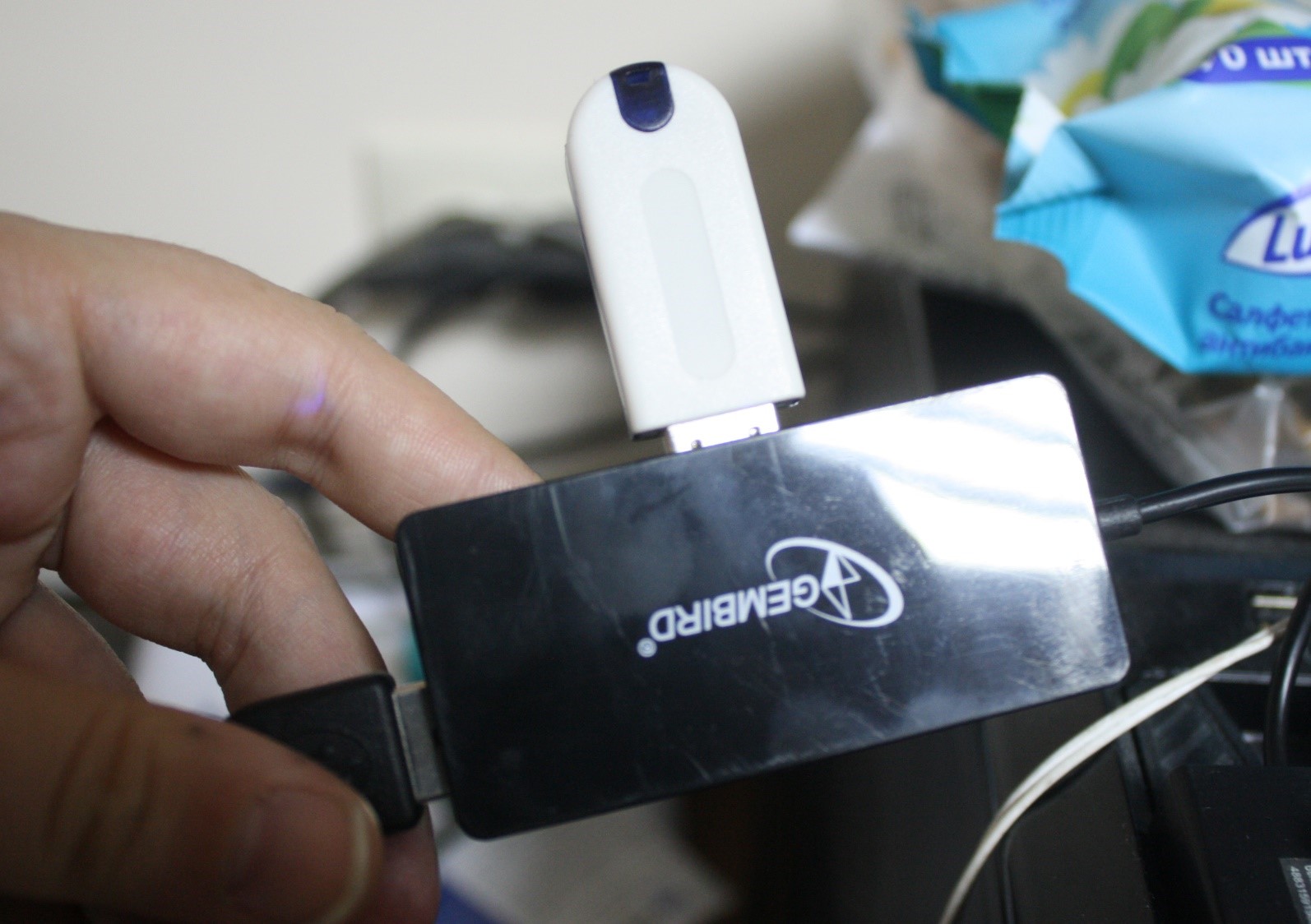

Чтобы USB-портов точно хватило, производитель добавил в комплектацию USB-хаб.

Обзор 3D сканеров Shining3D SE, SP и Spectrum

Сканер готов к настройке.

Калибровка

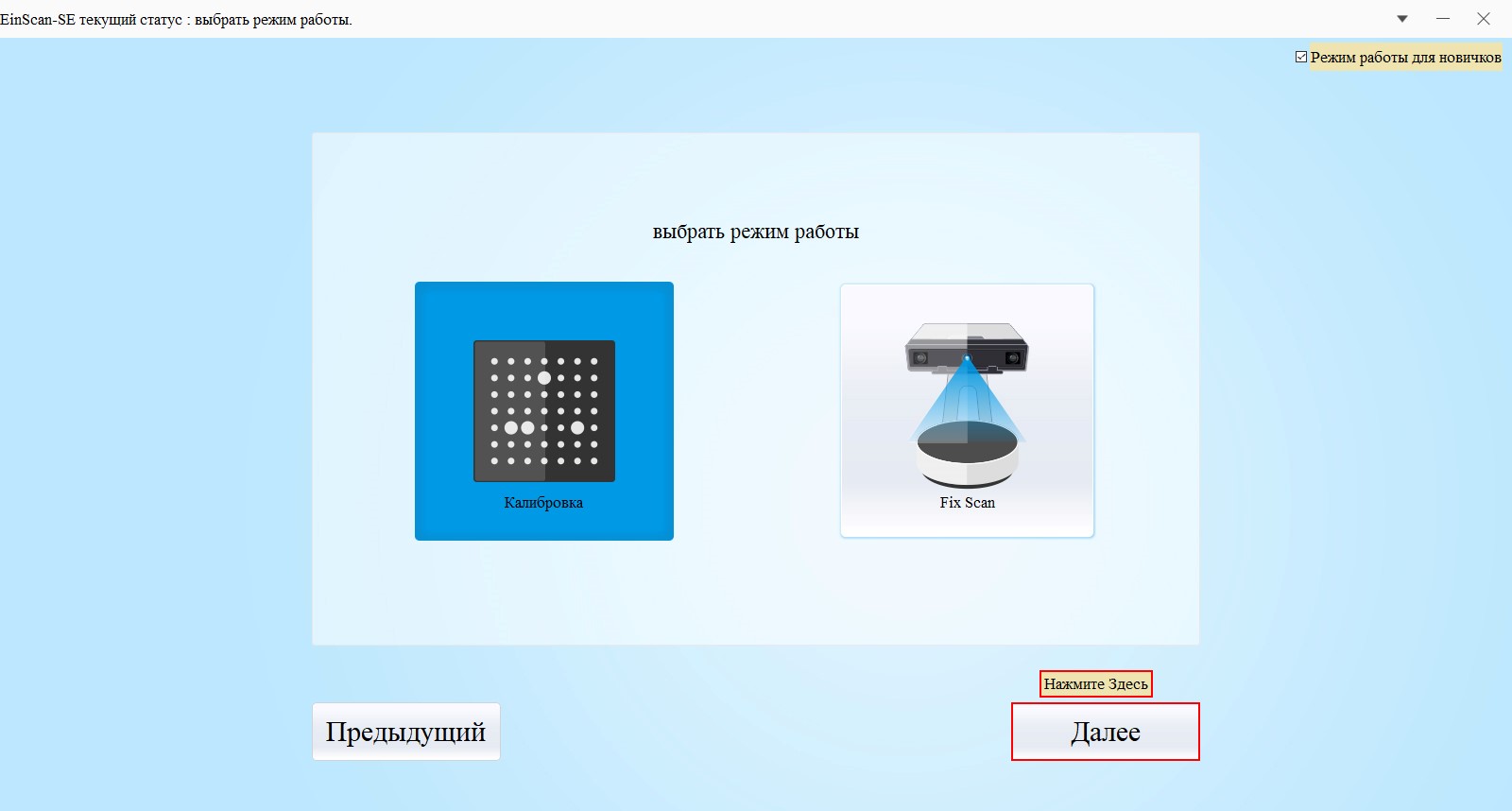

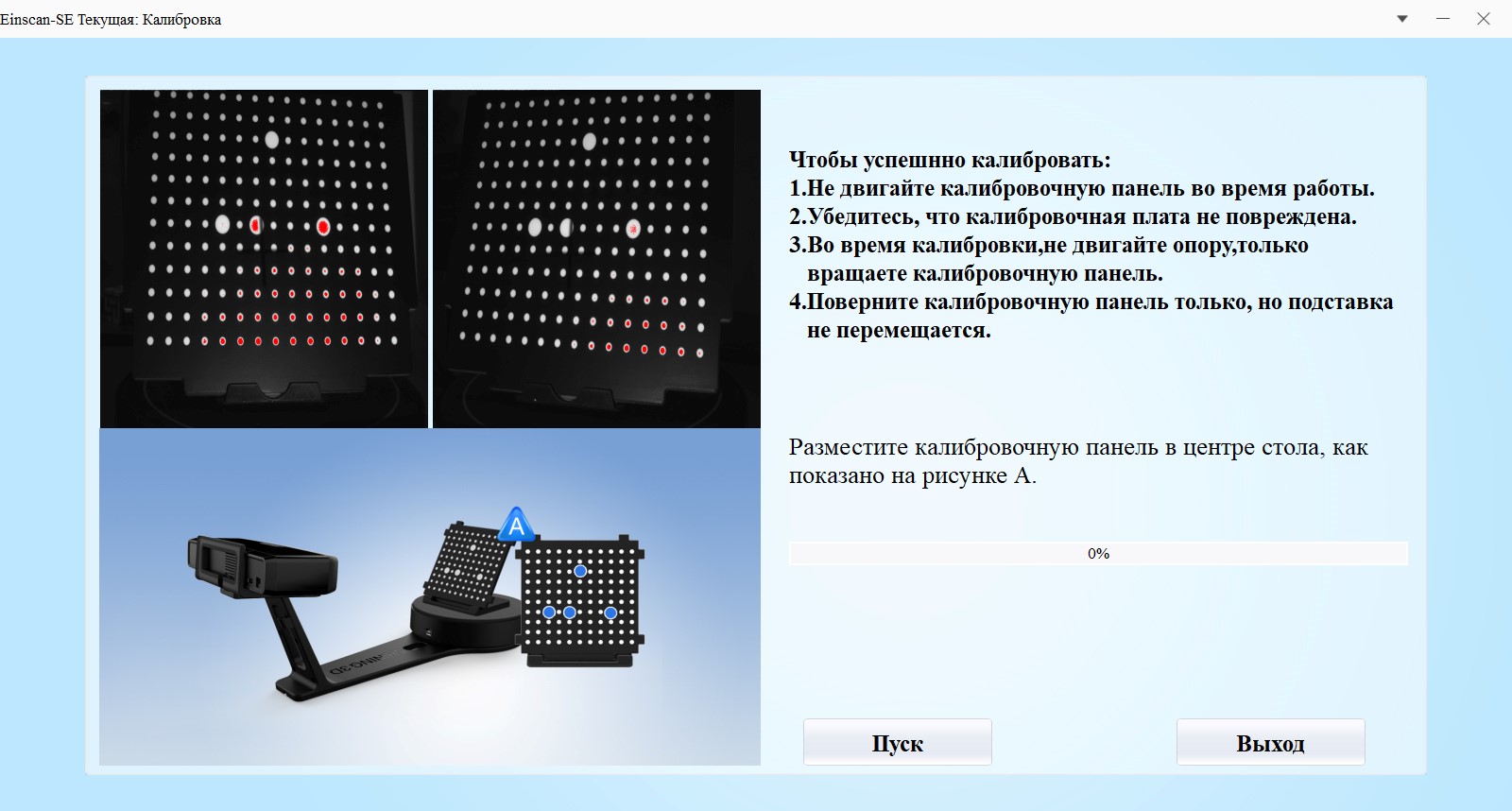

Сканеры EinScan калибруются практически автоматически. В меню выбираем калибровку.

Калибровка 3D сканера EinScan

На столик устанавливаем калибровочное поле и запускаем процесс.

Калибровка 3D сканера EinScan

Во время калибровки придется несколько раз перевернуть поле. При переворачивании важно стараться не сдвигать подставку, на которой стоит калибровочное поле.

Калибровка 3D сканера EinScan

Калибровка завершена и сканер готов к работе.

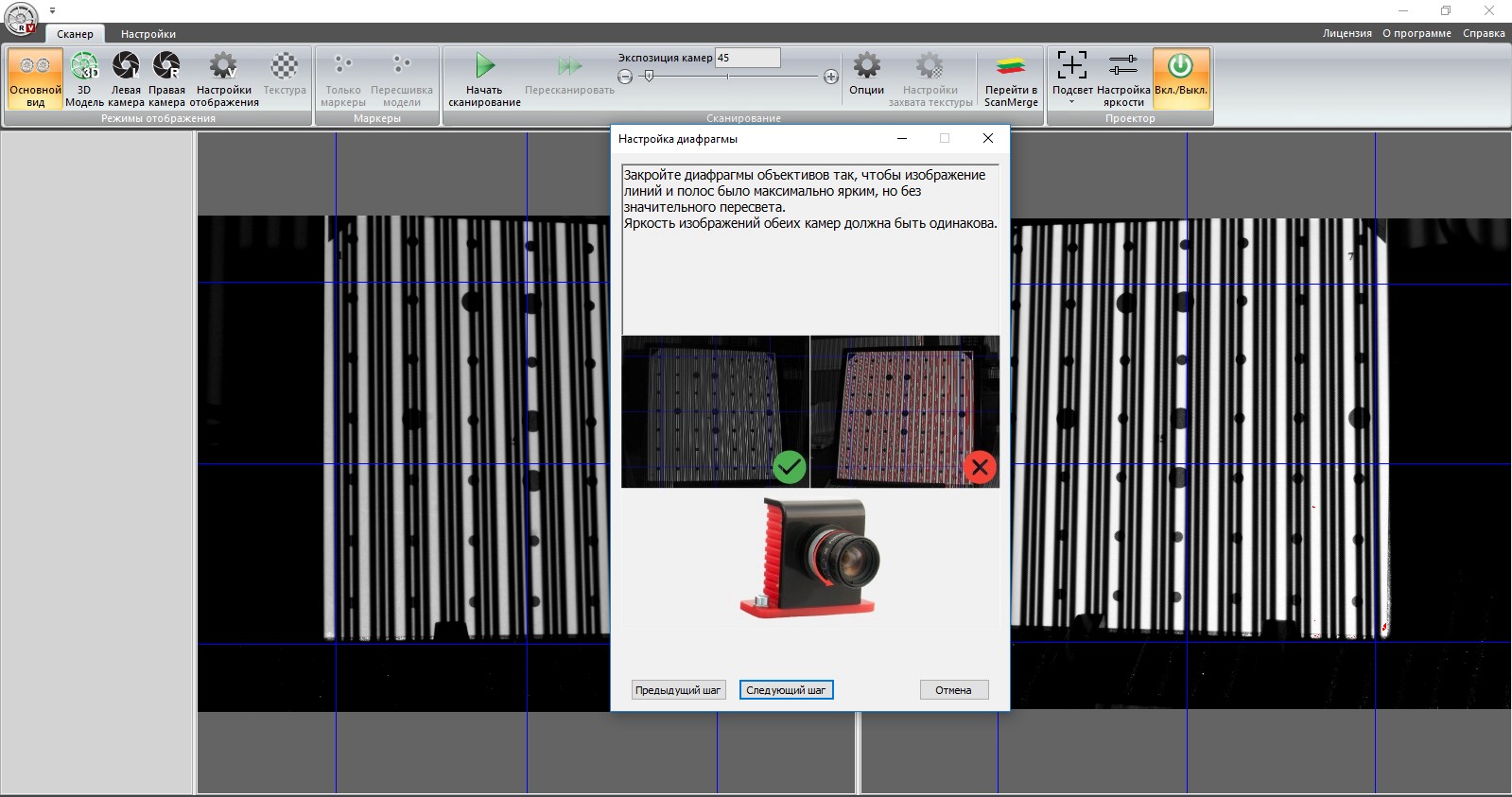

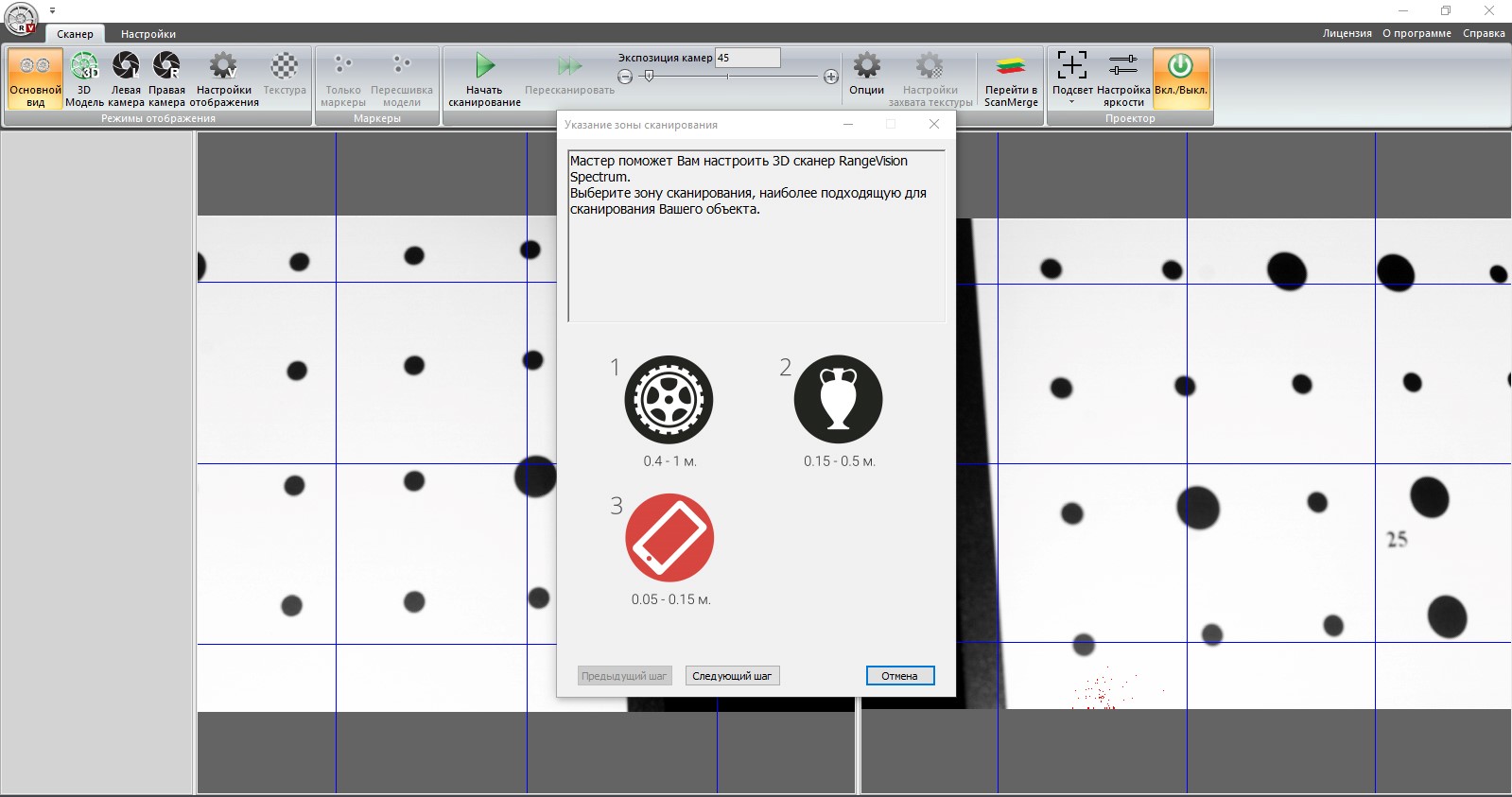

У Spectrum не все так просто. Сначала нужно настроить камеры (фокус, диафрагму и т.д) и расстояние между ними. Но, благодаря развернутым подсказкам, это вряд ли вызовет какие-то трудности.

Калибровка 3D сканера RangeVision Spectrum

Далее при помощи подсказок ПО и калибровочного поля настраиваем сканер.

Калибровка 3D сканера RangeVision Spectrum

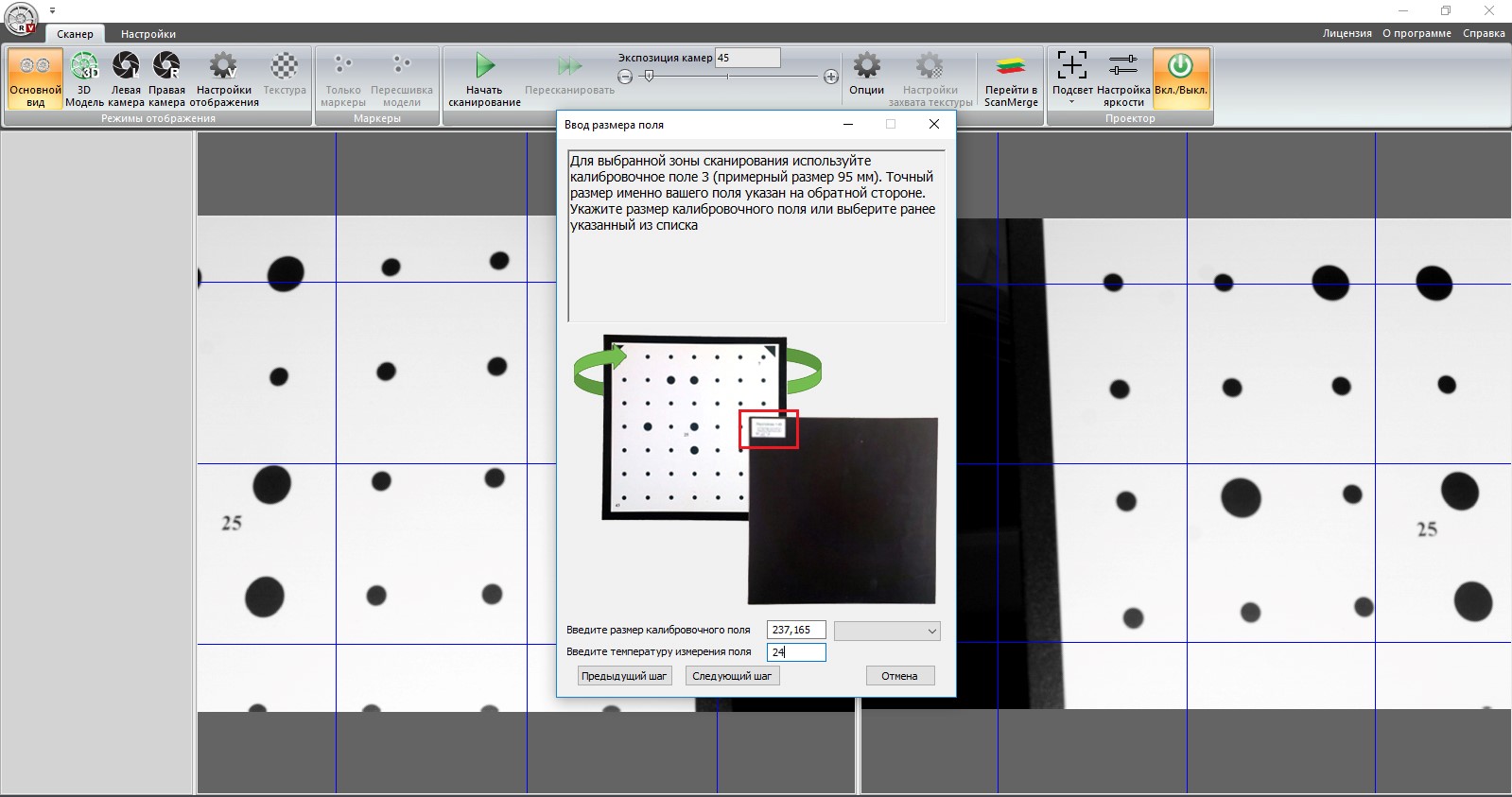

Важный нюанс. Сзади каждого калибровочного поля указаны точные размеры между маркерами и температура, при которой производились измерения. В ПО необходимо будет указать эти параметры.

Каждое поле уникально, поэтому, если вы потеряете свое калибровочное поле, можно, конечно, напечатать новое, но точность сканирования будет ниже. В таком случае лучше заказать у производителя новое поле.

Калибровка 3D сканера RangeVision Spectrum

Если планируется использование сканера с поворотным столом, то нужно также откалибровать ось стола в ПО. На подставку устанавливается специальное калибровочное поле, и сканер автоматически определяет ось вращения стола для совмещения модели. Также для этих целей можно использовать самое маленькое калибровочное поле =)

Калибровка закончена. Сканер готов к работе!

ПО и первое сканирование

Насколько бы навороченным сканер ни был, очень большую роль в качестве получаемых сканов играет ПО. Очень важен функционал ПО, точность и корректность сшивания моделей и т.д.

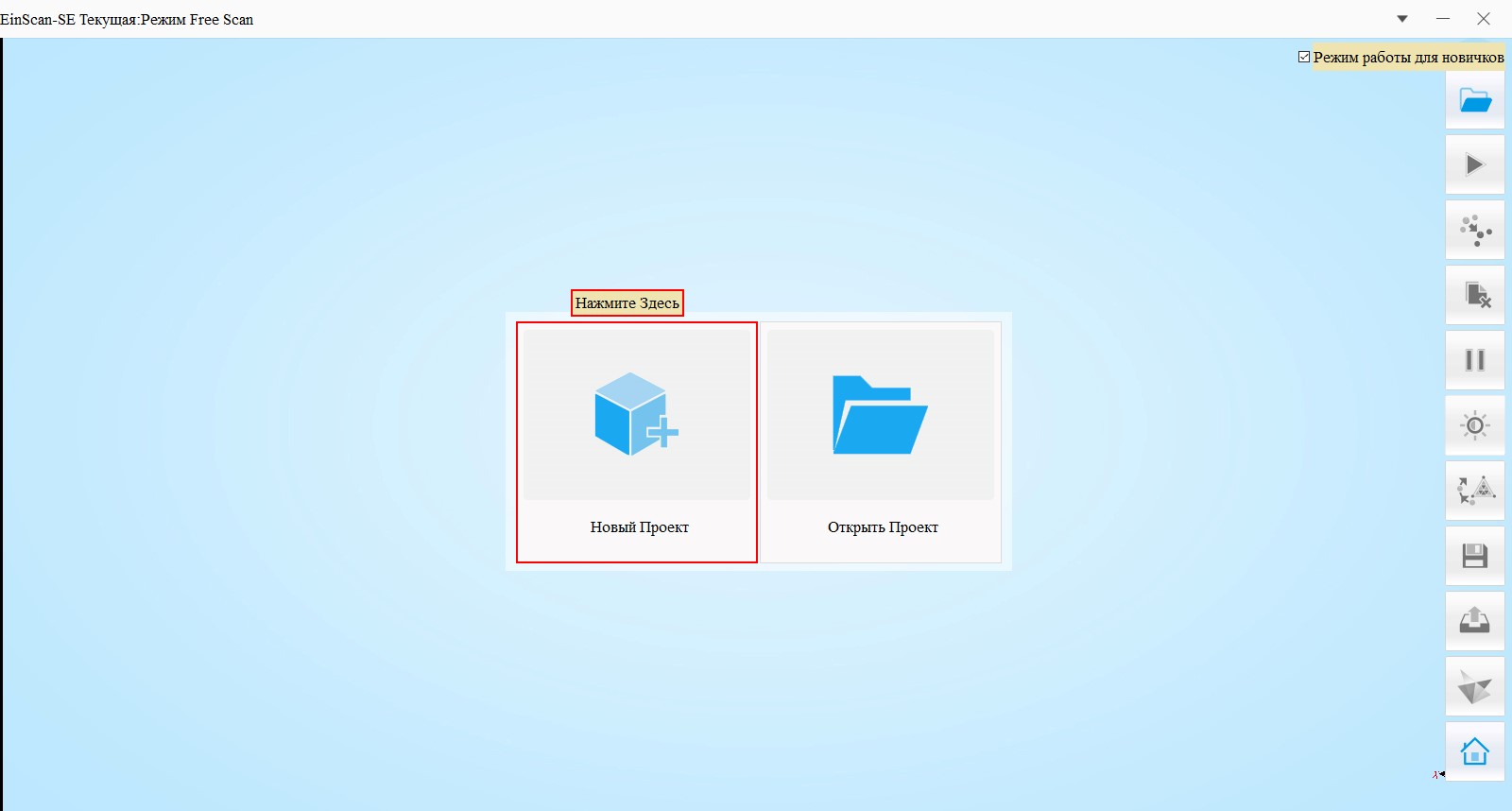

У EinScan в качестве ПО используется EinScan-S series. Это ПО, разработанное специально для сканеров серии S.

EinScan-S series - программное обеспечение 3D сканеров EinScan

EinScan-S series несмотря на внешнюю простоту интерфейса оказалась очень удобной и интуитивно понятной программой. Огромным плюсом стало наличие русского языка.

Выбираем тип сканирования – с текстурой или без. При сканировании с текстурой может понадобится дополнительная калибровка баланса белого. Для этого нужно всего лишь показать сканеру белый лист.

Выбор типа сканирования

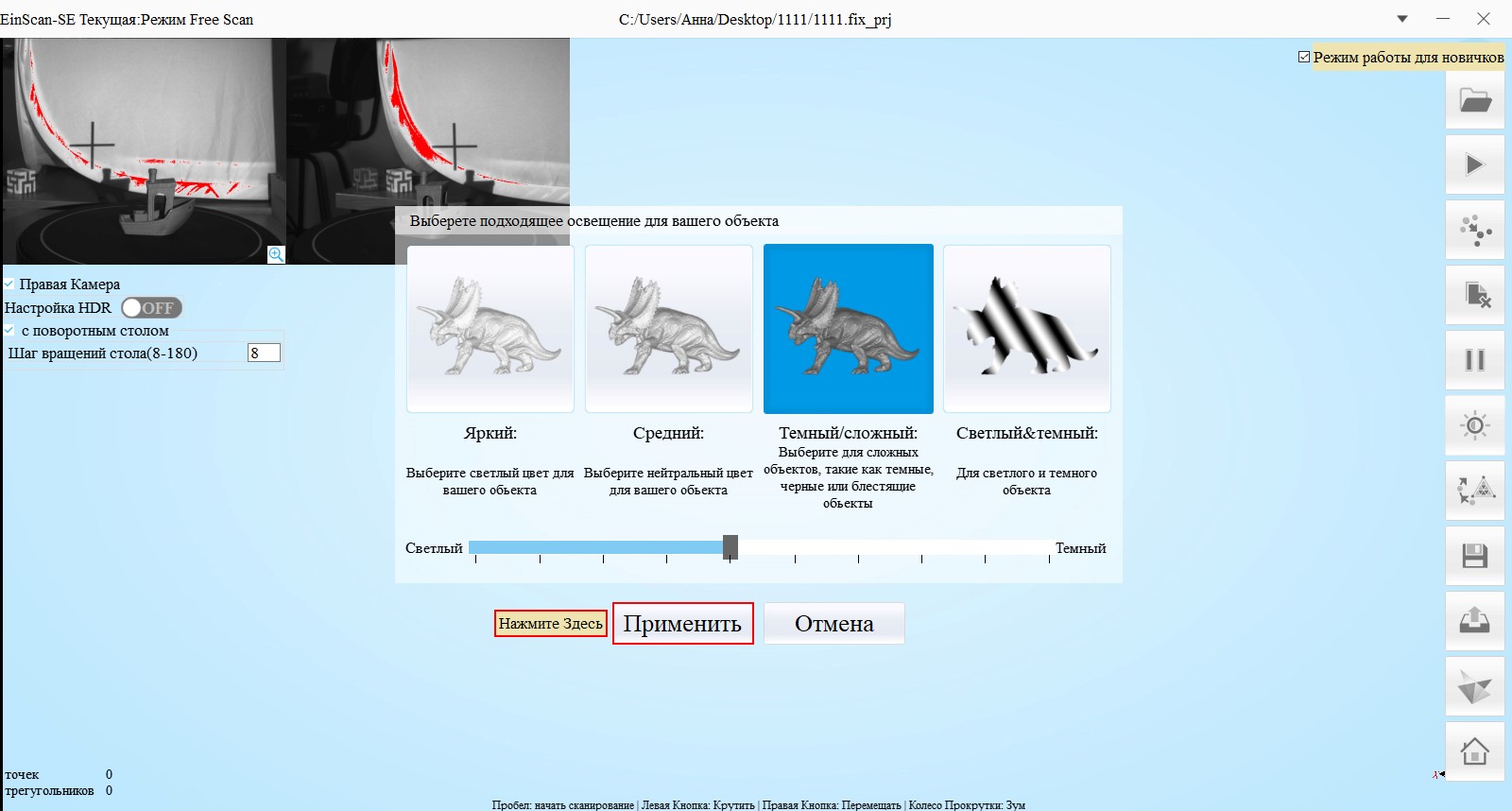

В принципе настроек в ПО не так уж и много. Основная для сканирования — это настройка яркости. Если выставлена слишком большая яркость, на модели появятся красные зоны. Нужно настроить яркость так, чтобы на модели не было красных мест.

Настройка 3D сканирования

Сканер не видит черные, прозрачные и глянцевые объекты, поэтому их нужно покрывать матирующим спреем.

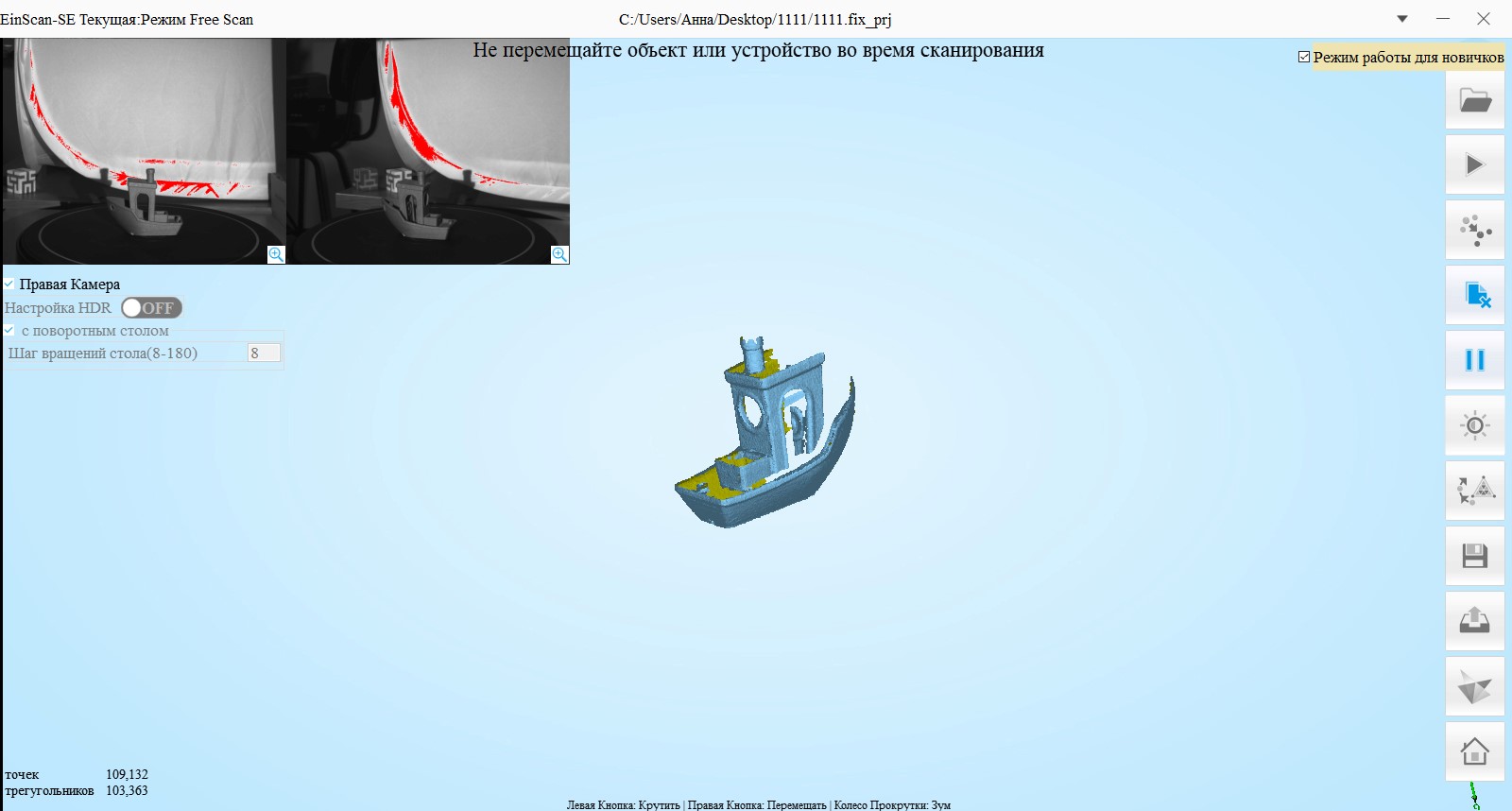

Нажимаем кнопку «Начать сканирование», и сканер приступает к работе.

Запуск 3D сканера в работу

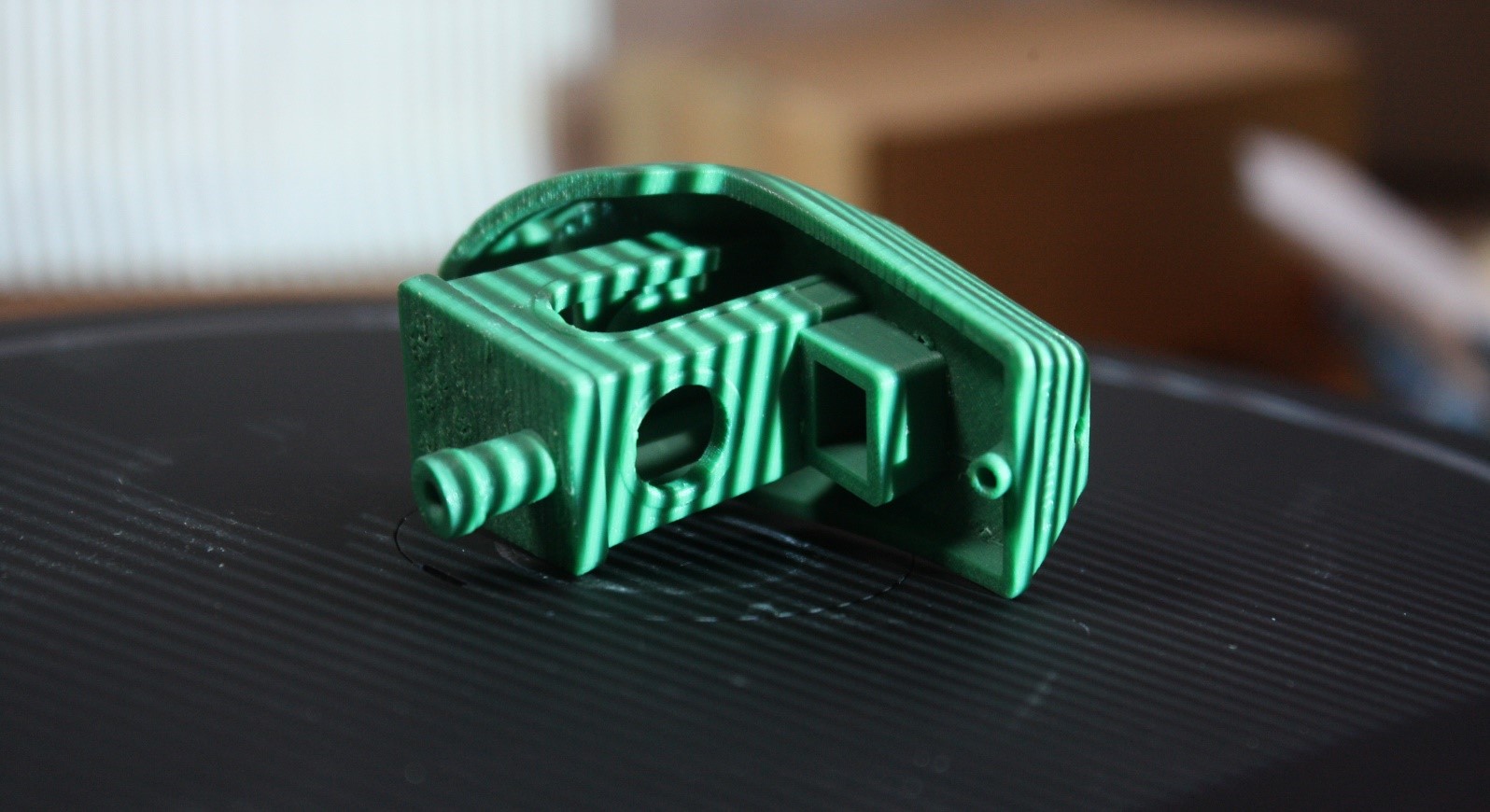

При сканировании объект подсвечивается проектором. Это называется сканирование с использованием структурированного света.

3D сканирование с использованием структурированного света

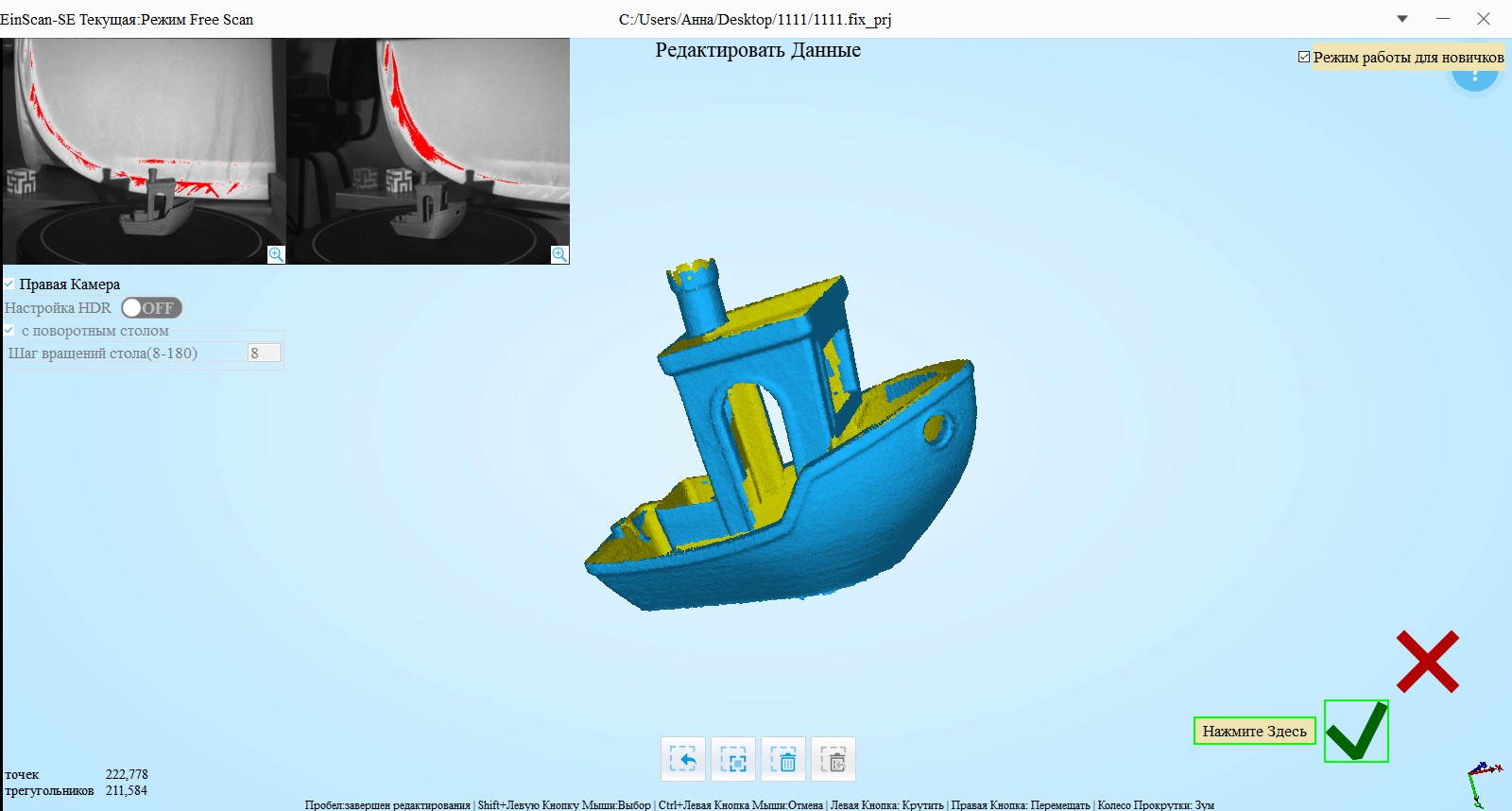

Готовый результат.

Результат сканирования с помощью 3D сканера EinScan

Приятным бонусом оказалось то, что сканер не «видит» поверхность поворотного столика, и в отсканированной модели нет никакого «мусора».

Повернем кораблик и продолжим сканирование.

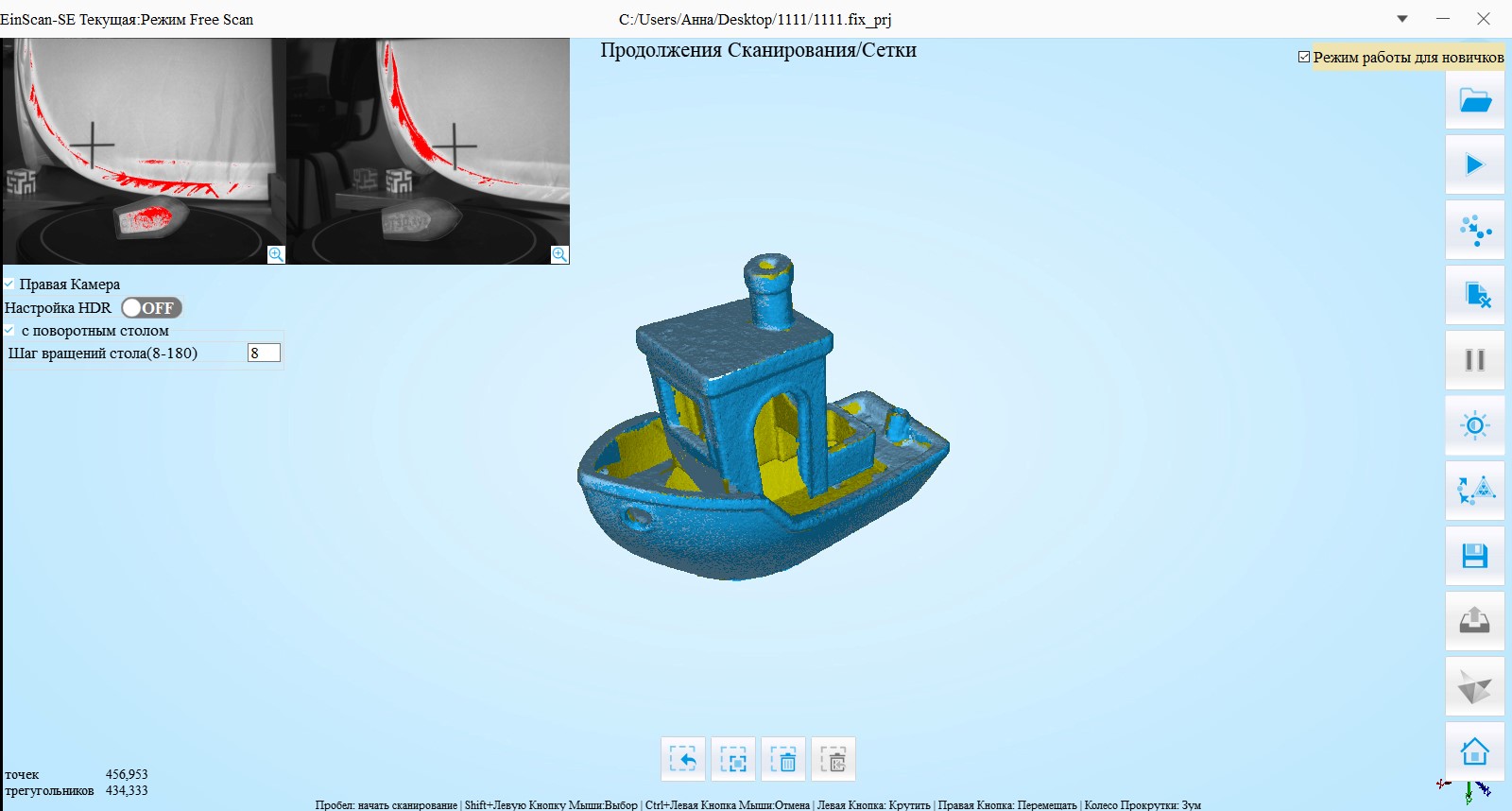

ПО автоматически совмещает отсканированные модели.

Совмещение отсканированных моделей

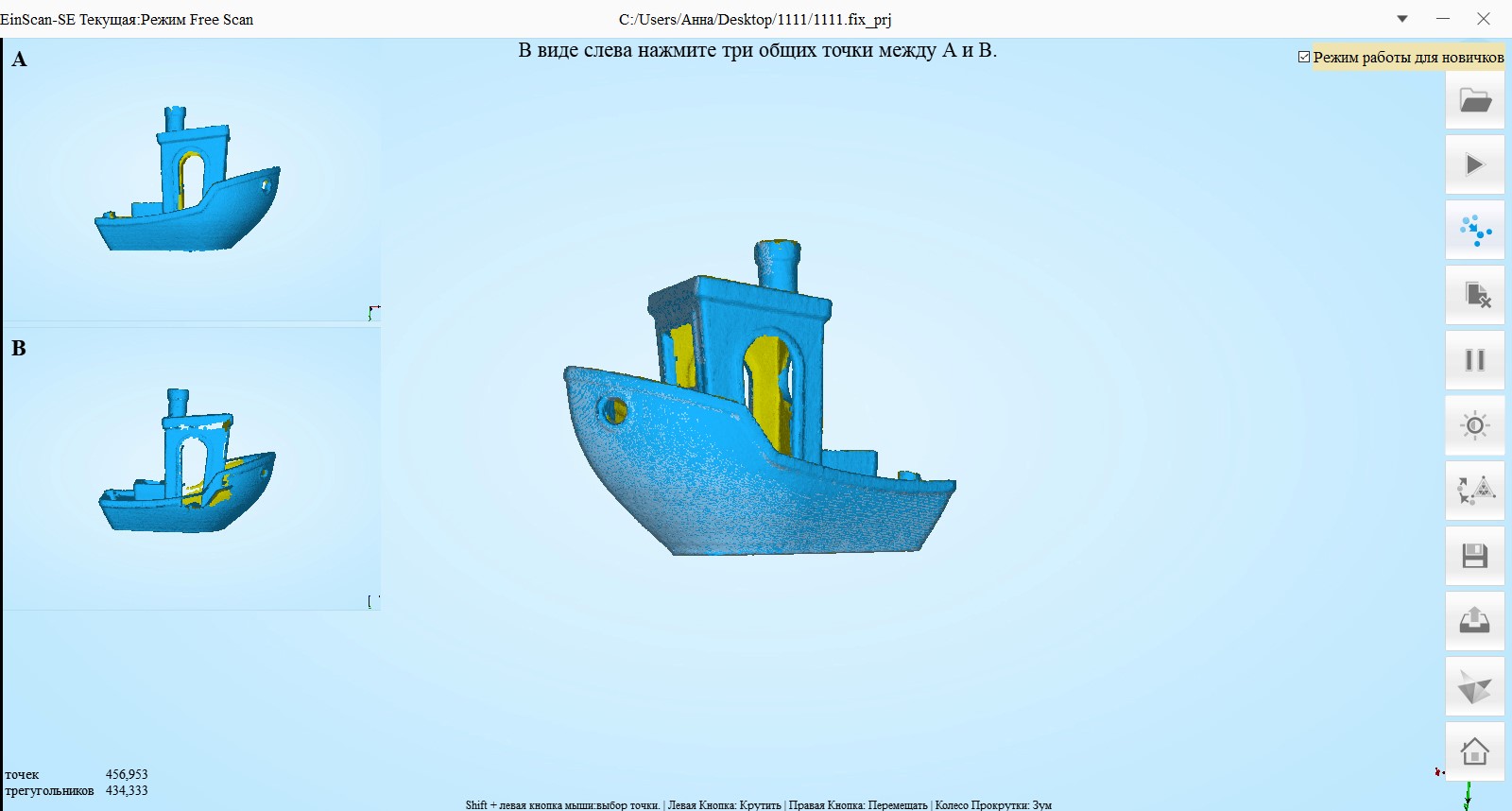

Поворачивать модель можно бесчисленное количество раз. Помимо автоматического совмещения есть возможность совмещения сканов по 3-ём точкам.

Совмещение отсканированных моделей по 3 точкам

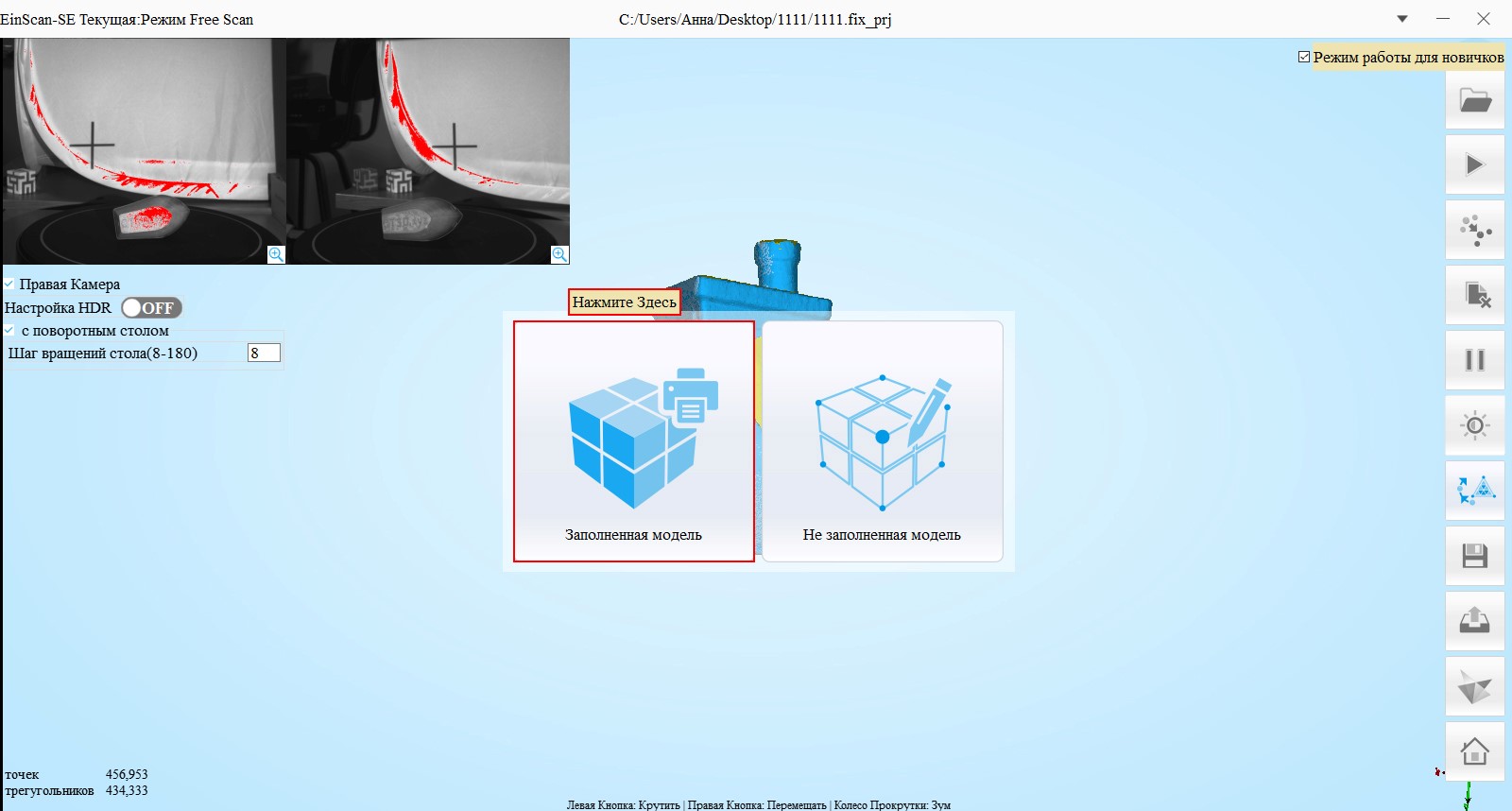

После сканирования можно заполнить все «дыры» модели, чтобы сразу отправить на печать. Или же оставить как есть для дальнейшей обработки.

Выбор: заполняемая модель / не заполняемая модель

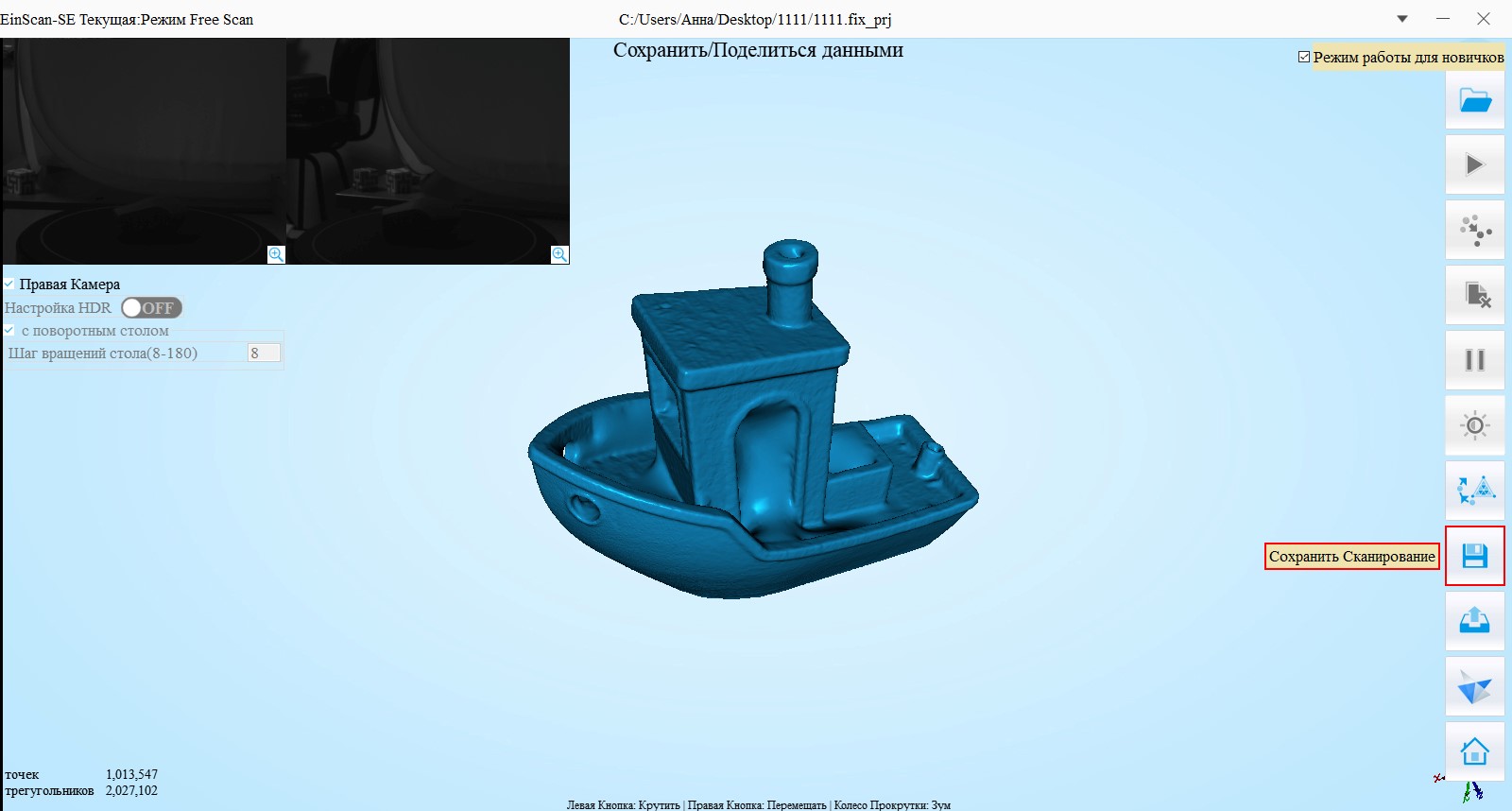

В итоге получаем вот такой кораблик.

Объемная модель корабля, полученная при помощи 3D сканера

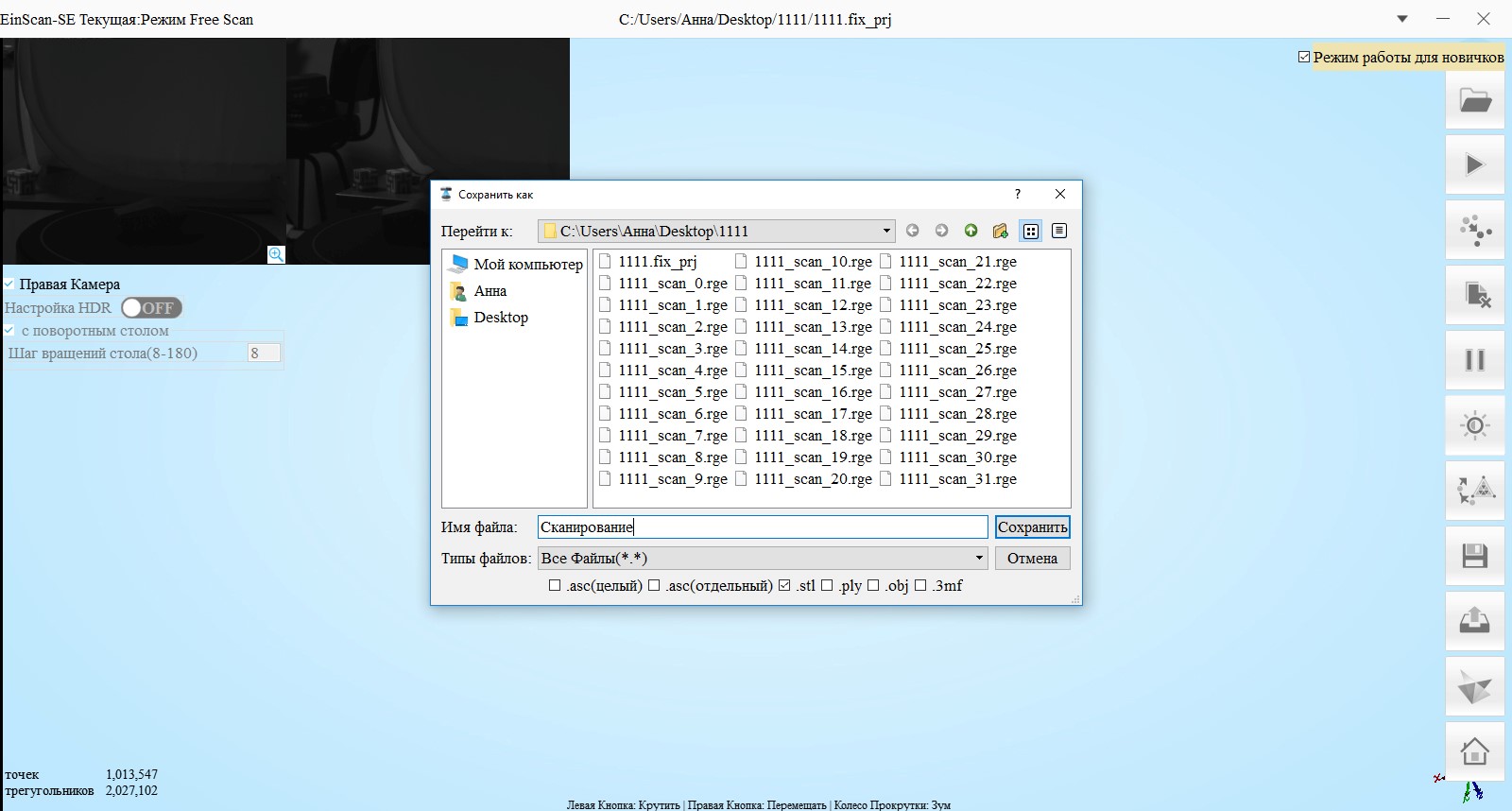

Сохранить готовый скан можно в разных форматах на выбор.

Выбор формата для сохранения сканирования

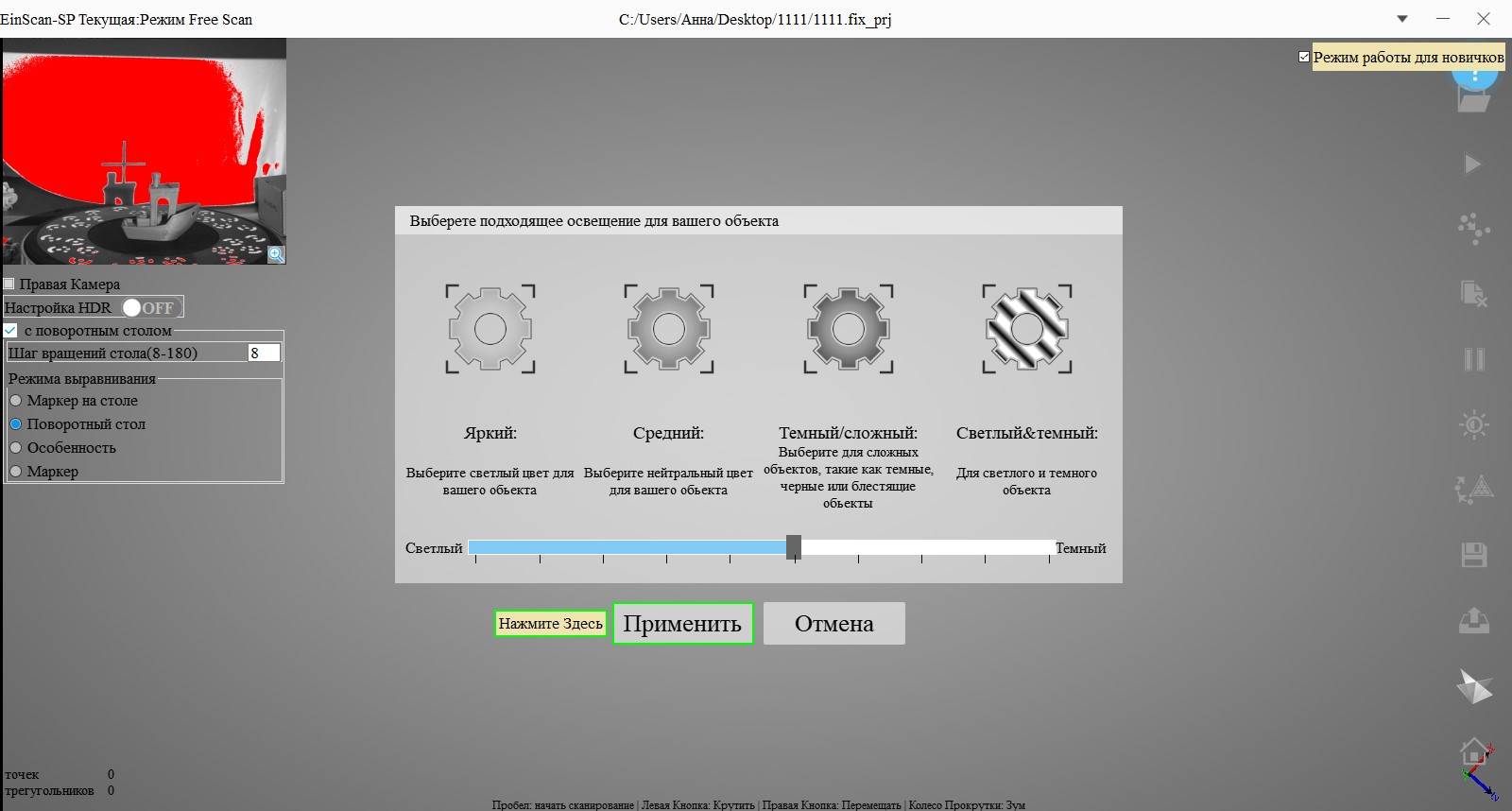

У EinScan-SE и EinScan-SP похожий интерфейс. Единственное отличие – это наличие у SP чуть большего диапазона настроек и режимов (все режимы с маркерами предполагают установку сканера на штатив).

Настройки объемного сканирования

EinScan-S series оказалось очень простым ПО. Даже новичку нужно будет очень постараться, чтобы запутаться в нем. Есть основные и самые нужные настройки, но дорабатывать модель в сторонних редакторах, скорее всего, придется (как и после любого сканера). С другой стороны, кому-то может не хватить только минимальных настроек ПО.

ПО ScanCenter NG для RangeVision

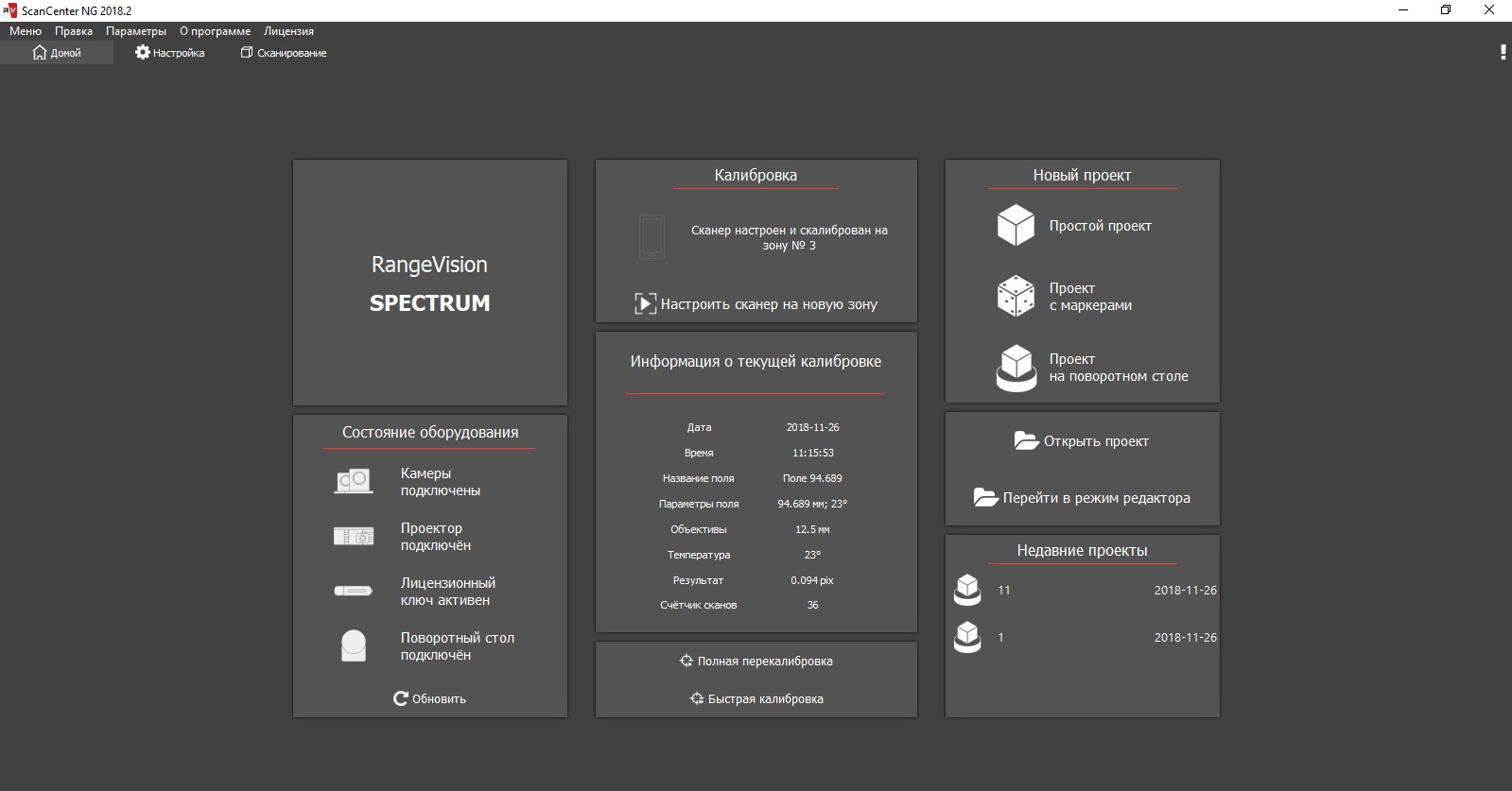

Это русскоязычное программное обеспечение с кучей настроек. Диапазон настроек действительно огромен. С одной стороны, это отражает универсальность сканера и открывает много возможностей, но новичка данное изобилие может слегка напугать =) На этапе освоения сканера чаще всего используется только небольшой набор. Надо отдать должное разработчикам, видно, что они старались сделать ПО как можно более интуитивно понятным по настройкам.

Совсем недавно вышла новая версия ПО. В нашем обзоре скриншоты калибровки со старого ПО, а сканирование - с нового. Покупая 3D сканер, вы получаете бесплатно все последующие обновления программы.

ПО 3D сканера RangeVision Spectrum

Сначала выбираем режим сканирования. У нас это режим с поворотным столом. Устанавливаем модель на столик и запускаем сканирование.

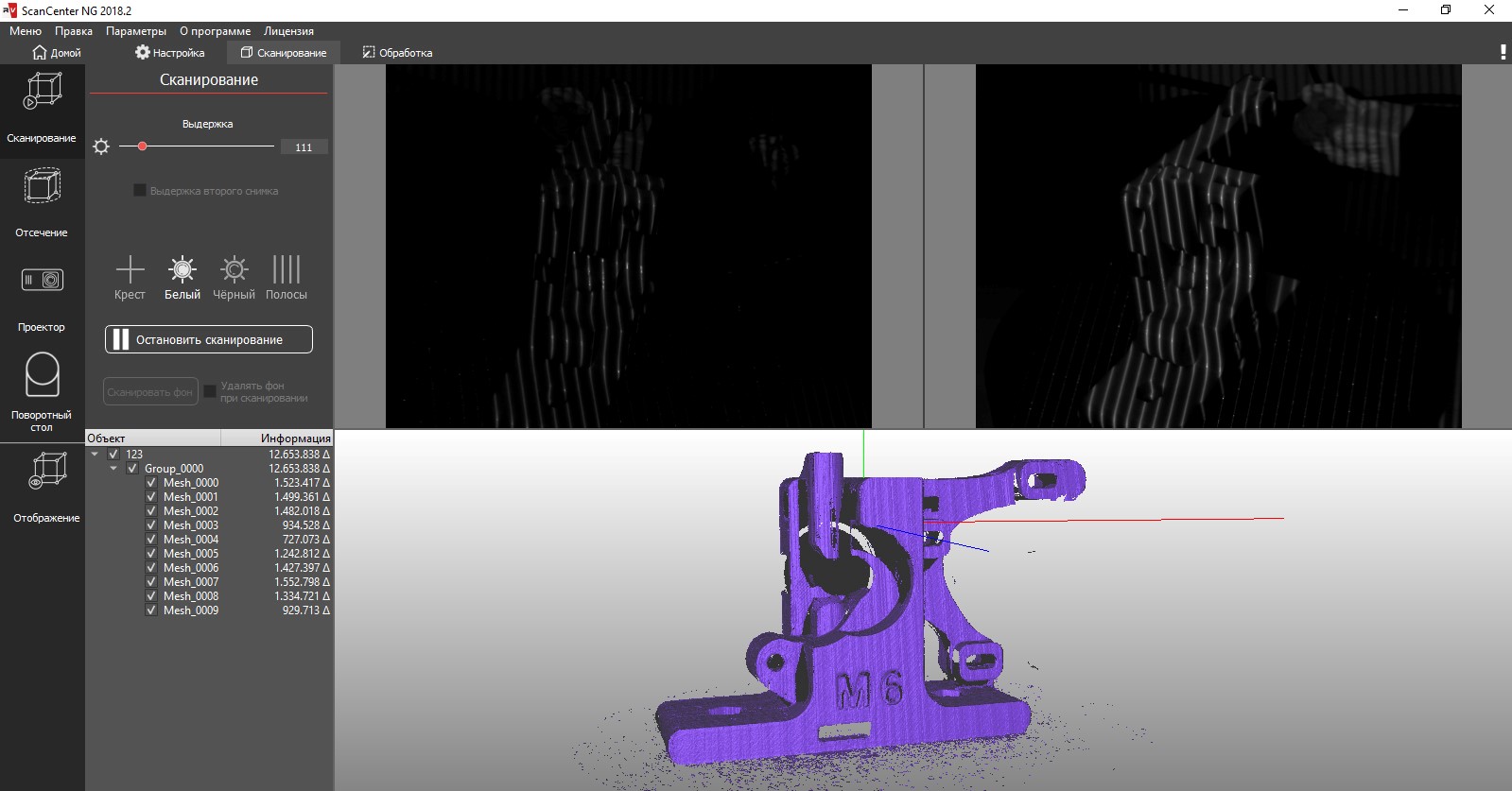

При необходимости можно настроить яркость изображения (выдержка) или, если модель чёрно-белая, как панда, можно добавить настройки выдержки второго кадра. Сканер будет делать 2 кадра и интуитивно их совмещать.

Процесс сканирования сканером RangeVision Spectrum

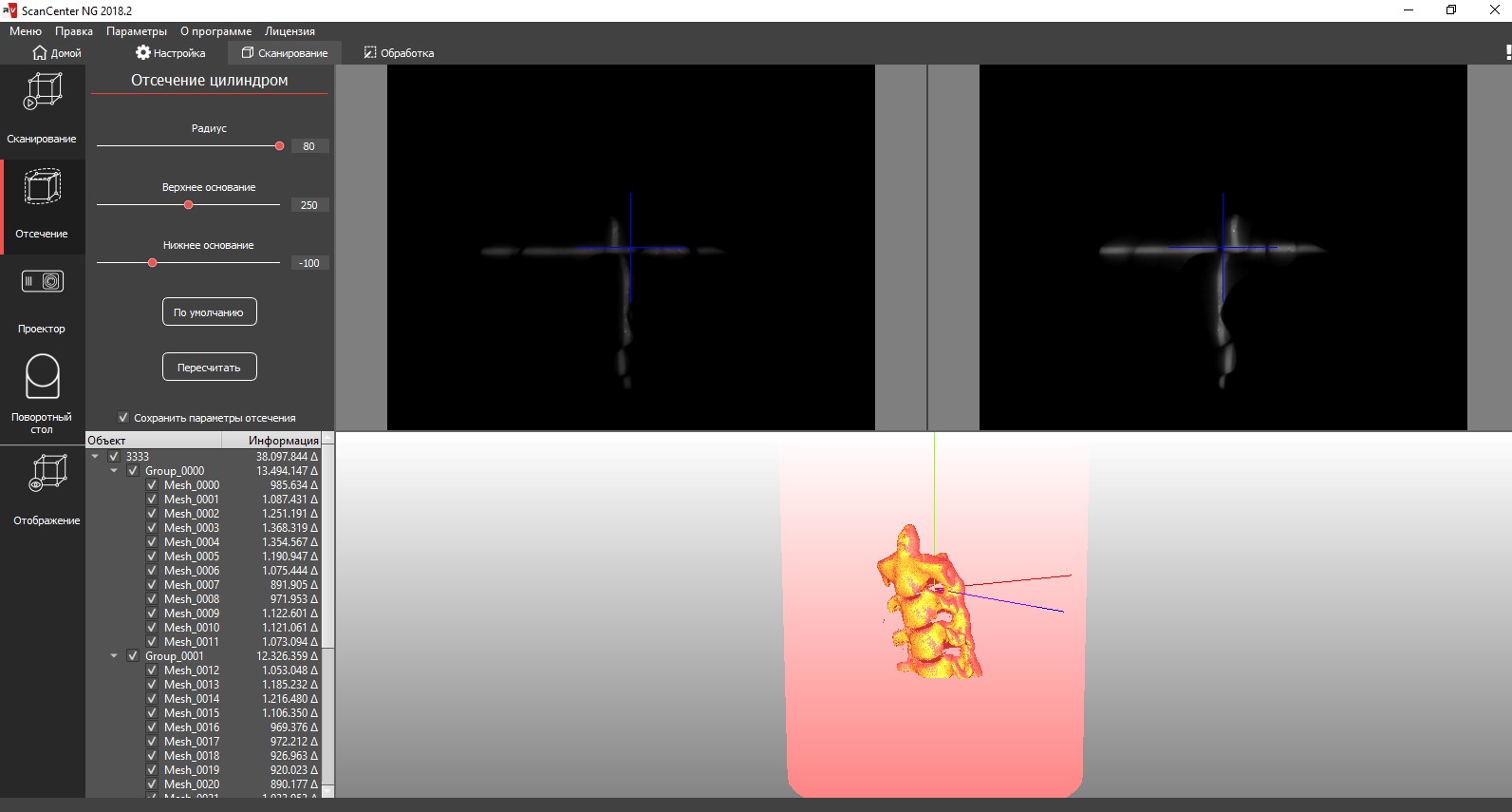

В разделе «Отсечение» можно настроить область, которую видит сканер. У нас сканирование на столике поэтому область цилиндрическая.

Режим совмещения сканирования 3D сканера RangeVision Spectrum

«Проектор» – настройки подсветки при сканировании.
«Поворотный стол» - настройки угла, скорости и даже плавности поворота столика.
Настроек очень много. Производитель предусмотрел почти все, что может понадобится.

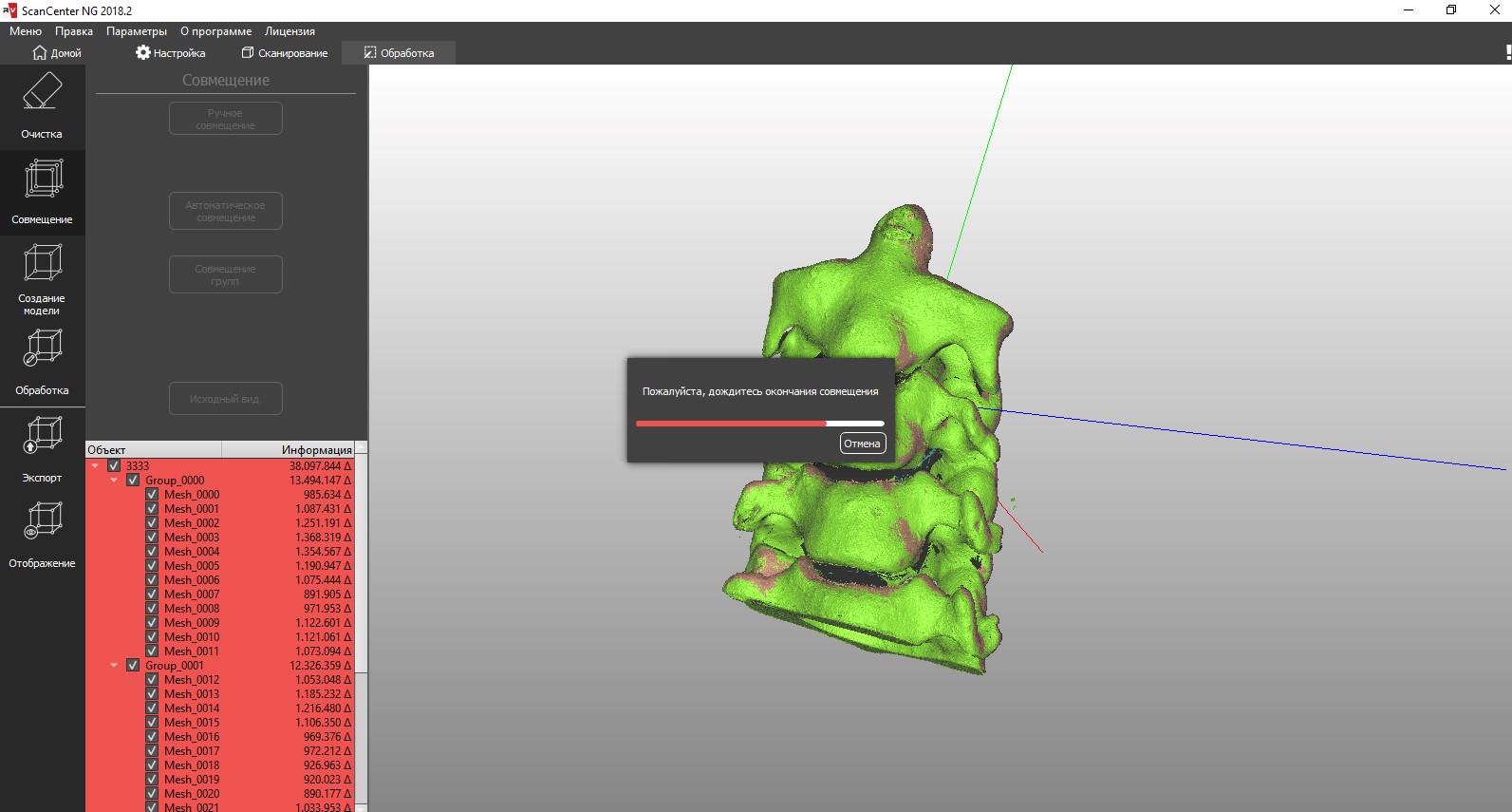

После сканирования переходим в режим совмещения того, что мы отсканировали.
Здесь можно почистить модель от шума (вручную или в автоматическом режиме), свести модель вручную или автоматически, используя разные алгоритмы.

Режим совмещения сканирования 3D сканера RangeVision Spectrum

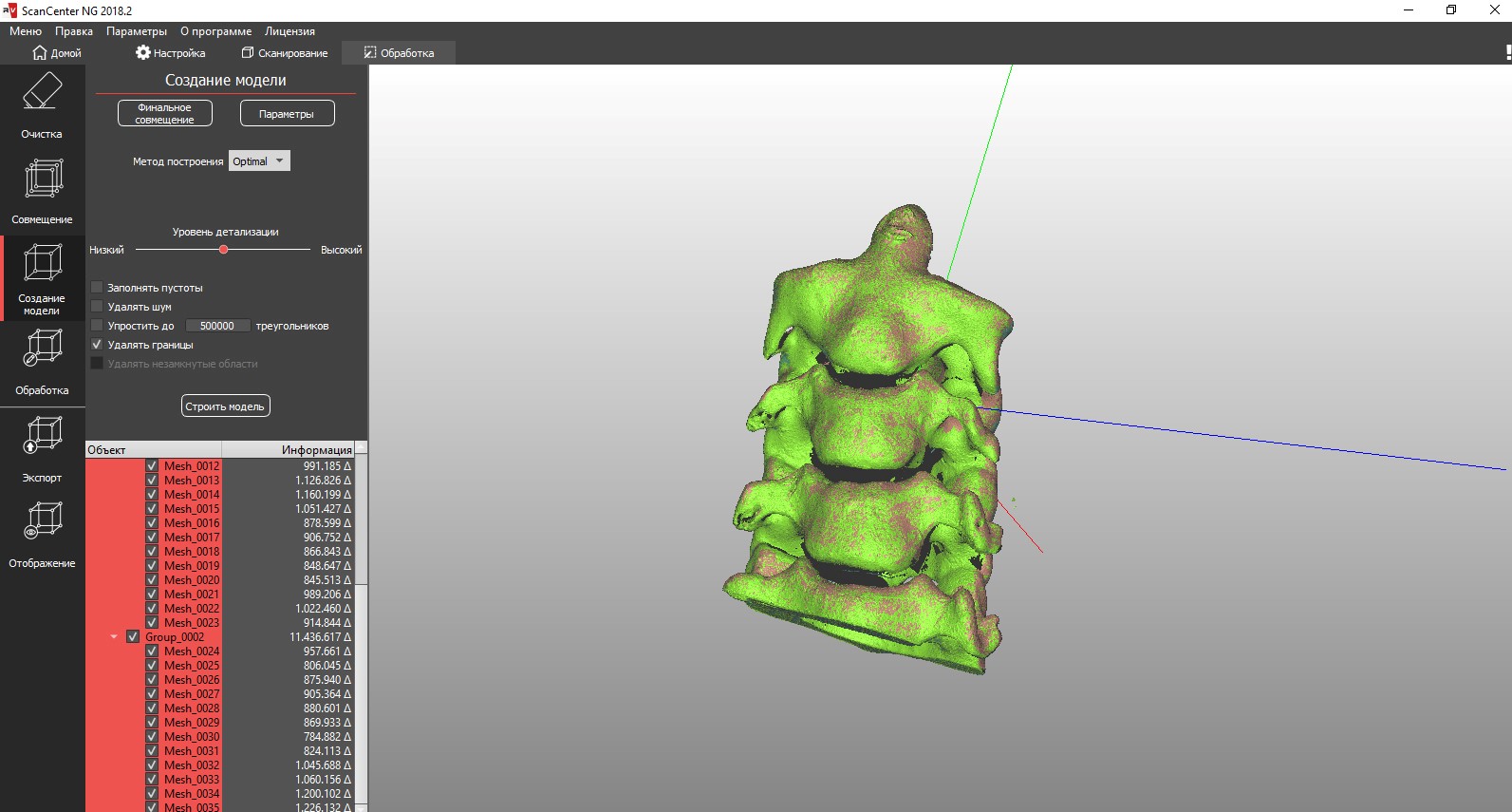

После совмещения преобразуем это все в готовую модель. Тут же можно задать метод построения модели, упростить её (не всегда нужно огромное количество полигонов) и использовать другие специфические настройки, такие как отверждение модели и пр.

Преобразование сканирования в готовую 3D модель

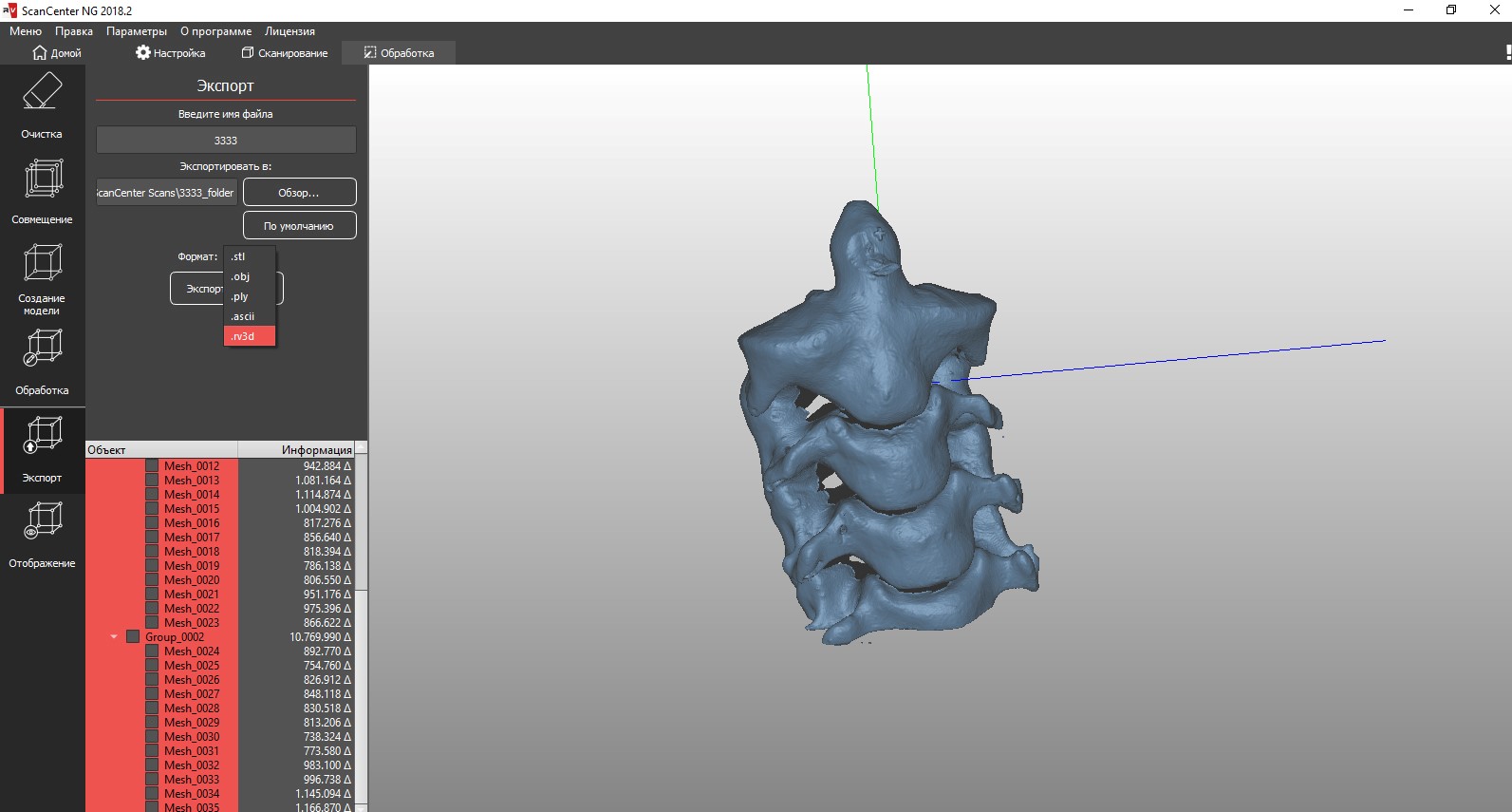

В итоге получаем такую модель которую можно сохранить в одном из предложенных форматов.

3D модель можно сохранить во множестве различных форматах

ScanCenter NG оказалась программой с очень большим диапазоном настроек. Благодаря этому ПО можно использовать для сканирования практически любой модели. Огромным плюсом стала подробная инструкция для ПО, которую можно скачать на сайте.

Результаты сканирования

В качестве объектов для сканирования мы взяли в основном небольшие модели. Было очень интересно, насколько детализированными получатся наши сканы.

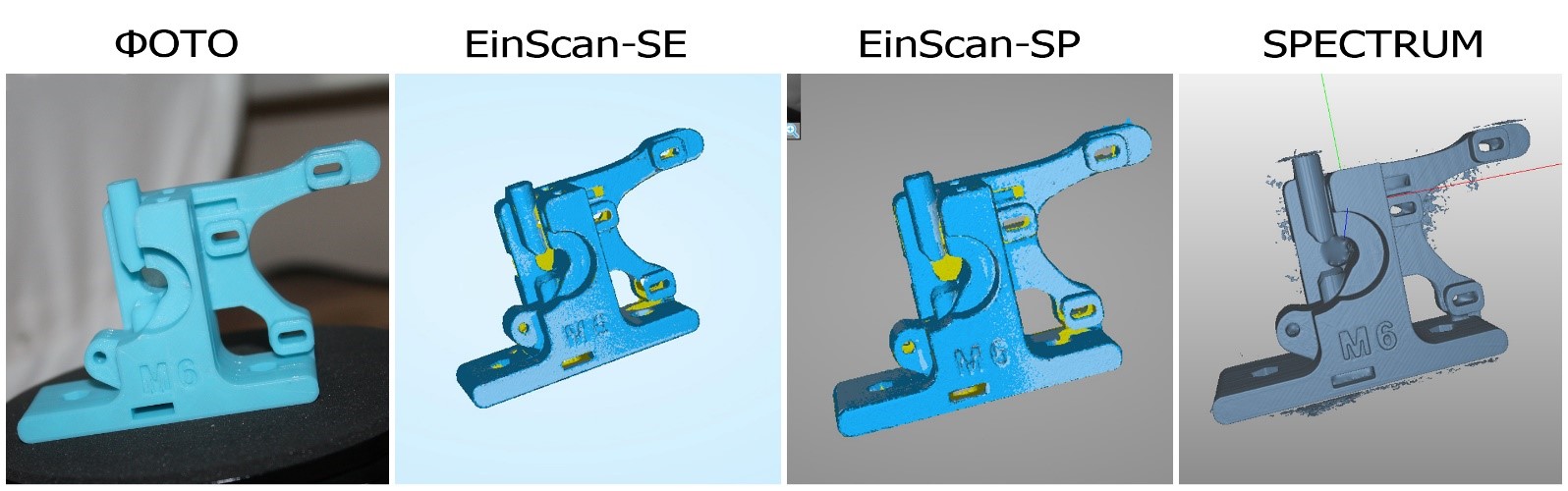

Деталь от механизма подачи:

Результаты сканирования детали от механизма подачи 3D сканерами Shining3D SE, SP и RangeVision Spectrum

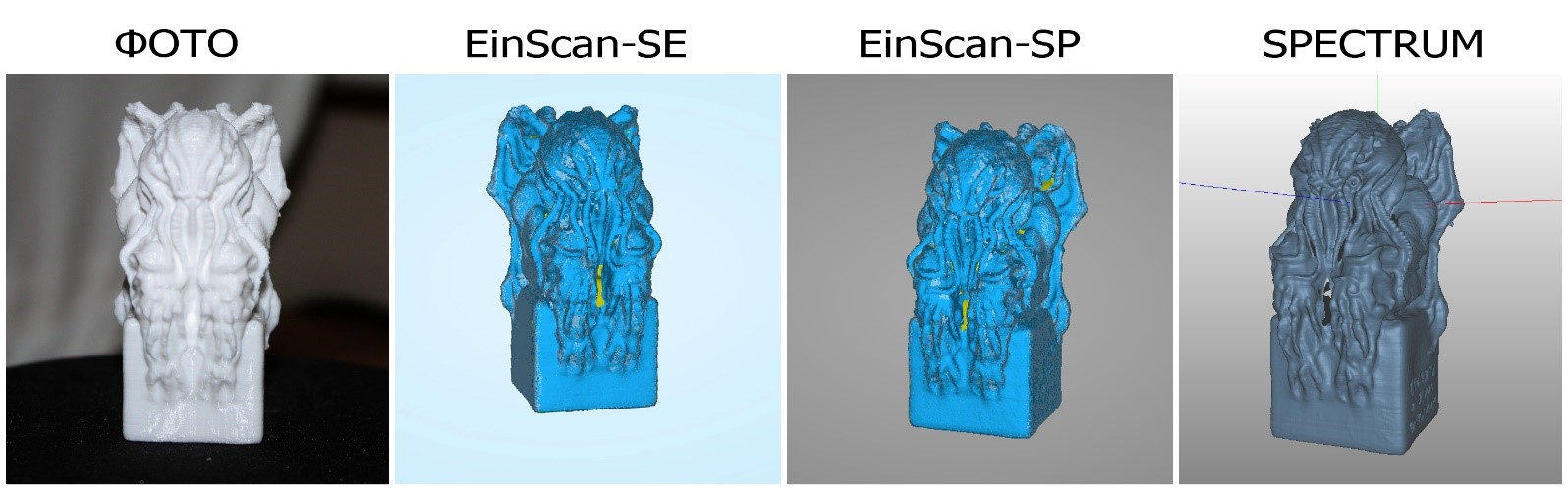

Небольшая моделька Ктулху:

Результаты сканирования модельки Ктулху 3D сканерами Shining3D SE, SP и RangeVision Spectrum

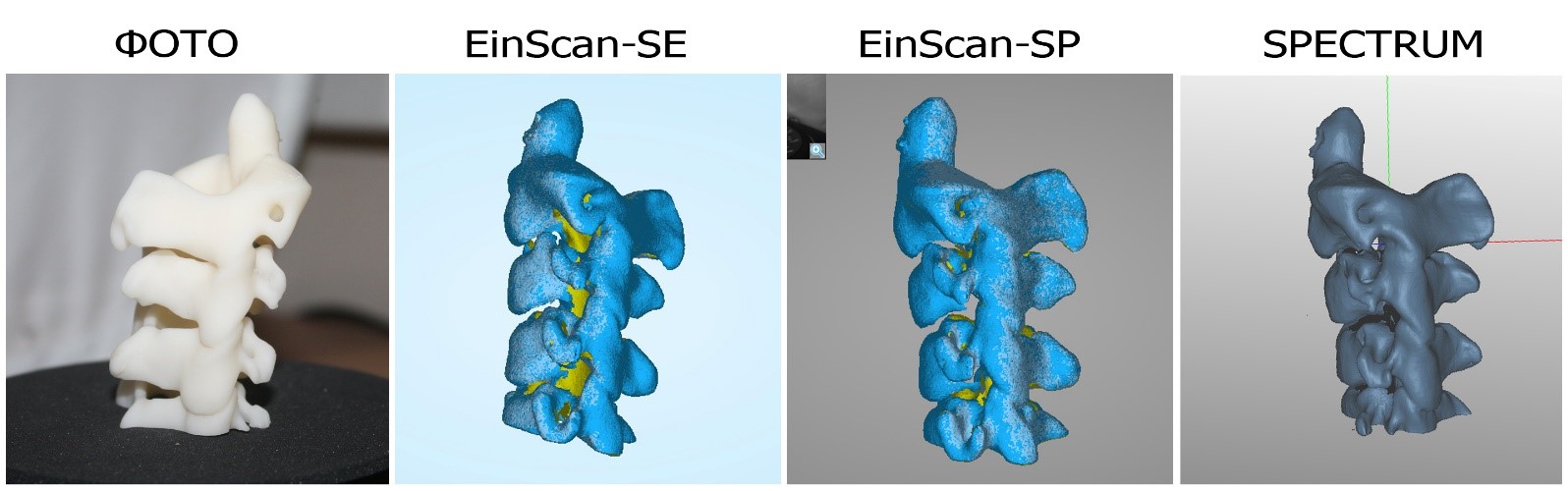

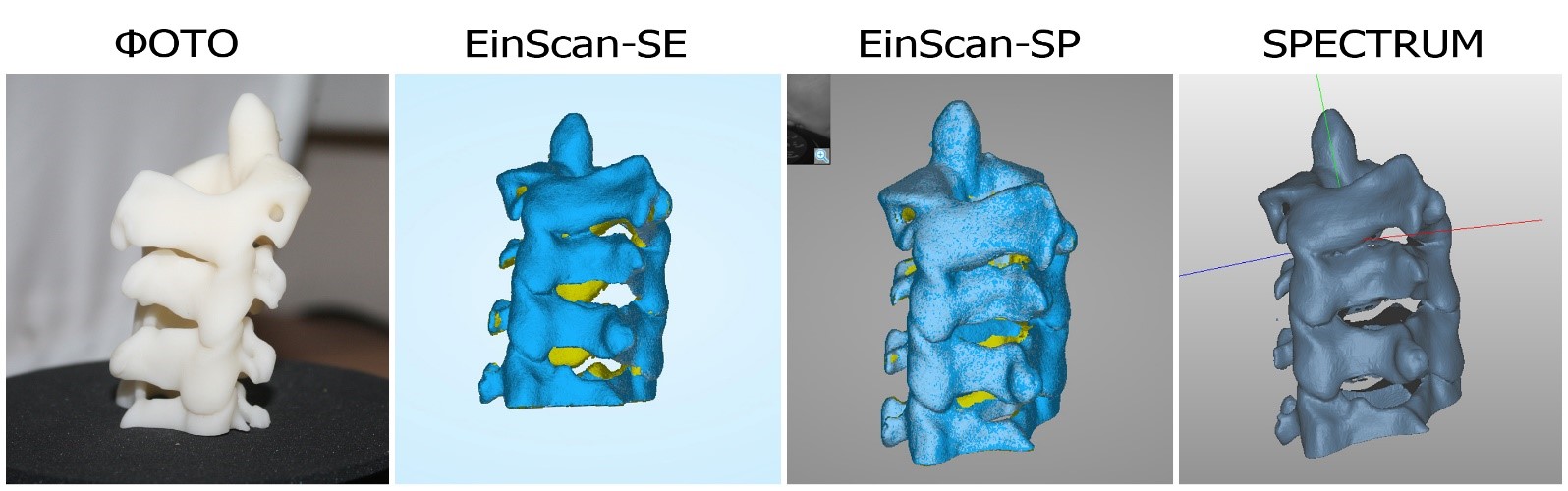

Модель позвонков:

Сравнение сканирования 3D-модели позвонков сканерами Shining3D SE, SP и RangeVision Spectrum

Сравнение сканирования 3D-модели позвонков сканерами Shining3D SE, SP и RangeVision Spectrum

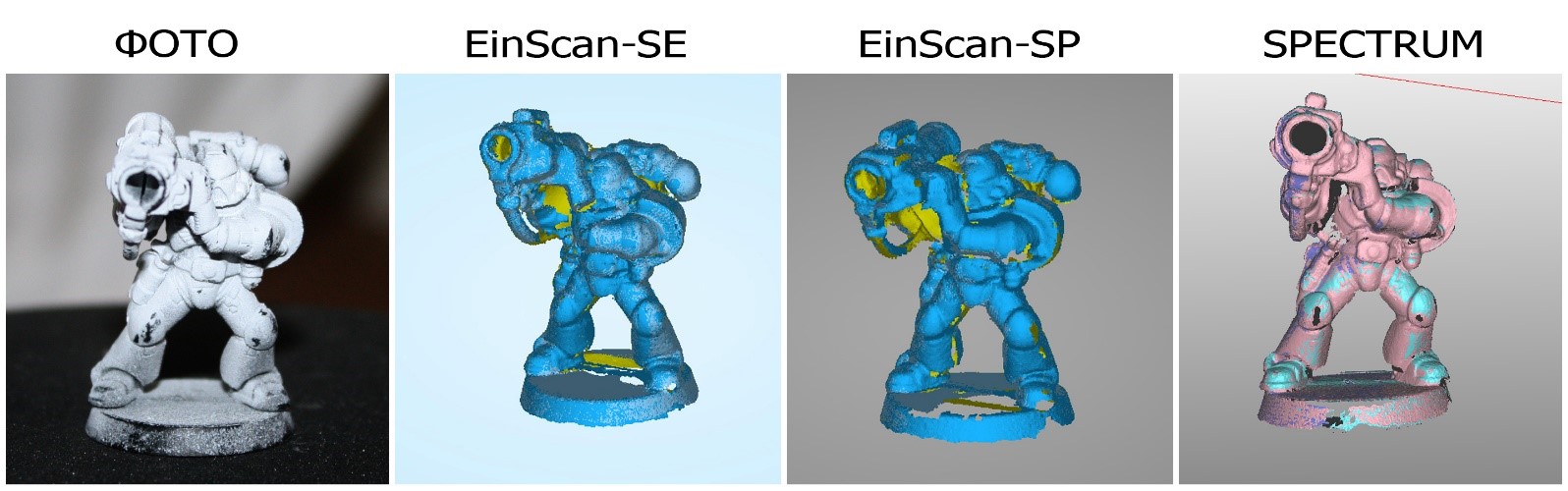

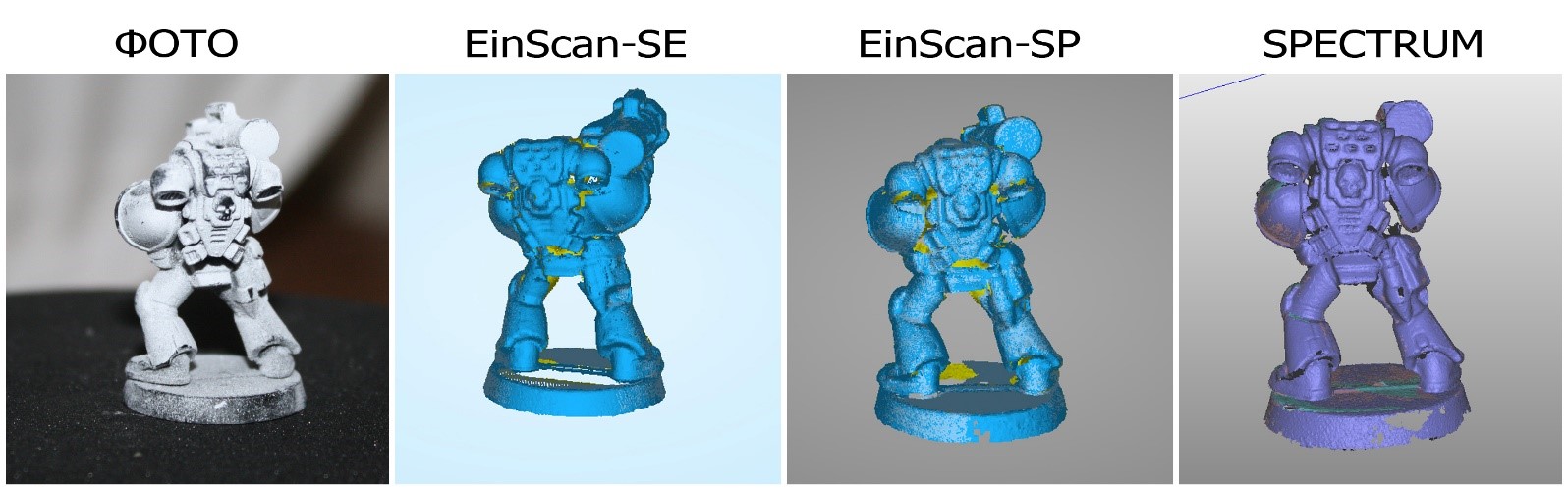

Космодесантник из вселенной Warhammer 40k. Модель была покрыта черной грунтовкой, её не видел ни один сканер. Поэтому ее пришлось покрыть специальным спреем.

Космодесантник из вселенной Warhammer 40k: результаты сканирования 3D сканерами Shining3D SE, SP и RangeVision Spectrum

Космодесантник из вселенной Warhammer 40k: результаты сканирования 3D сканерами Shining3D SE, SP и RangeVision Spectrum

По скриншотам видно, что в сравнении со сканерами EinScan-SP и EinScan-SE, Spectrum видит гораздо больше мелких деталей. Это особенно заметно на совсем небольших моделях.

Но сканирование Spectrum занимает гораздо больше времени. Как само сканирование, так и последующая обработка. Самым быстрым в этом смысле оказался EinScan-SP.

Очень приятным бонусом оказалось то, что EinScan серии S при сканировании не видят стол, на котором стоит объект. Это помогает получить более «чистую» модель и не тратить время на дополнительную обработку. Spectrum иногда захватывает стол при сканировании. Можно попробовать положить на него глянцевую подложку или чистить модель вручную.

Все три 3D сканера отлично умеют совмещать модель из нескольких результатов сканирования.

Итоги

Мы подробно рассмотрели и сравнили 3 модели 3D сканеров с ценовым шагом примерно в 100 тыс. руб. и выяснили, в чем же отличия между ними.

И EinScan S-серии, и Spectrum являются завершенными, продуманными, высококачественными продуктами и с успехом добиваются поставленных задач. Тут невозможно вынести вердикт, что лучше-что хуже. Каждый сканер будет полезным инструментом, но для окончательного выбора нужно определиться со своими целями, размером объектов, которые необходимо будет сканировать, качеством детализации и пр.

Spectrum – более профессиональный сканер. Он может показаться сложнее в управлении, но это неизбежно, учитывая его универсальность.

Если вкратце, Spectrum это:

  • великое множество настроек в ПО;
  • более точная калибровка;
  • высокая точность сканирования;
  • широкий диапазон размеров сканированных объектов;
  • высокое разрешение камеры.

Кому подойдет:

Этот сканер будет отличным инструментом для тех, кому требуется выполнение с помощью сканера большого спектра задач. И также для тех, кому очень важна точность сканирования и захват даже самых мелких деталей.

Сканеры EinScan-SE и SP – это очень простые в использовании, быстрые и точные настольные сканеры.

Кому подойдет:

Они станут идеальным решением для быстрого сканирования небольших и средних моделей. Если нужно проработать очень много объектов и нет особого желания вникать во все настройки и нюансы 3D сканирования.

Что касается разницы между этими 2-мя моделями SP и SE, у более дорогого SP выше точность, скорость и больше максимальный размер объекта, а также богаче комплектация.
