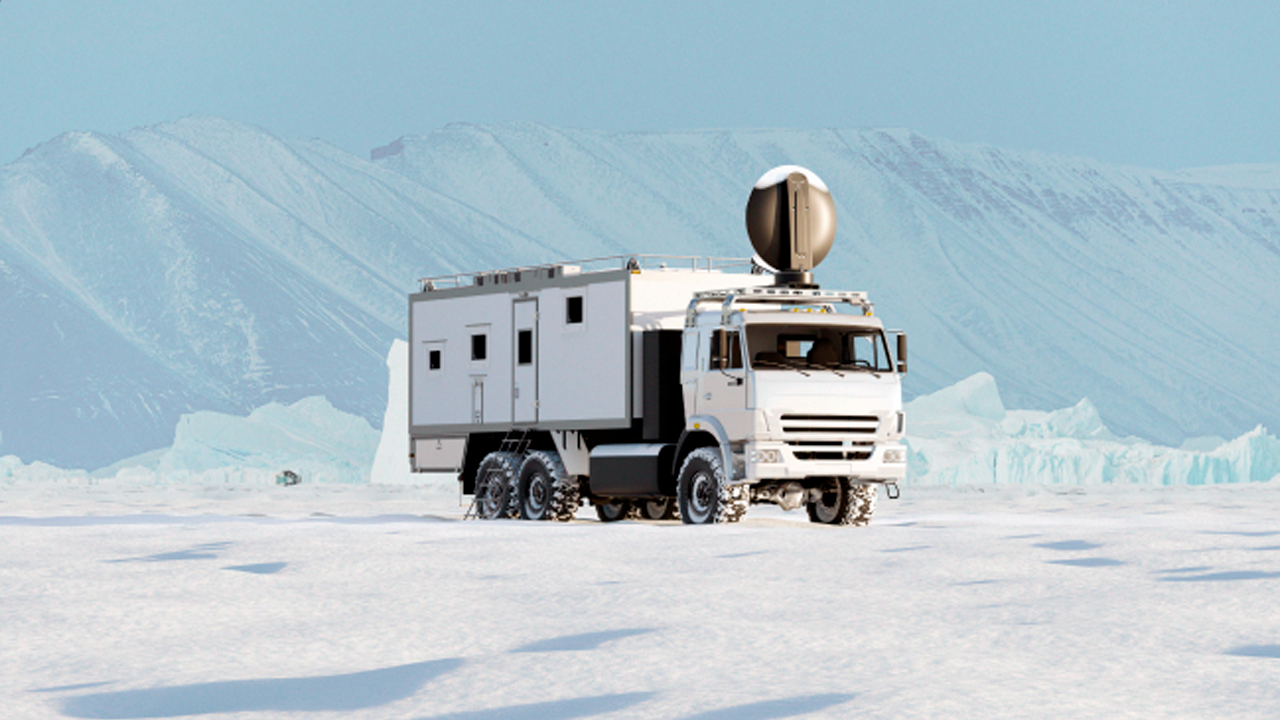

«Мытищинский приборостроительный завод» - функционирует почти век. Первые мастерские были организованы еще в 1928 году. На сегодняшний день «МПЗ» это современное многопрофильное предприятие, выпускающее широкую линейку автоспецтехники и является одним из крупнейших поставщиков спецтехники для нефтегазовой отрасли.
Основной задачей является оборудование автоспецтехники под ключ, по различным направлениям:
-Передвижные пункты управления, узлы связи
-Для трансфера и жизнедеятельности персонала
-Для аварийно-спасательных служб
-Для государственных структур
-Для нефтегазовой отрасли
-Для геофизических работ
-Для активного отдыха и туризма
-Для культурных мероприятий
Такая техника обеспечивает долгий срок службы и комфортную работу в суровых климатических условиях от -40 до +40 С, обладая высокой влагостойкостью, практичностью и дополнительной экономией электроэнергии.
Для конструирования и оснащения внутренней составляющей автоспецтехники, требуется большое количество времени. Необходимо учесть множество нюансов конструкции, внутренние габаритные размеры, крепежные элементы и др. – на что уходит много часов кропотливой работы, т.к. точность замеров всех элементов играет ключевую роль.
Ранее завод не использовал 3Д-сканер и производил все замеры традиционным методом - вручную с линейкой.
3д-специалисты Цветного мира по приглашению «МПЗ» провели тест-драйв 3Д-сканера Creality Sermoon S1 – проф. модель для высокоточной оцифровки объектов. Оказали услугу 3Д-сканирования кузова автомобиля, собрали отсканированные фрагменты в единый 3Д-объект для его дальнейшего использования заводом, под проект для аварийно-спасательных служб газово-муниципального назначения.

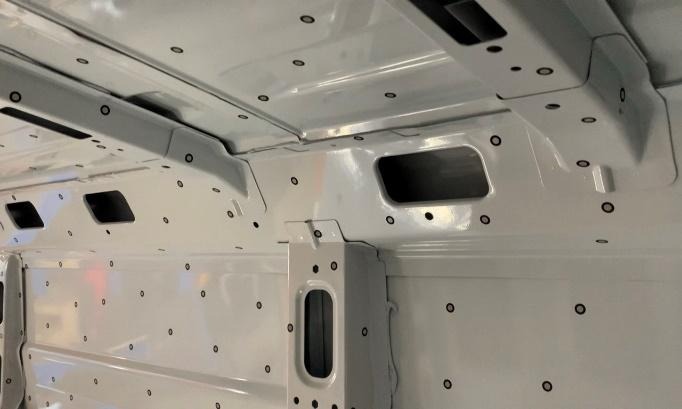

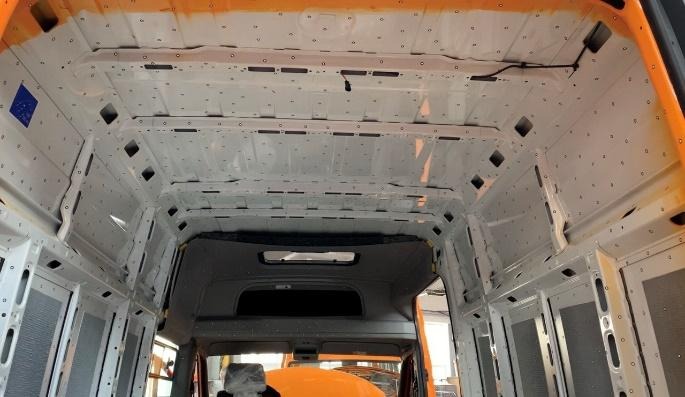

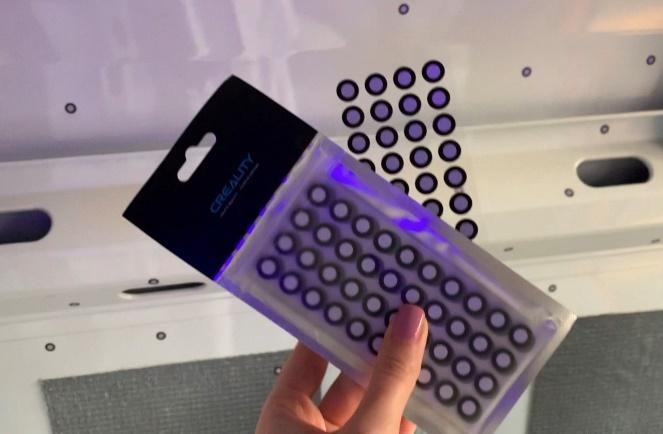

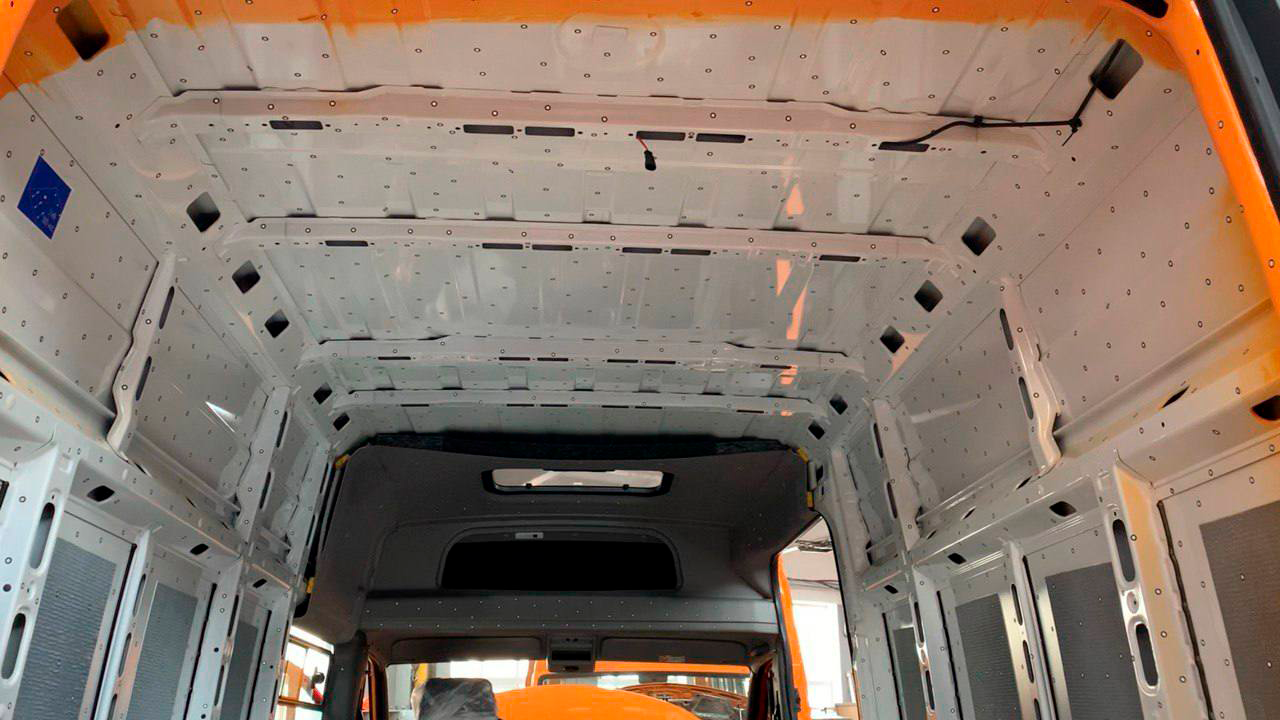

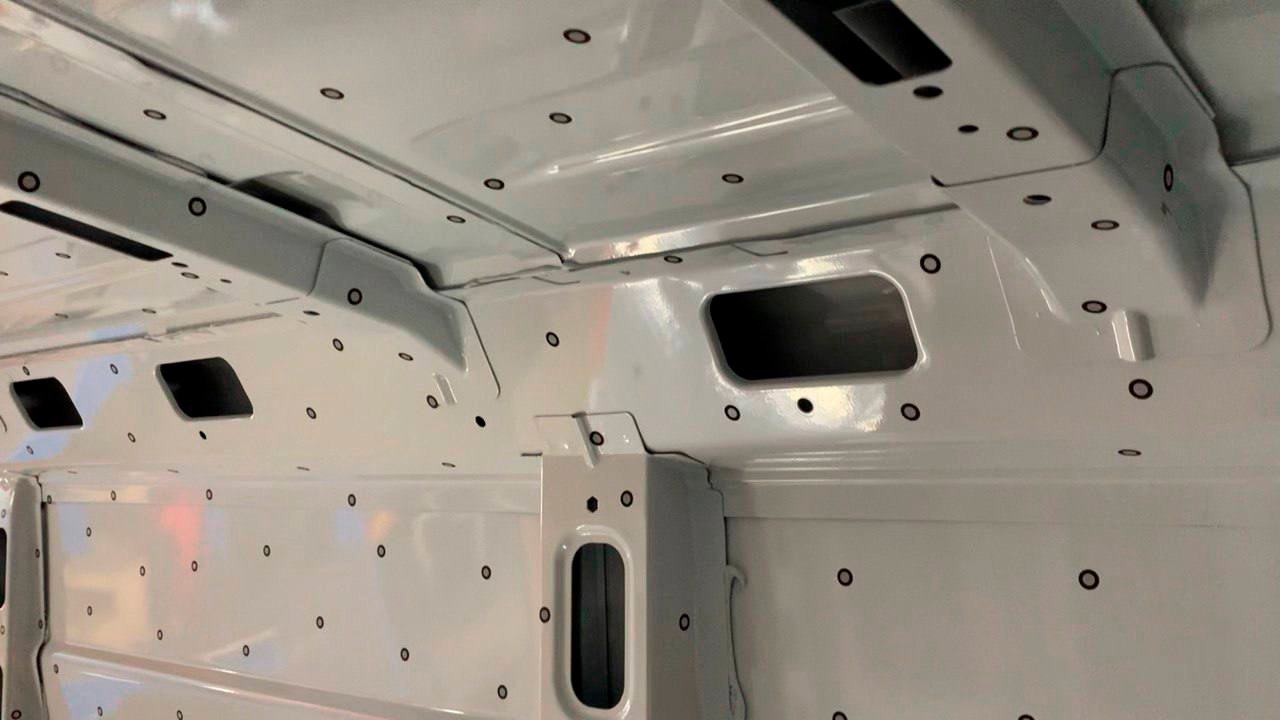

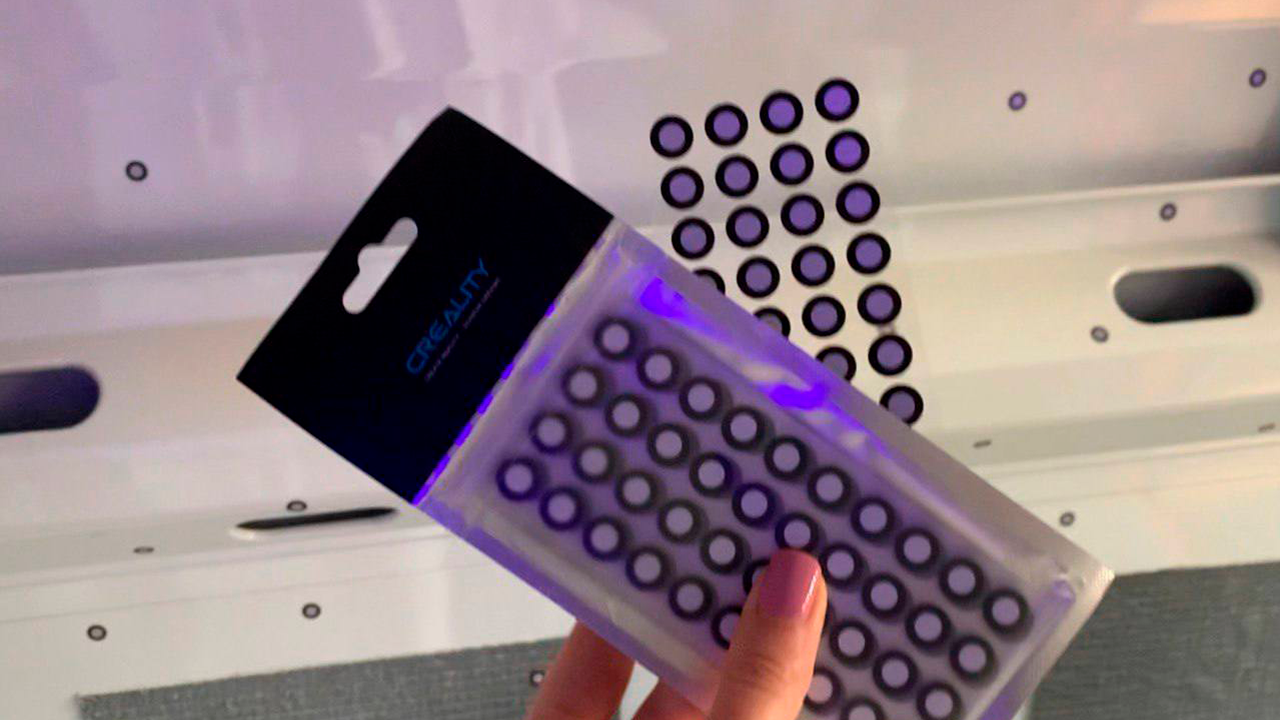

Перед началом сканирования необходимо нанести светоотражающие метки (так называемые маркеры), чтобы сканер мог считывать объект. Важно не делать больших промежутков между метками, иначе сканер может пропустить кусок во время сканирования. 7-9 см между метками – оптимальное расстояние.

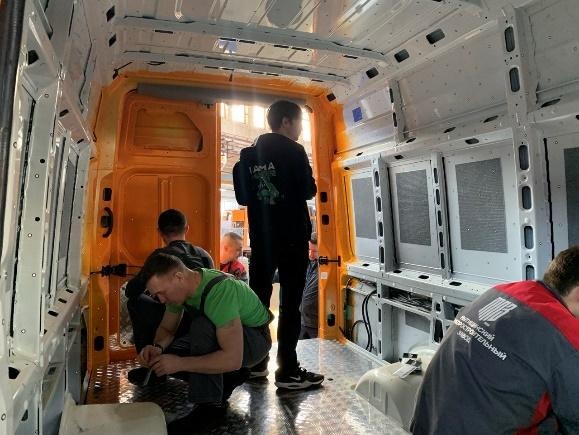

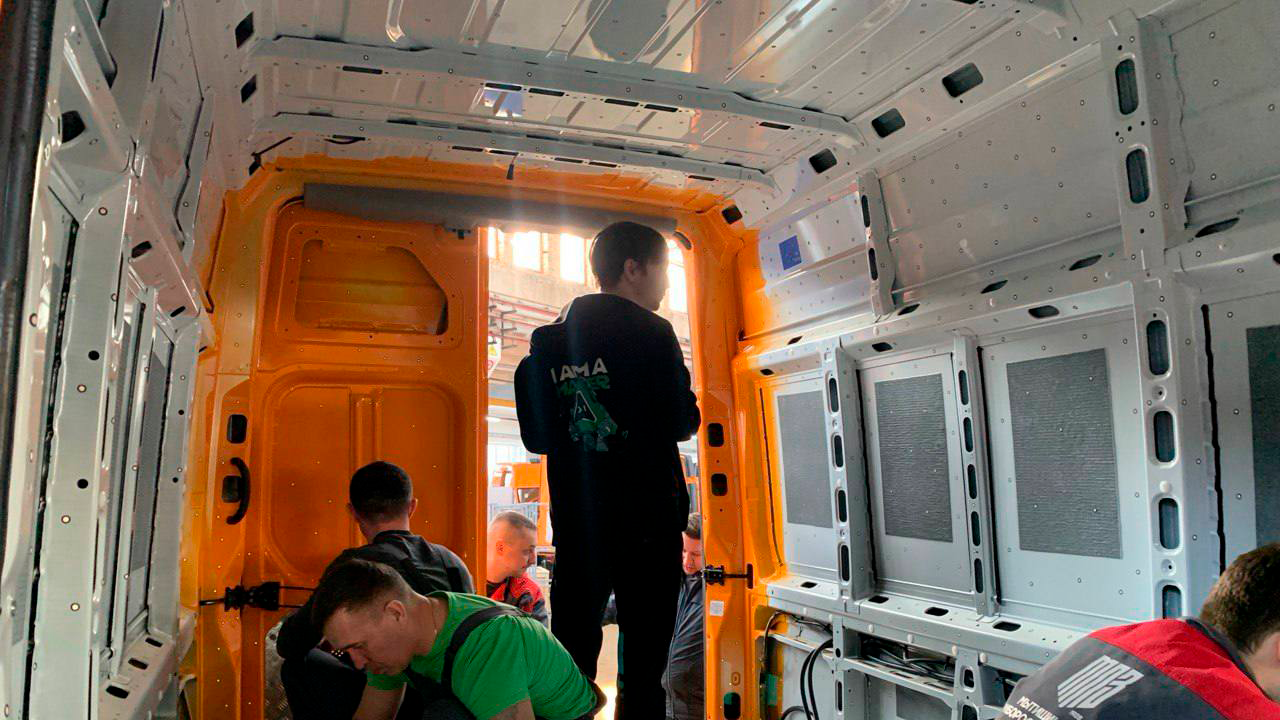

Из запасенных 5 тыс. меток мы израсходовали около 3 тыс. Спасибо команде МПЗ за помощь, вместе с ребятами мы справились за 2 часа.
Когда объект полностью «обклеен» - запускаем ПО Creality Scan - официальный софт для 3D-сканеров Creality серии Raptor, Otter, Ferret, Sermoon.

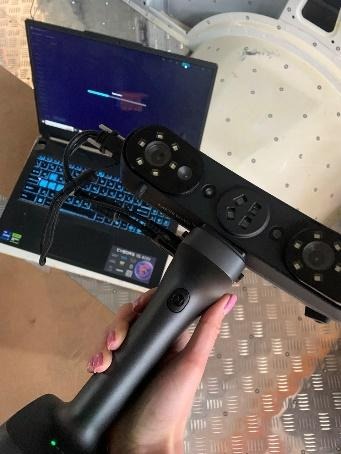

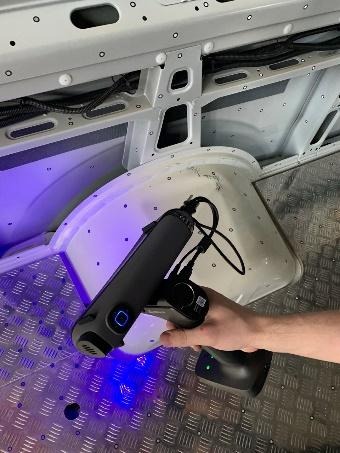

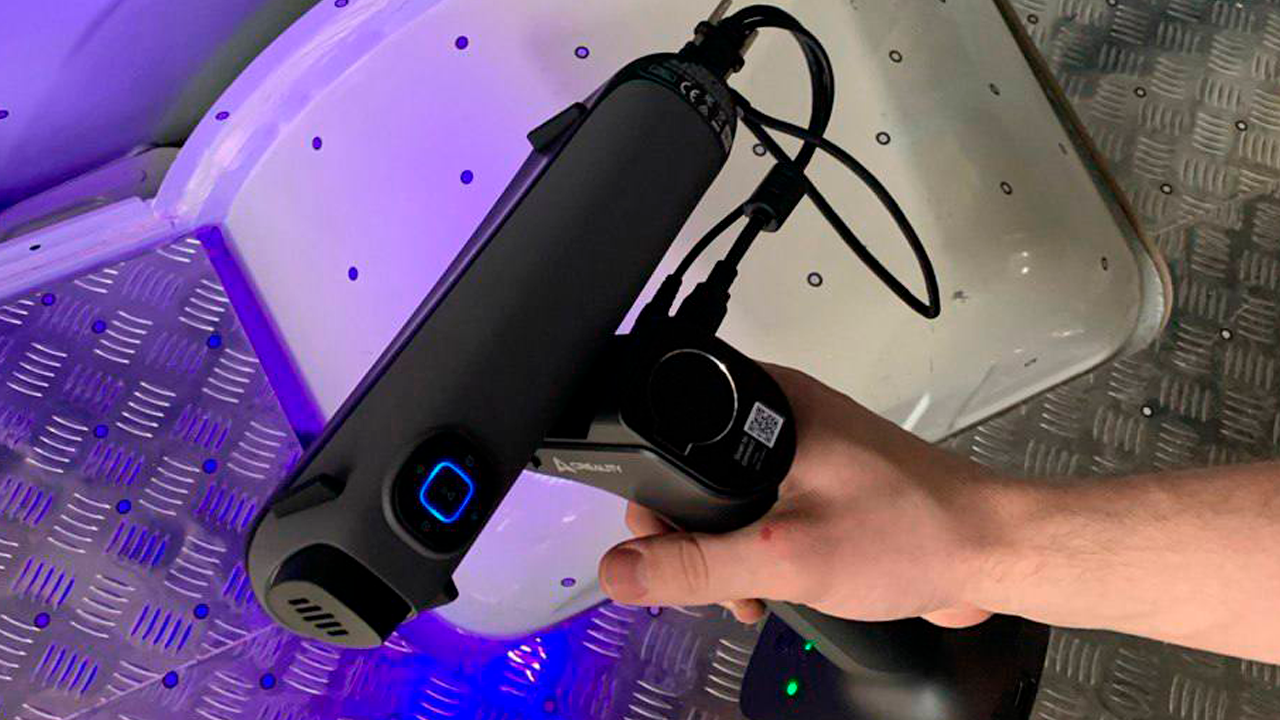

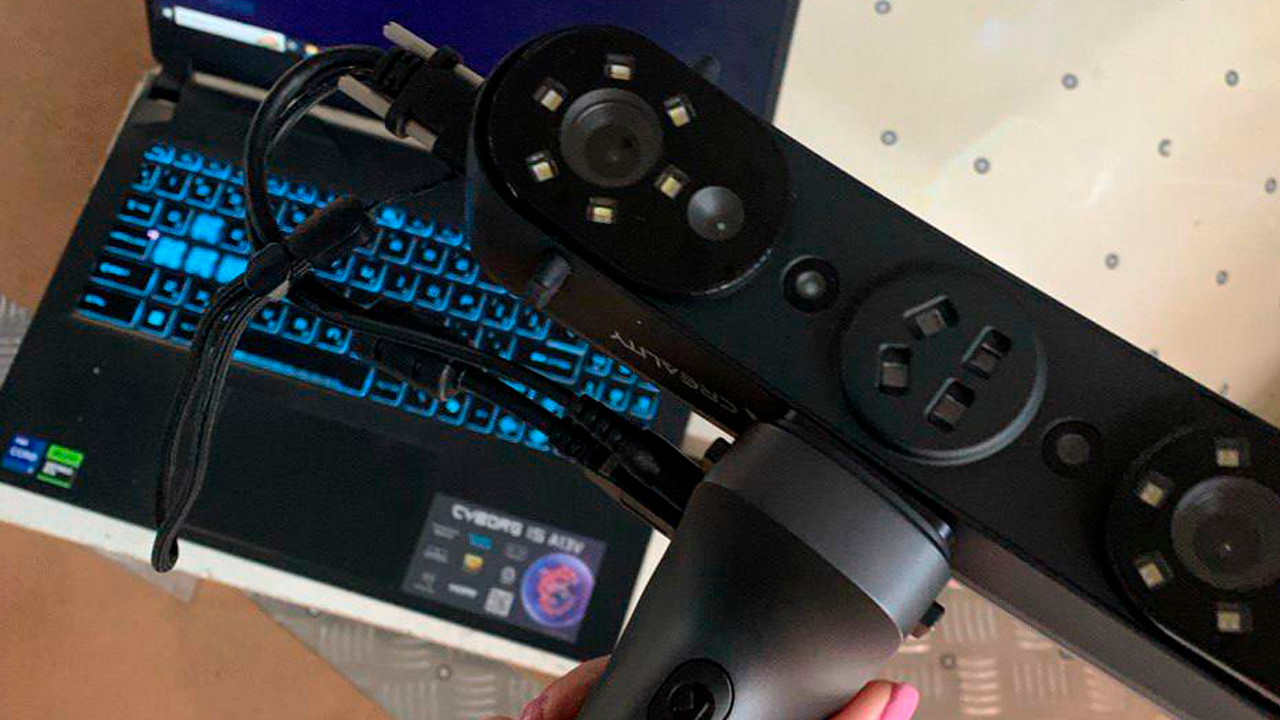

Подключаем наш 3Д-сканер Creality Sermoon S1 и начинаем процесс 3Д-сканирования. Важно отметить, у нас была ручка для сканирования Creality Scan Bridge – ее наличие сильно упрощает задачу, никаких длинных проводов, только для сцепки ручки со сканером. Сканер фиксируется к ней на магните, осуществляет передачу данных по Wi-Fi, а заряда аккумулятора хватает до 4 часов непрерывного сканирования.

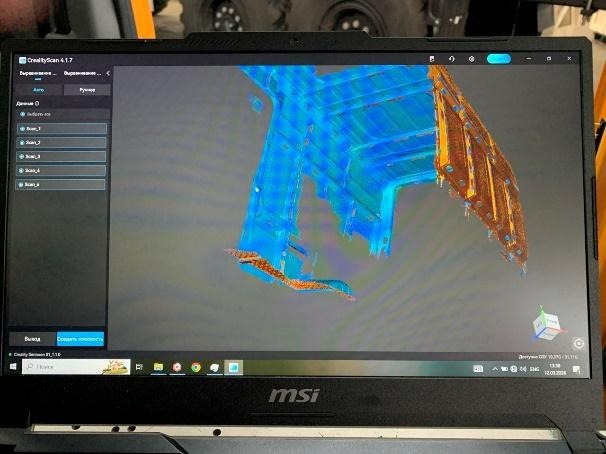

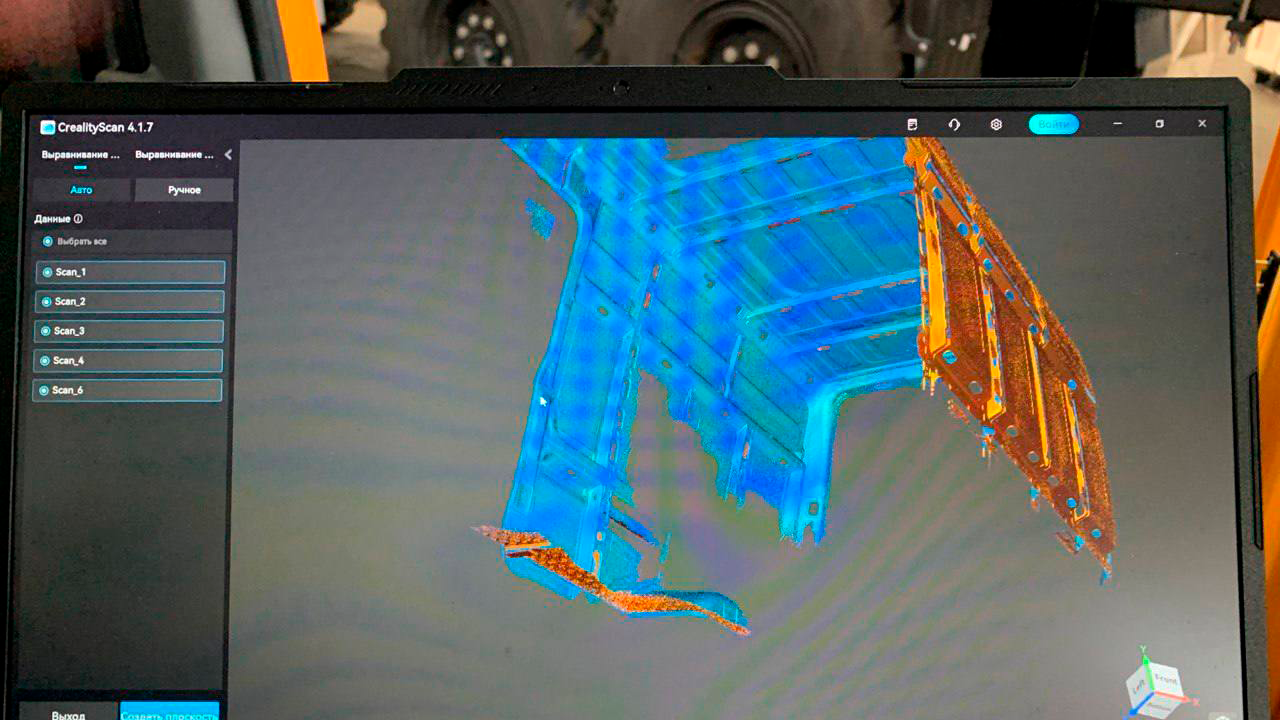

Учитывая габариты объекта (кузов авто) - мы сканировали сегментами и в финале сводили в единый объект в том же Creality Scan. Но если у вас мощный комп с оперативной памятью от 128 Гб, то можно отсканировать за один подход. 4 часа занял весь процесс сканирования, по итогу объект составил 475 млн треугольников. И еще 4 часа на сведение сегментов в единый объект.
Что по итогу? Клиент доволен качеством и скоростью проделанной работы. Относительно ручного измерения аналогичного кузова экономия времени благодаря 3Д-сканированию составила 65%.
