Приветствуем Вас.
Wanhao, пожалуй, одна из старейших компаний по производству домашних 3D-принтеров. И несомненно, одна из крупнейших. Какие-то их модели можно назвать хорошими, какие-то не очень удачными. Но одно можно сказать наверняка, 3D-принтеры Wanhao используют по всему миру.

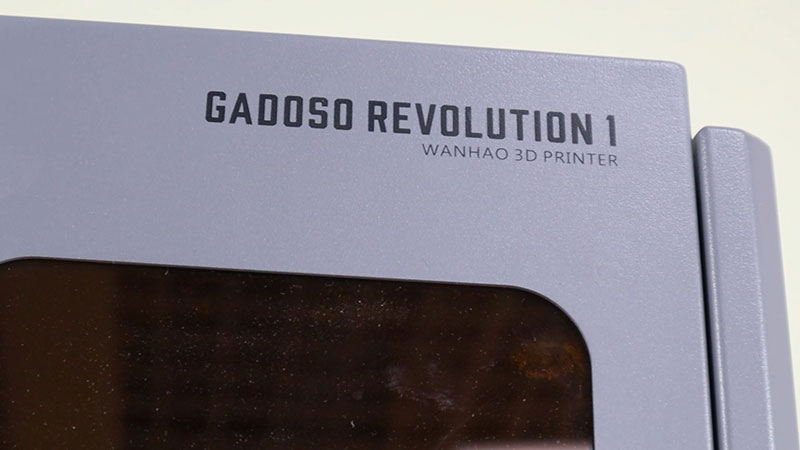

В ассортименте Wanhao уже довольно давно есть два фотополимерных принтера Duplicator 7 и Duplicator 8. Совсем недавно они представили еще один SLA принтер, который является чем-то средним между D7 и D8. Сокращенно он называется GR1, а полное его название Gadoso Revolution.
Начнем с заявленных технических характеристик. Область печати составляет 140х78х200 мм. Разрешение LCD-экрана 2560 на 1440 пикселей при диагонали в 6.33 дюйма. То есть размер каждого пикселя 55 микрометров. Высоту слоя можно менять от 35 до 100 микрометров.
Ультрафиолетовая LED-матрица сделана с использованием технологии Uniformtrix - на каждом диоде установлены специальные граненые линзы. И по заявлению Wanhao, данная технология должна обеспечивать невиданную равномерность светового потока по всей площади печати. Так это или нет, попробуем проверить в наших тестах.

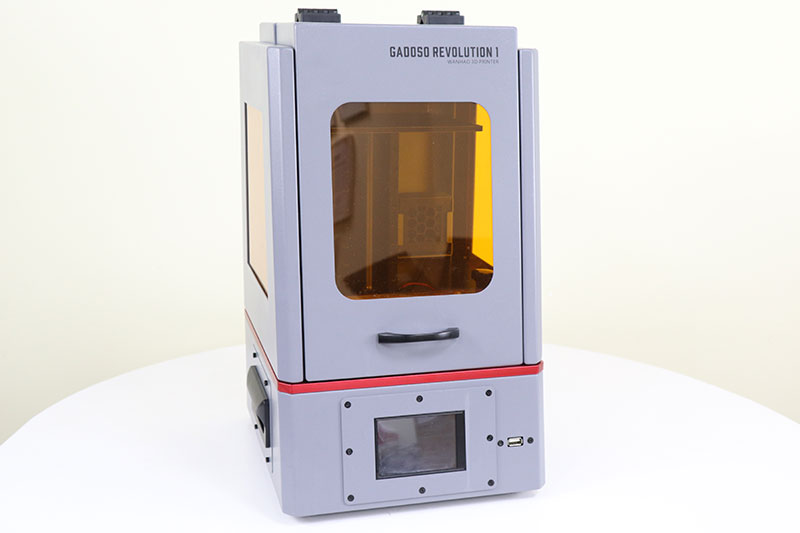

Несмотря на свои небольшие размеры, весит принтер внушительные 12.5 кг. Корпус выполнен из стали. Прочный, надежный, нигде ничего не болтается. Но что-то он очень напоминает… Ах да, это же D8, только поменьше и серого цвета. Wanhao решили не сильно заморачиваться с дизайном. Но не будем отрицать, выглядит он довольно стильно.

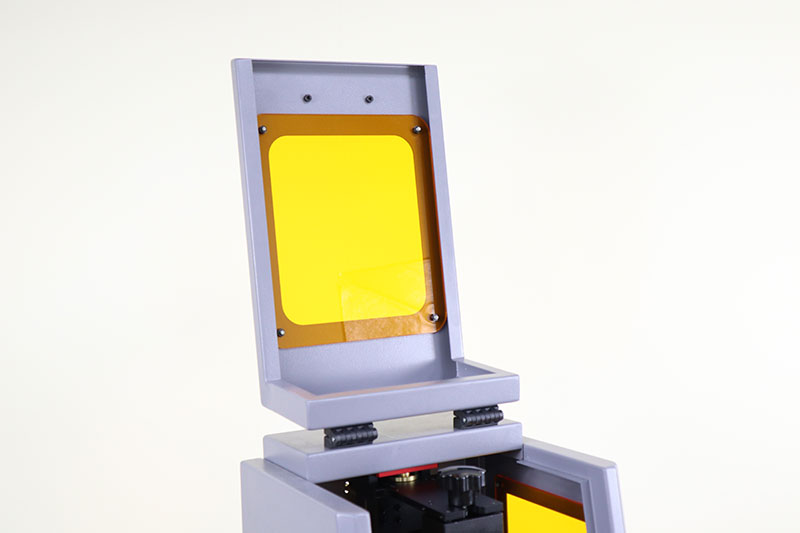

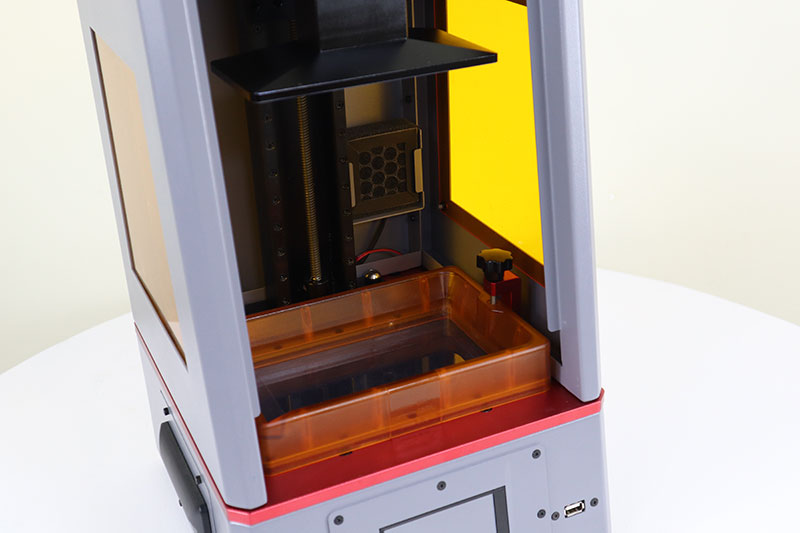

Спереди и по сторонам расположены окошки из пластика, не пропускающего ультрафиолет. Крышка, как и у D8, откидывается вверх и также не имеет никаких фиксаторов положения или мягких прокладок. В общем с крышкой стоит быть осторожнее и не ронять ее вниз, иначе она может повредить краску от удара.

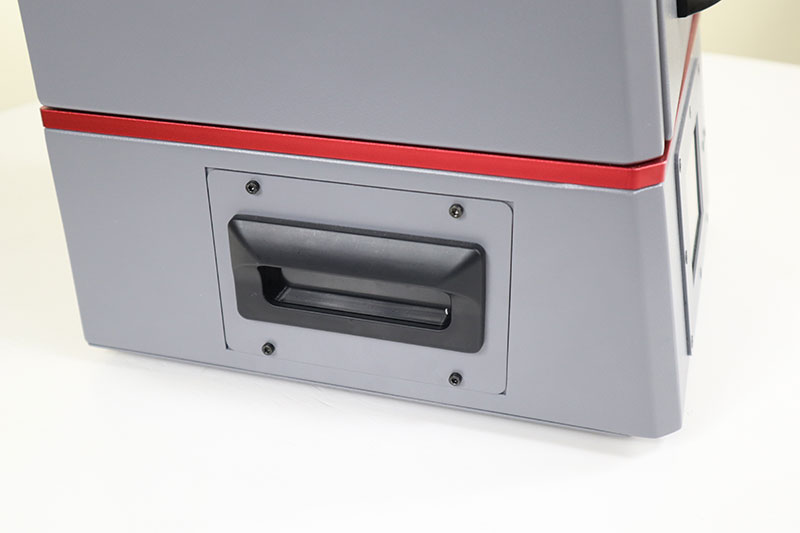

Слева и справа разместили ручки для удобной переноски принтера.

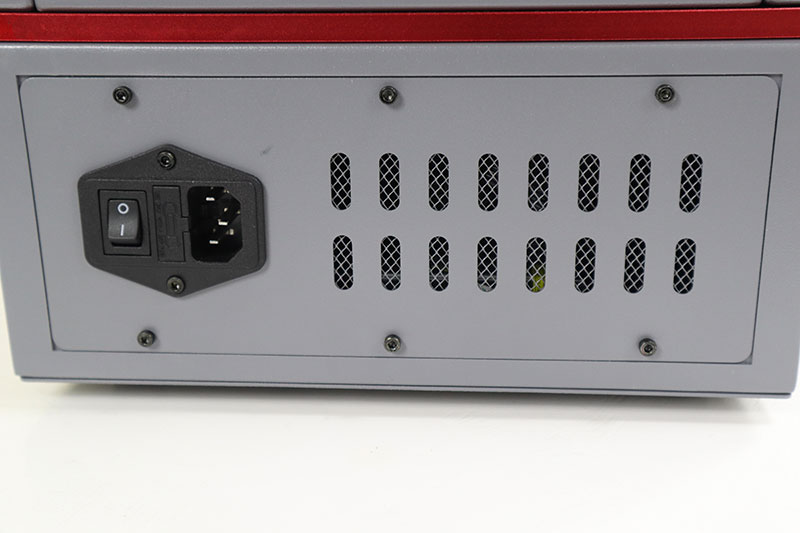

Сзади разъем подключения провода питания и кнопка включения.

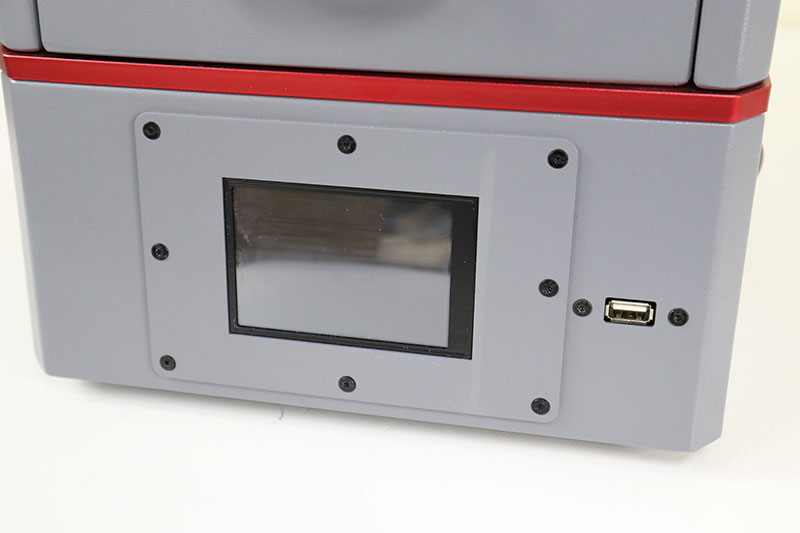

Внизу спереди расположился сенсорный экран и порт USB для флешки. Экран четкий, отклик хороший, но он показался нам немного бледноватым.

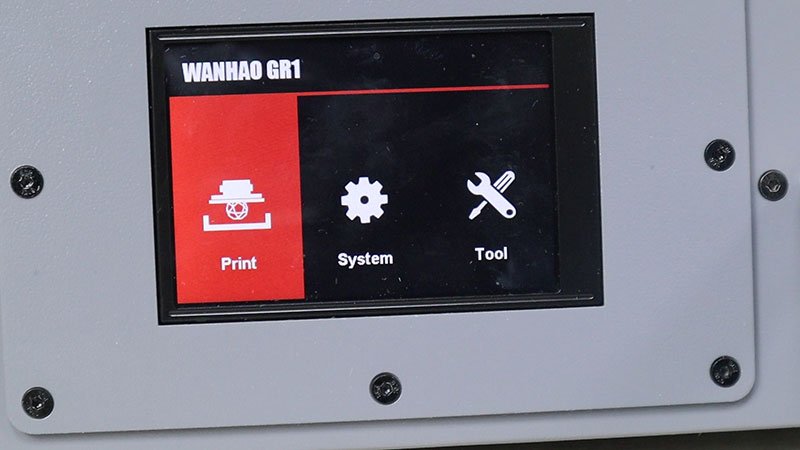

Интерфейс сенсорного экрана выполнен в красно-черном стиле Wanhao. В меню есть все необходимое.

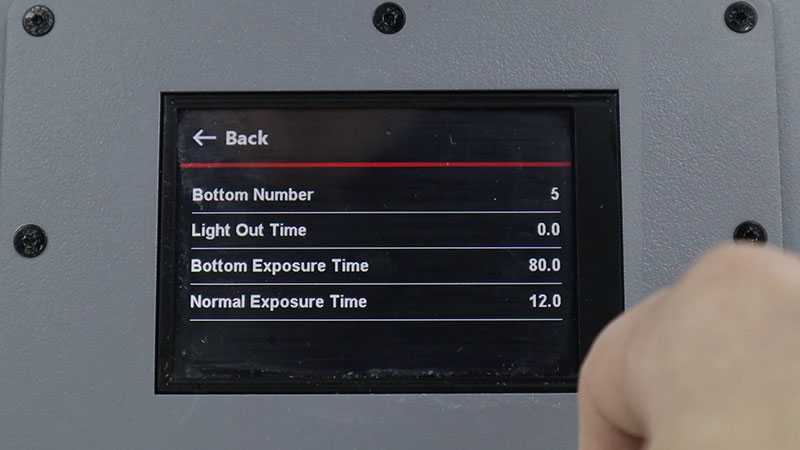

Из интересного - есть возможность менять настройки засветки прямо во время печати. Это может быть полезно, если нужно напечатать уже нарезанную модель новой смолой. Запускаете файл на печать, меняете время засветки и все, модель печатается уже с новыми настройками.

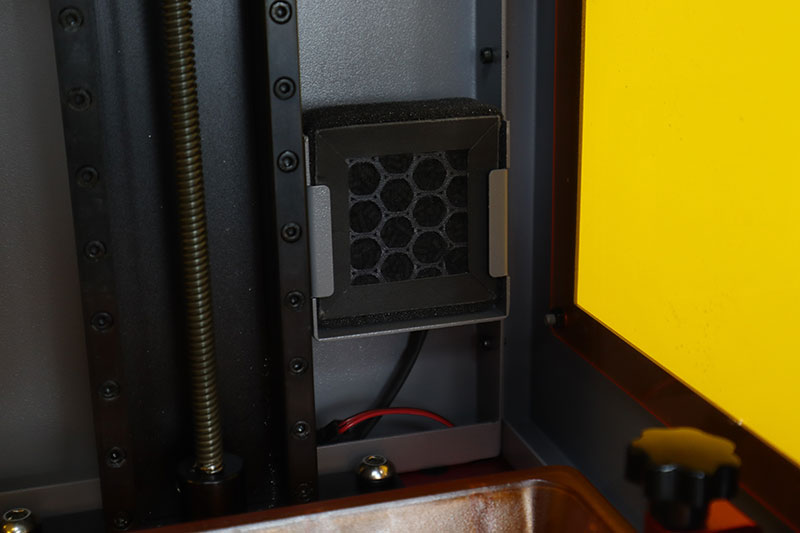

Внутри на задней стенке установлен угольный фильтр с вытяжным вентилятором.

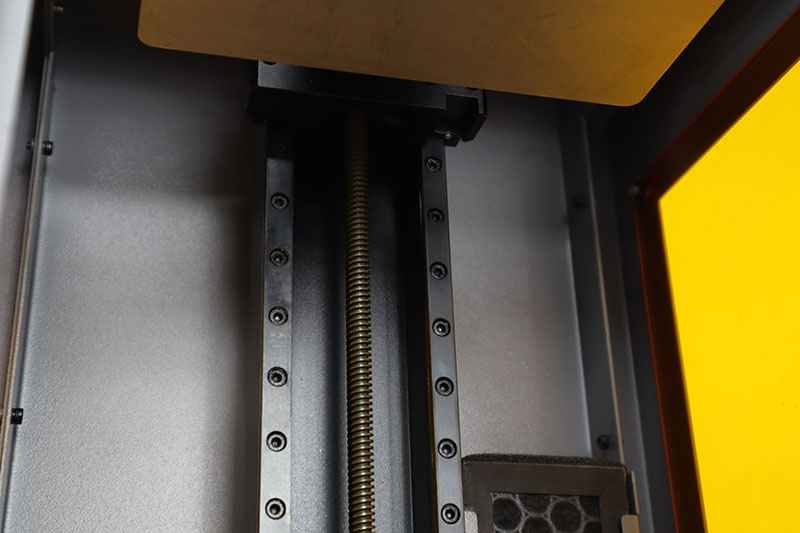

Ось Z перемещается по двум рельсовым направляющим и приводится в движение мотором через трапецеидальный однозаходный винт.

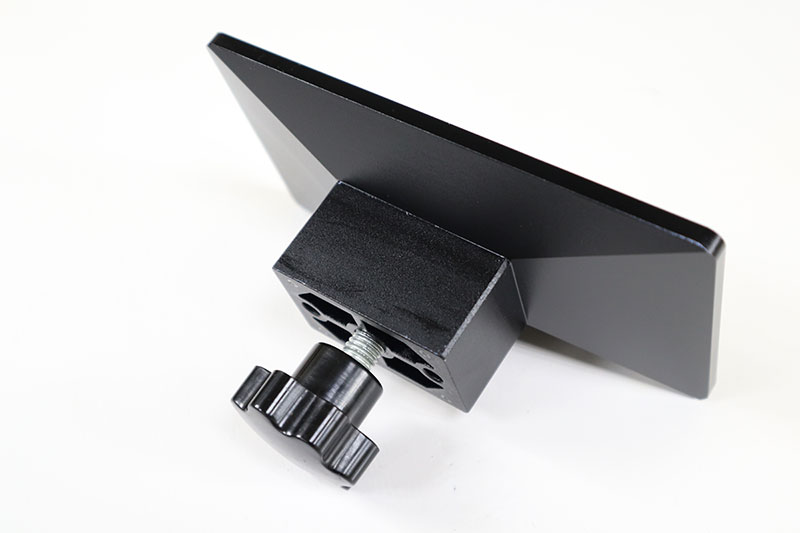

Печатная платформа совсем новая, по форме чем-то похожа на платформу Anycubic Photon S. Сверху она окрашена в черный цвет.

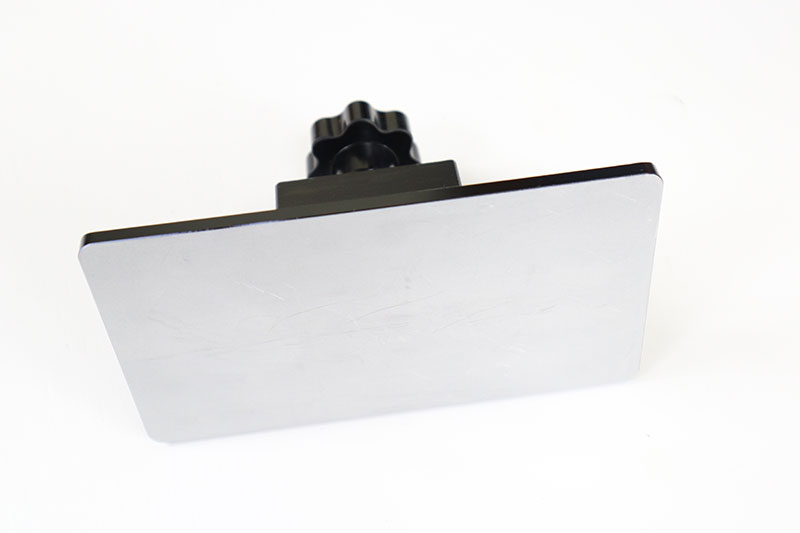

Нижняя часть не окрашена и имеет немного шероховатую поверхность для лучшей адгезии. Калибровка производится немного своеобразным способом, но об этом немного позже.

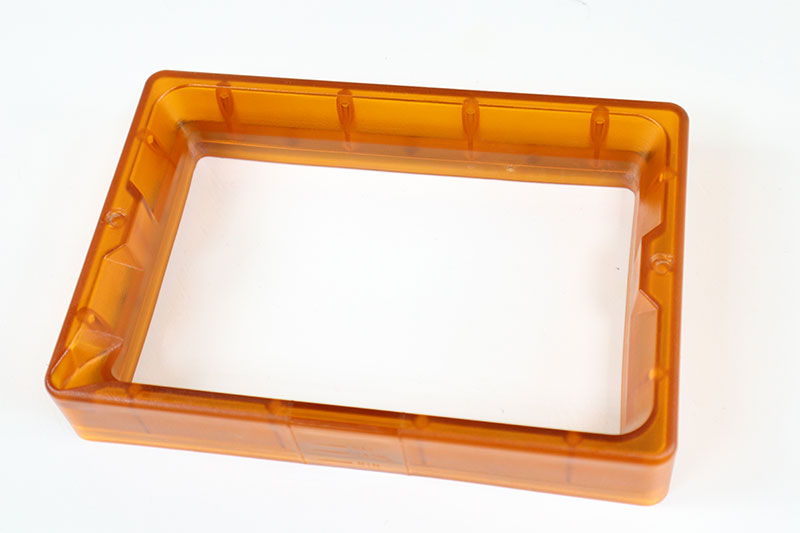

Ванна очень напоминает D8, только поменьше и в одном из углов имеется вырез для более удобного слива смолы.

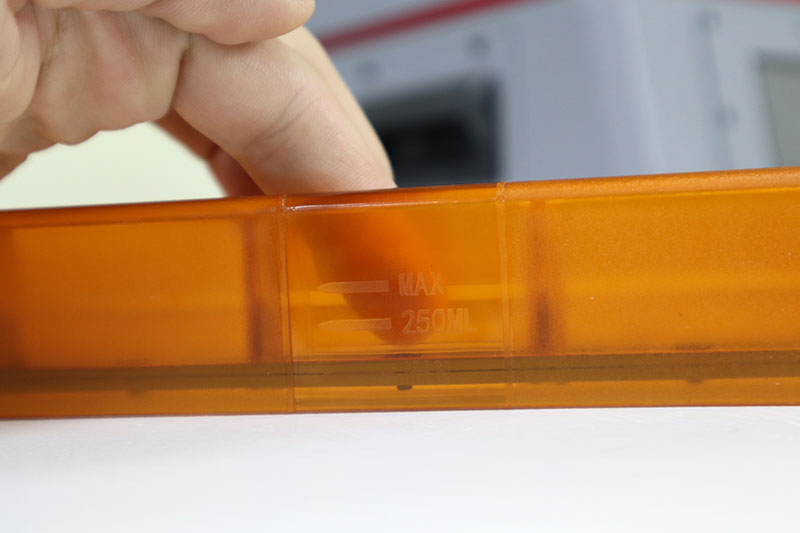

Посередине есть прозрачный участок с разметкой MIN, 250ml и MAX. Теоретически, с помощью этого окошка можно понять сколько смолы залито, а во время печати проверить, прилипла ли модель к платформе. На практике для определения количества смолы это кое-как пригодно, но что происходит на платформе абсолютно не видно.

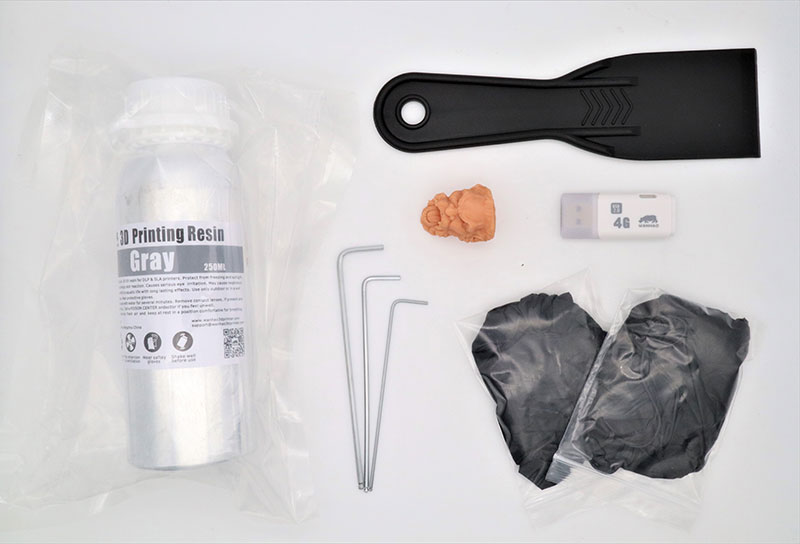

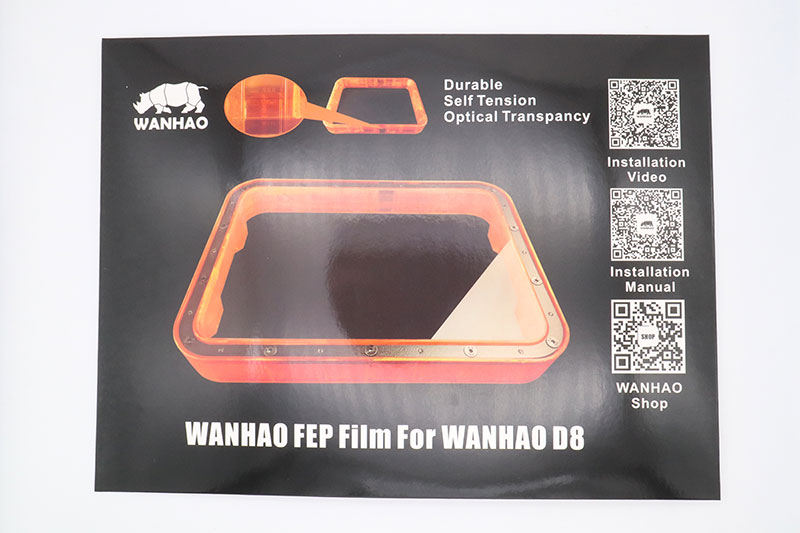

В комплектацию принтера входит: набор шестигранников, две пары черных перчаток, флешка на 4 гигабайта, пластиковый шпатель, бутылка смолы на 250мл, запасная FEP-пленка и напечатанная тестовая моделька кольца с кричащим мужиком.

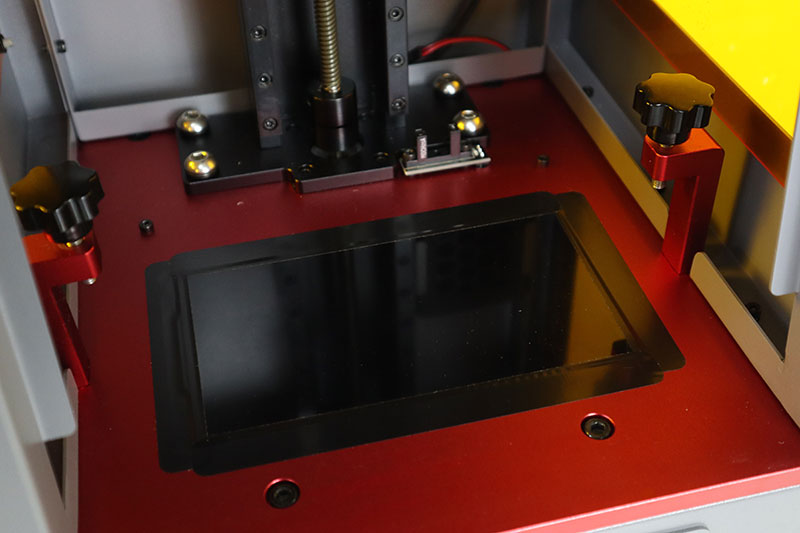

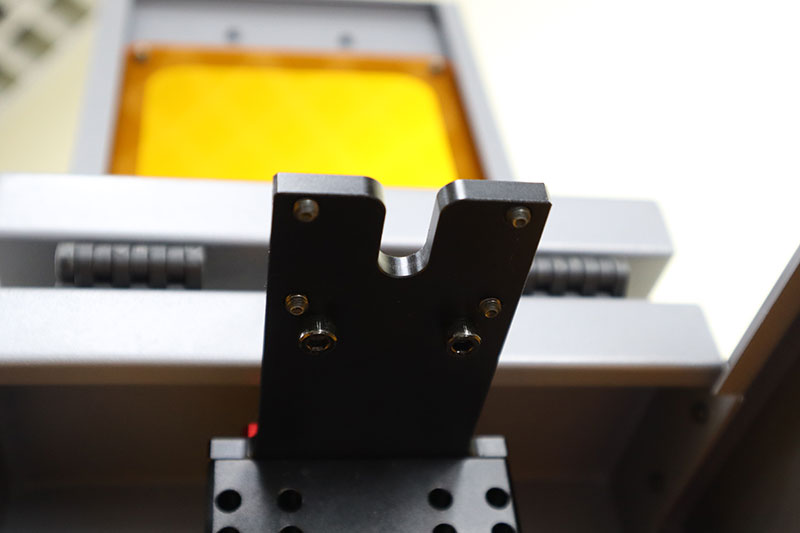

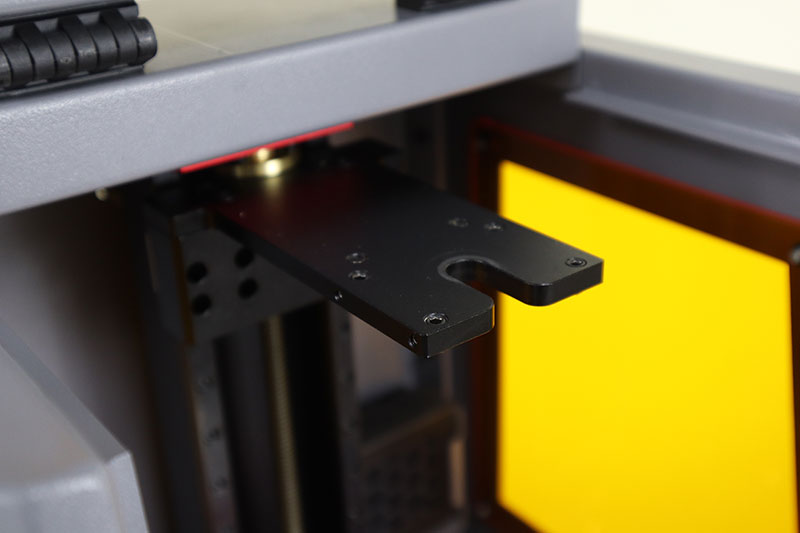

Калибровка платформы немного отличается от других принтеров. Основной принцип, конечно, такой же, платформа должна быть точно параллельна экрану и в нулевой точке находиться на расстоянии примерно 0.1мм от него. Но вот способ ее выравнивания весьма специфический. В каретке, к которой крепится платформа находятся 4 вертикальных резьбовых стопора, которые упираются в углы верхней части платформы. И еще 4 горизонтальных стопора по сторонам, которые должны фиксировать вертикальные стопоры.

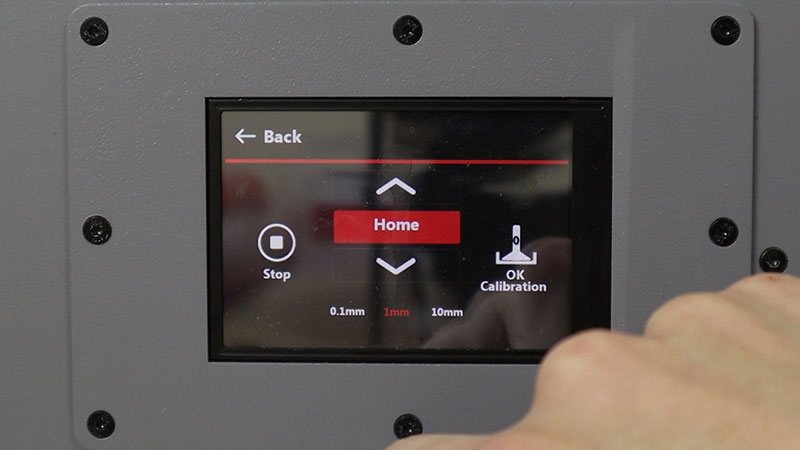

Процедура калибровки такая. Нужно выкрутить вертикальные стопоры. Снять ванну, на экран положить лист А4. Некоторые калибруют прямо с ванной, используя FEP-пленку для получения необходимого зазора. Но как показывает практика, без ванны удобнее контролировать прижим каждого из углов платформы. Поэтому мы калибруем с листом бумаги. Через меню принтера заходим в tools – move z-axis – home.

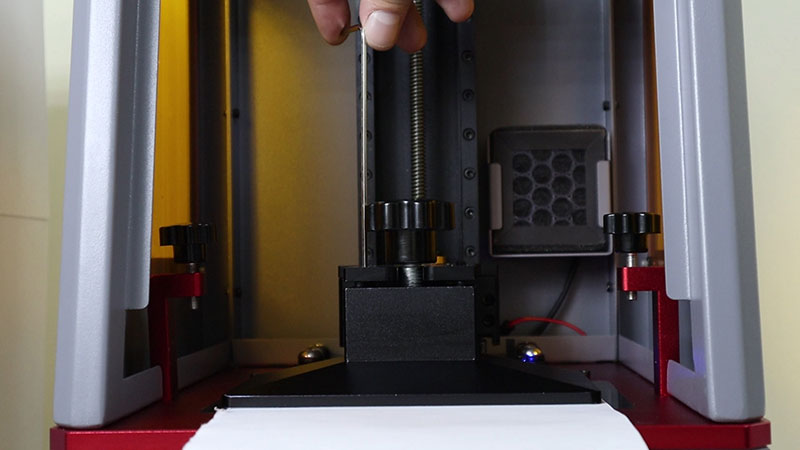

Каретка опустится вниз до нулевой точки. Устанавливаем платформу, не закручивая ее барашек. Шестигранным ключом закручиваем 4 вертикальных стопора так, чтобы они равномерно прижимали платформу к листу.
Процедура это не самая удобная, сложно понять, в какой момент прижим достаточный, но при этом не слишком сильный. В итоге нужно добиться, чтобы при закрученном барашке платформы, листок бумаги двигался с сопротивлением, равномерно по всем углам. Тогда можно закрутить стопоры по бокам, чтобы зафиксировать вертикальные. После этого нужно нажать на сенсорном экране кнопку Calibration OK и калибровка будет завершена.
Да, способ не самый удобный и требует определенной сноровки. Но у него есть один большой плюс - сама платформа не имеет подвижных элементов и все детали, которые отвечают за калибровку находятся на каретке. В результате калибровка не может случайно сбиться при снятии деталей с платформы.

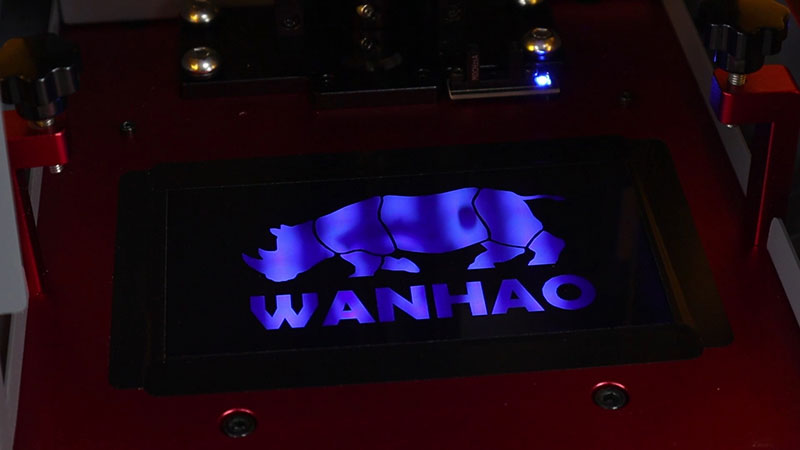

Также перед первой печатью желательно проверить работоспособность прожектора и ЖК-экрана. Для этого, перед тем как наполнить ванну фотополимером, нужно зайти в меню tools – detection, выбрать время засветки, нажать стрелочку вперед и Start Exposure. На экране должен появиться носорог с надписью Wanhao. Если он виден, значит прожектор и экран работают исправно, можно налить в ванну смолу и приступать к печати.

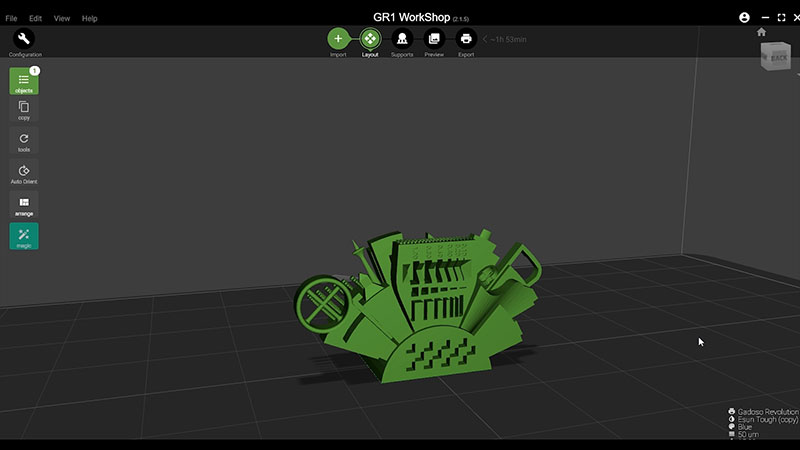

Для подготовки моделей к печати Wanhao сделали отдельный слайсер - GR1 Workshop. Сам по себе слайсер платный, но к принтеру прилагается лицензия для него. И да, Вам не показалось, он почти ничем не отличается от аналогичных слайсеров для Wanhao D7 и D8. Разве что цветовая гамма другая и файлы экспортируются в другом формате. Никаких существенных изменений мы так и не нашли.
Cлайсер неплохой. Работает быстро и плавно. Управление удобное. Весь необходимый функционал присутствует.

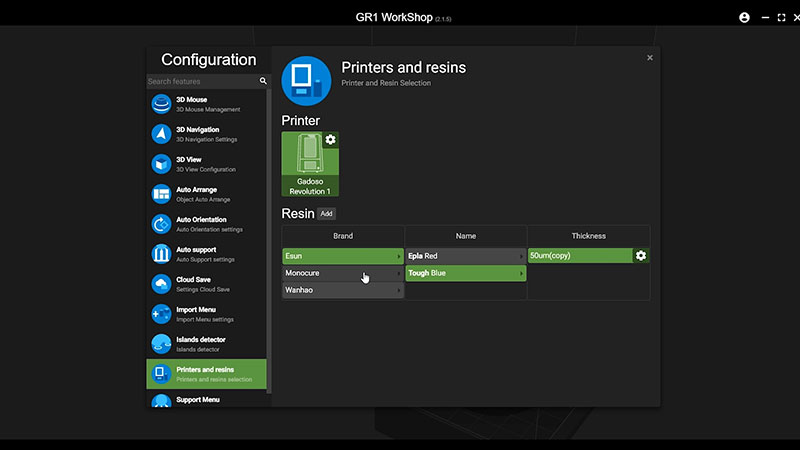

Есть возможность создавать профили для разных смол.
Можно делать модели полыми и создавать в них заполнение, вырезать сливные отверстия в моделях.

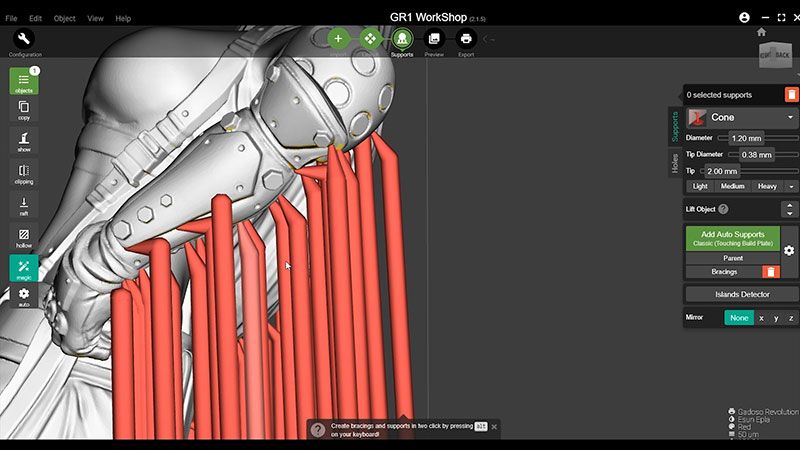

Конечно же, есть возможность настраивать и добавлять автоматические поддержки. Также можно редактировать их и расставлять вручную.

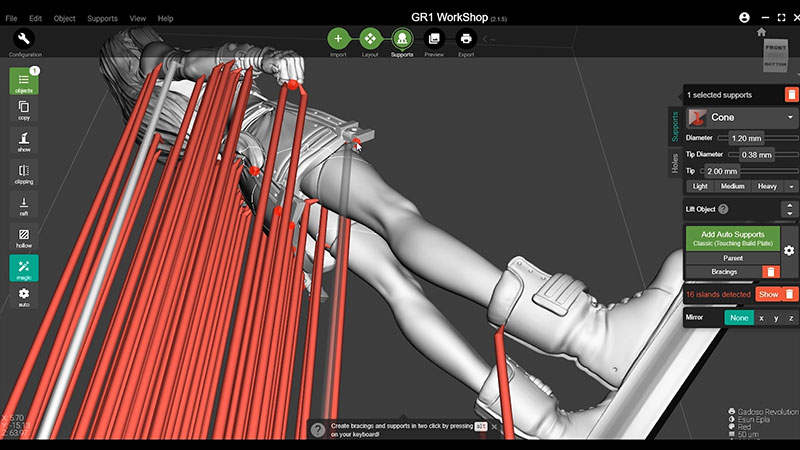

Есть интересная функция Islands Detector, детектор островов. Заключается она в том, что после расстановки поддержек, в автоматическом или ручном режиме, слайсер проходит по всем слоям и находит места, которые начинают печататься в воздухе, выделяет их и позволяет точечно расставить недостающие поддержки.
Не очень понятно, почему слайсер сам не может поставить их, зная где эти места. Ну да ладно, и так хорошо.
Из замеченных минусов, в автоматическом режиме поддержки часто выставляются вплотную, прилегая к поверхности модели. Что очень усложняет их удаление.
При проверке подготовленной модели нужно внимательно за этим следить. Это в общем-то и все, в остальном слайсер хороший.

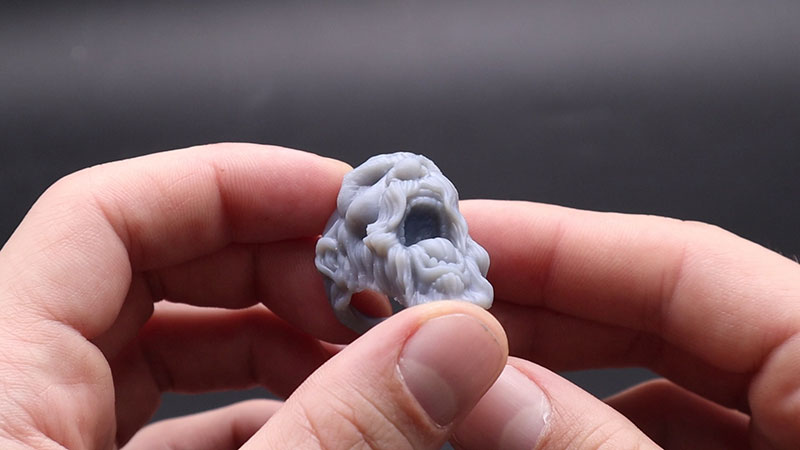

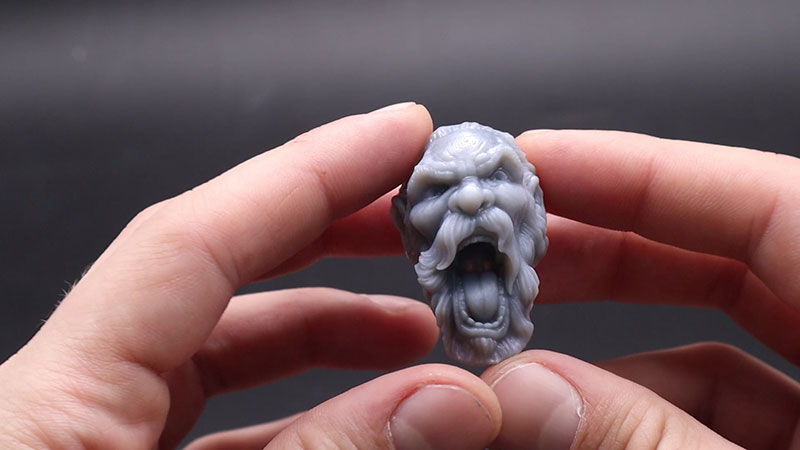

На флешке вместе с принтером находится уже нарезанный файл с тем же кольцом, которое лежало в коробке. Для начала попробовали напечатать его оригинальной серой смолой Wanhao. Кольцо напечаталось без проблем, по качеству не отличается от того, которое шло в комплекте. Детализация неплохая. Слои легли ровно. В общем все в порядке, первый тест пройден.

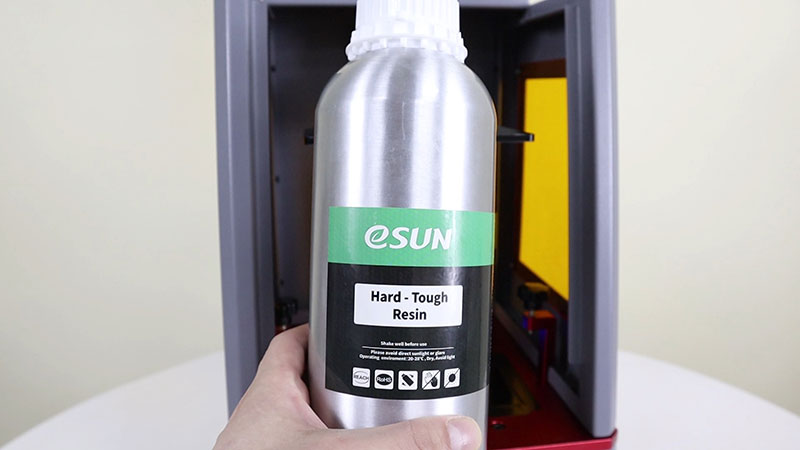

Залили синюю смолу ESun Hard-Tough, по заявлению производителя, данная смола должна обладать физико-механическими свойствами, сопоставимыми с ABS-пластиком.

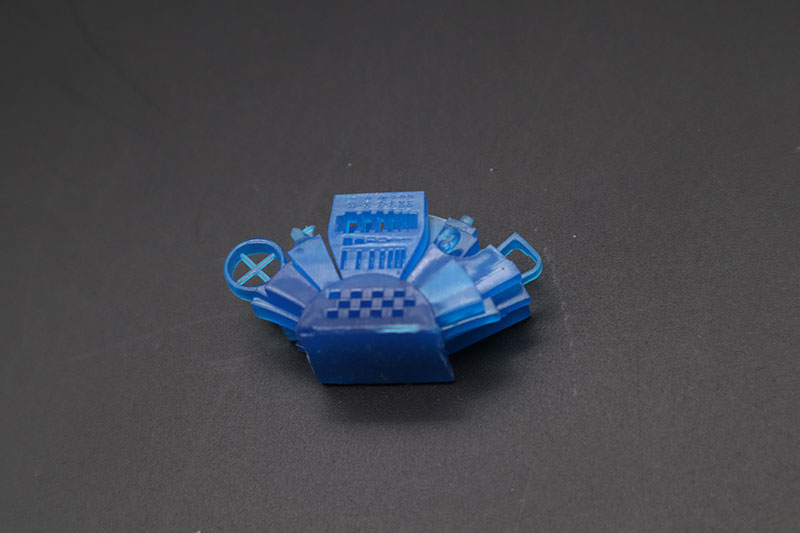

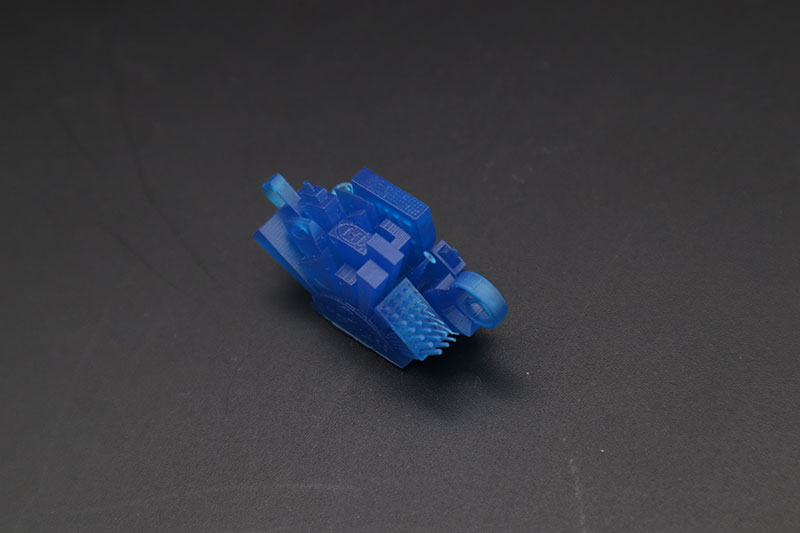

Получилось 60 секунд для первых слоев и 8 секунд для всех остальных при слое в 50 микрометров. Сам город получился: окошки на домах пропечатались, прорези до 0.4мм открыты, тоненькие столбики почти все на месте.

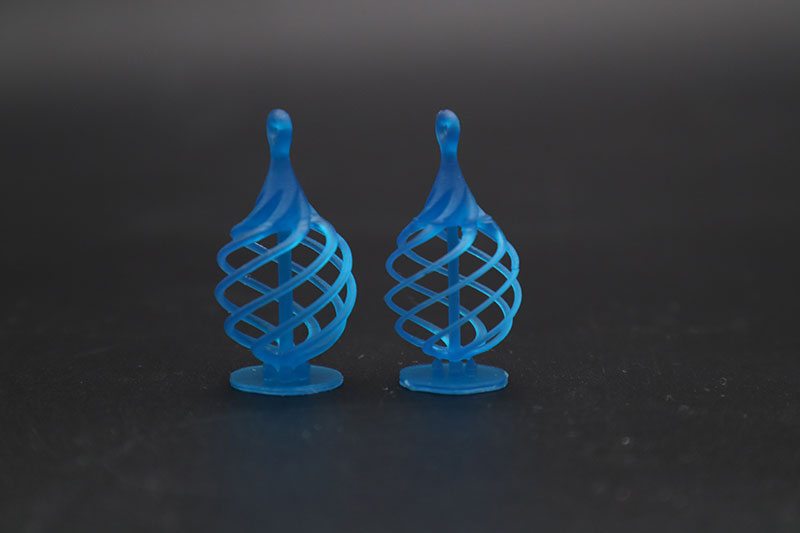

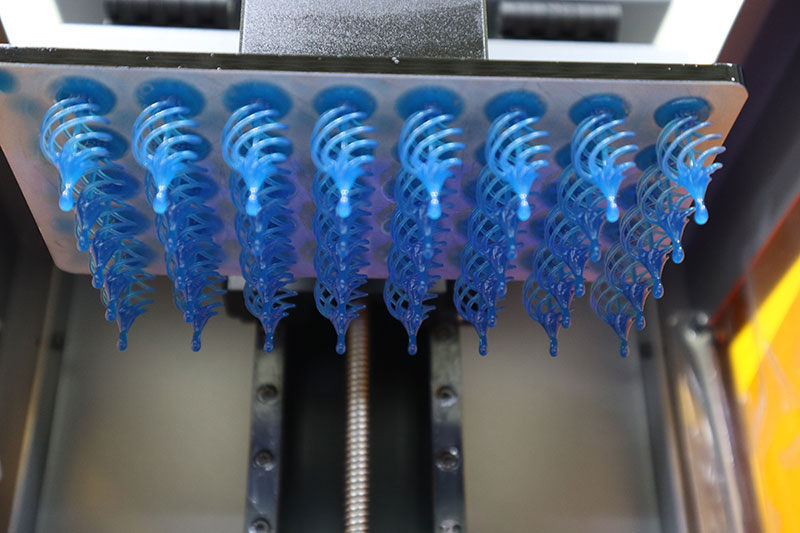

Той же смолой с такими же параметрами напечатали тест равномерности засветки. Он представляет из себя 40 одинаковых моделек, напоминающих маленькие елочные игрушки, с тонкими линиями закрученными по спирали.
Они расставлены по всей площади стола. Модельки напечатались все, но в одном углу, к сожалению, есть небольшой недосвет.
На первый взгляд это незаметно, но при прямом сравнении видно, что линии у модели, которая была в переднем правом углу, немного тоньше чем на остальных. Но даже она в итоге допечаталась до конца.

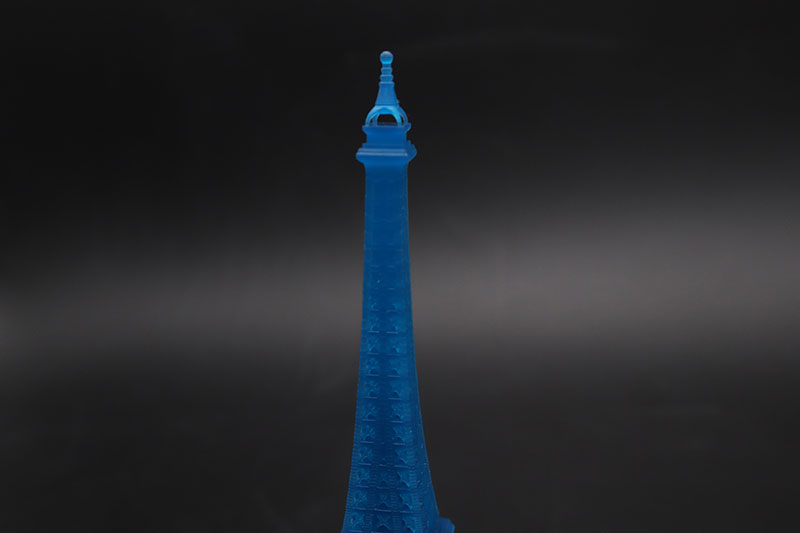

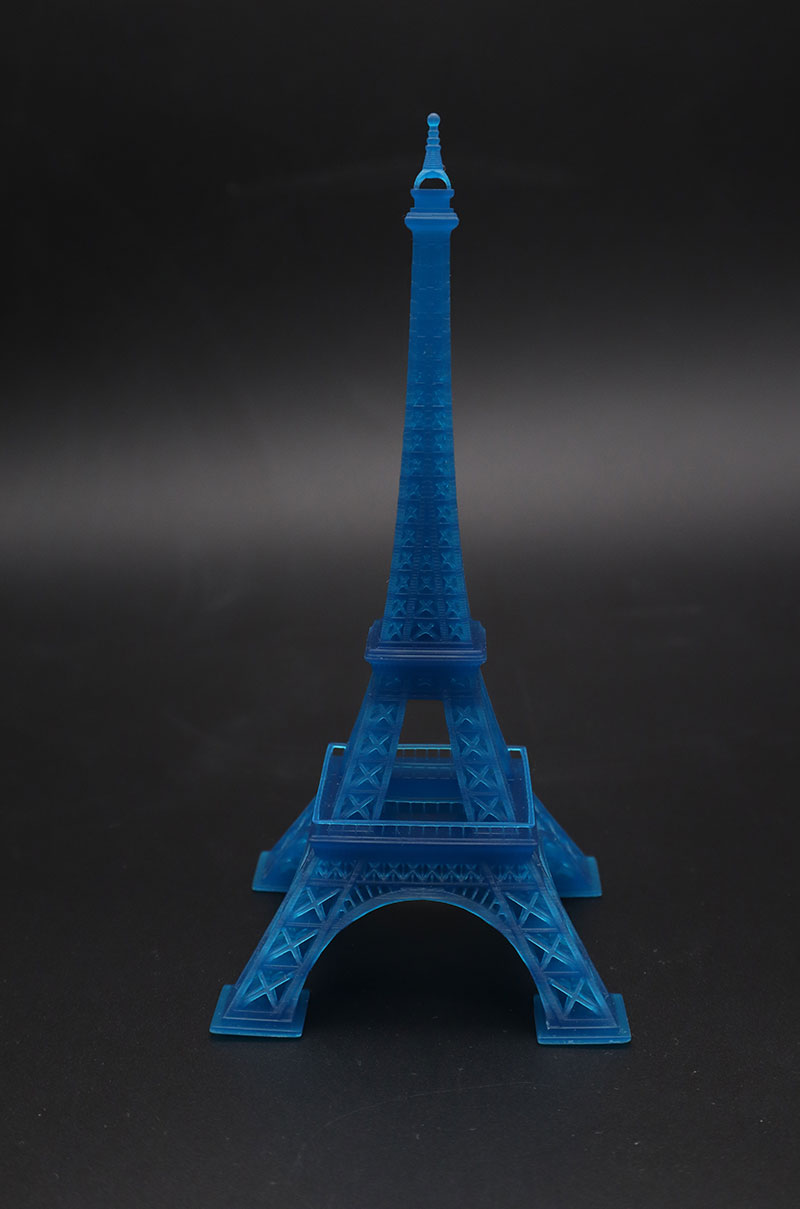

Далее напечатали очень популярную модель – Эйфелеву башню. Она печатается без поддержек, прямо на столе. Имеет сильные наклоны, мосты, тонкие элементы и отверстия. Она также напечаталась без проблем. В самом верху отверстия закрылись, либо мы недостаточно хорошо промыли модель в спирте после печати, или можно было сделать время засветки немного меньше. В целом башня напечаталась хорошо, даже перила, которые держатся на очень тонких столбиках, получились ровными.

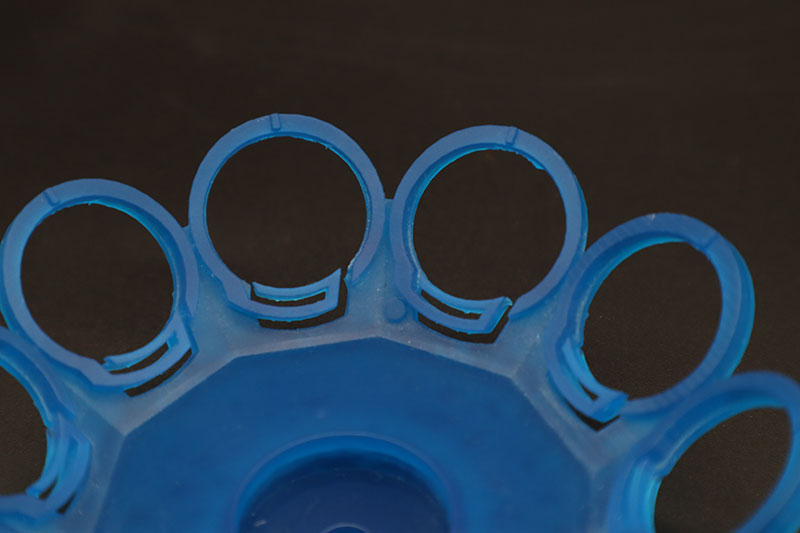

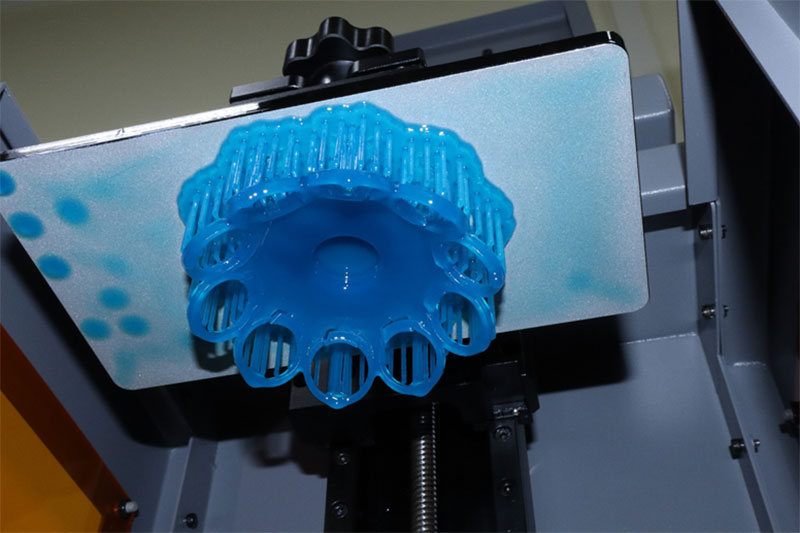

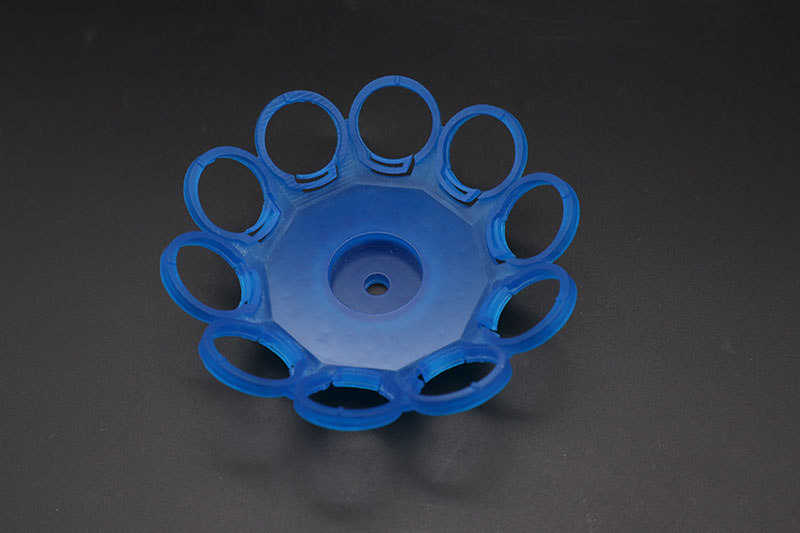

И последний тест с этой смолой. Это интересная и сложная для печати модель. Держатель линз для одного из наших клиентов.
Печатать ее под углом нет возможности, так как мелкие детали требовали бы поддержек, которые вряд ли получилось бы удалить. Поэтому модель положили плоским участком ровно на стол, для всего остального пришлось выставить много поддержек.

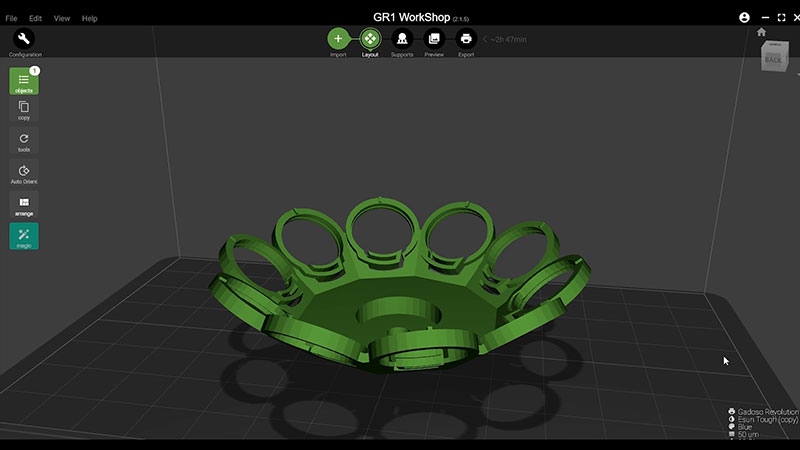

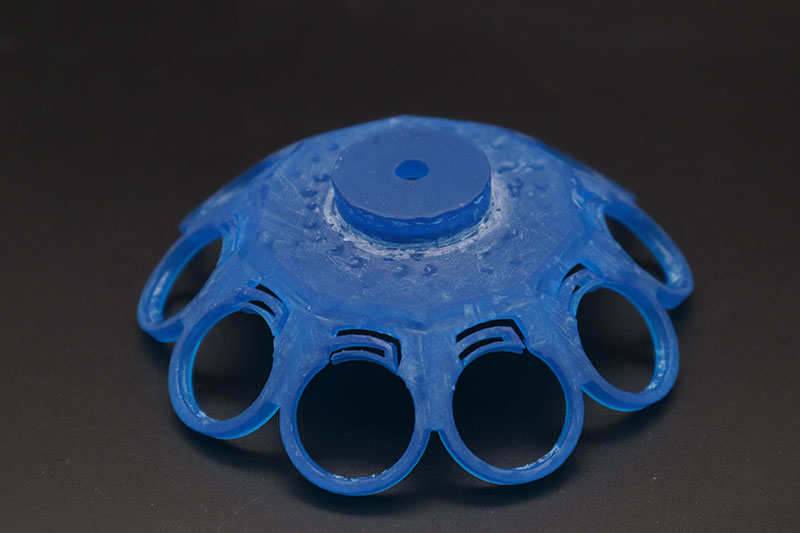

Частично автоматически, частично вручную с помощью функции Island Detector в GR1 Workshop. Снизу, где поддержки удерживали широкую горизонтальную поверхность, конечно, получилось не очень красиво.
Эту область пришлось хорошенько обработать дремелем.

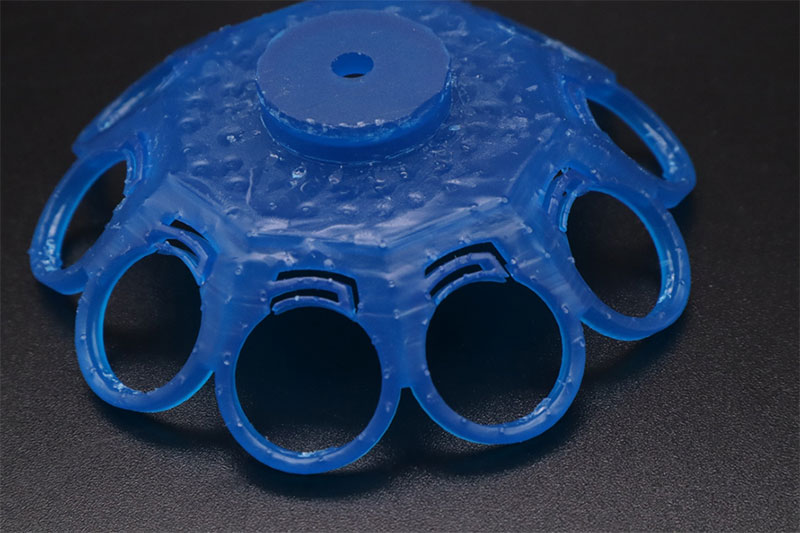

Но сверху все очень аккуратно и ровно. Подпружиненные элементы, которые должны фиксировать линзы, все до единого напечатались хорошо. Тут эта смола проявила себя во всей красе, она достаточно жесткая и при этом упругая. Фиксаторы отгибаются, не ломаясь, и нормально восстанавливают свою форму.

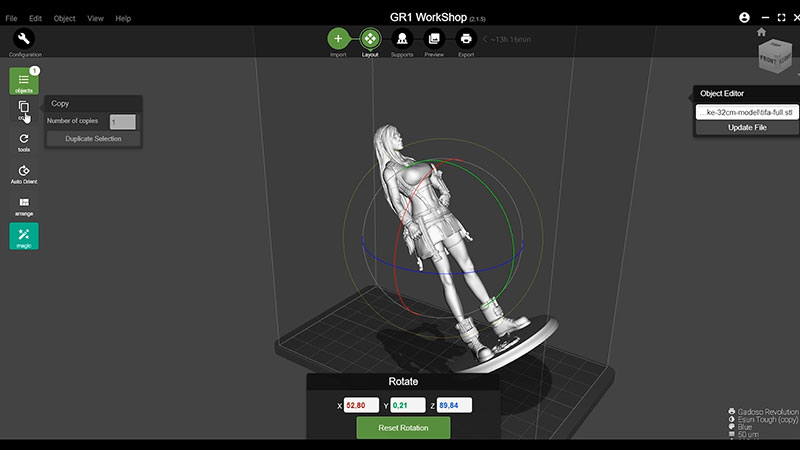

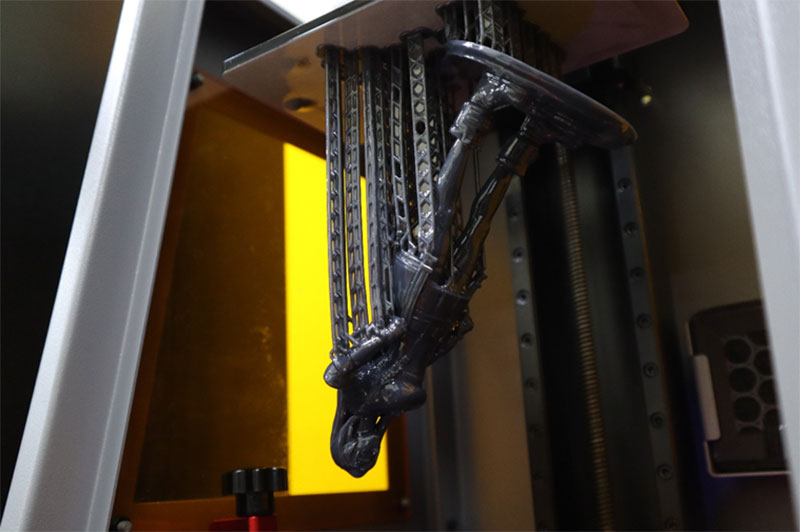

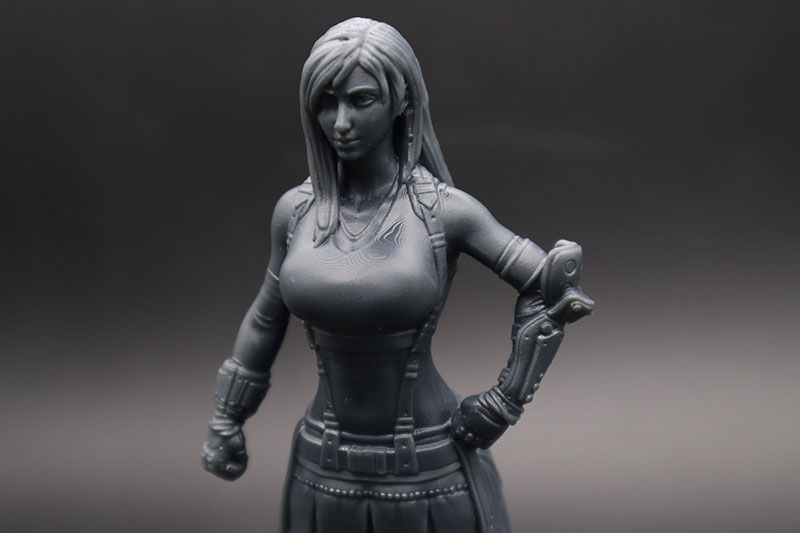

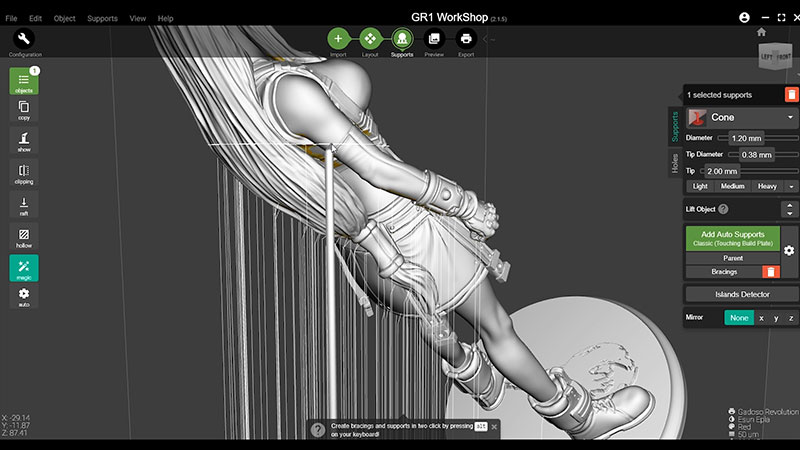

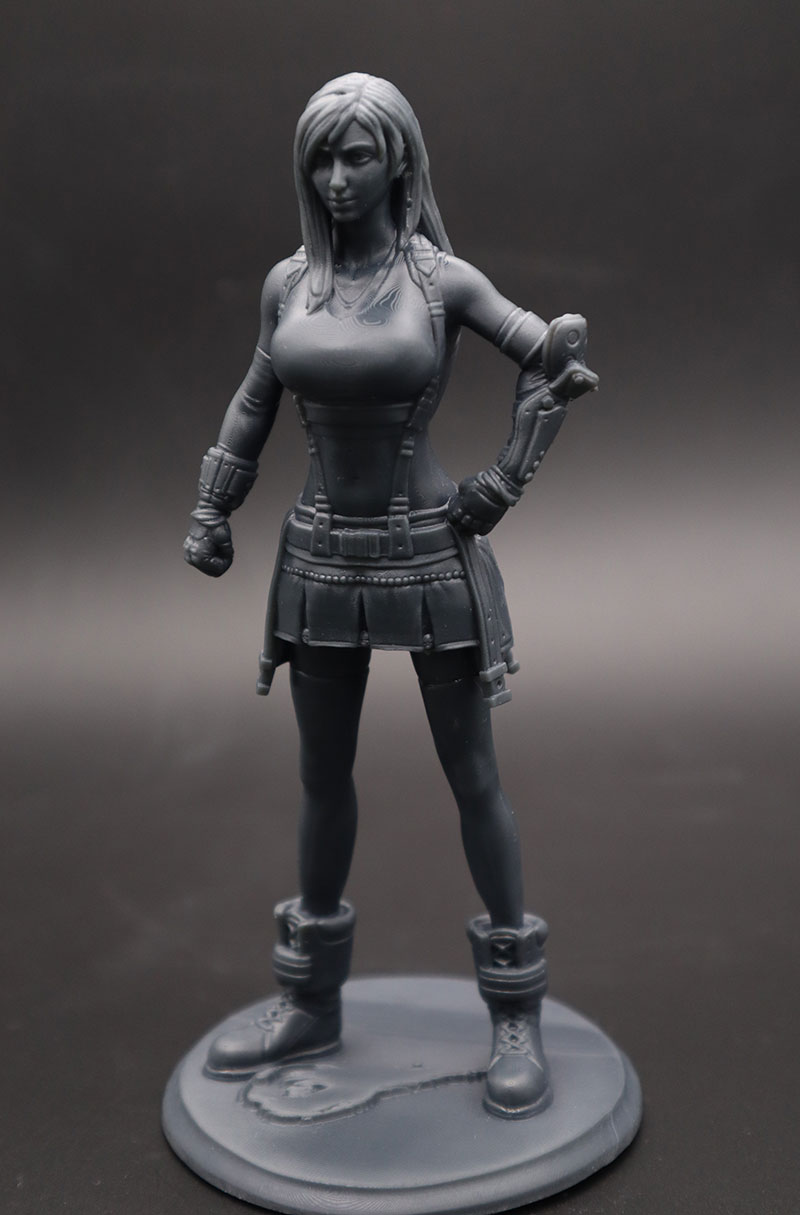

Смолой Monocure 3D Rapid GunMetal Grey напечатали фигурку Тифы Локхард из игры Final Fantasy. В слайсере повернули модель под углом и расположили на поддержках. Время засветки 70 секунд для первых слоев, 8 для всех остальных.
Поддержек оказалось недостаточно, подставка от них немного отцепилась и получилась кривовато.
Также из-за этого на поверхности местами есть небольшие полосы. Вероятно, при отрывании слоев от пленки ванной, модель немного сдвигалась. Некоторые поддержки слайсер выставил вплотную к поверхности модели и от них остались довольно сильные следы.
При нарезании в GR1 Workshop нужно внимательнее следить за такими местами. В остальном фигурка получилась хорошо.

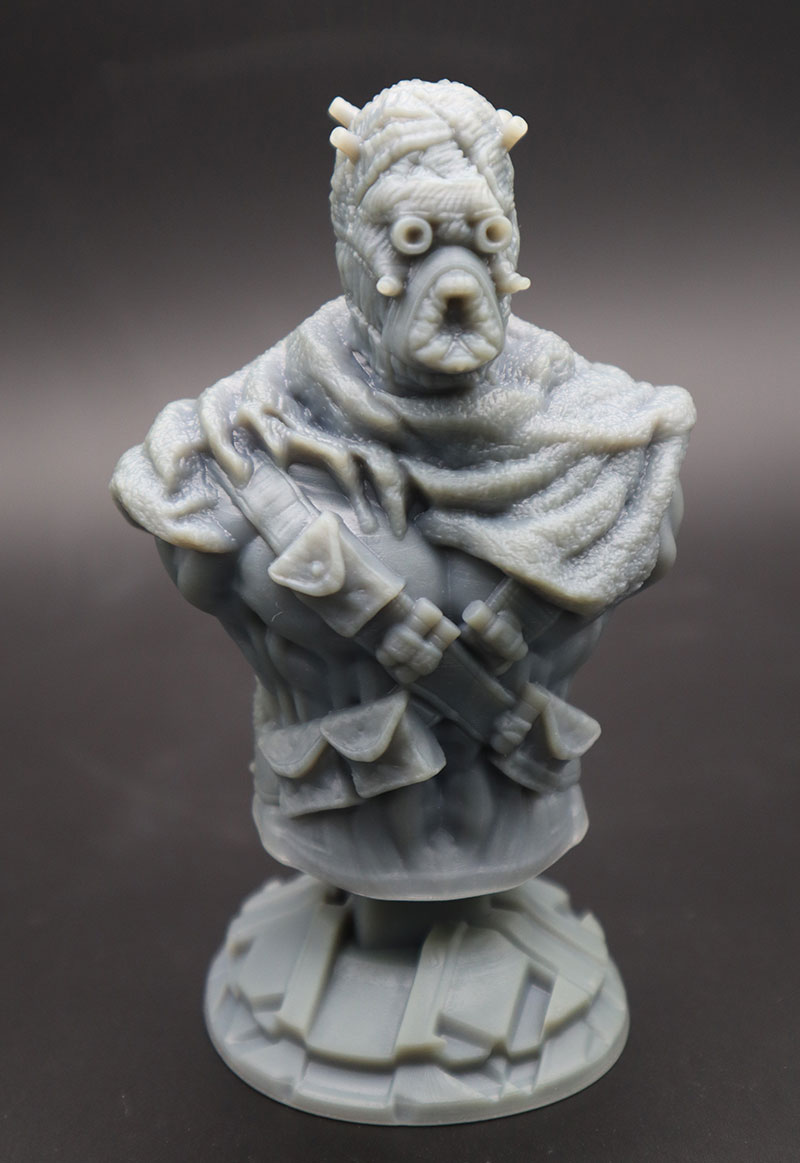

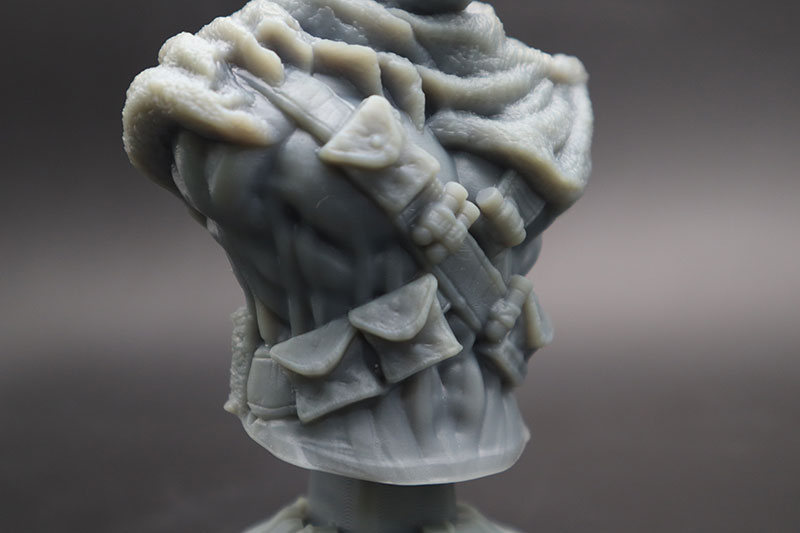

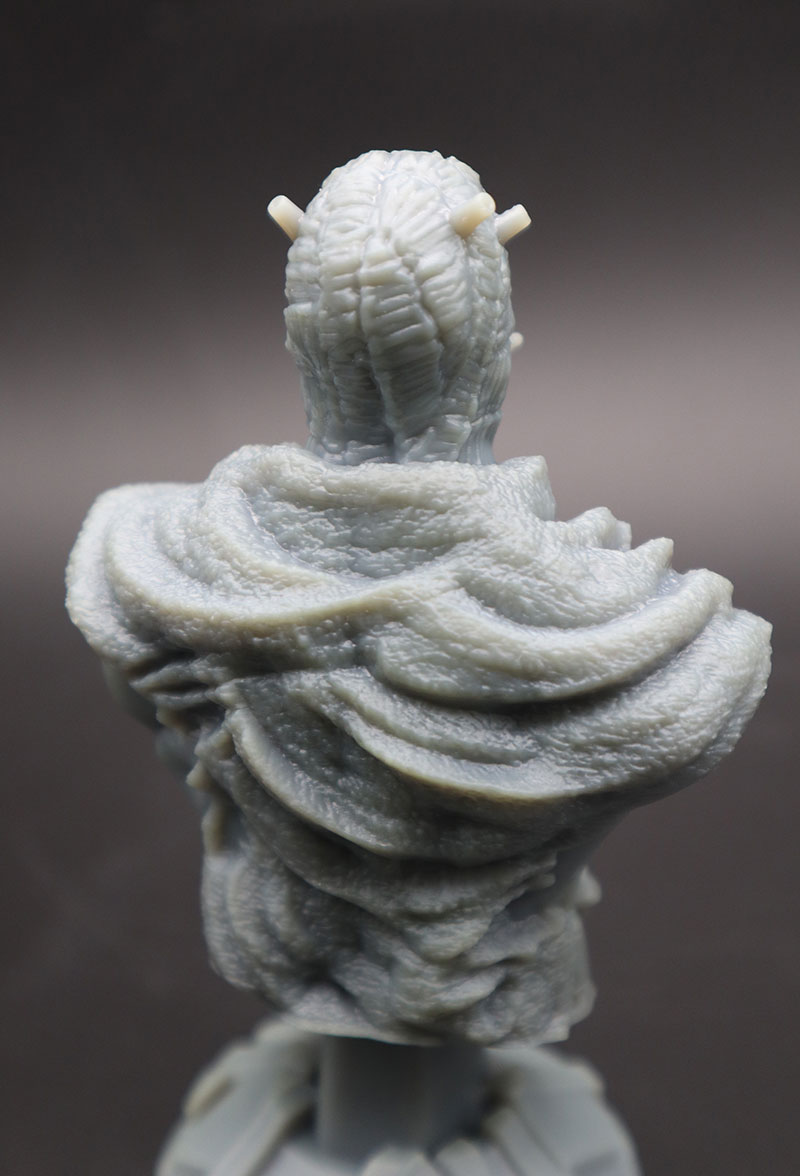

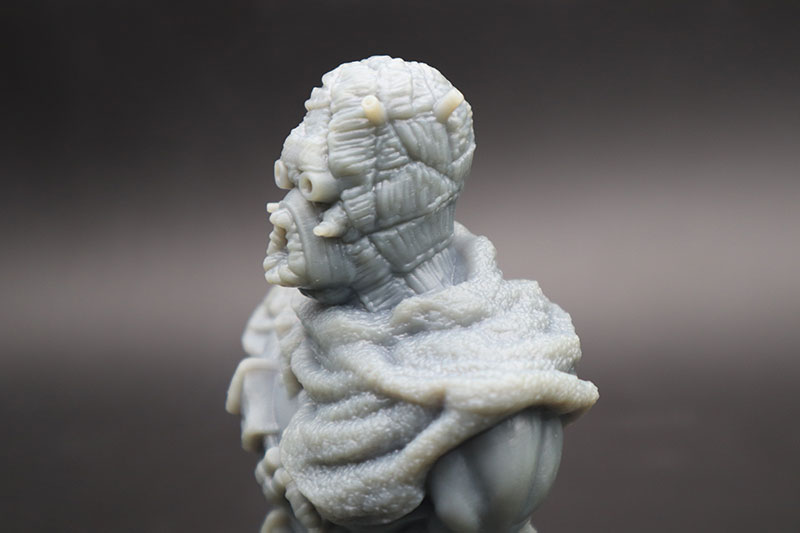

Еще одну фигурку напечатали смолой Monocure 3D Rapid Grey, она аналогична предыдущей, но обычного серого цвета. Это таскенский рейдер из вселенной Звездных Воин. Эта модель печатается из двух частей, подставка и сама фигурка.

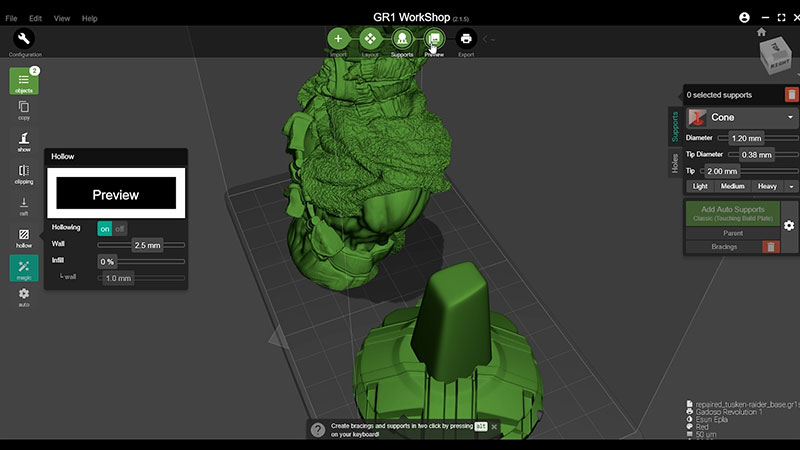

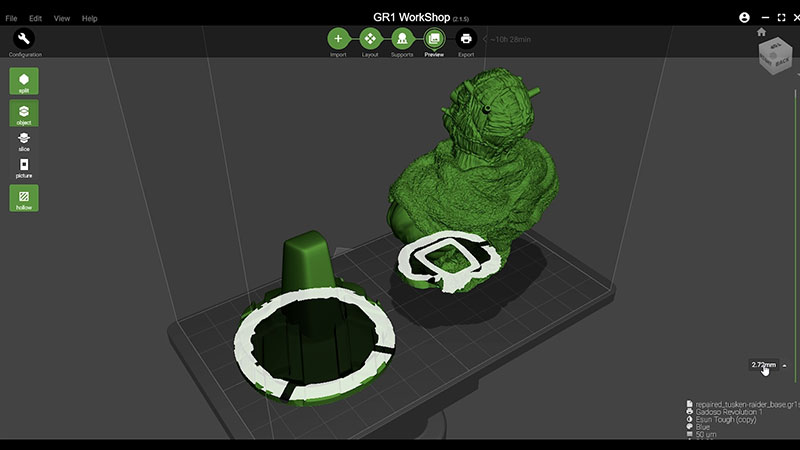

Обе части без проблем влезли на платформу GR1. В слайсере сделали их полыми внутри и создали по два отверстия для слива смолы.
Рейдер получился неплохо. Есть только пару чуть выпирающих слоев на гладких поверхностях. Но видно их только при определенном освещении. В целом смотрится хорошо. Правда смола немного желтеет после дозасветки, из-за этого модель кажется слегка поношенной.
Wanhao GR1 можно назвать достойным представителем в своем ценовом сегменте. Среди аналогичных принтеров его выделяет увеличенная, по сравнению с Anycubic Photon S или Elegoo Mars, область печати. Из-за этого, правда, пришлось немного пожертвовать точностью по осям XY, но на качестве печати это почти не сказывается. Надежный корпус, удобный сенсорный экран, угольный фильтр, две рельсовые направляющие на оси Z, хороший слайсер в комплекте. Достаточно равномерная засветка, только в одном углу есть небольшой недосвет, но возможно, это проблема конкретно нашего экземпляра. Не очень удобная, зато надежная калибровка.
Революционным принтером GR1 мы бы все-таки не назвали, кардинальных отличий от предыдущих фотополимерных моделей Wanhao нет. Но все же есть некоторые приятные изменения, о которых мы писали в обзоре. Зачем был выпущен GR1? Логика Wanhao вполне очевидна. Цена на него незначительно отличается от D7, он гораздо дешевле, чем D8*, и область построения – нечто среднее. По сути GR1 – это золотая середина Wanhao и точно найдет своего покупателя.
* Wanaho D7 Plus 38500 руб.
Wanhao GR1 44900 руб.
Wanaho D8 85000 руб.
