Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8
Логотип сайта
30.01.2019

Здравствуйте, в данном обзоре вашему вниманию предлагается новинка от производителя Wanhao - фотополимерный принтер Duplicator 8.

Обзор 3D принтера Wanhao Duplicator 8

Принтер печатает по технологии DLP (LCD).

Пару слов о технологии печати:

DLP - переводится как цифровая светодиодная проекция. Метод основан на использовании фотополимерных смол, затвердевающих при облучении ультрафиолетовым светом. LCD – это так давно применяемый метод создания изображения на ЖК-дисплее, позволяющий контролируемому ультрафиолетовому излучению проходить через ЖК-экран. Эта революционная система представляет собой новый способ печати, в котором в качестве источника энергии используется ультрафиолетовый свет для инициирования свободнорадикальной полимеризации, необходимой для превращения жидкой смолы в затвердевший объект.

Устройство поставляется тщательно упакованным в картонную коробку, удобную для транспортировки.

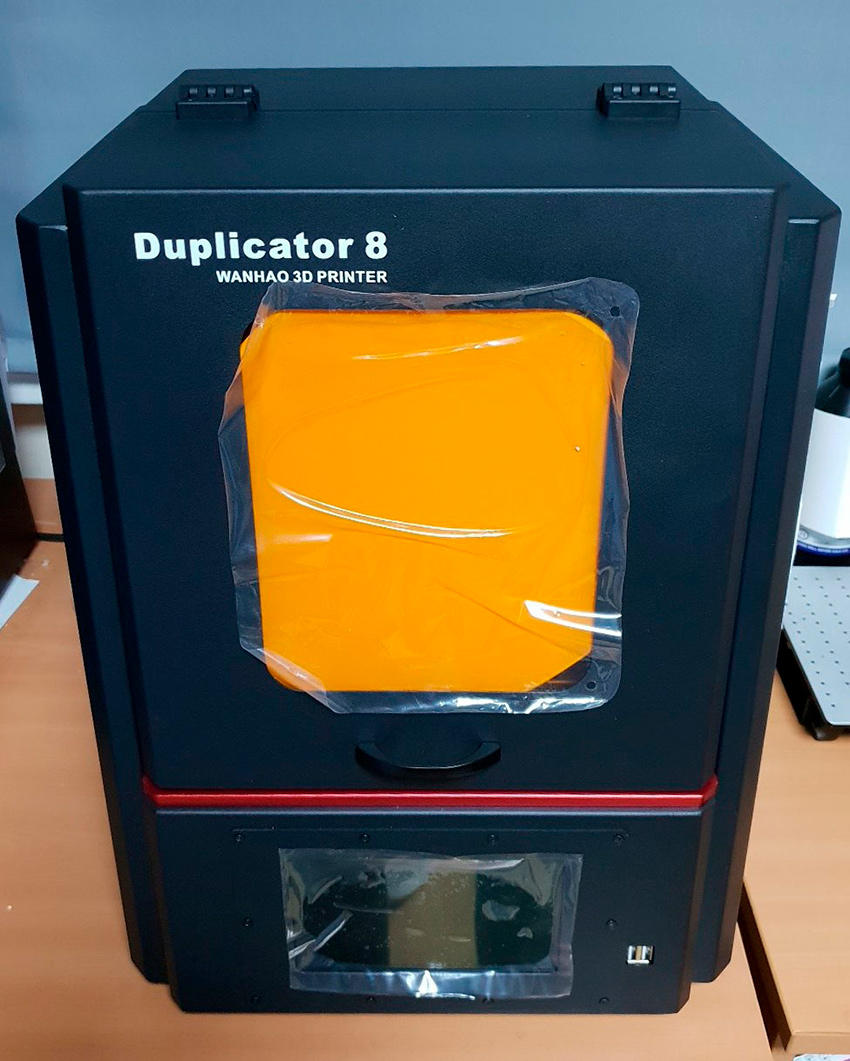

Смотровые окошки, сенсорный дисплей и внутренние детали упакованы в защитную пленку:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

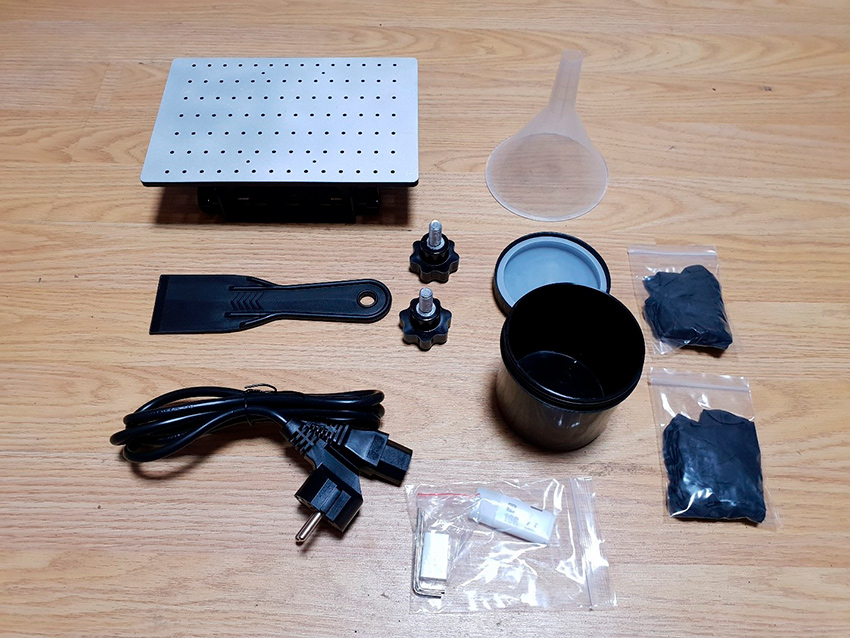

Начнем рассматривать аппарат с его комплекта поставки:

Обзор 3D принтера Wanhao Duplicator 8
  1. Флешка на 8 Гб
  2. Ключ для подключения по WI-FI к ПК
  3. 2 шестигранных ключа для снятия передней и задней крышки
  4. Воронка
  5. 2 винта для крепления платформы
  6. Шнур питания 220 В
  7. 2 комплекта медицинских перчаток
  8. Шпатель для снятия моделей
  9. Баночка для слива материала с плотной крышкой для его хранения

Также производитель рекомендует дополнительно приобрести для комфортной печати и постобработки следующее:

  1. Дополнительные комплекты перчаток
  2. Бумажные салфетки или полотенца
  3. Пластиковый контейнер для промывки изделий
  4. Изопропиловый или этиловый спирт, что исходя из опыта DLP печати кажется весьма разумным, тем более данные компоненты доступны и недороги, но весьма облегчат работу с изделием и постобработку отпечатков, которая в свою очередь прямо сказывается на качестве готового продукта.

Конструктивные особенности:

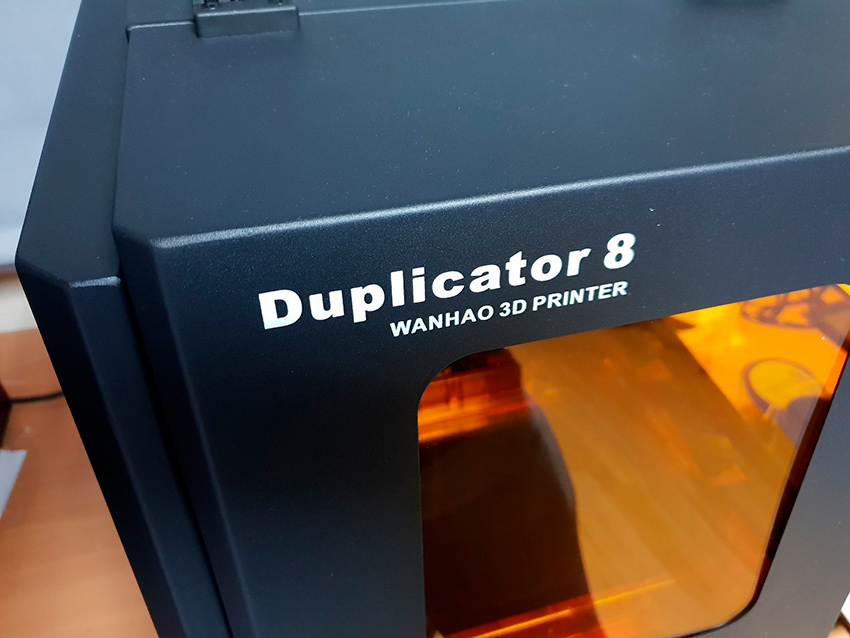

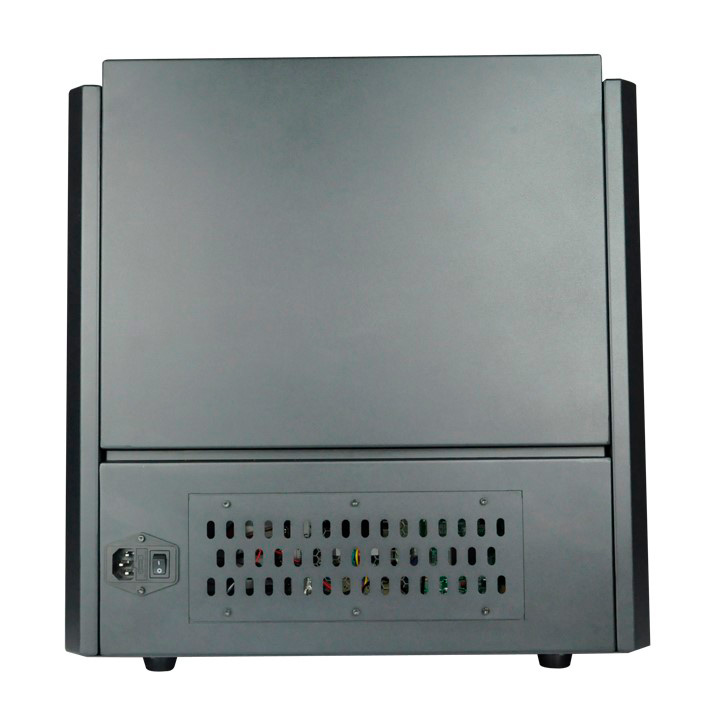

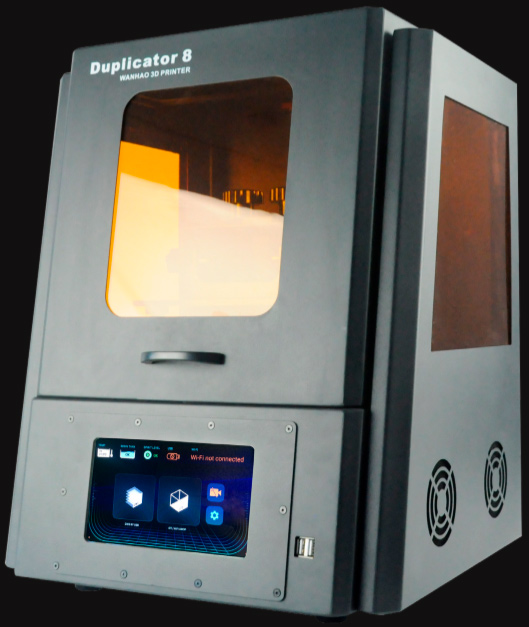

Принтер выполнен в цельнометаллическом черном корпусе со смотровыми окошками из пластика с УФ-защитой для наблюдения за процессом роста модели. Компактен, его вполне можно разместить на письменном столе, также оснащен достаточно большим и удобным сенсорным экраном.

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

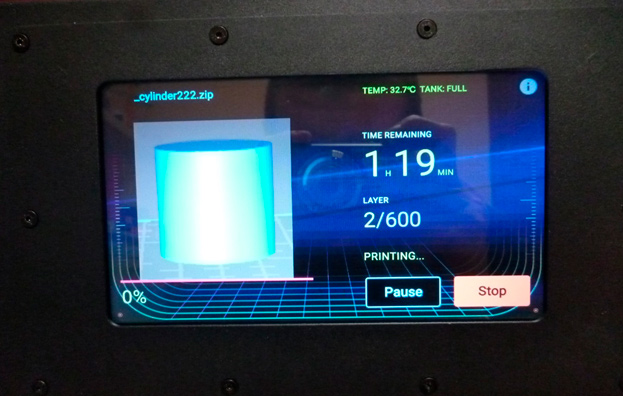

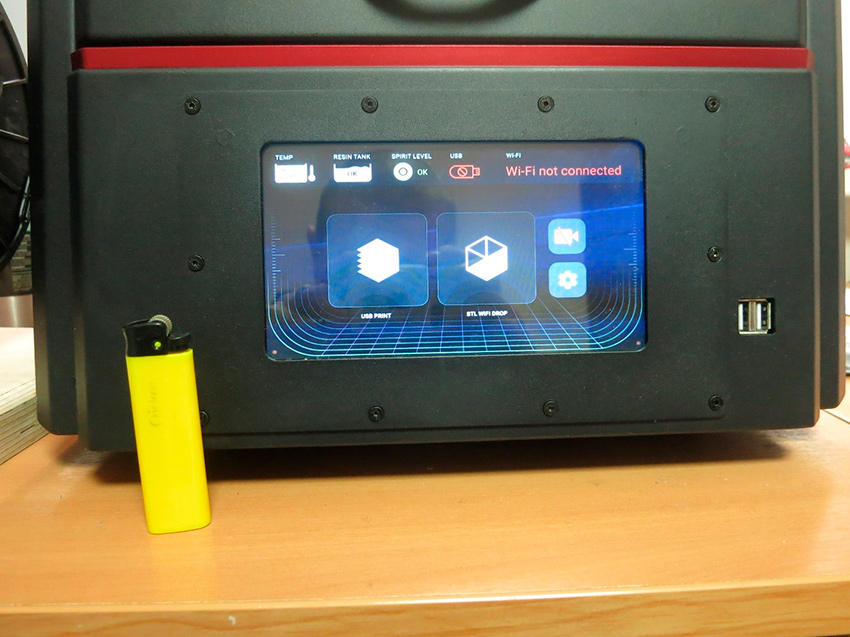

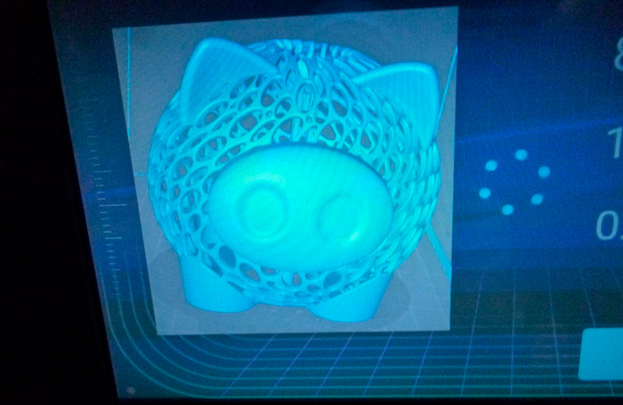

Сенсорный экран для управления и контроля за печатью отображает весь процесс печати объекта: изображение модели, количество слоев, время до конца процесса, так же с его помощью можно управлять всеми настройками и параметрами принтера и используемого материала. Несомненно, это огромный плюс данной модели, как с точки зрения эргономики, так и информативности.

В главном меню на экране есть значок камеры, которой по факту в принтере нет. Видимо у Wanhao изначально была такая задумка, которую в дальнейшем когда-нибудь воплотят в реальность.

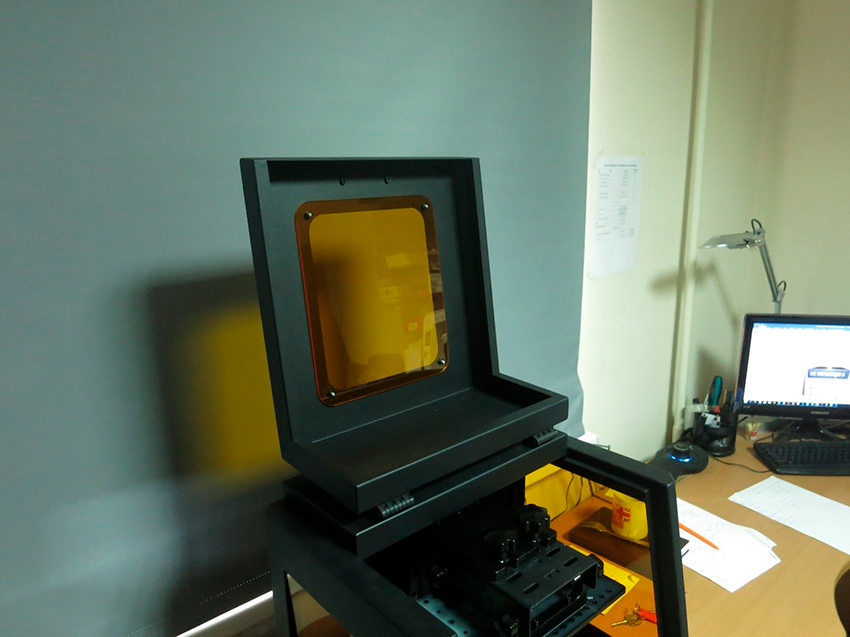

В отличие от предыдущих моделей Wanhao, принтер оснащен удобной дверцей:

Обзор 3D принтера Wanhao Duplicator 8

Все крепления, винты и прочее выполнены на достойном уровне, в целом внешний вид произвел приятное впечатление. Загрузка файлов данных производится через USB накопитель (2 разъема на передней панели управления), а также путем подключения по WI-FI к ПК или иному устройству, что является существенным новшеством для компании Wanhao. Из недостатков стоит отметить отсутствие кнопки «вкл. – выкл». на передней панели аппарата. Включение и отключение производится «по питанию», что в свою очередь диктует необходимость свободного доступа к задним разъемам.

Обзор 3D принтера Wanhao Duplicator 8

Технические характеристики:

Система засветки полимера УФ лампы 405 нм
Область печати 192*120*180 мм
Программное обеспечение Внутренний слайсер Wanhao
Скорость печати До 30 мм\час
Точность X – 0.075 мм
Y – 0.075 мм
Z – 0.035 – 0.1 мм
Вес нетто 22 кг
Материал платформы построения Алюминий
Питание 110-250 В, 50-60 Гц

Внутреннее устройство и электроника:

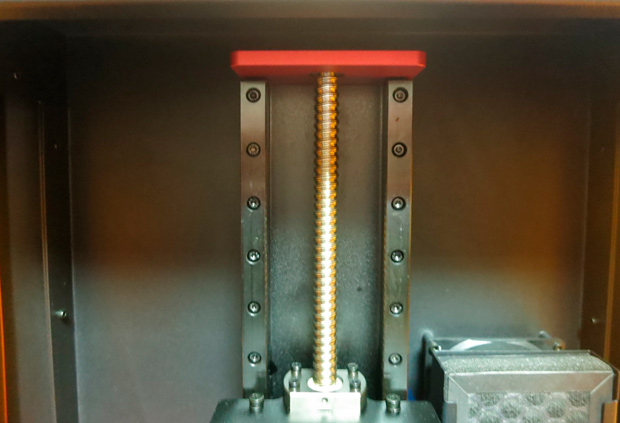

Из внутренних особенностей стоит отметить наличие фиксации направляющей по оси Z:

Обзор 3D принтера Wanhao Duplicator 8

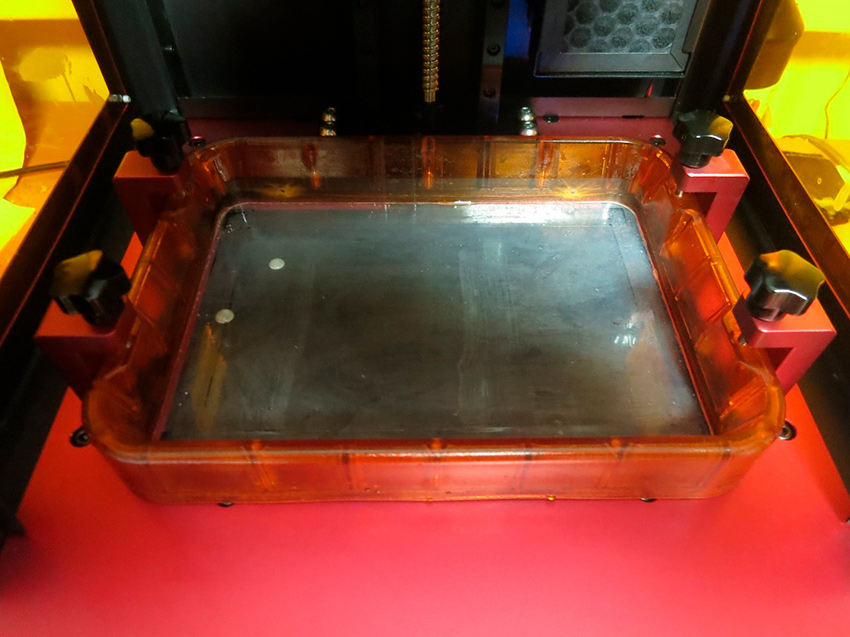

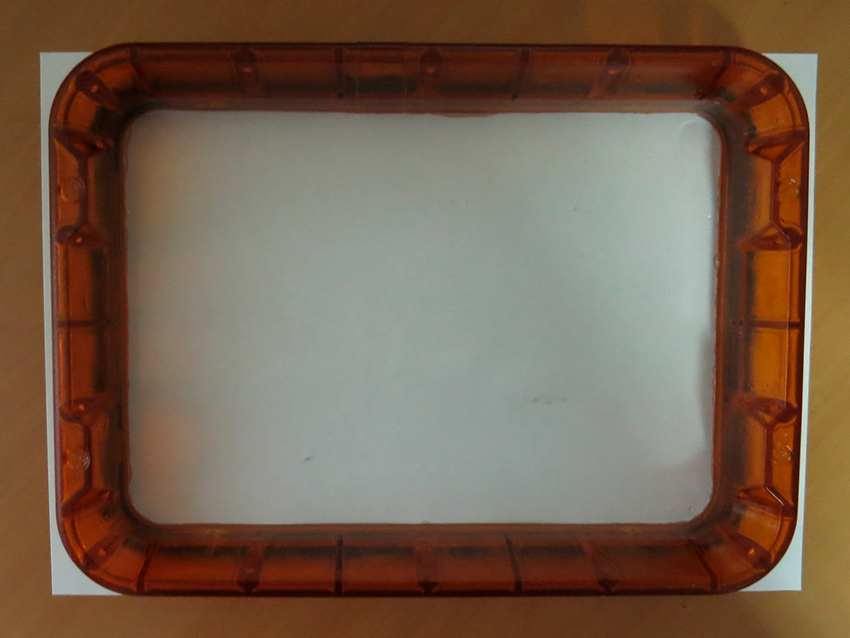

Ванночку для заливки фотополимера, оборудованную сменными пленками:

Обзор 3D принтера Wanhao Duplicator 8

По факту ванночка отличается от установленной в серии D7 (хотя судя по фотографиям D8 на официальном сайте Wanhao, изначально она планировалась такой же): у D8 она из пластика, а не из металла, и крепится на 4-ех винтах вместо 2-ух. Ванна очень добротная и, на наш взгляд, удобнее, чем металлическая.

Обзор 3D принтера Wanhao Duplicator 8

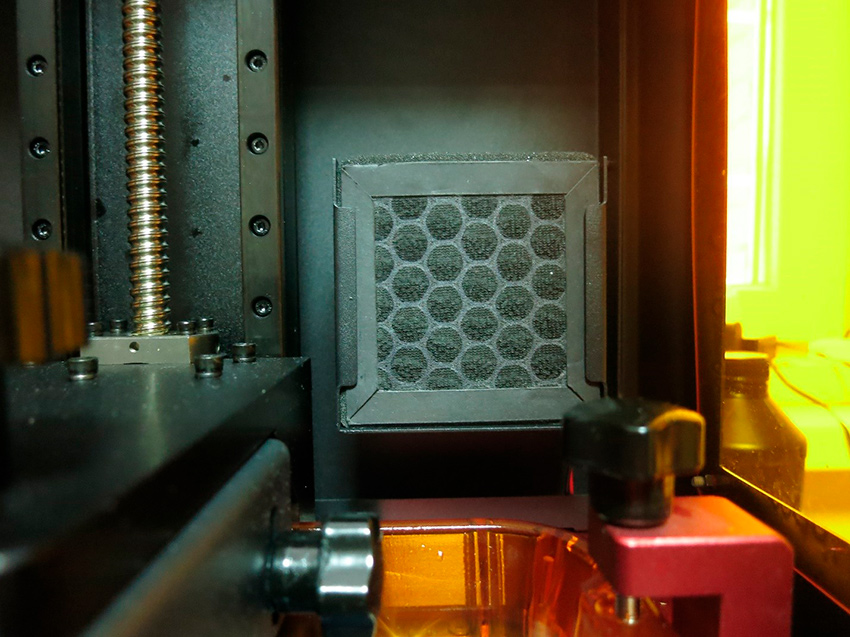

Наличие угольного фильтра:

Обзор 3D принтера Wanhao Duplicator 8

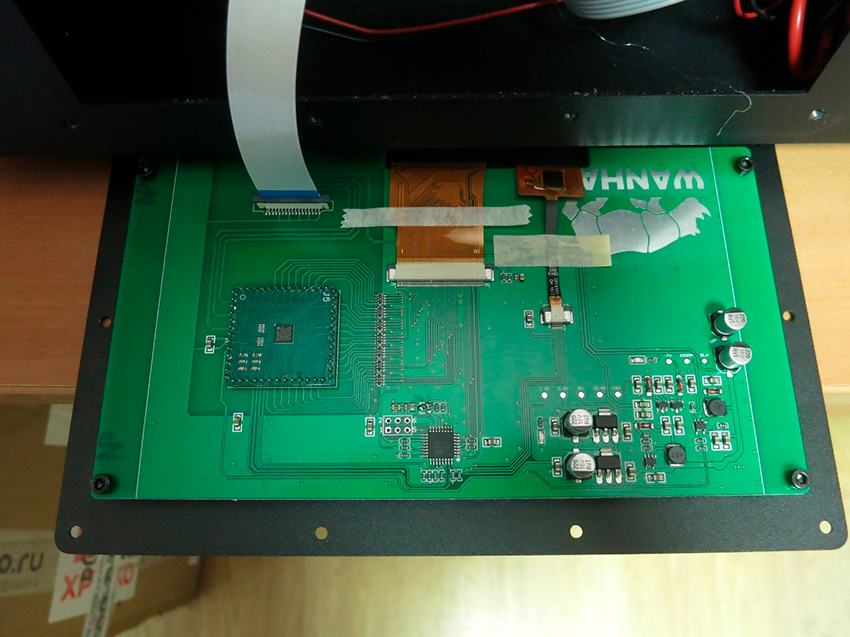

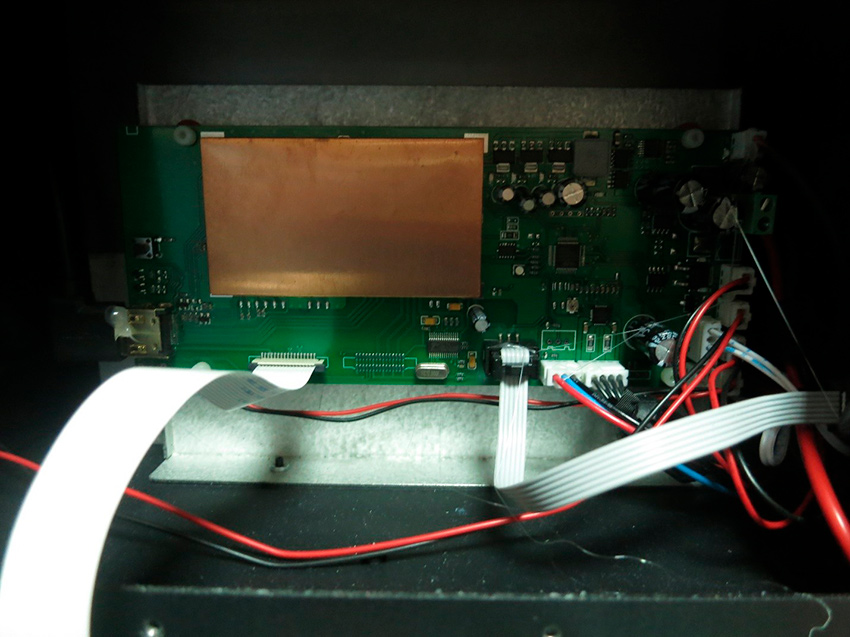

Рассмотрим теперь электронную плату управления. В комплекте поставляются 2 шестигранных ключа, при помощи которых легко осуществить доступ к «внутренностям» принтера:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Вся электроника монтируется по средством шлейфов и удобных разъемов на защелках, что позволяет обойтись без пайки и специального оборудования при блочной замене плат управления и другом ремонте «мозгов» устройства, что упрощает и ускоряет обслуживание.

Программное обеспечение:

Далее хотелось бы рассмотреть особенности программного обеспечения для D8, которое производитель предлагает загрузить с официального сайта (https://www.chitubox.com/download.html?fbclid=IwAR3Jn2D91b42PjfRIIKMezmtvTTCIWu7ne88i_KXEofp7ryCGL6Z0M7FT9Y).

Требования к «железу» и ПО компьютера:

  • Процессор Dual Core или выше.
  • Windows или Linux OS
  • Совместимость ПО с MAC
  • 4 Gb RAM памяти или выше

Предоставляемое ПО Chitubox V 1.2.0 поддерживает любые STL модели. Обладает достаточным функционалом и интуитивно понятным интерфейсом для создания рабочего файла, готового для загрузки в принтер на печать. Также имеется автоматическая расстановка поддержек по заданным параметрам, выбор параметров печати и т.д.

Устройство оборудовано встроенным слайсером, позволяющим загружать STL файлы по WI-FI, что повышает автономность работы, но, возможно, не всегда удобно для просмотра и предварительной обработки модели, установки поддержек и.т.п. Хотя данная функция, скорее всего, найдет своего потребителя.

Обзор 3D принтера Wanhao Duplicator 8

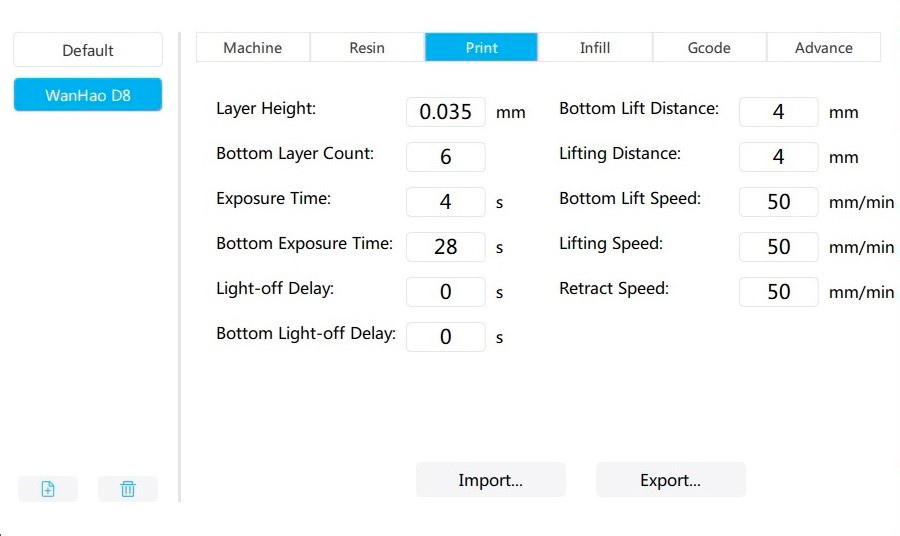

Меню настроек слайсера:

Обзор 3D принтера Wanhao Duplicator 8

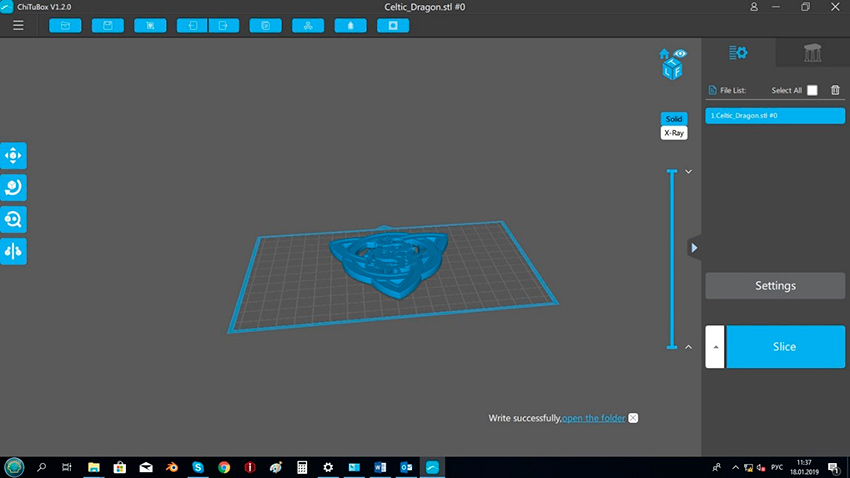

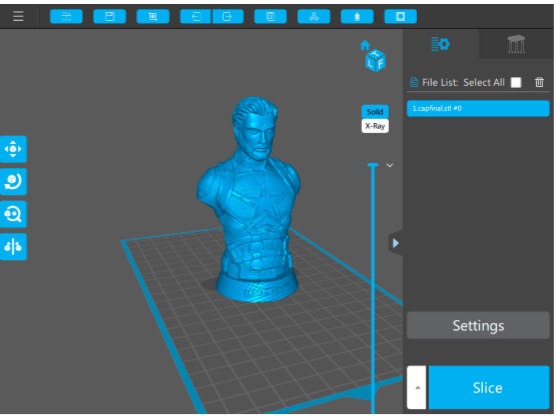

Загрузка модели:

Обзор 3D принтера Wanhao Duplicator 8

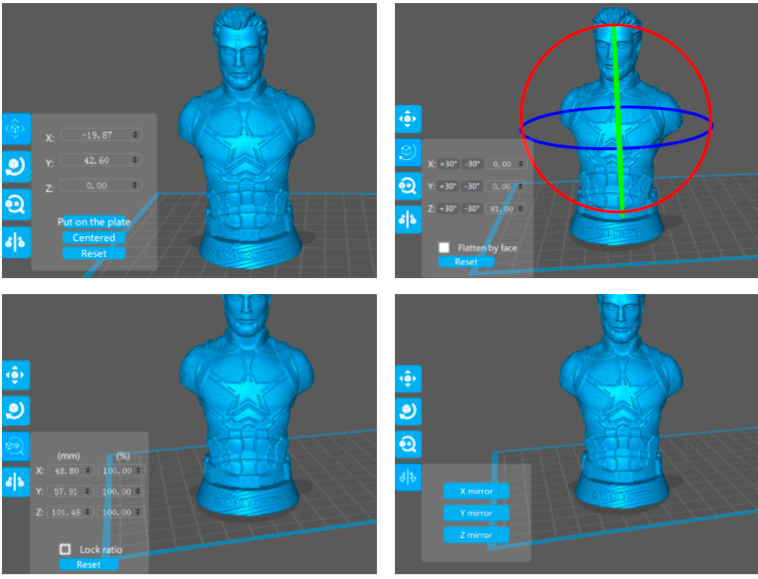

Панель инструментов:

Обзор 3D принтера Wanhao Duplicator 8

Калибровка печатной платформы:

Перед первым запуском, после установки ванночки для материала принтер естественно нуждается в калибровке, что в данной модели реализовано весьма простым образом. Платформа устанавливается посредством двух верхний винтов, далее ослабляем боковые четыре винта и опускаемся в исходное положение печати, после чего затягиваем боковые винты.

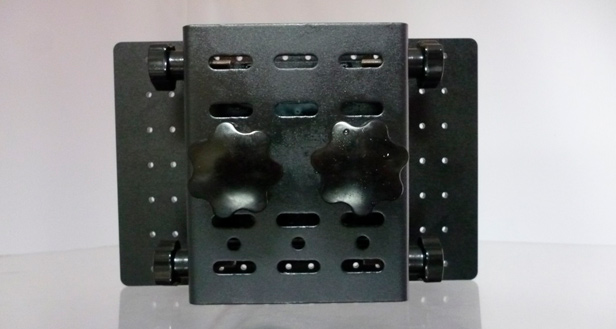

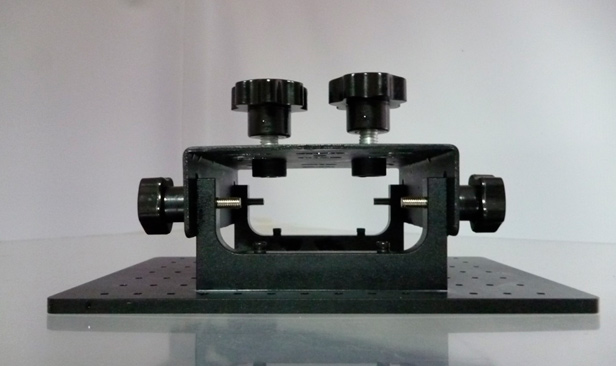

Внешний вид платформы:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

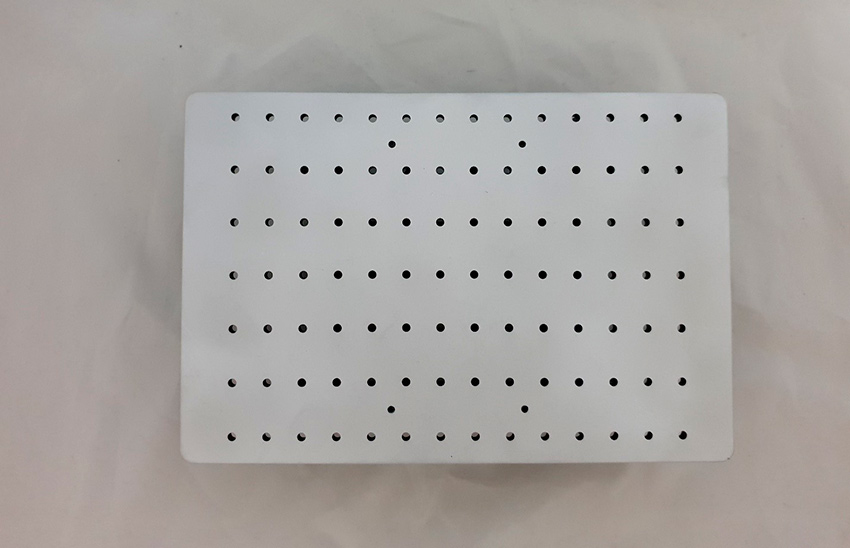

Поверхность платформы:

Обзор 3D принтера Wanhao Duplicator 8

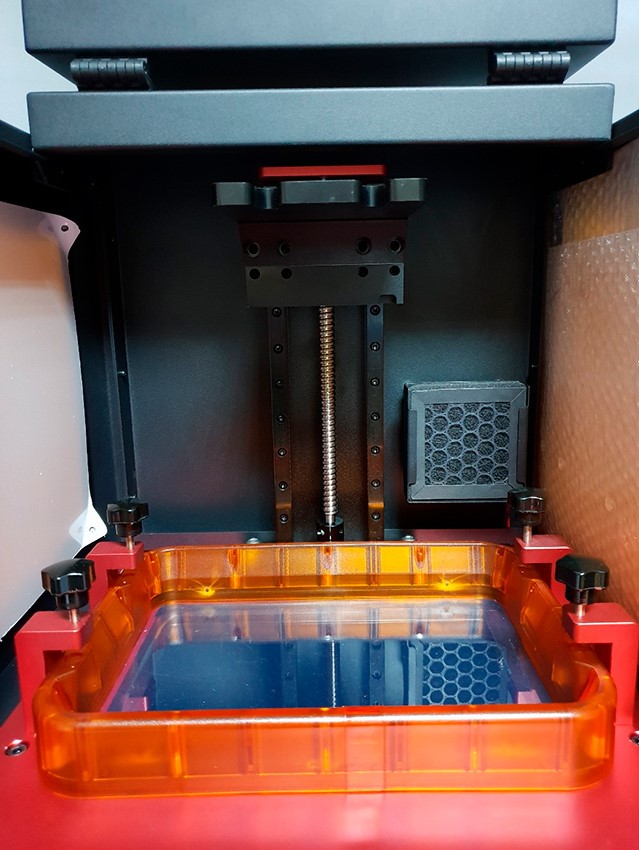

Установленная ванночка для материала:

Обзор 3D принтера Wanhao Duplicator 8

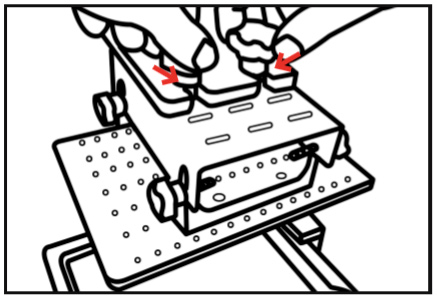

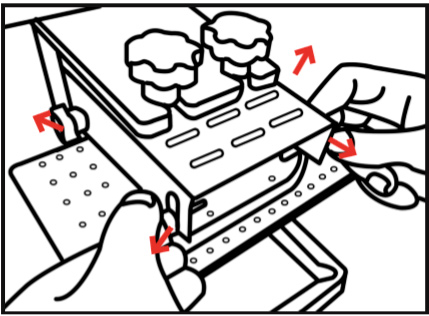

Процесс калибровки наглядно представлен на картинках в инструкции:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Запуск печати:

После успешной калибровки платформы, можно приступать непосредственно к печати.

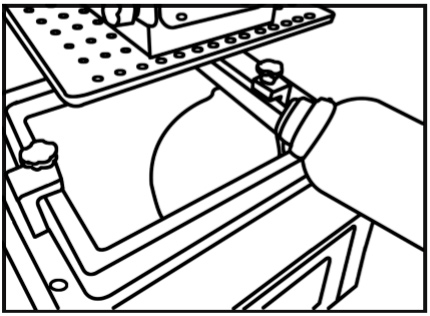

Заливаем материал:

Обзор 3D принтера Wanhao Duplicator 8

Запуск печати, также не сложен: достаточно записать подготовленный слайсером файл на флеш-диск. Далее с помощью сенсорного экрана устройства выбираем необходимую модель и нажимаем «старт». Стоит также отметить отсутствие необходимости отправлять платформу в «дом» вручную, принтер опустит ее автоматически в ванну с материалом и начнет печать.

Также, как уже было сказано выше, можно напрямую загружать STL модель по WI-FI и слайсить встроенным ПО устройства, но на наш взгляд это не сильно удобно и не является критически важным дополнением в процесс запуска печати и конструктив аппарата.

Во время печати принтер практически не создает дискомфорта, даже несмотря на наличие четырех кулеров, охлаждающих УФ лампу и электронные компоненты аппарата. Работает достаточно тихо для эксплуатации, например, в жилых помещениях, офисах, образовательных учреждениях. Также несомненным плюсом является наличие угольного фильтра, что уменьшает неприятный запах и токсичность испаряющегося фотополимера во время работы.

Демонстрация отпечатков:

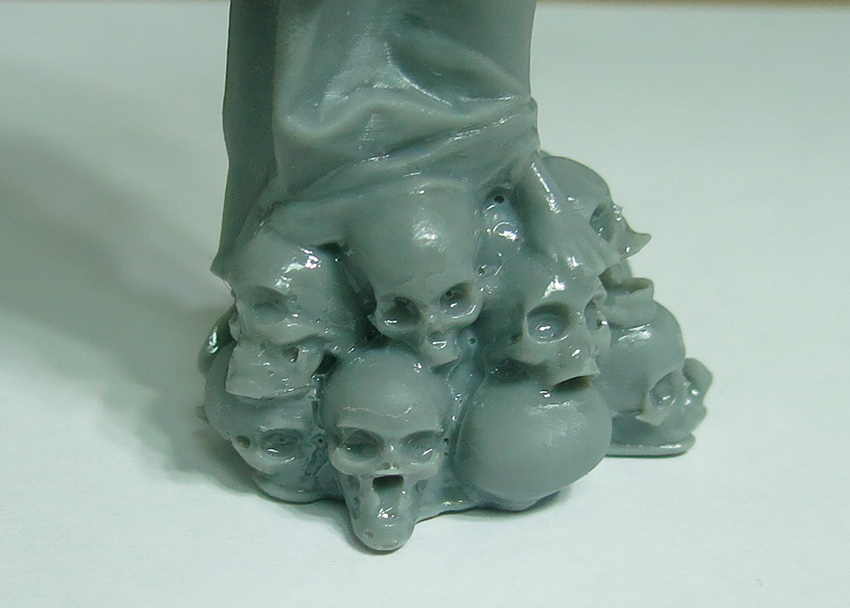

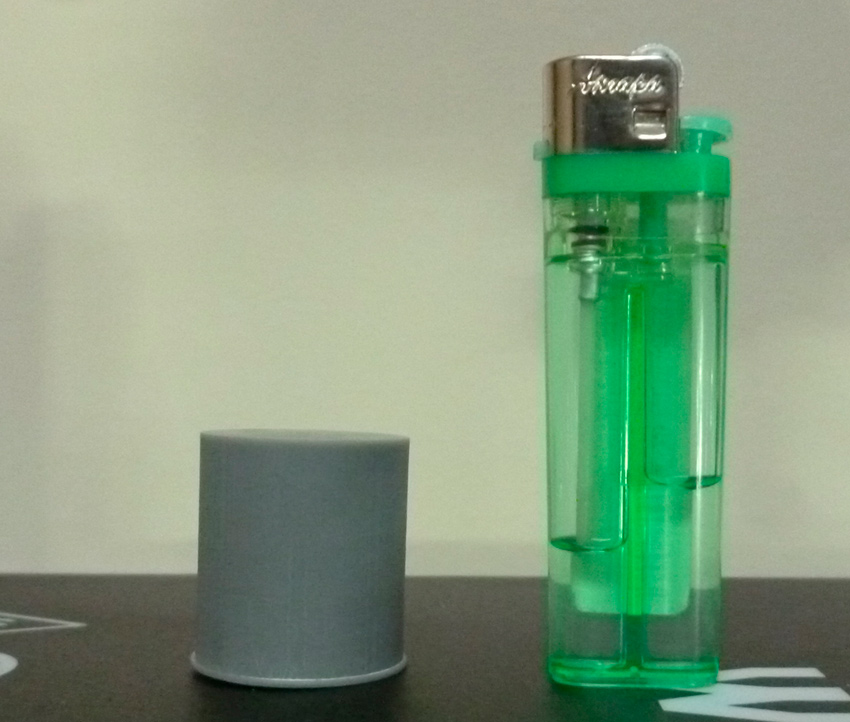

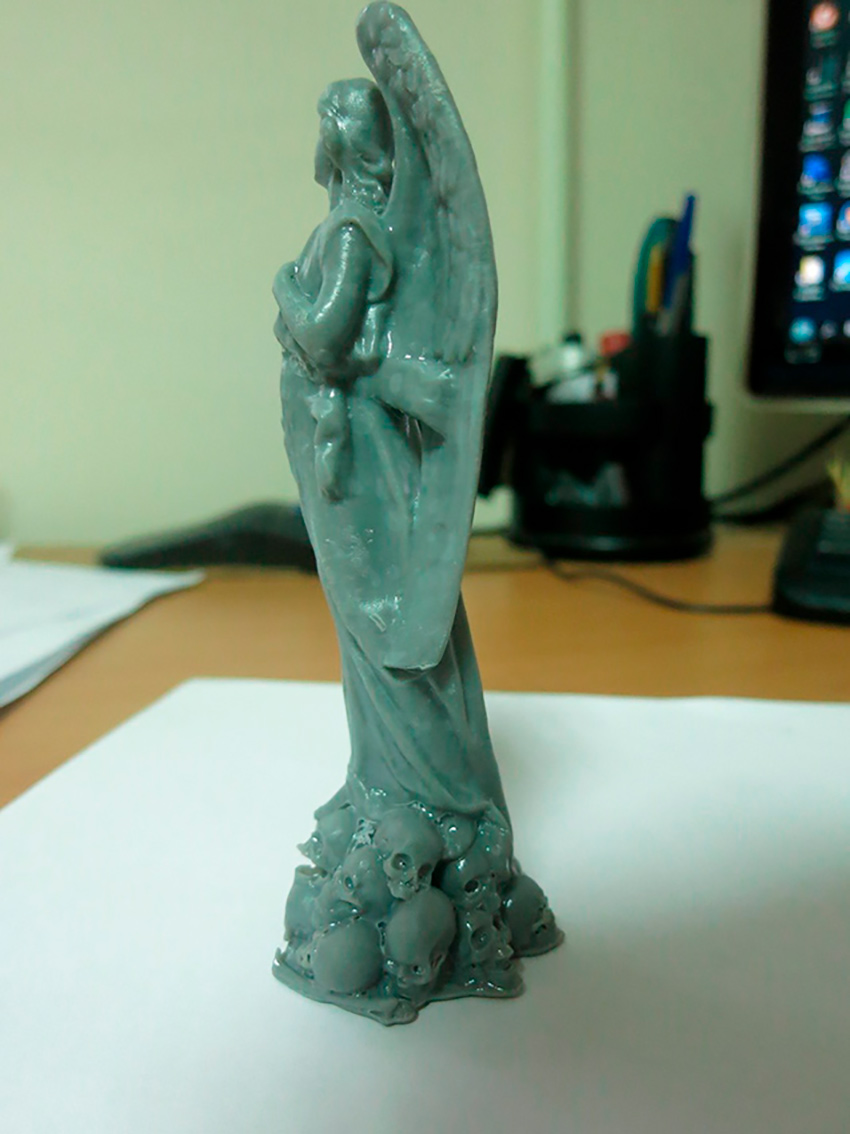

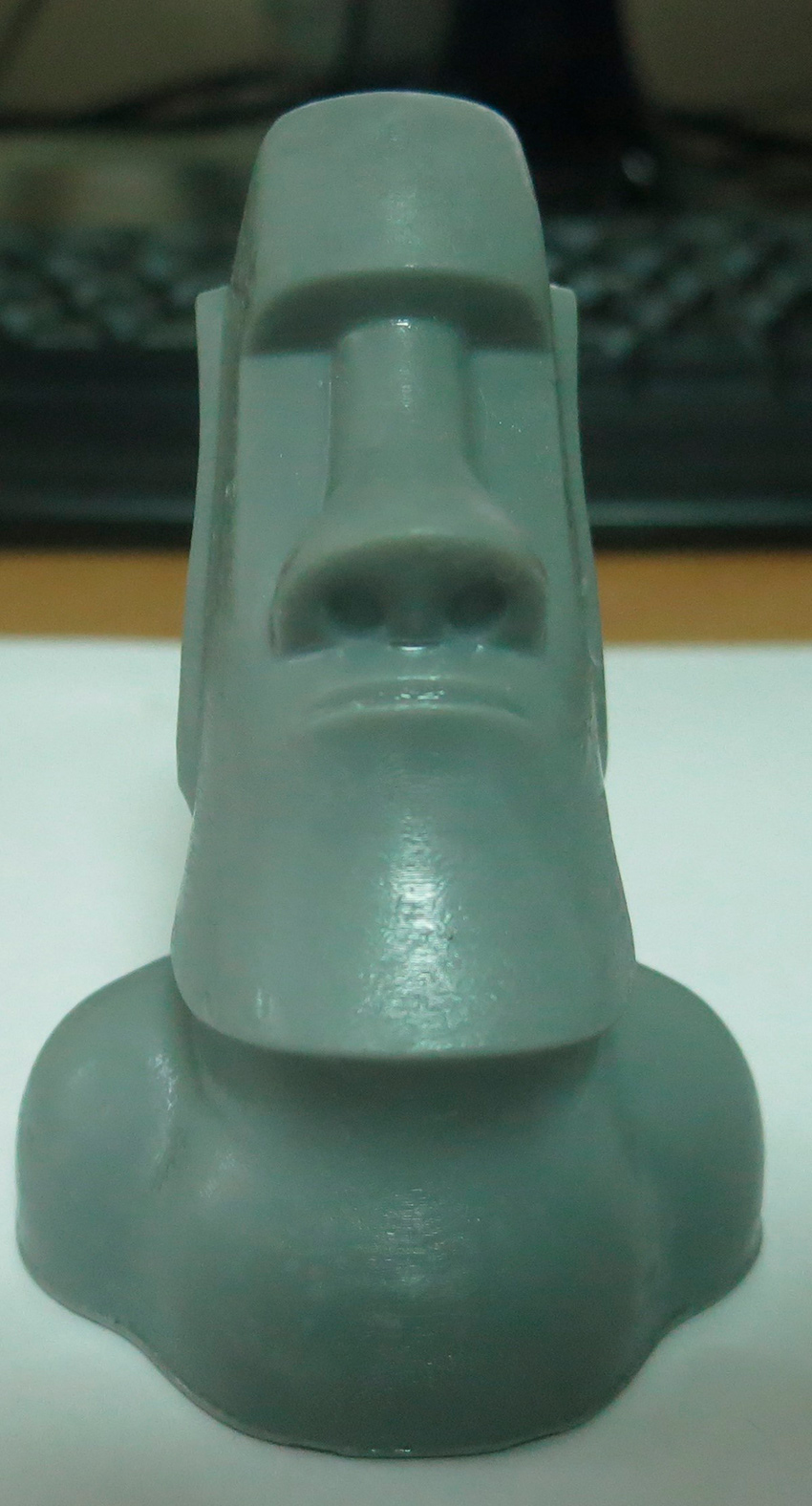

В ходе тестирования мы применяли несколько смол. Начнем, пожалуй, с оригинальной: Wanhao 3d printing resin Gray.

Смола подойдет для прототипирования и моделирования фигурок, сувениров:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

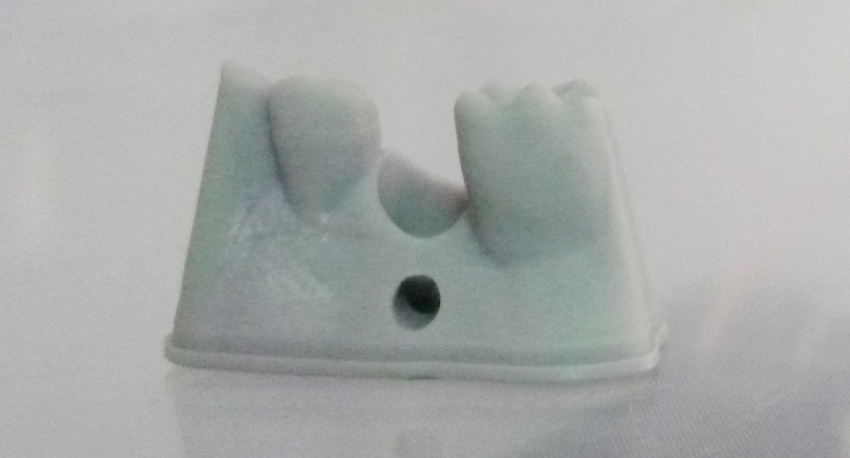

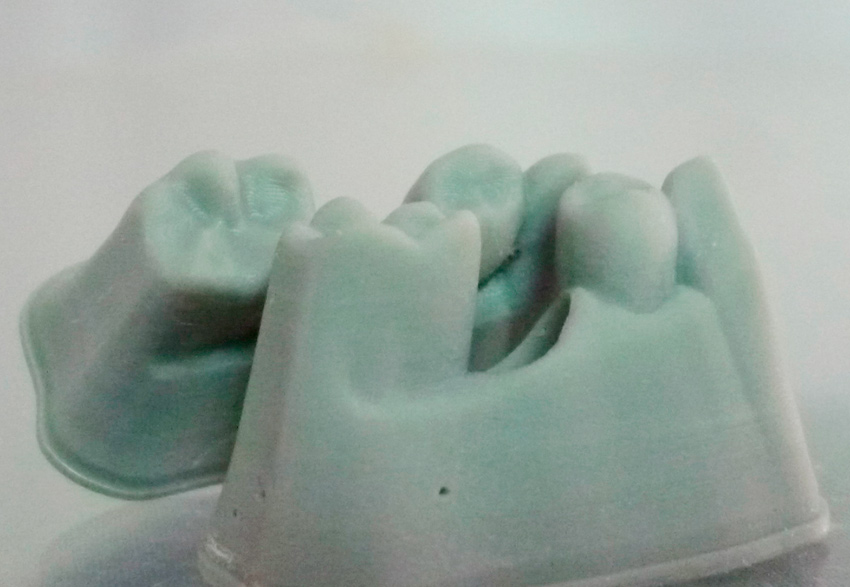

А также для создания стоматологических моделей:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

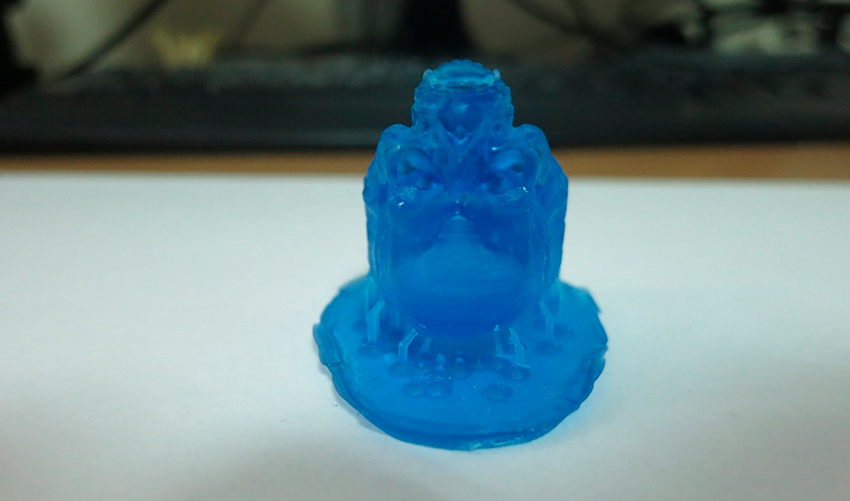

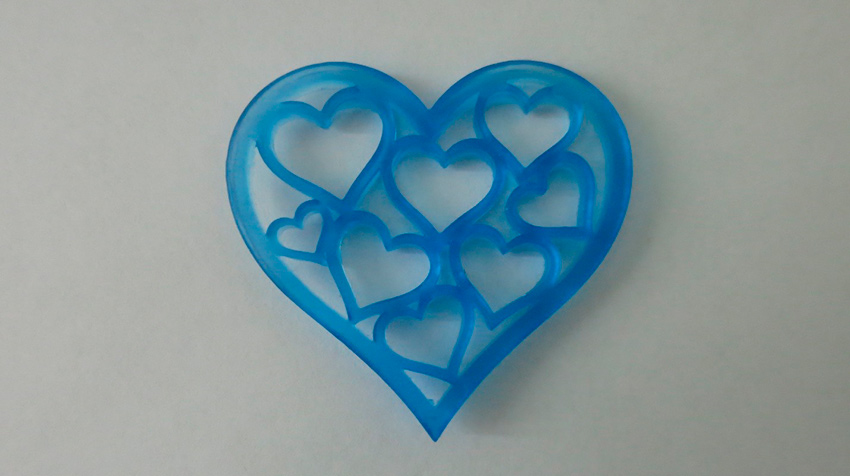

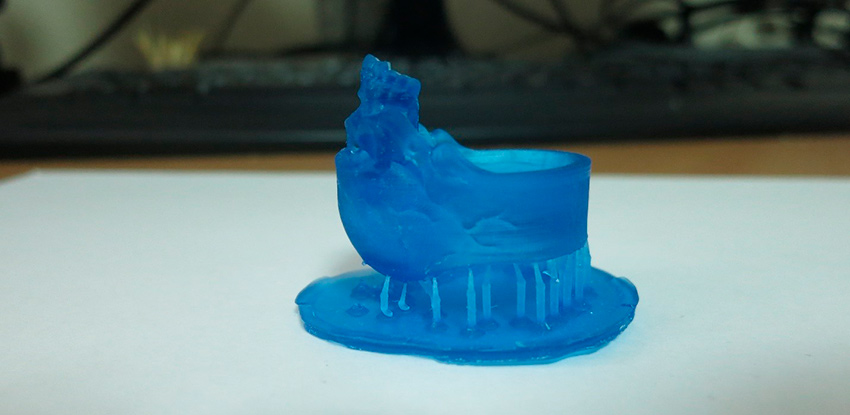

Далее у нас на рассмотрении смола Monocure blue, смола подходит для создания ювелирных образцов, небольших статуэток и т.п. Обладает приятным голубым прозрачным оттенком (можно подробнее узнать о смоле из обзора на нашем сайте https://cvetmir3d.ru/blog/3d-obzory/novinki_fotopolimernyh_smol_ot_monocure3d/).

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

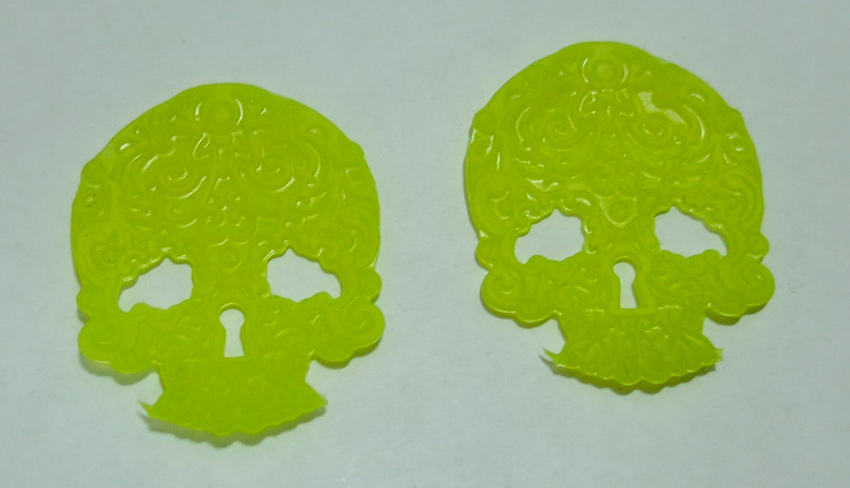

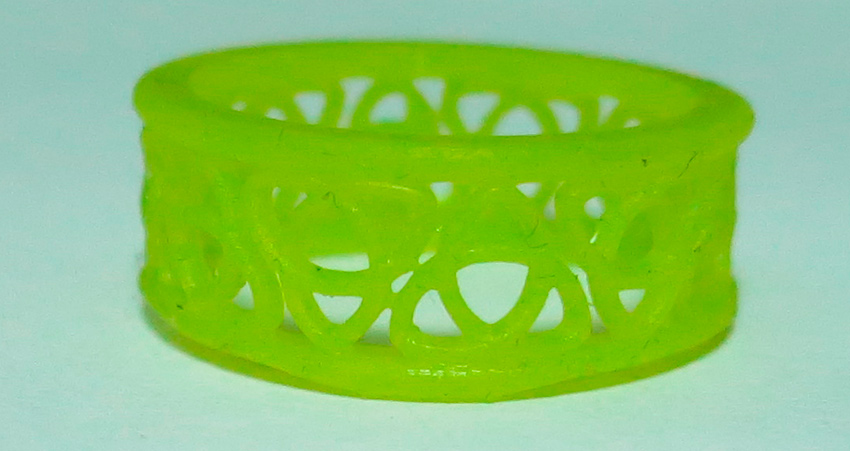

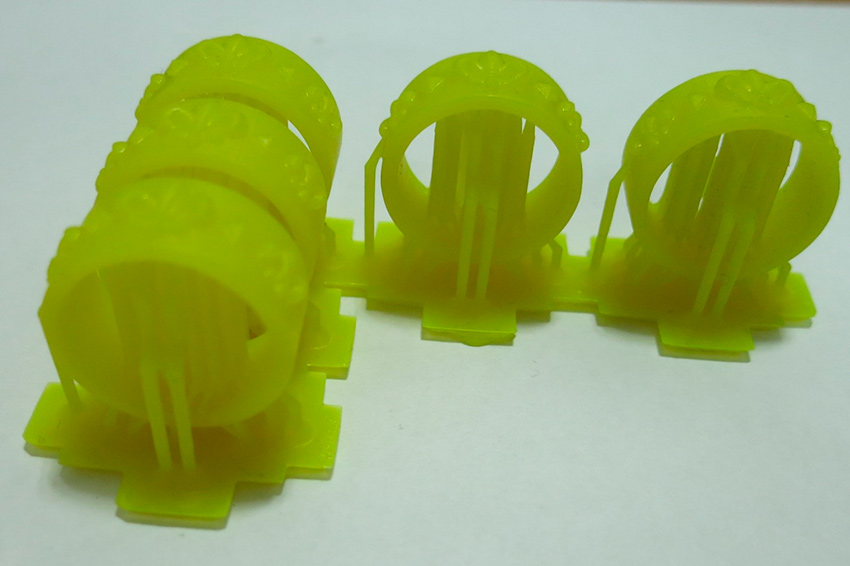

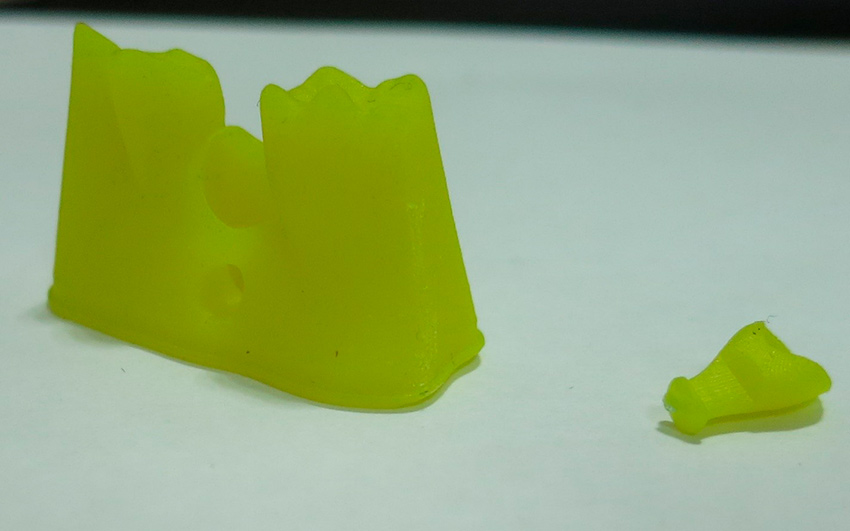

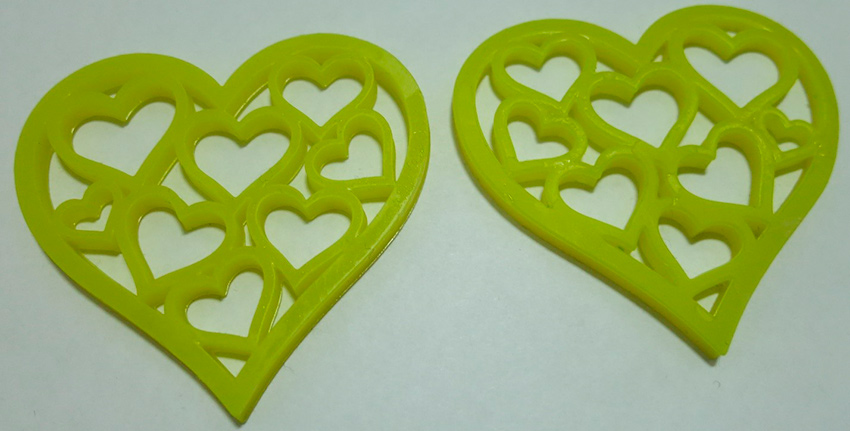

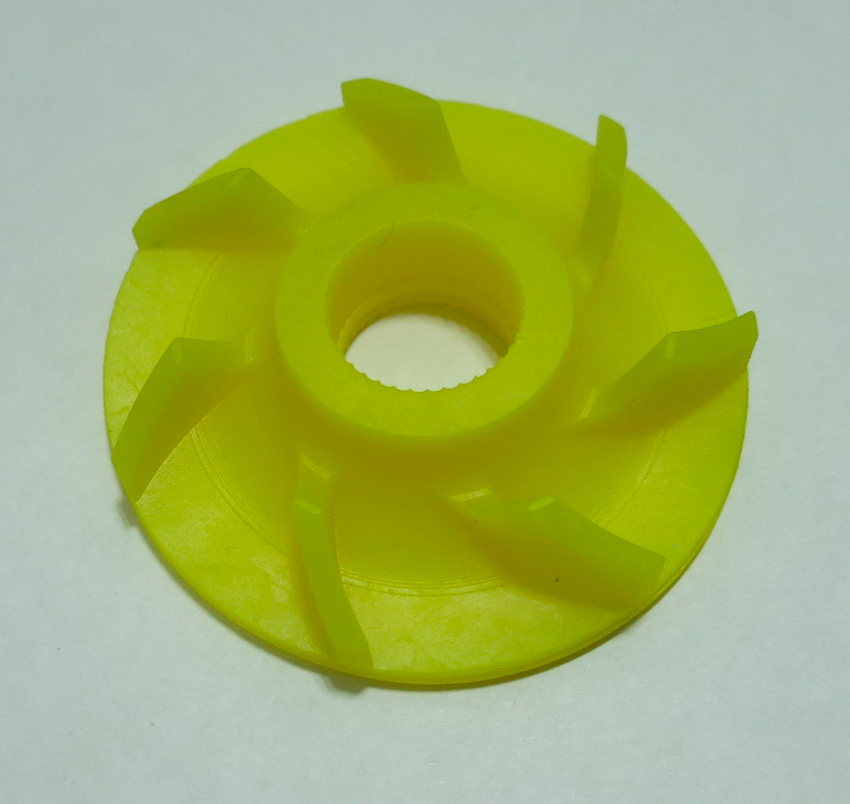

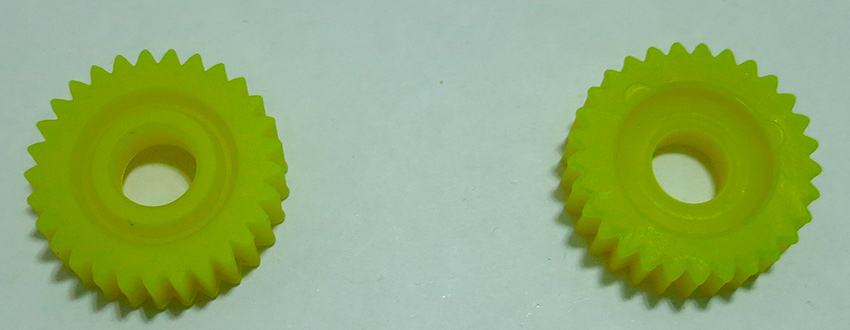

Далее перейдем к такому производителю, как Esun. В данном обзоре рассмотрим 2 продукта: Esun Bio-based resin yellow, показавшей себя как абсолютно универсальный расходный материал, идеальное качество отпечатков как для стоматологической отрасли, ювелирных изделий, так и для инженерных прототипов:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

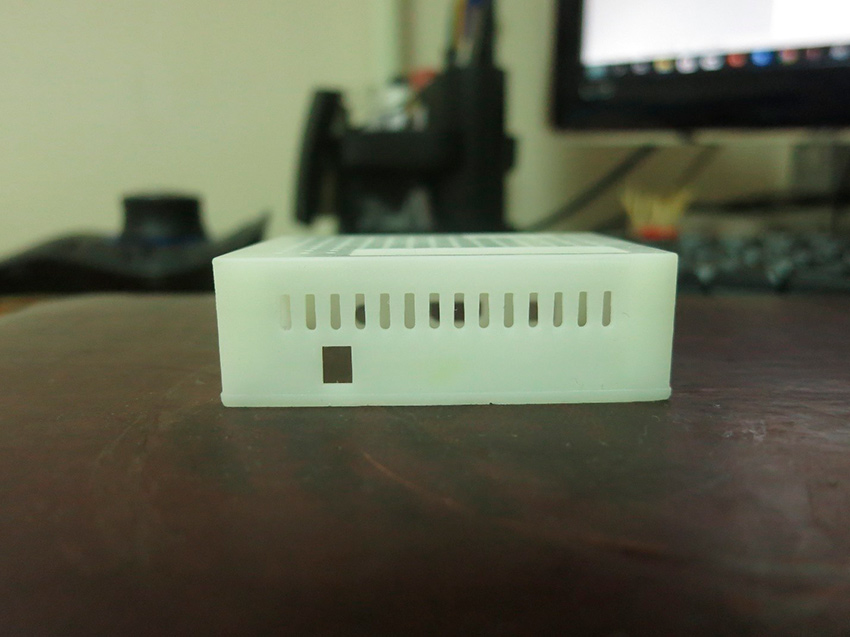

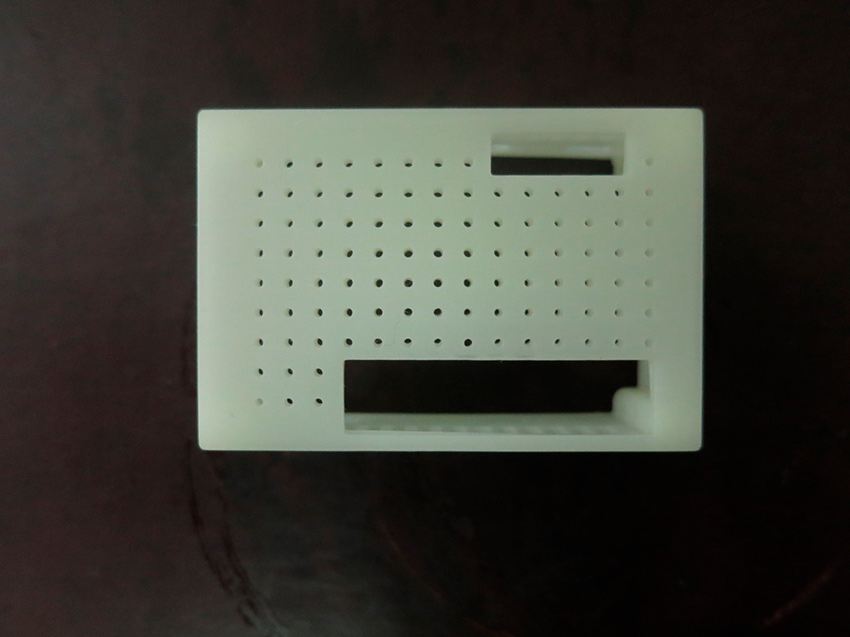

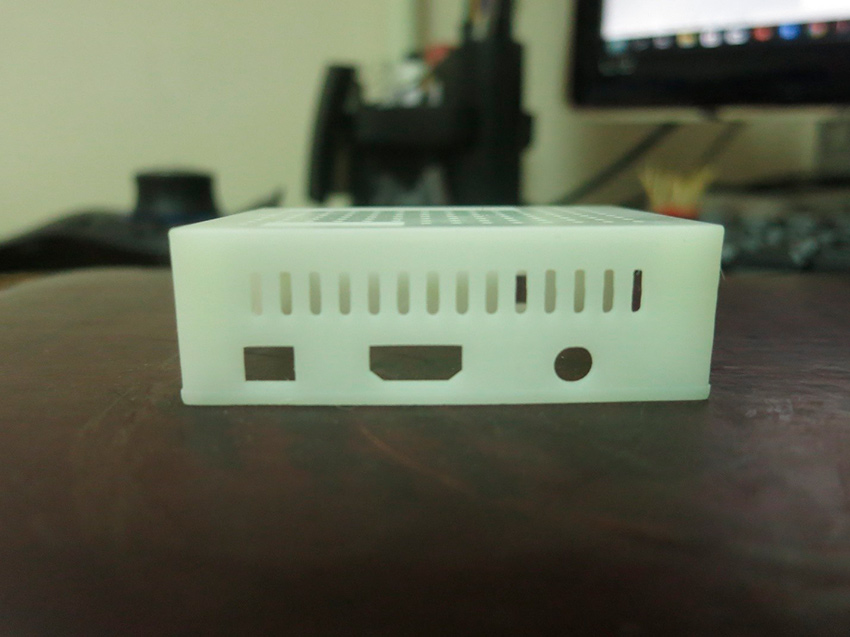

Ну и напоследок Esun general-purpose resin white. Хорошо подойдет для макетов или мелкосерийного производства корпусных, несложных технических элементов. Мы напечатали корпус для датчика:

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Обзор 3D принтера Wanhao Duplicator 8

Для печати ювелирных изделий использовалась толщина слоя в 35 микрон и время засветки слоя в 5 секунд, а для всех остальных моделей 50 микрон и 6 секунд соответственно.

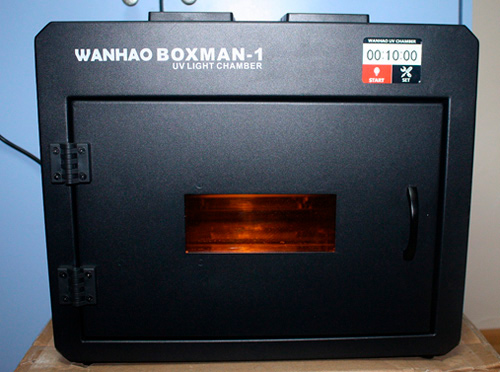

Все напечатанные модели мы, как обычно, отправляли на дозасветку в УФ-камеру Wanhao Boxman-1.

УФ-камера Wanhao Boxman-1

Если вы еще не знакомы с этим устройством, можете прочитать наш обзор Wanhao Boxman-1.

Выводы и итоги:

Принтер показал себя, как неплохое устройство для стоматологии, ювелирного дела, мелкосерийного, сувенирного производства, создания литьевых мастер-моделей, мелкосерийных изделий. При своей бюджетной цене аппарат составляет мощную конкуренцию промышленным образцам, практически не уступая им в качестве получаемых отпечатков. Также несомненным плюсом для покупателя будут компактные габариты и отсутствие особых условий для установки и эксплуатации. Принтер оставляет исключительно положительные впечатления, и может быть рекомендован как для бизнеса, так, например, и для учебных заведений, научных учреждений или для подготовки операторов аддитивного производства.
