В конце прошлого 2019 года к нам пришла партия новых фотополимерных 3D-принтеров от тайваньской компании Phrozen. В последнее время принтеры этой компании очень активно завоевывают рынок недорогих фотополимерников. На данный момент их повсеместно используют стоматологи, ювелиры, просто любители высокоточной печати, и даже производители фотополимерных смол.
В 2019 году компания представила как новые модели, так и обновленные версии старых принтеров. Текстовый сравнительный обзор всех моделей вы можете посмотреть по ссылке.
У данного обзора есть видеоверсия, ее Вы можете посмотреть на нашем youtube-канале по ссылке.
Сегодня мы расскажем Вам про два принтера из новой линейки Phrozen, Shuffle 2019 и Shuffle Lite. А также проведем небольшое тестирование смол российской компании HarzLabs, интервью с создателем которой недавно вышло на нашем канале.
Рассказывать про два этих принтера по-отдельности не имеет никакого смысла. Несмотря на внешние различия, они очень схожи по своим возможностям. Phrozen Shuffle 2019 является обновленной версией принтера Shuffle. А Shuffle Lite, в свою очередь, немного упрощенной и удешевленной версией Shuffle 2019.

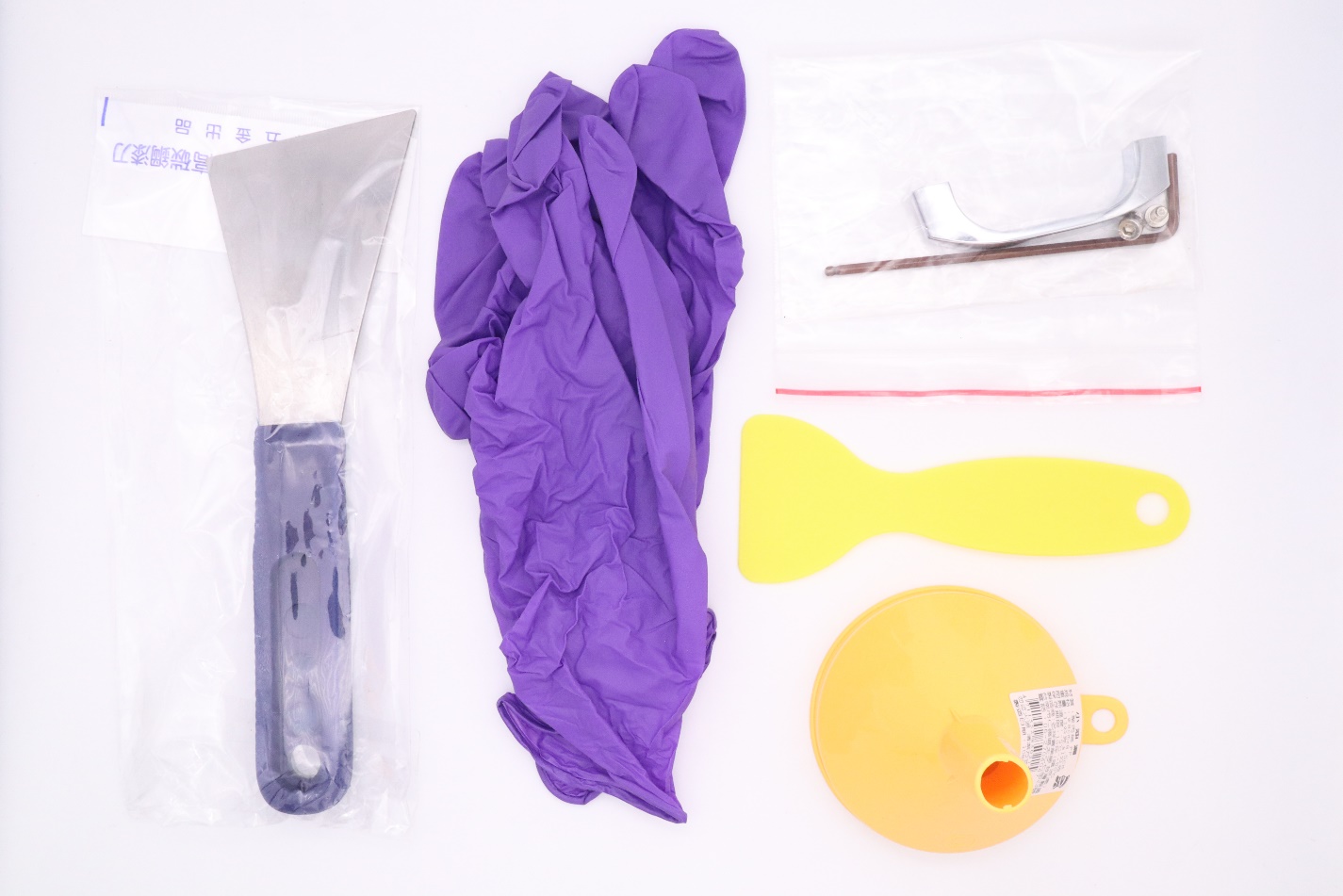

В комплектацию входит:
- провод питания;
- провод для подключения к локальной сети;
- USB-Wifi адаптер (он к сожалению очень плохого качества, используйте его только если сигнал вашей Wifi-сети достаточно сильный);
- металлический шпатель для снятия моделей с платформы. Он абсолютно тупой, чтобы нормально его использовать необходимо его заточить.
- пластиковый шпатель для перемешивания смолы в ванной и ее очистки. В целом неплохой, но желательно немного зачистить кромку, чтобы она была как можно более гладкой.
- небольшая воронка;
- пара резиновых перчаток;
- ручка с двумя винтиками и шестигранником. Ручка, идет только с Shuffle 2019, так как у Lite никаких ручек нет.
Как обычно начнем с технических характеристик. Оба принтера работают по технологии LCD-SLA. То есть в качестве источника светя используется LED-панель из ультрафиолетовых диодов, над которой располагается LCD – матрица, на ней отображаются слои. LCD матрицы - 5.5 дюймов с разрешением 2560 на 1440 пикселей. То есть точность по осям XY составляет 47 микрометров. Это хорошо, но вполне типично для современных LCD принтеров.

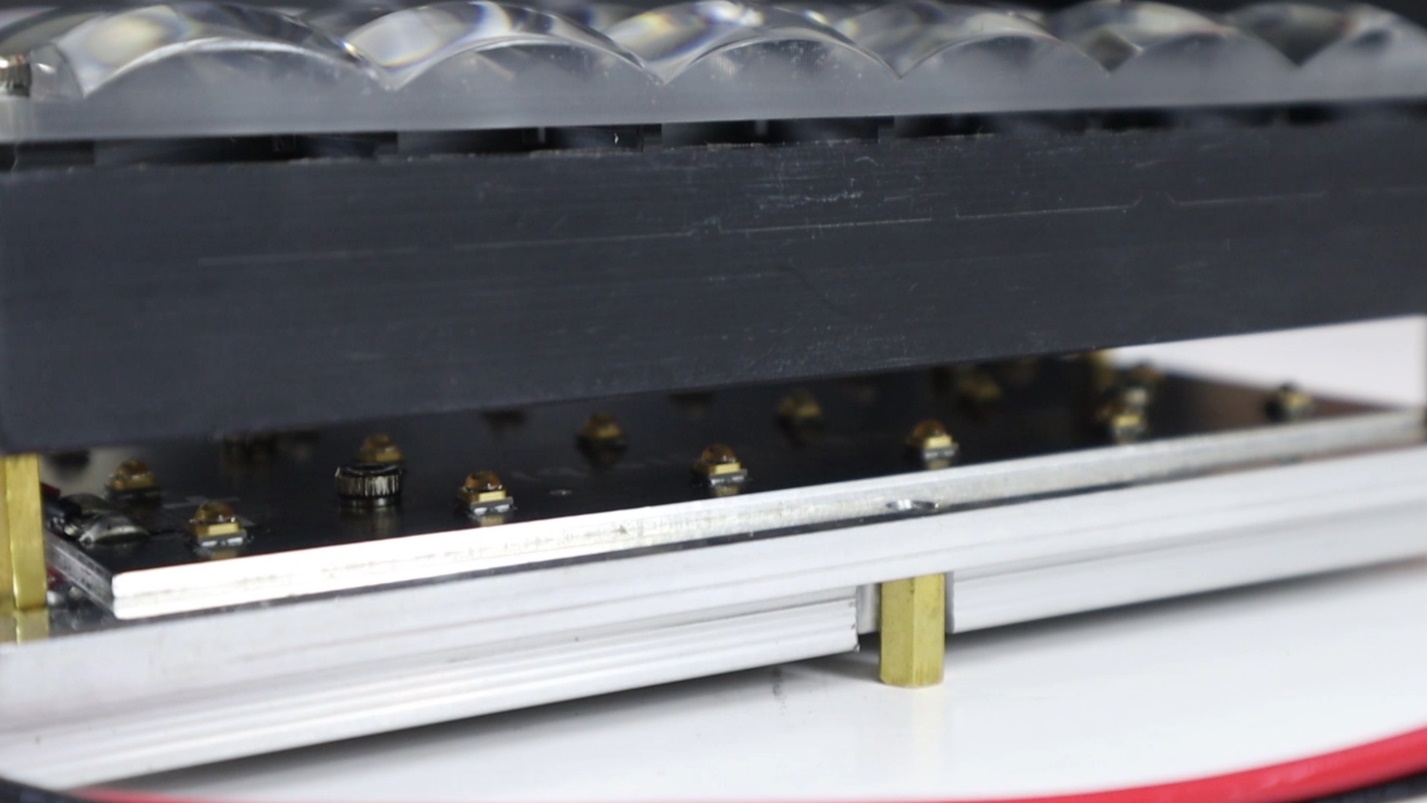

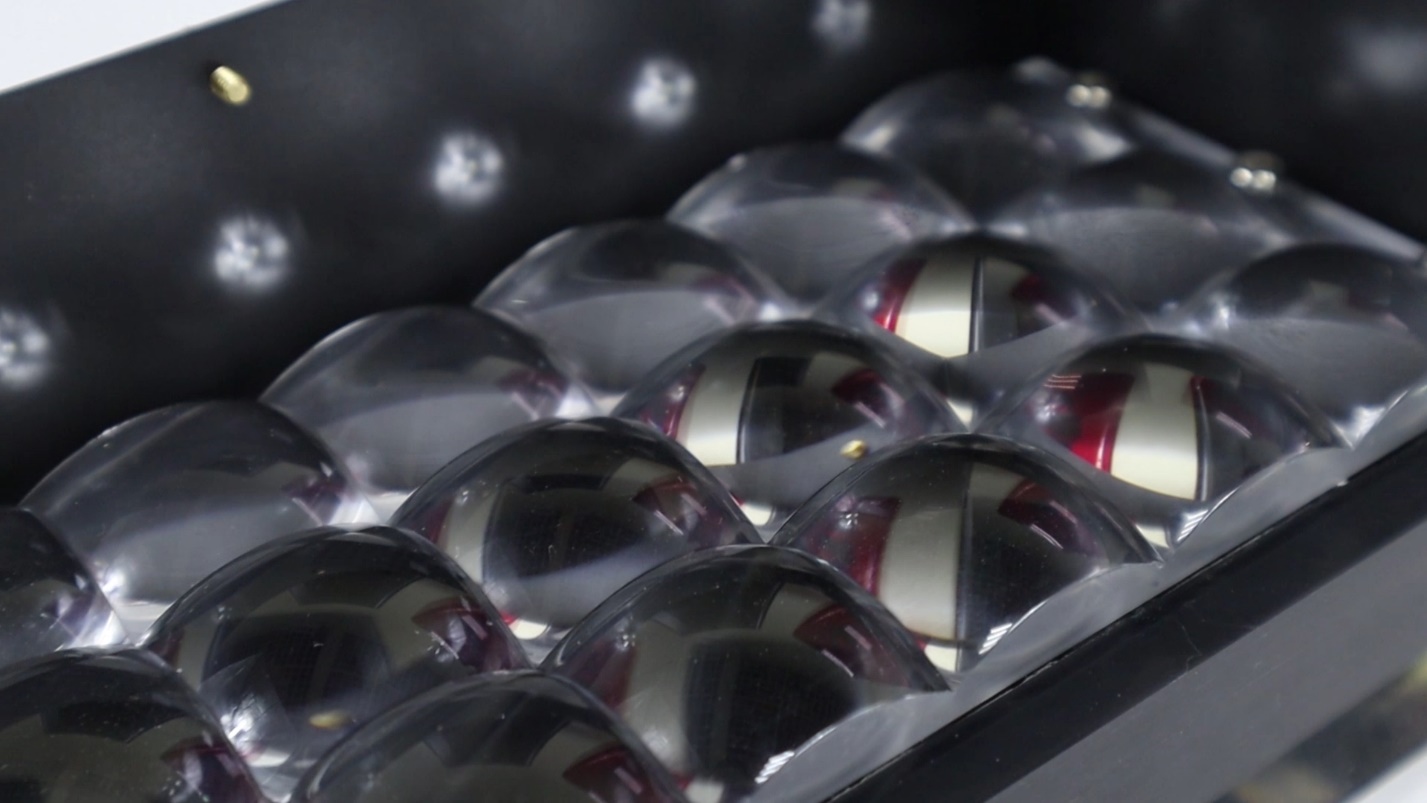

В качестве источника света используется запатентованная система ParaLED 2.0.
Которая представляет из себя 50-ваттную LED-панель с установленными над ней специальными линзами. Волна засветки, как и на всех LCD принтерах 405 нанометров. То есть печатать можно любыми смолами, затвердевающими от такой световой волны.

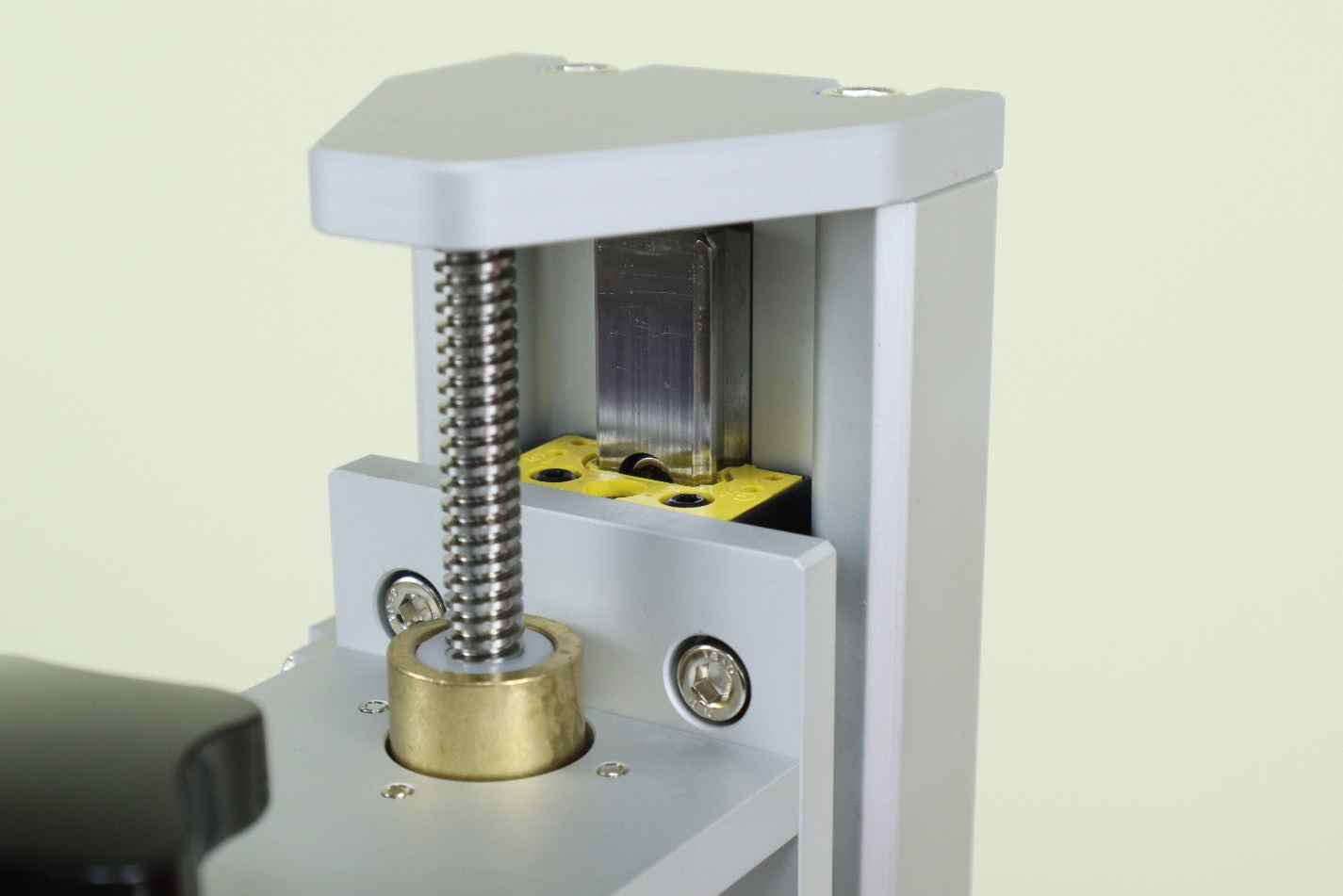

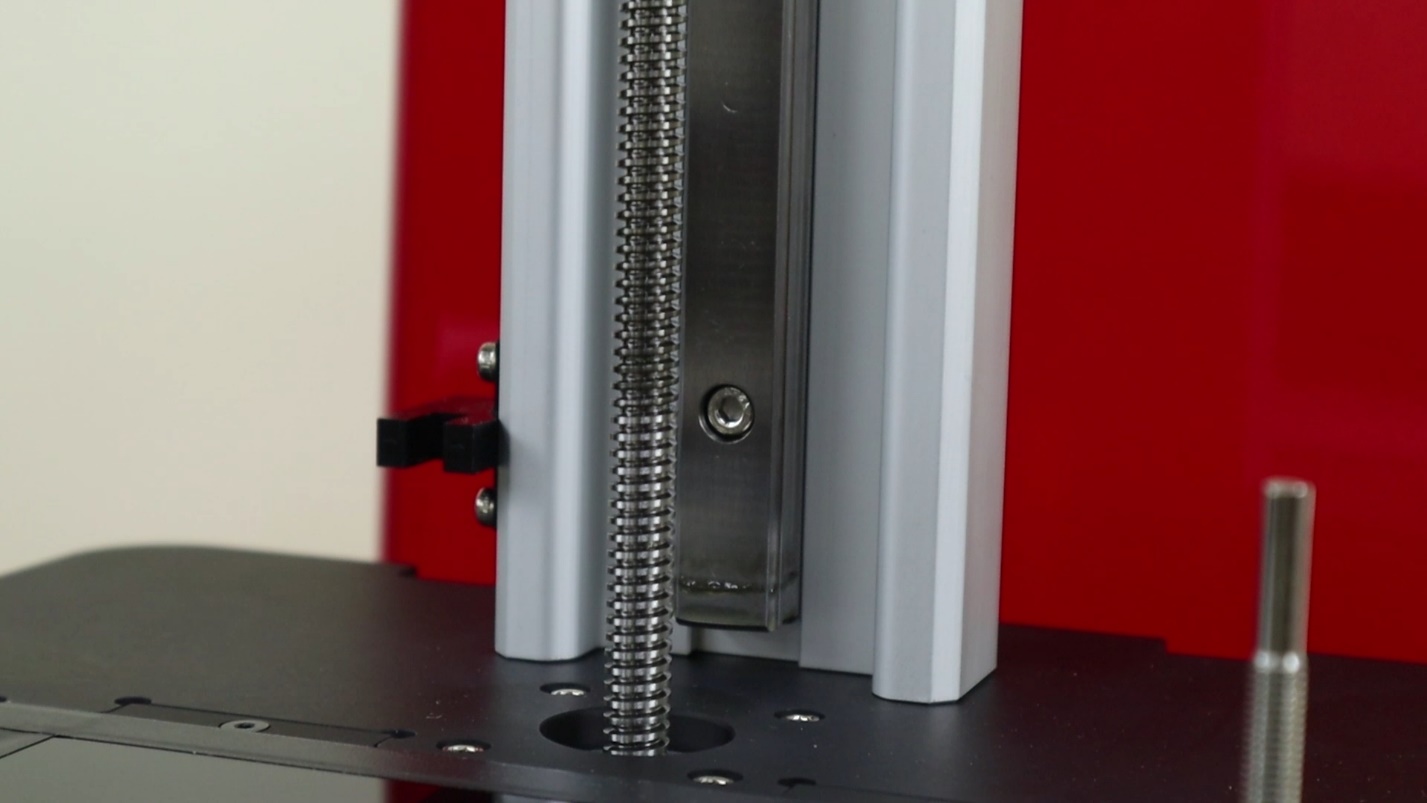

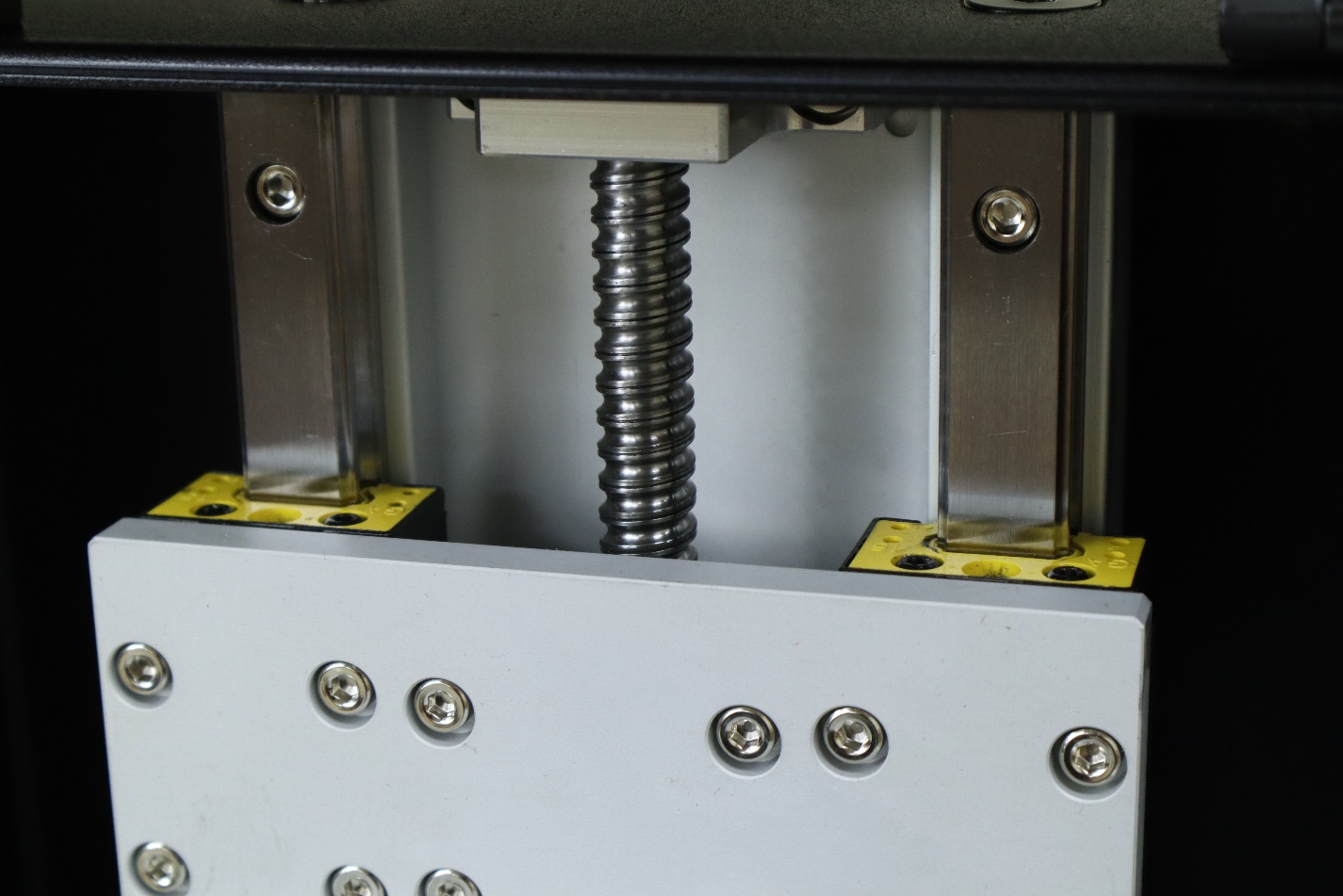

Ось Z на этих принтерах реализована по-разному. По большому счету это основное техническое различие между ними. У Shuffle 2019 она перемещается по двум рельсовым направляющим MGN15 между которыми располагается 12-мм шарико-винтовая передача. Максимальная высота печати составляет 20см.

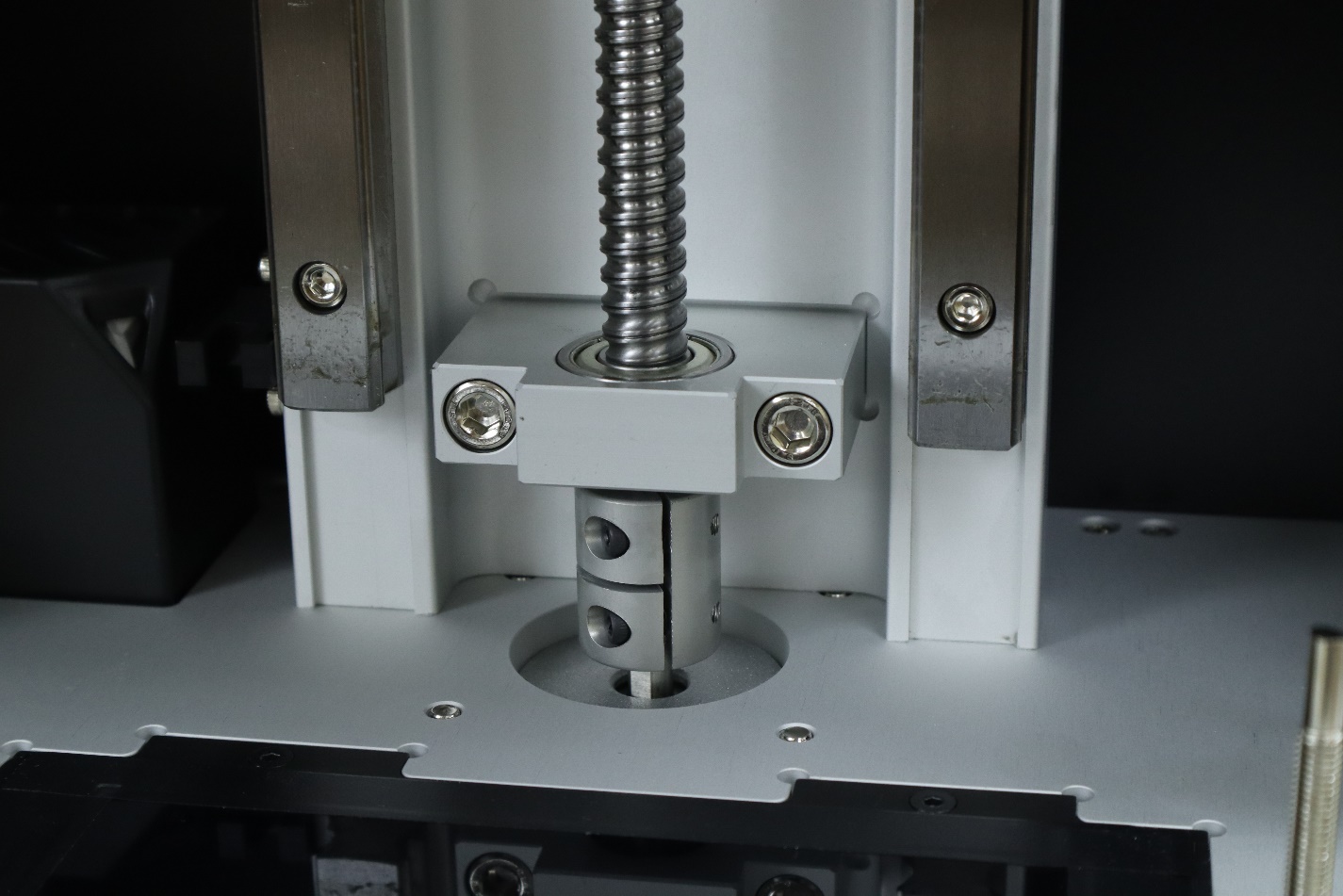

На Shuffle Lite установлена всего одна рельса MGN15 и обычный однозаходный 8-ми миллиметровый резьбовой вал. При этом максимальная высота меньше, чем у 2019-го на 3см и составляет 17см.

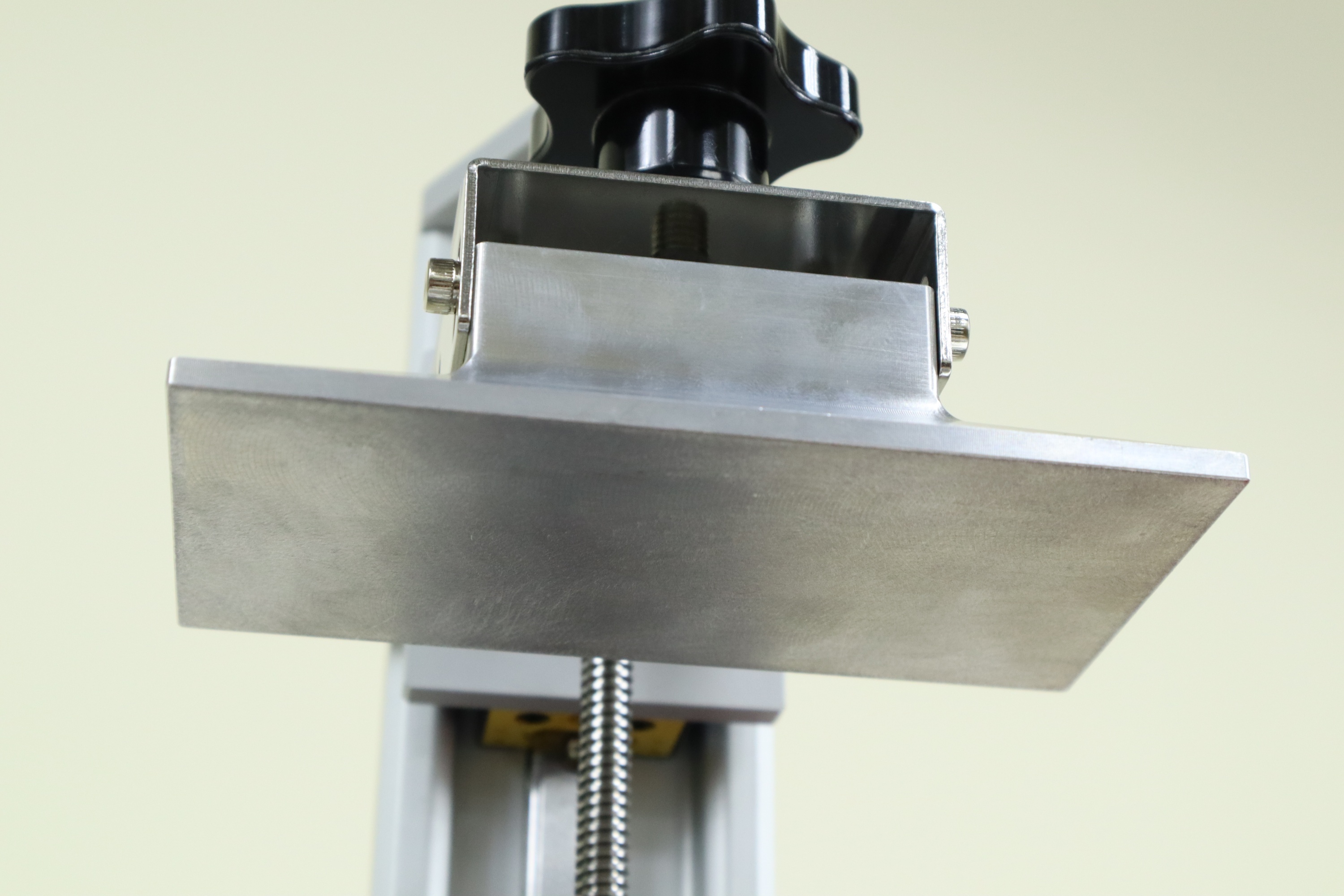

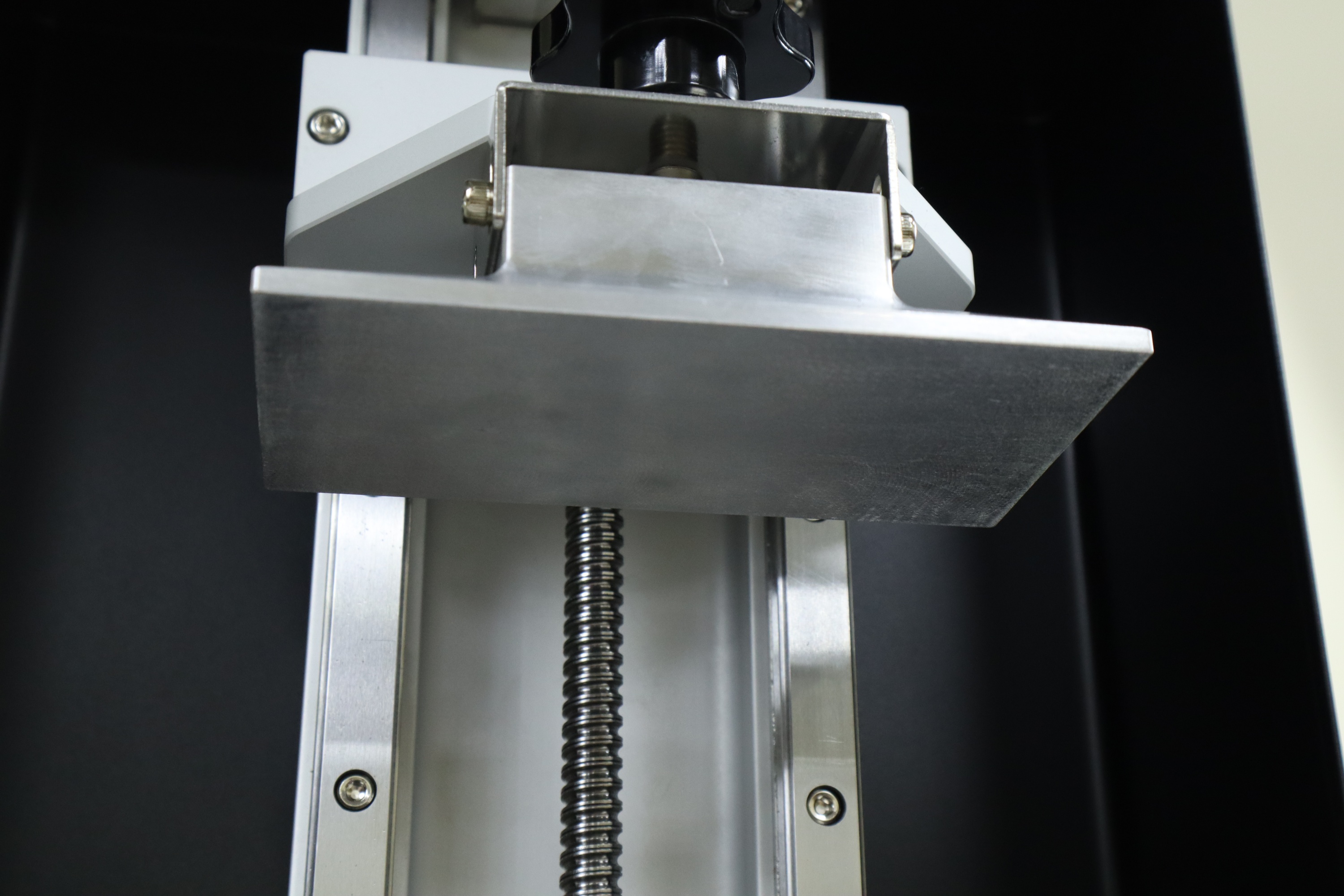

Печатные платформы одинаковые. Сделаны из фрезерованного алюминия. К каретке оси Z платформа крепится с помощью одного барашка.

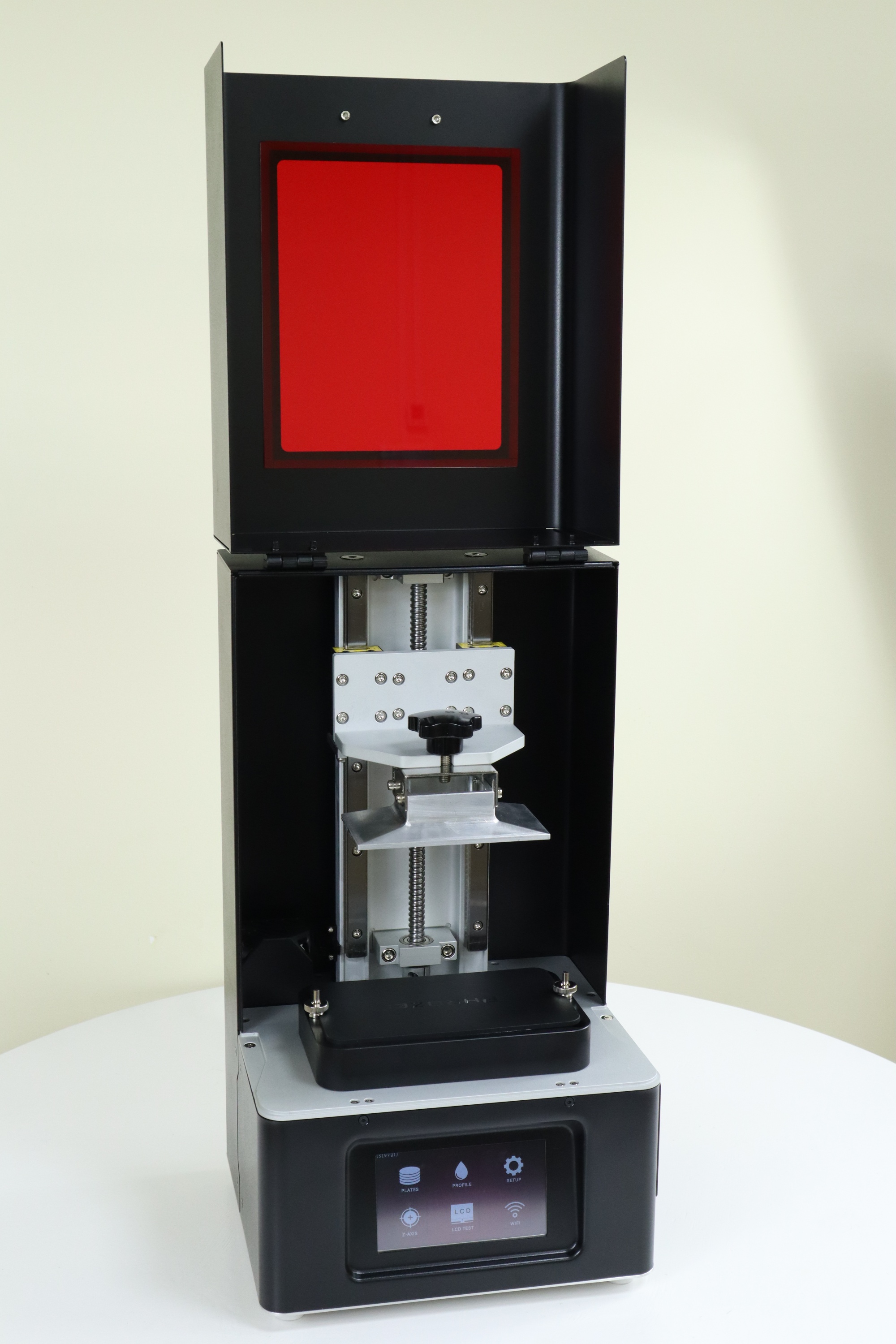

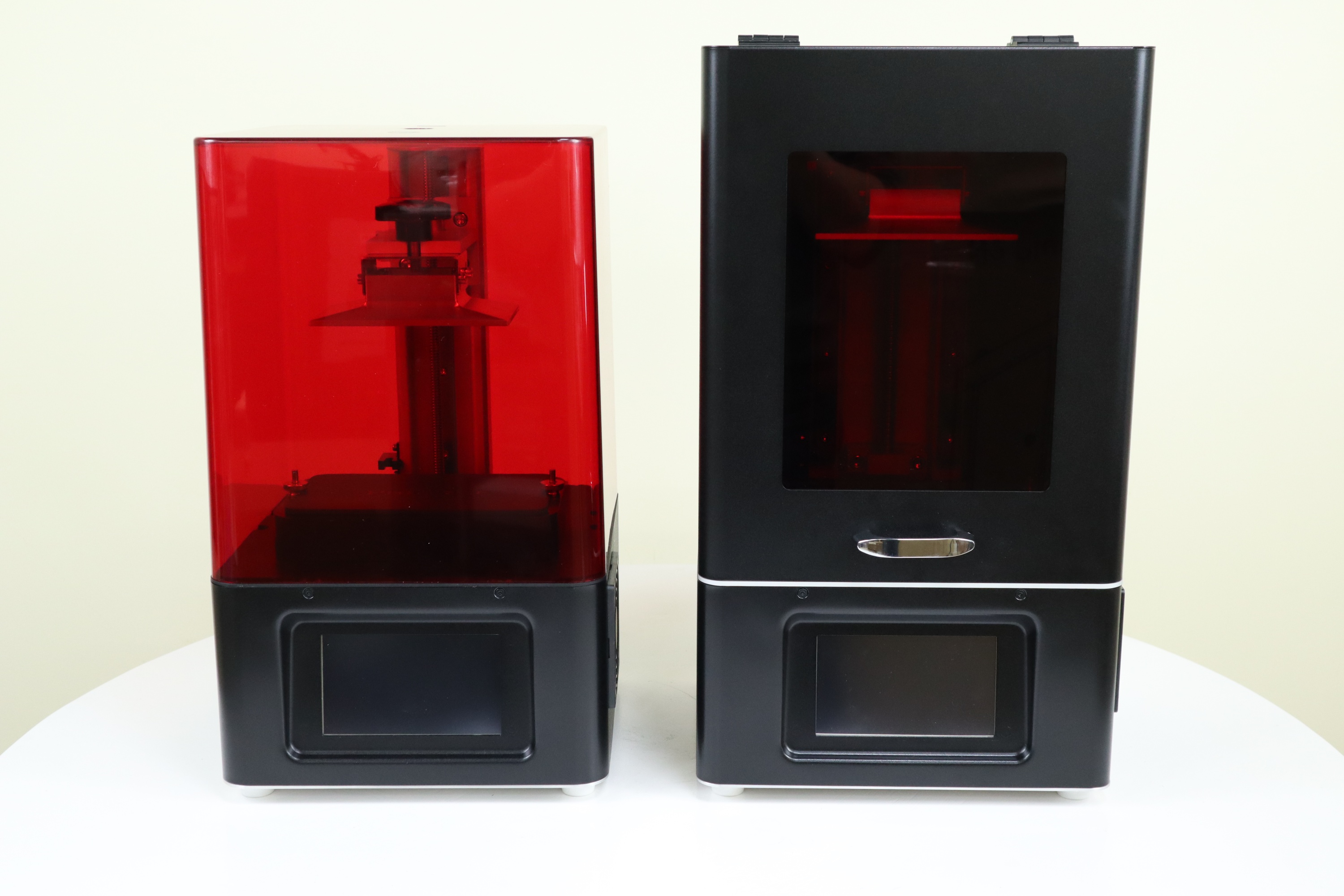

Еще одно отличие принтеров, которое сразу бросается в глаза, это конечно корпус. Shuffle 2019 сверху имеет стальной кожух, а также стальную крышку, которая откидывается вверх за ручку. Спереди расположилось небольшое окошко из красного прозрачного пластика.

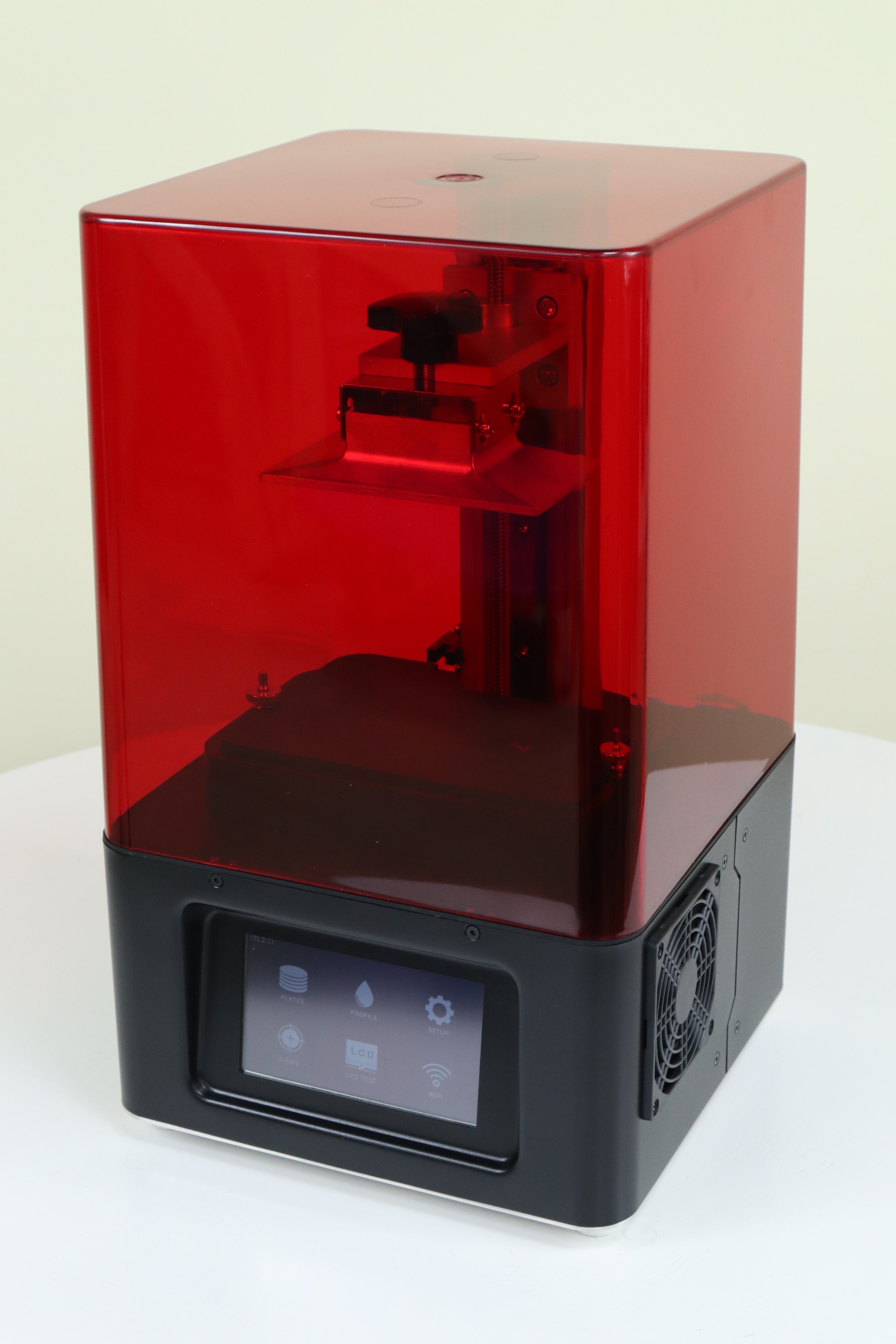

У Shuffle Lite верхняя часть реализована намного проще. Он накрывается сверху прозрачным колпаком из такого же красного пластика.
Казалось бы, стальной корпус с крышкой надежнее и удобнее. Но, с другой стороны, у прозрачного колпака тоже есть свои плюсы. Во время работы намного удобнее следить за процессом печати, не нужно без необходимости поднимать крышку. К тому же платформу видно со всех сторон, тогда как в стальном корпусе можно разглядеть только то, что происходит спереди.

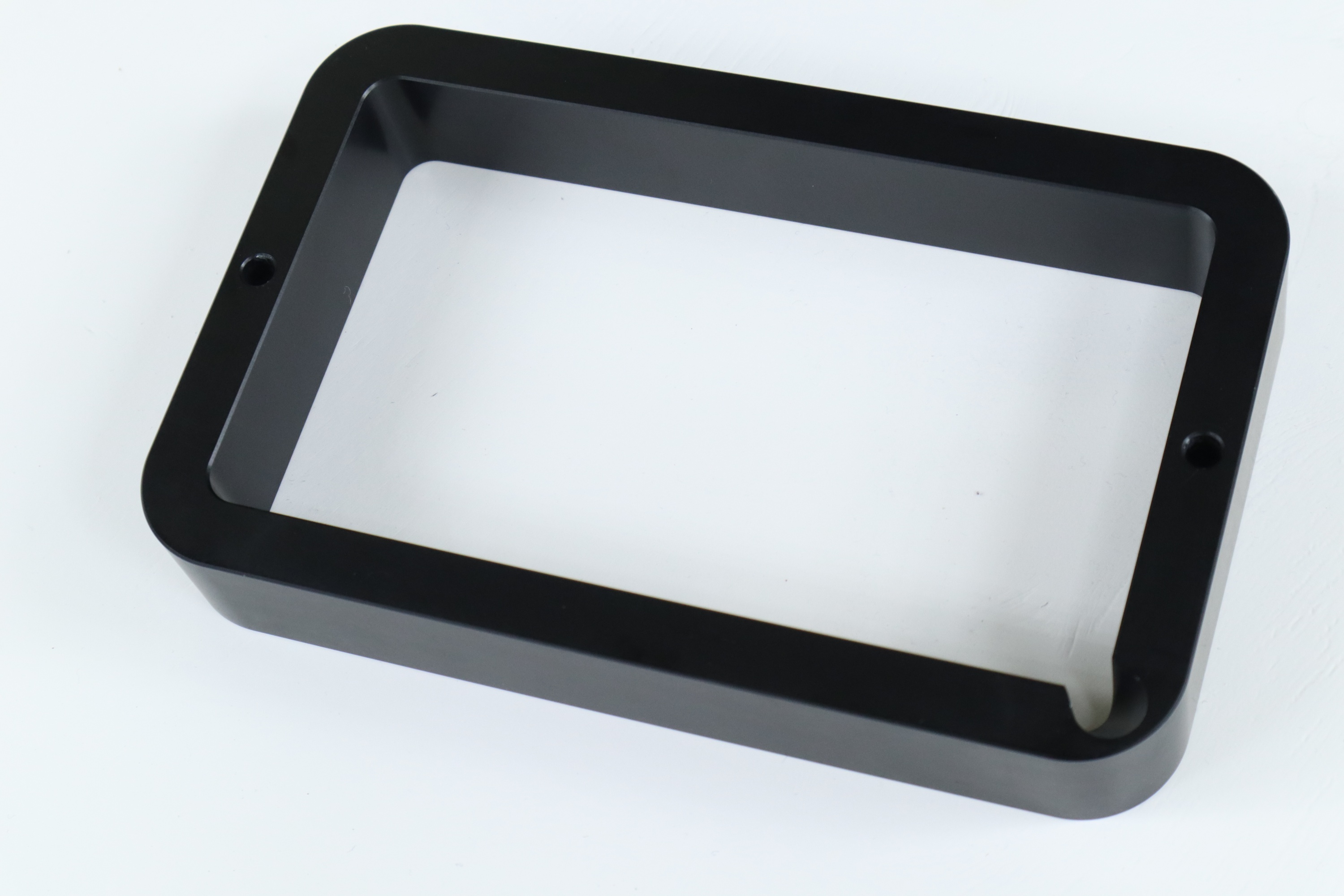

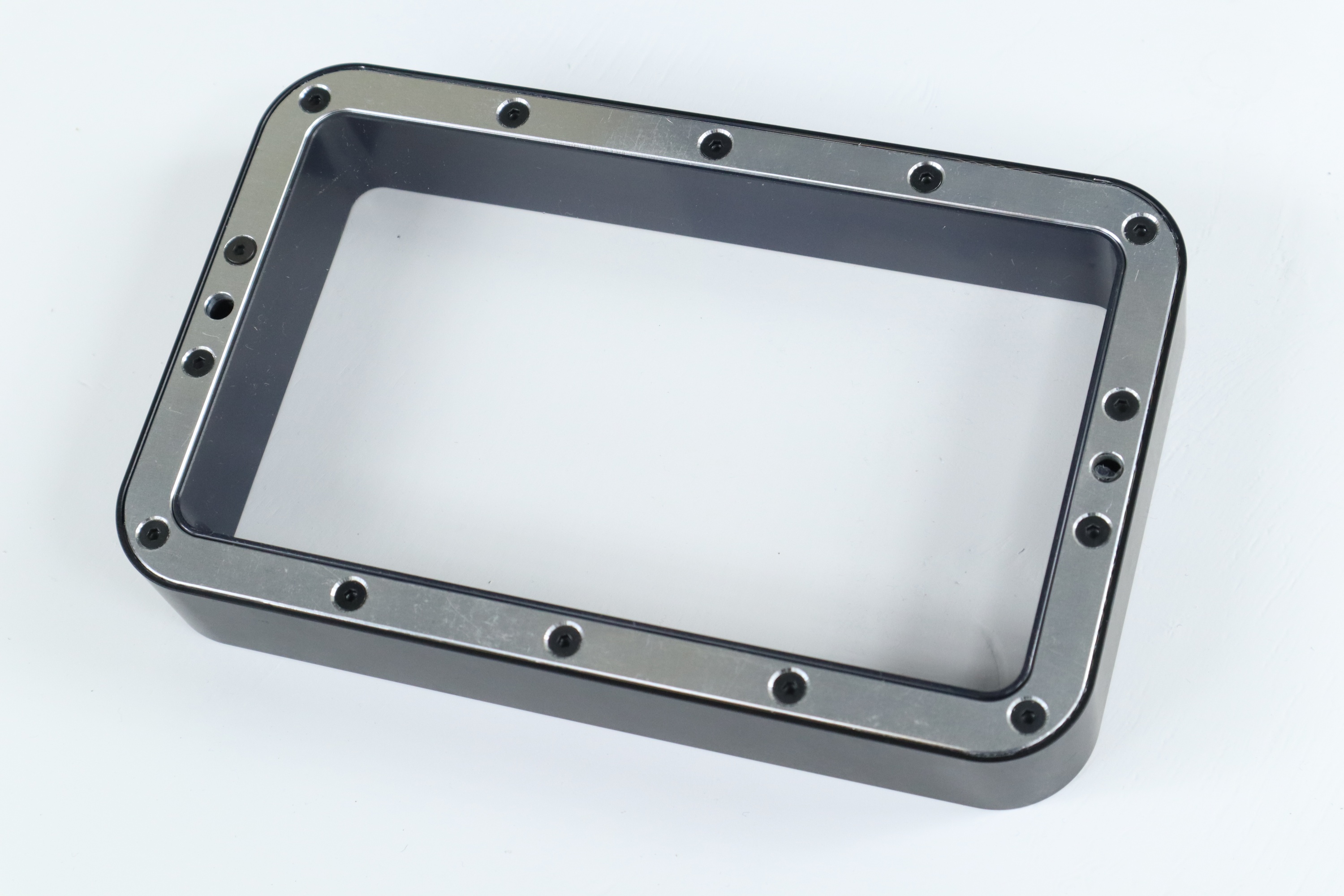

Ванна металлическая с вырезом для удобного слива смолы. Пленка уже установлена, запасной в комплекте нет.

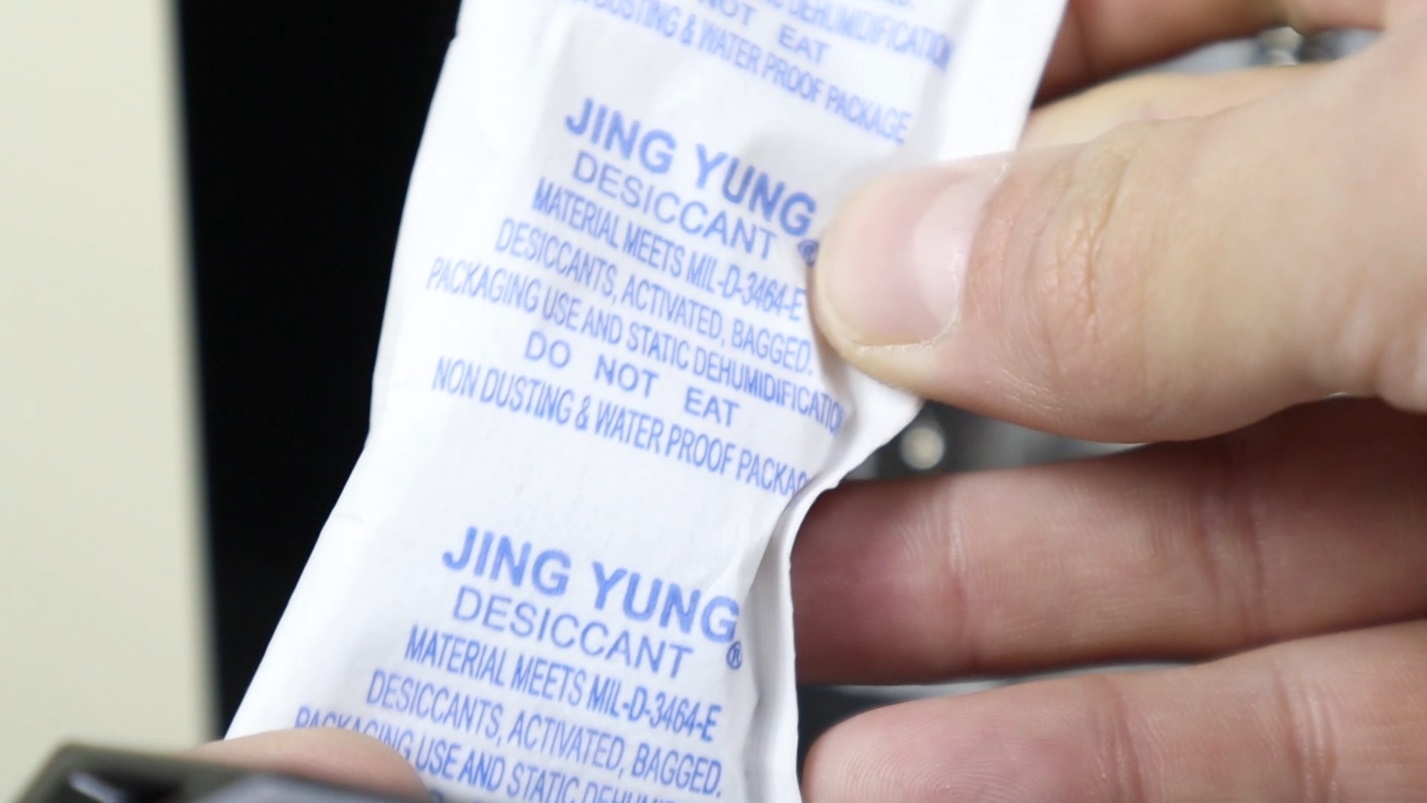

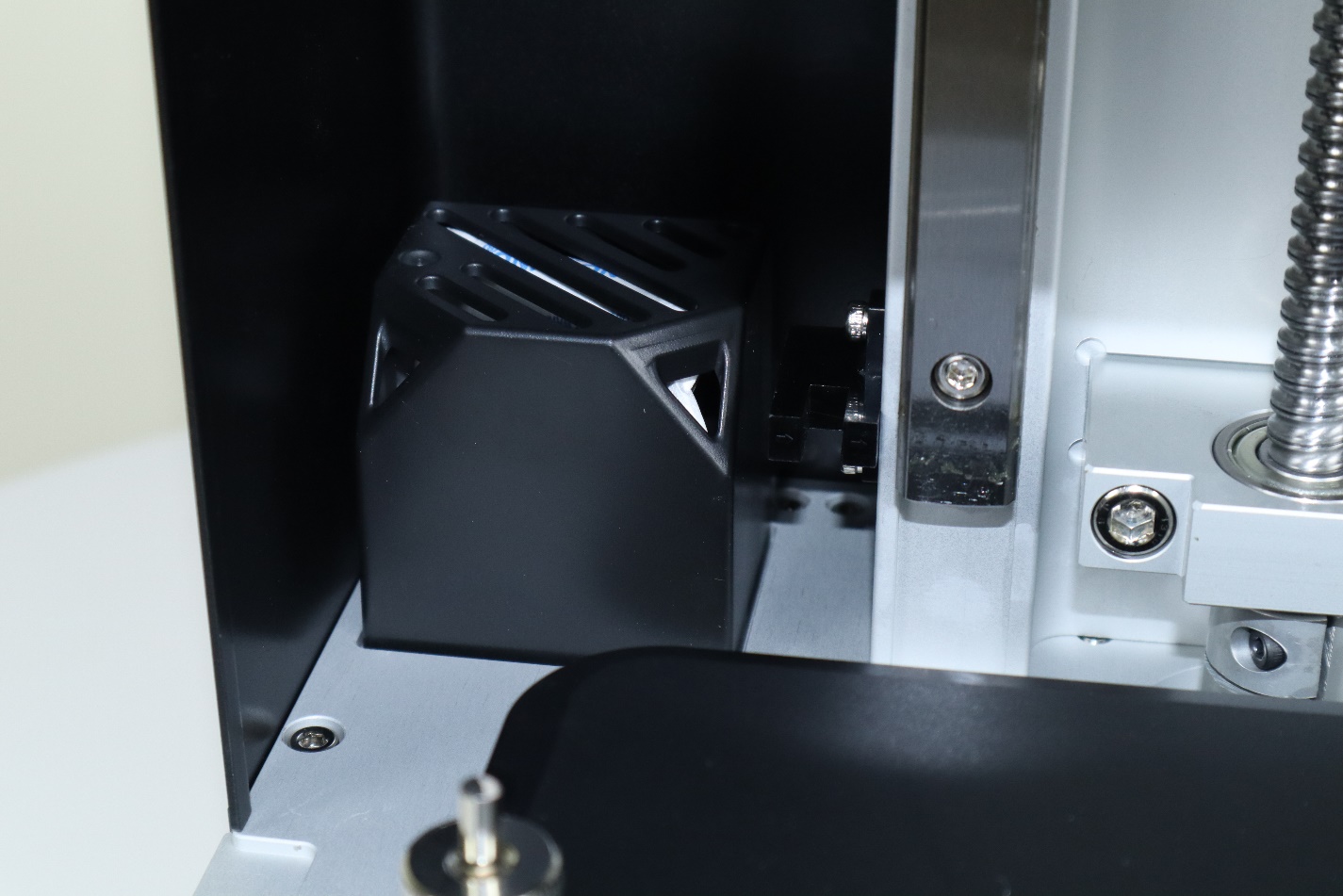

Еще у 2019-го внутри, рядом с осью Z находится небольшой пластиковый блок, который, по заявлениям производителя, является фильтром воздуха.
Но по факту – это вообще непонятно что. Во-первых, он не имеет никакой связи с воздушными потоками от вентиляторов, которые просто проходят мимо. А во-вторых, в нем находится мешочек силикагеля. Силикагеля!!! Как он вообще может что-то очищать, если он предназначен для поглощения влаги?
О чем думали Phrozen, когда придумывали это, не очень понятно.

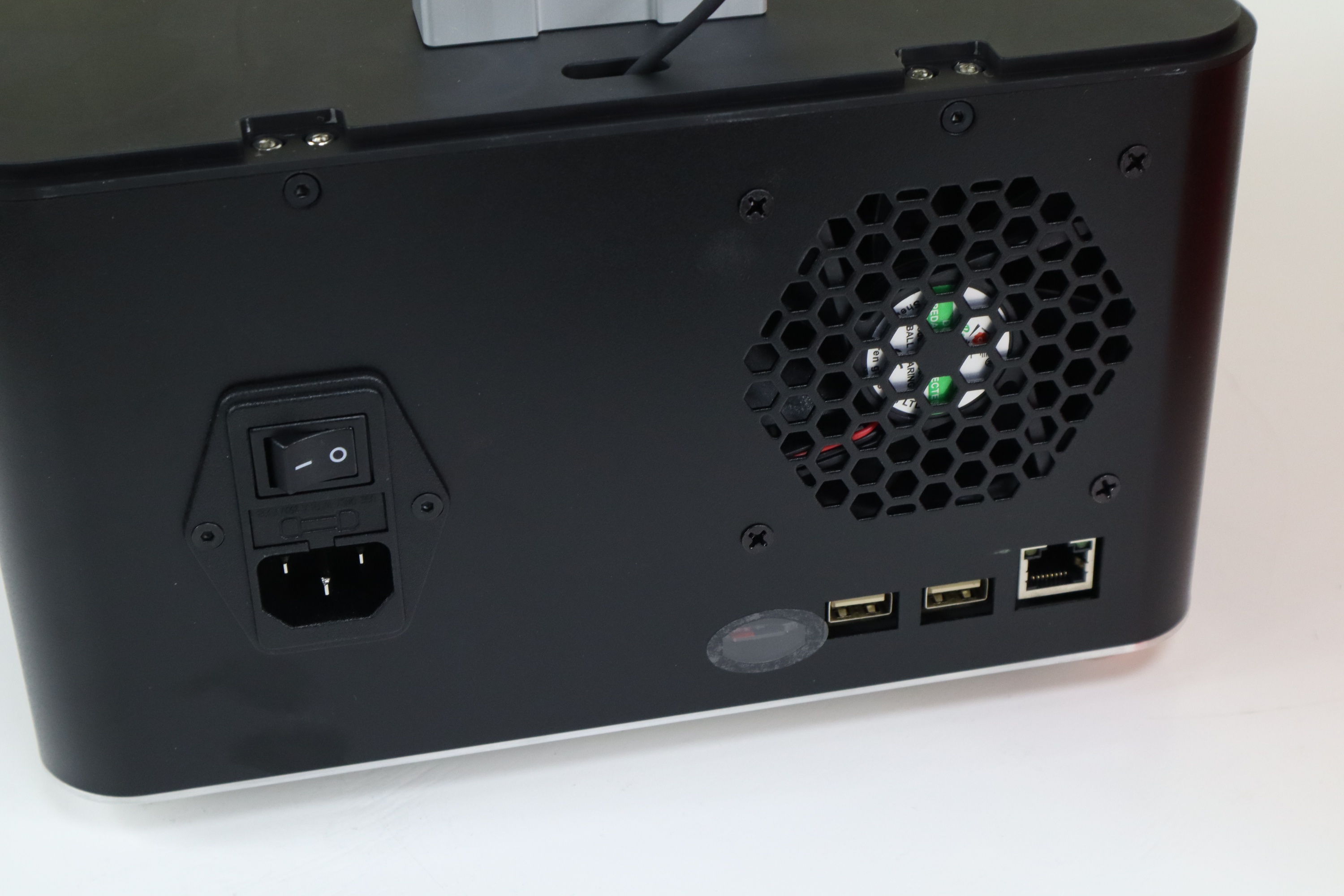

В нижней части принтеры выглядят практически одинаково. Сзади располагаются разъем провода питания с предохранителем и кнопкой включения/выключения. Два USB-порта, разъем RJ-45 для подключения к локальной сети, вытяжной вентилятор и небольшое отверстие, заклеенное прозрачной пленкой, за ней прячется microSD карта, на которой записана операционная система принтера, но об этом немного позже.

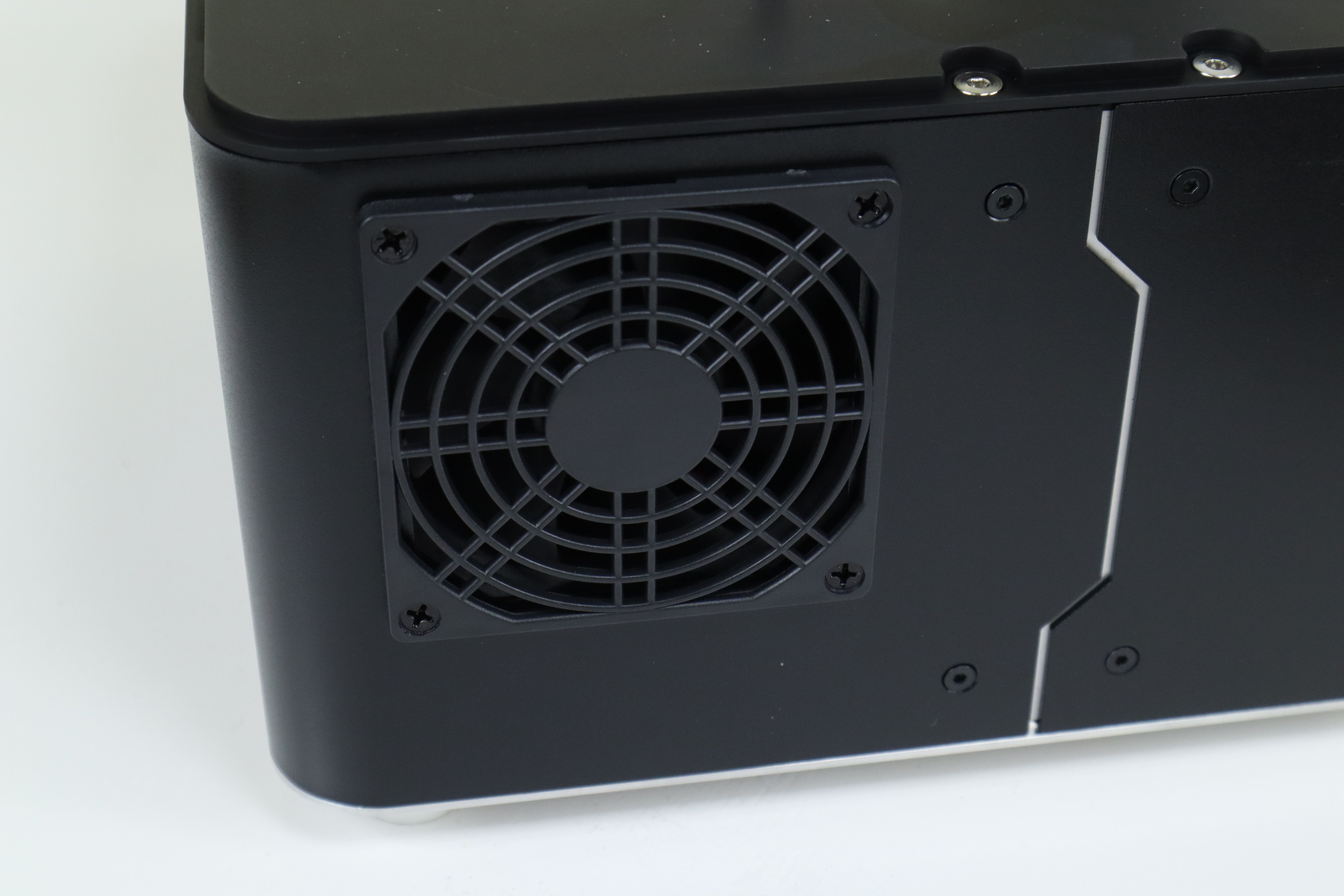

Справа находится приточный вентилятор.

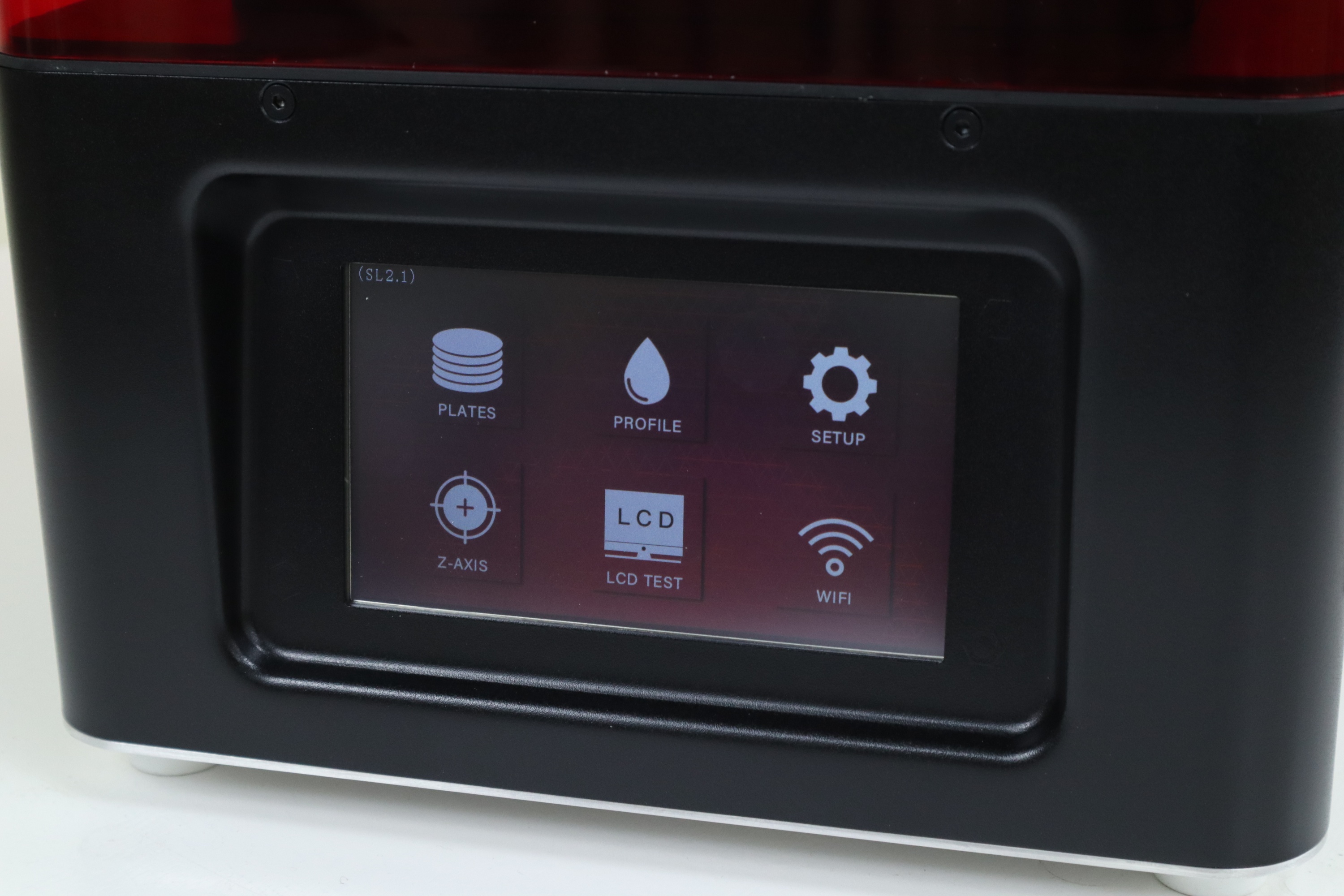

А спереди у принтеров большой сенсорный дисплей. И это, пожалуй, самое интересное в этих принтерах, как в прочем и почти во всех принтерах компании (за исключением модели Sonic Mini).
На принтерах Phrozen установлена Linux-подобная операционная система Phrozen OS. Фильмы на них, конечно, не посмотришь. Но возможности это открывает довольно интересные. Кроме классической печати с помощью USB-флешки, у принтера есть полноценный Web-интерфейс. То есть при подключении к локальной сети по проводу или с помощью USB-Wifi адаптера, принтер получит IP адрес. Введя этот адрес в браузере, мы получим доступ к Web-интерфейсу.

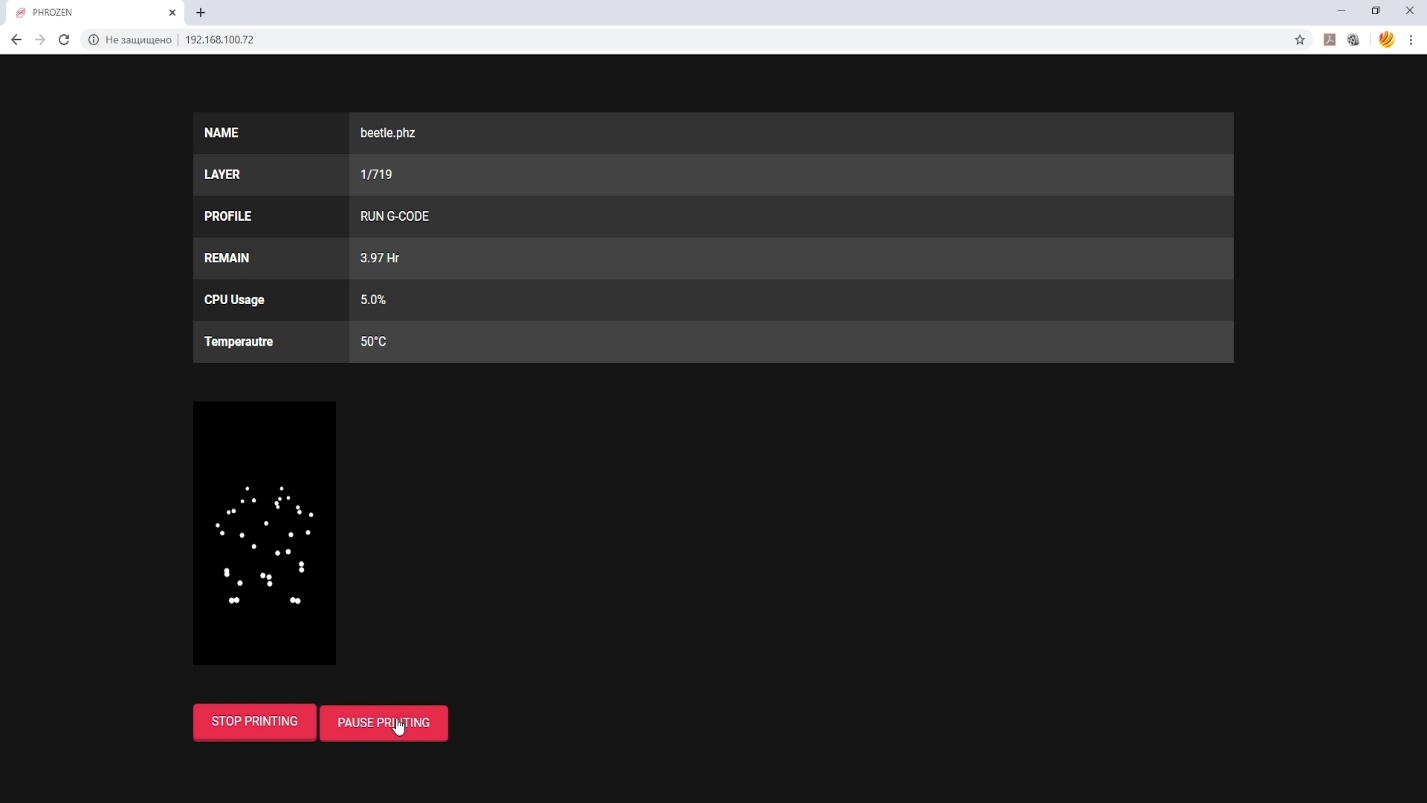

Через него можно отправлять нарезанные файлы, запускать их на печать, следить за процессом печати и остановить ее в случае необходимости.

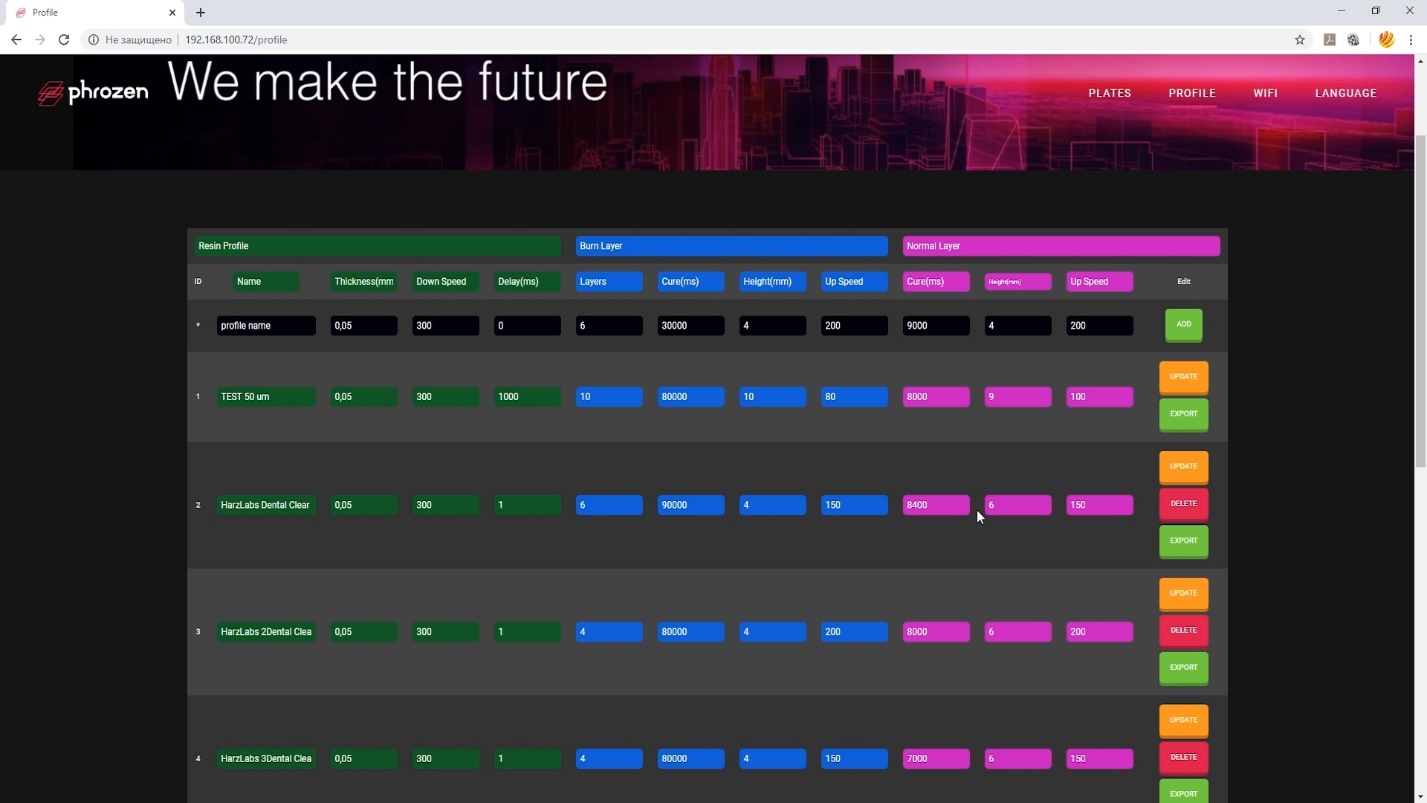

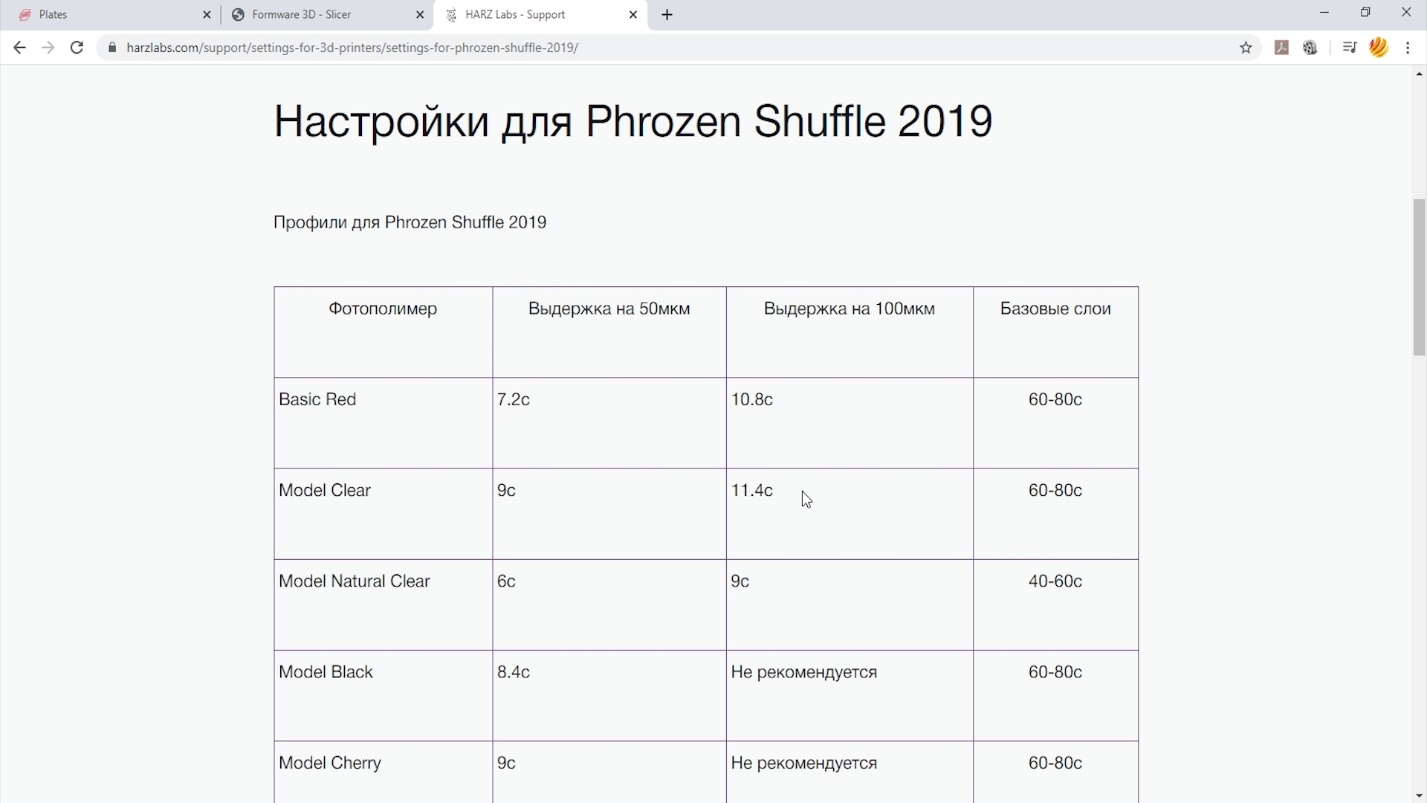

А также есть довольно интересная возможность создавать профили печати для разных смол. Благодаря этому, сохранив нарезанную модель в принтере, можно печатать ее разными смолами, просто выбирая необходимый профиль перед отправкой на печать.
Единственное, нужно чтобы высота слоя нарезанной модели соответствовала высоте слоя в профиле.

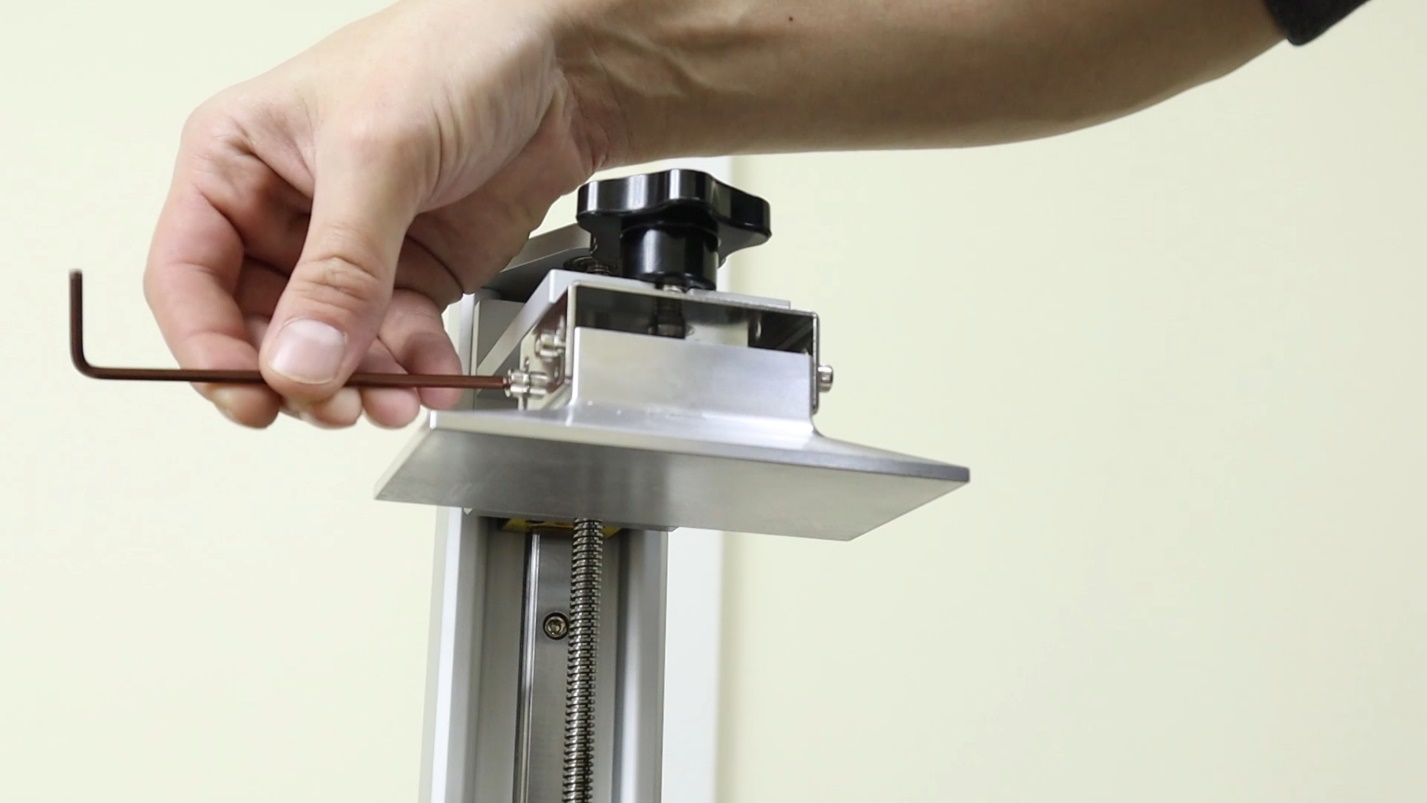

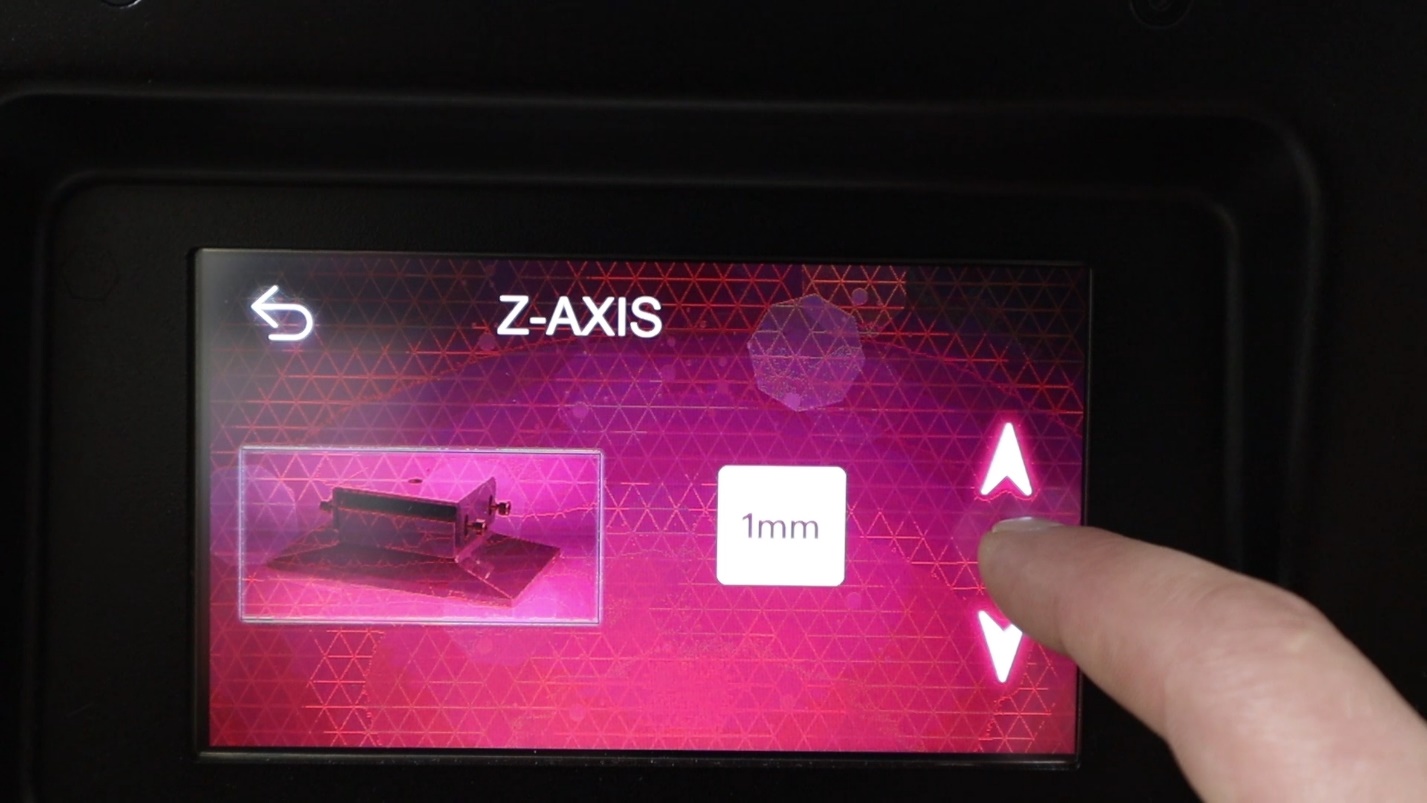

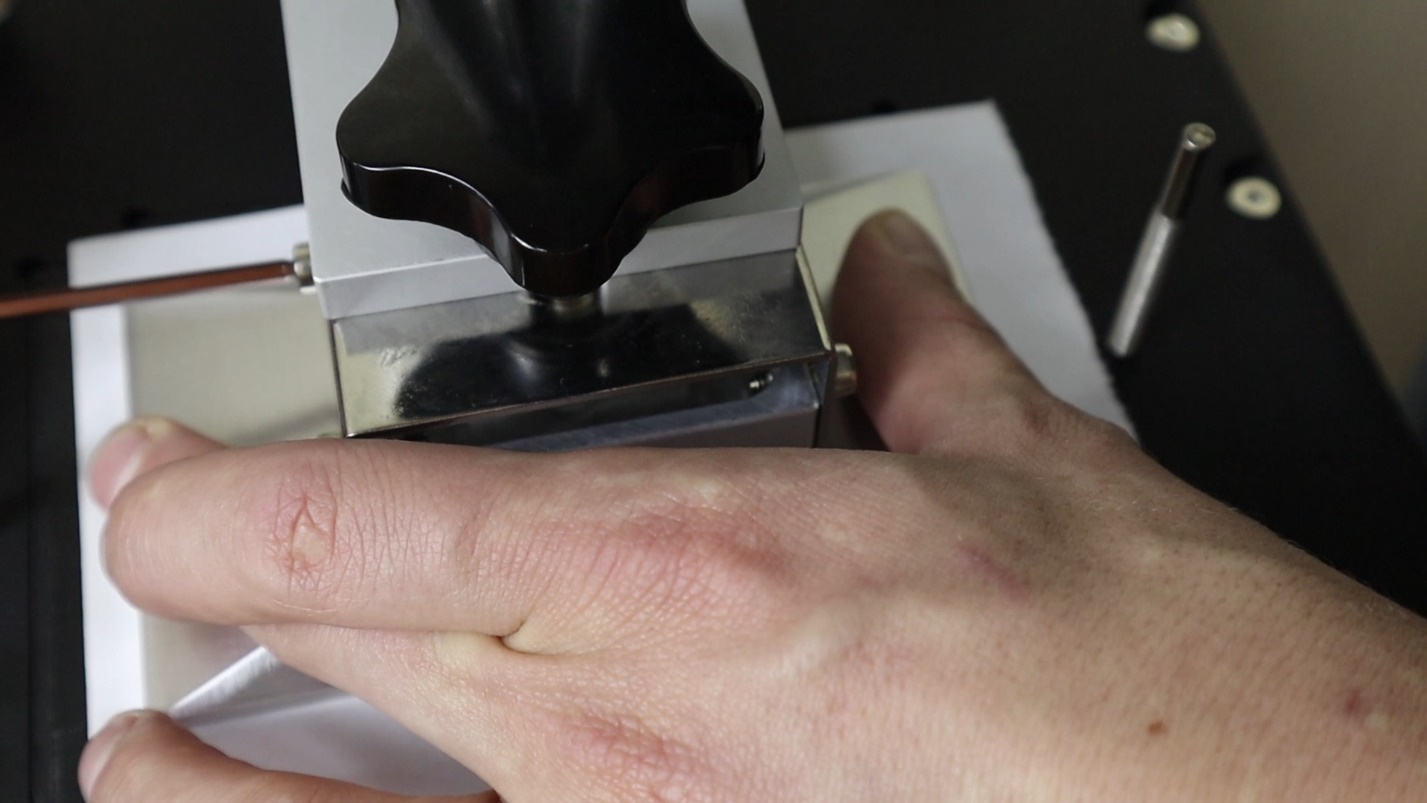

Как и почти любой фотополимерный принтер, Shuffle 2019 и Lite перед первой печатью необходимо откалибровать. Делается это также вполне стандартно. Нужно ослабить 4 винта платформы.
Убедиться, что она может свободно двигаться. На экран положить один лист А4 или 4 кусочка листа А4 по углам экрана. Через меню принтера зайти в Z-axis и нажать на круглую точку, которая находится справа между двумя стрелками.
Подтвердить, что на экране нет ванны и посторонних предметов. Дождаться пока ось Z опустится. Немного придавить платформу по углам и затянуть винты.
Лист бумаги должен оказаться равномерно придавленным к экрану и не двигаться. Далее нужно подтвердить завершение калибровки, платформа поднимется вверх и все. Калибровка завершена.
У компании Phrozen есть свой слайсер - PZSlice. Но назвать его хорошим, язык не поворачивается. Еще с самого загрузочного экрана видно, что с дизайном у него очень большие проблемы, выглядит все топорно и не аккуратно.
Функционал у слайсера минимальный, да и имеющимися функциями пользоваться очень неудобно. Он, конечно, работает и свои основные задачи выполняет, но использовать его не хочется совсем.

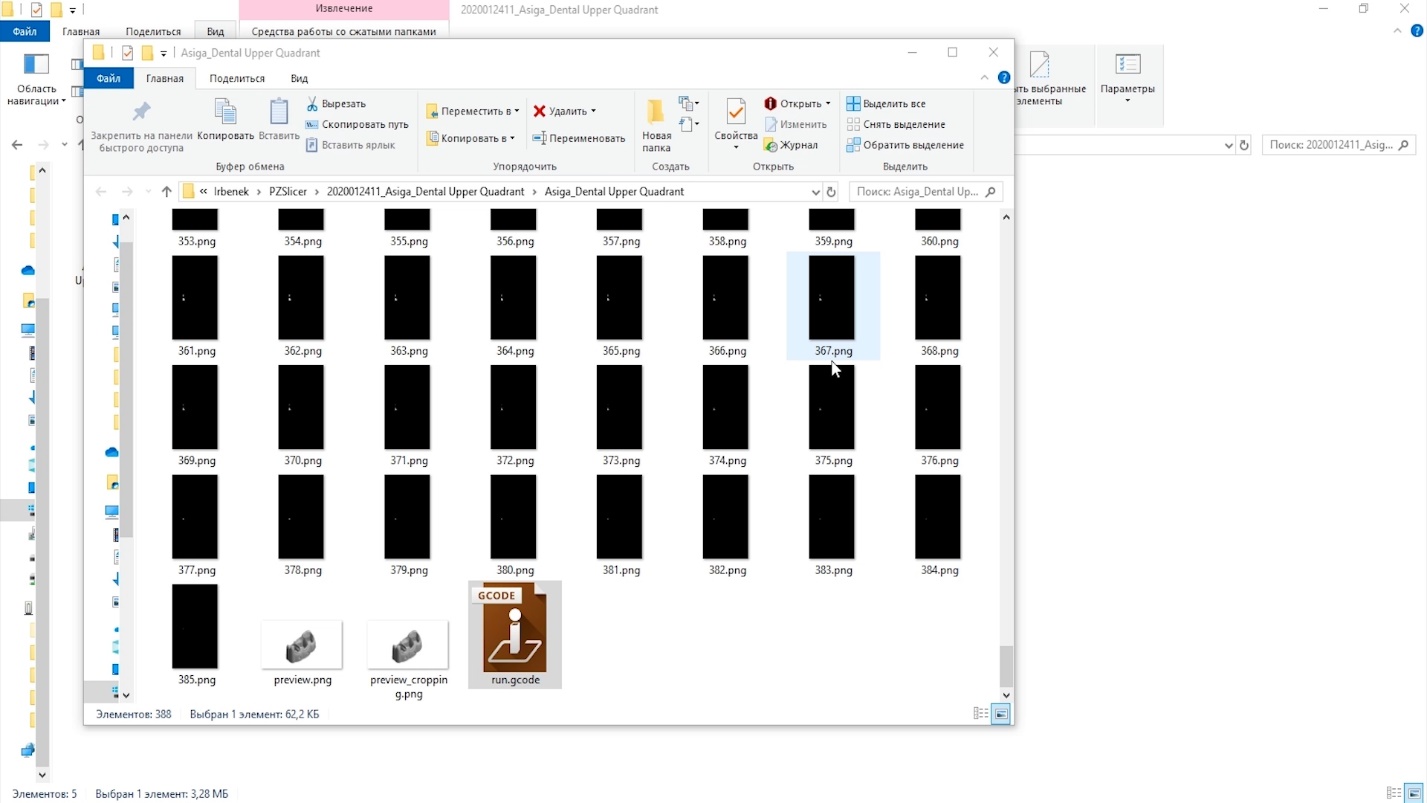

Файлы экспортируются в формате phz. По сути, это просто переименованный архив, в котором лежат картинки слоев, картинка предпросмотра модели, которая будет отображаться на экране принтера и в WEB-интерфейсе, и gcode файл с командами, что куда поднимать и на какое время включать.
При использовании таких файлов можно использовать как настройки заданные в PZSlice, так и выбирать профили в самом принтере.

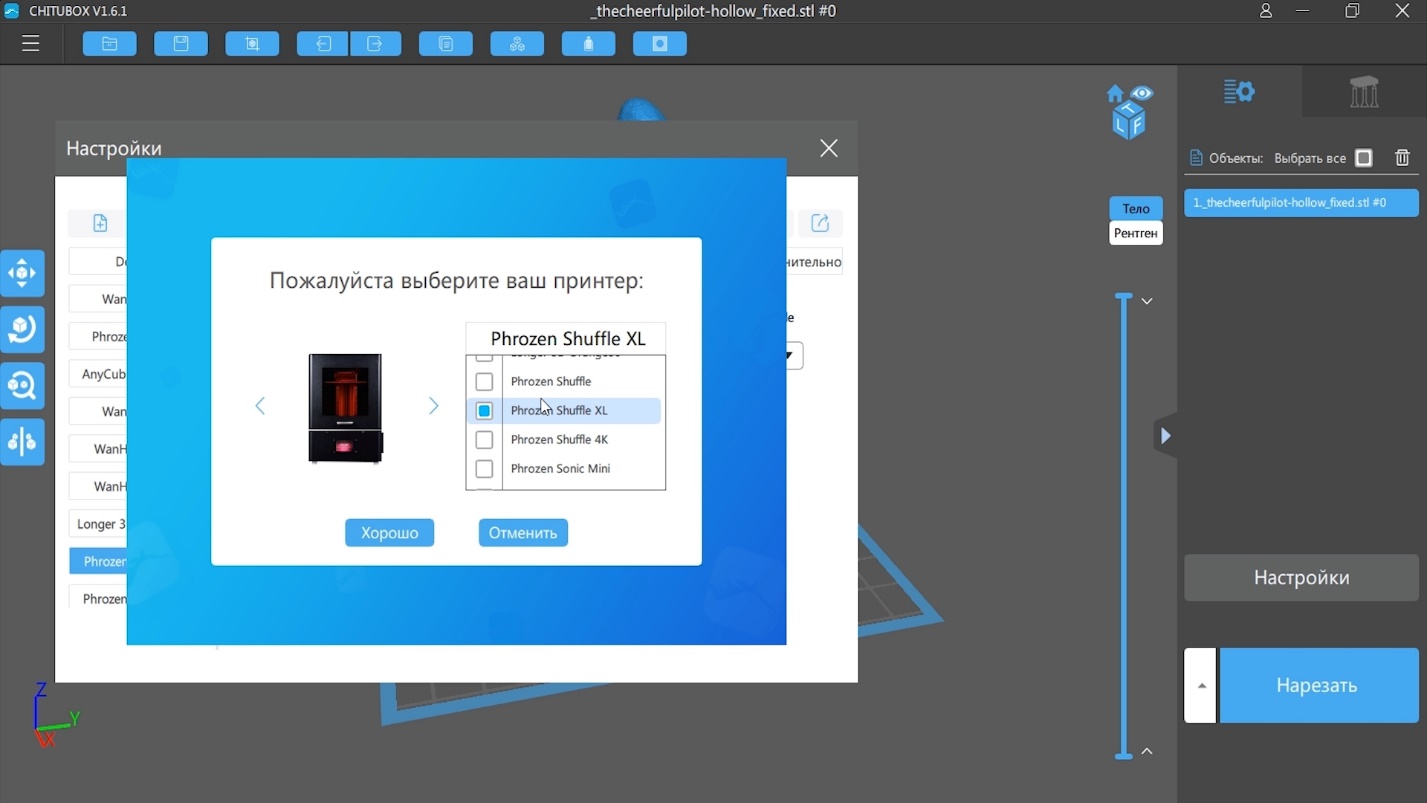

Можно использовать и один из самых популярных бесплатных слайсеров Chitubox. В последних версиях есть предустановленные профили для принтеров Phrozen.
Единственное, Chitubox сохраняет файлы в формате ZIP. В случае использования таких файлов, принтер не будет видеть настройки времени засветки и скорости движений из слайсера. Можно выбрать только профиль из памяти самого принтера.
Также нужно выбирать профиль, соответствующий высоте слоя заданной в слайсере.
Есть еще один слайсер, поддерживающий принтеры Phrozen - Formware, он хороший и быстрый. Поддержки в нем, пожалуй, вообще одни из лучших. Но, к сожалению, он платный.
В течение месяца можно пользоваться им бесплатно, чтобы проверить, а дальше уже нужно платить. Но, по нашему мнению, оно того стоит. Кстати, с принтером Phrozen Sonic уже идет лицензия для этого слайсера.
Перейдем к примерам печати. Изначально мы планировали печатать одинаковые модели на двух принтерах, но довольно быстро стало понятно, что смысла в этом нет. Принтеры печатают абсолютно одинаково. Возможно, при печати на весь стол двойные рельсовые направляющие и ШВП сыграют свою роль, но при печати небольших моделей разницы нет никакой.

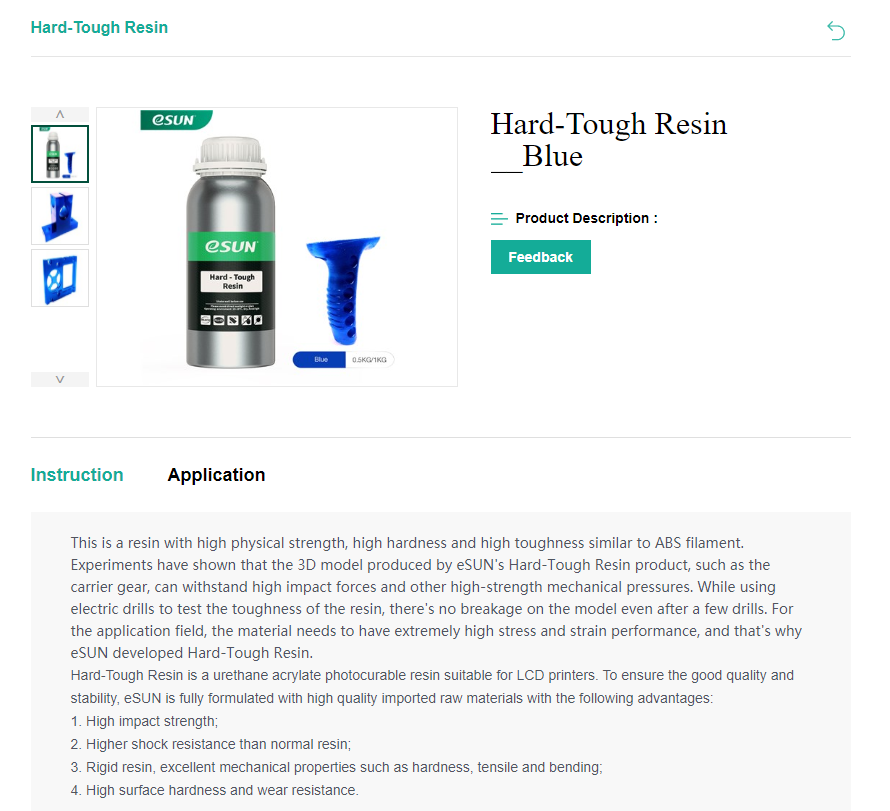

Первая смола, которую мы попробовали на принтерах Phrozen – была ESun Hard-Tough Resin.
По заявлению производителя, эта смола должна обладать высокой прочностью и по свойствам быть сопоставимой с ABS-пластиком. Ее физико-механические свойства мы не проверяли, поэтому просто посмотрим на качество. На Shuffle 2019 напечатали ручки для энкодеров и еще одну деталь, ее предназначение нам не известно.

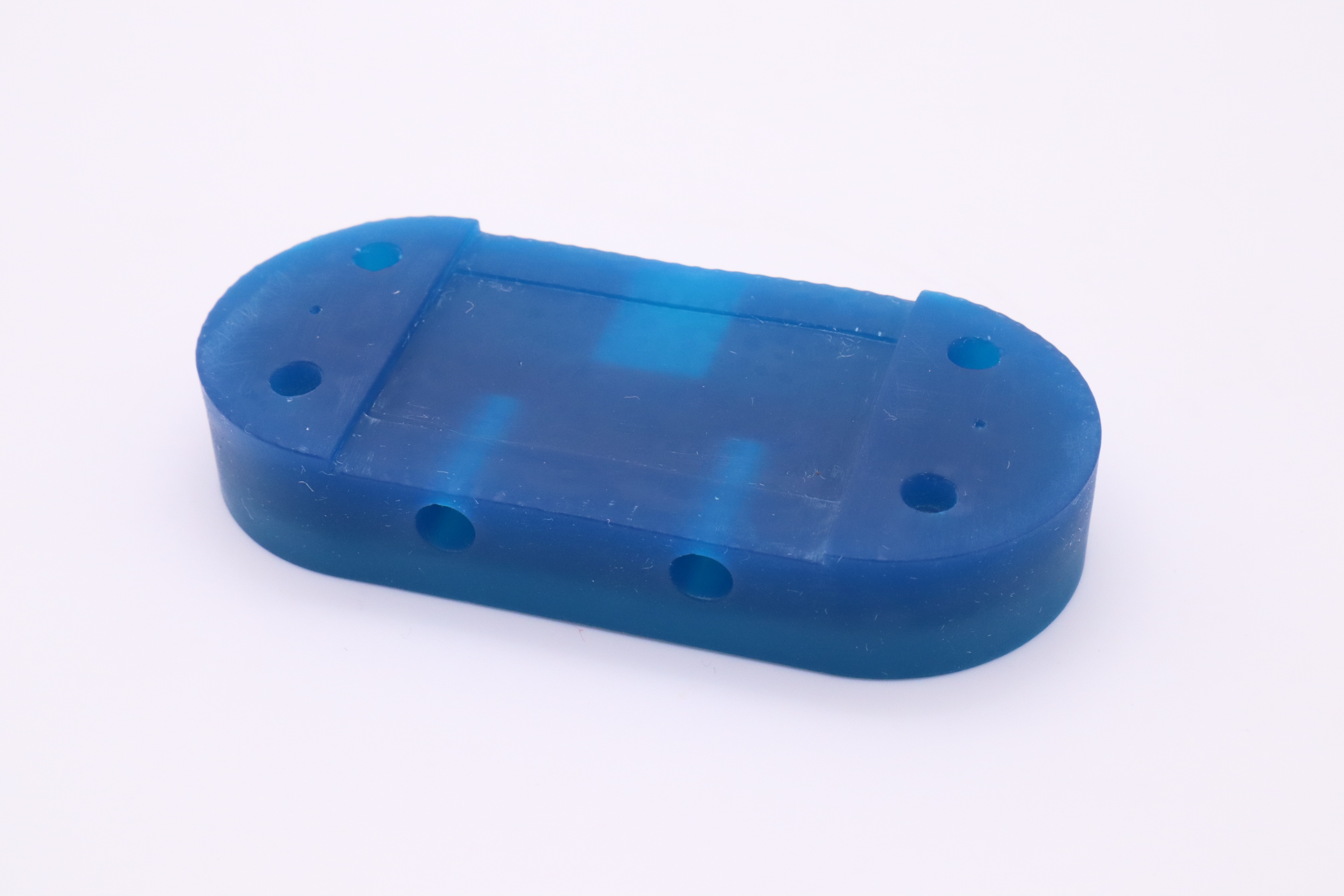

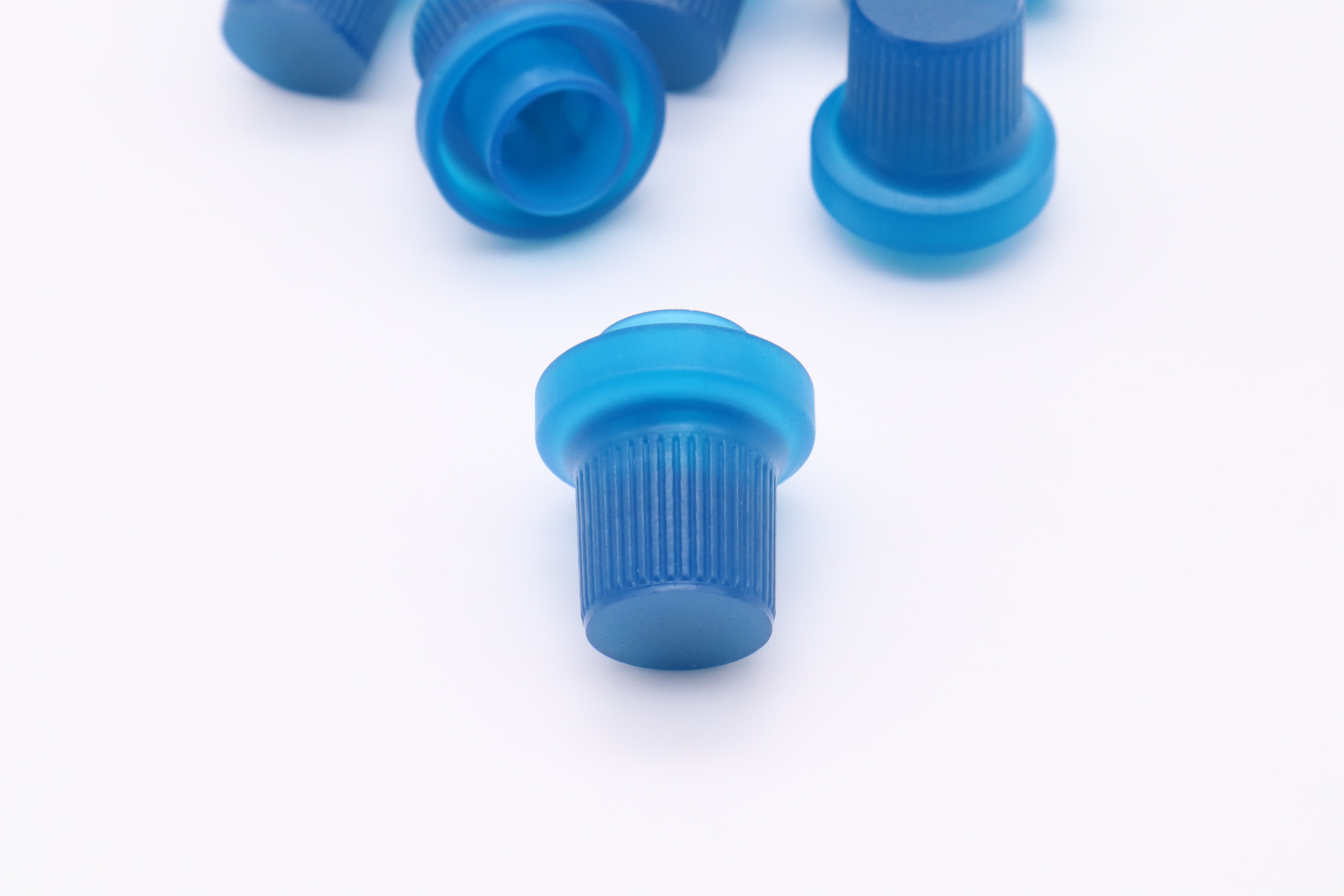

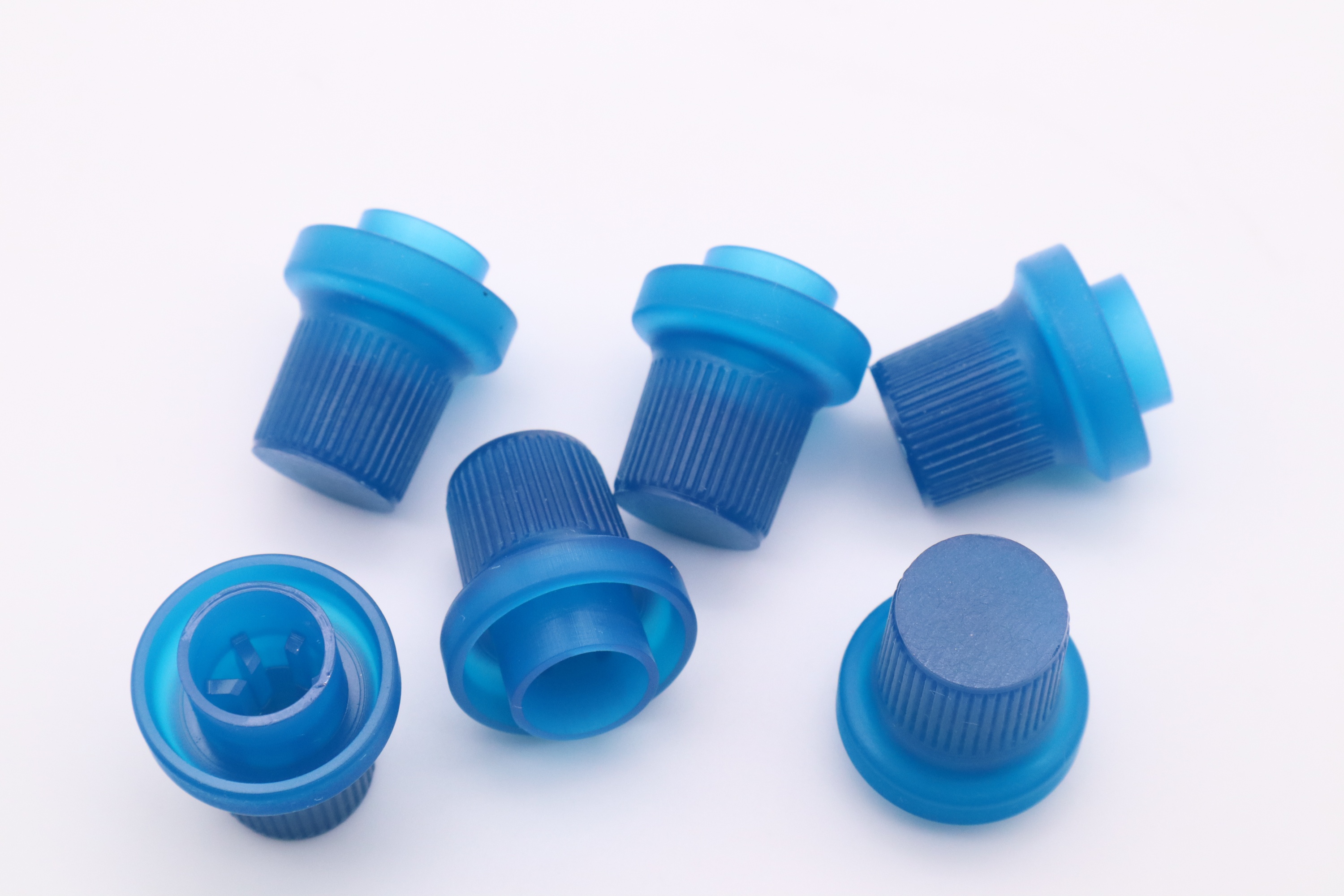

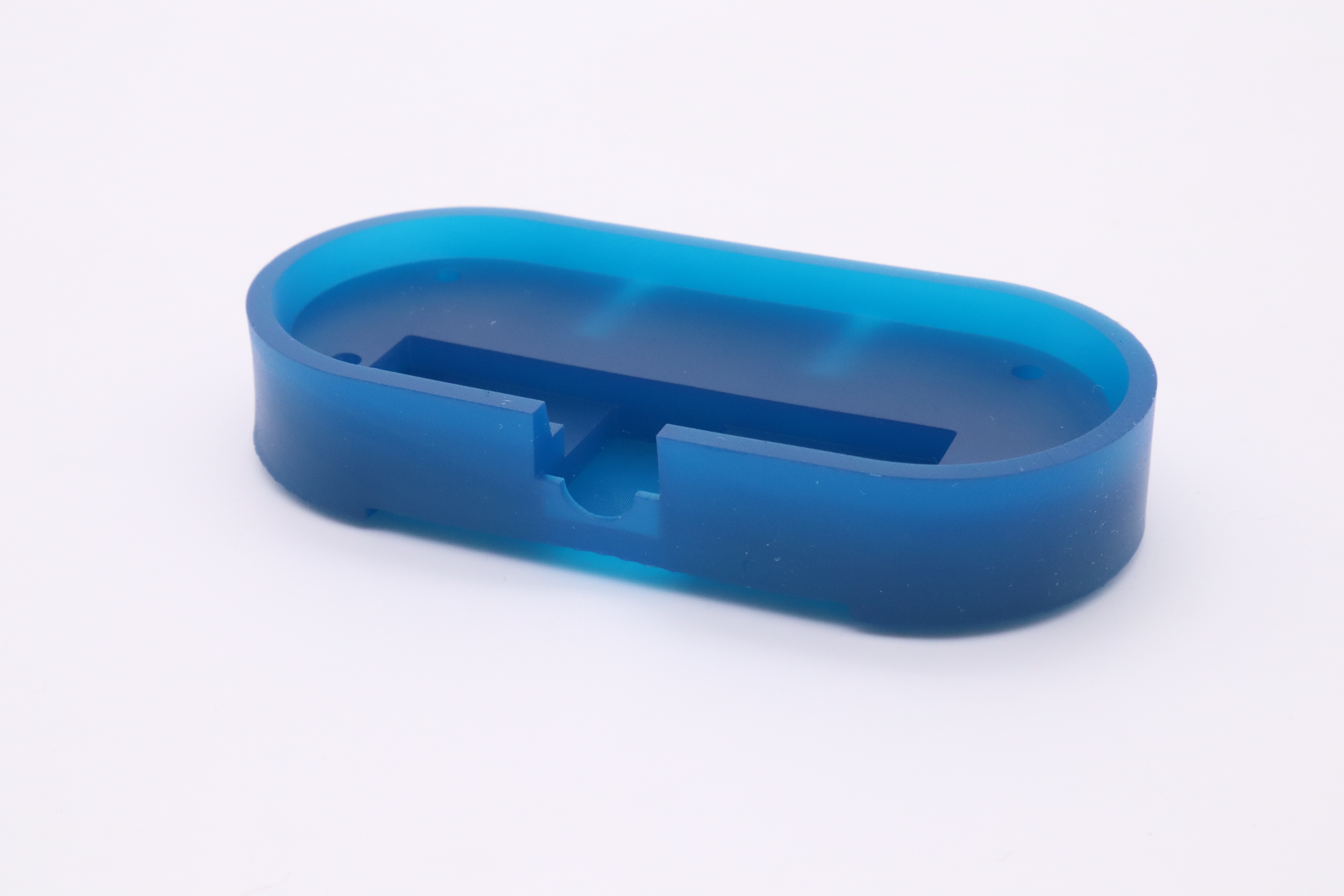

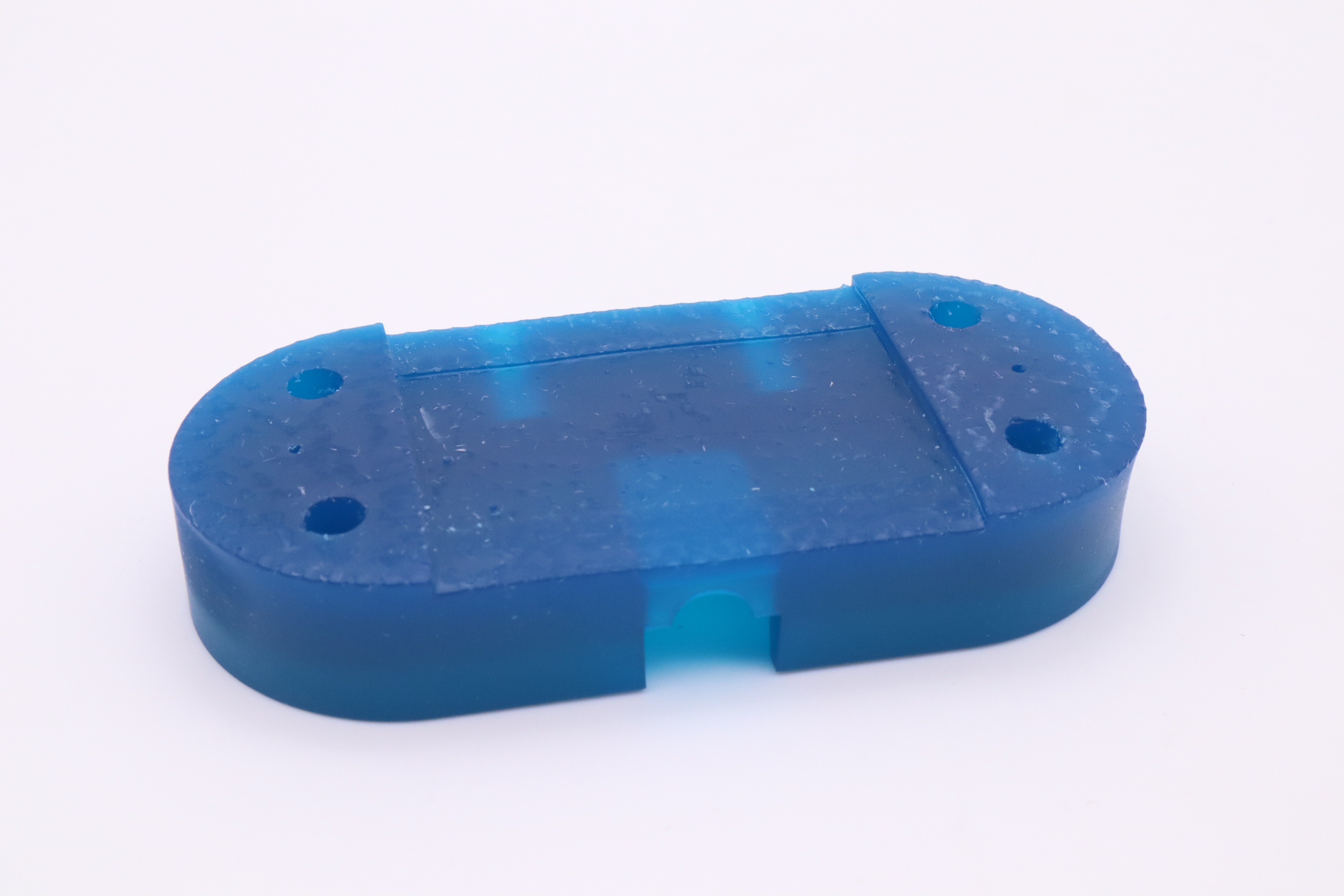

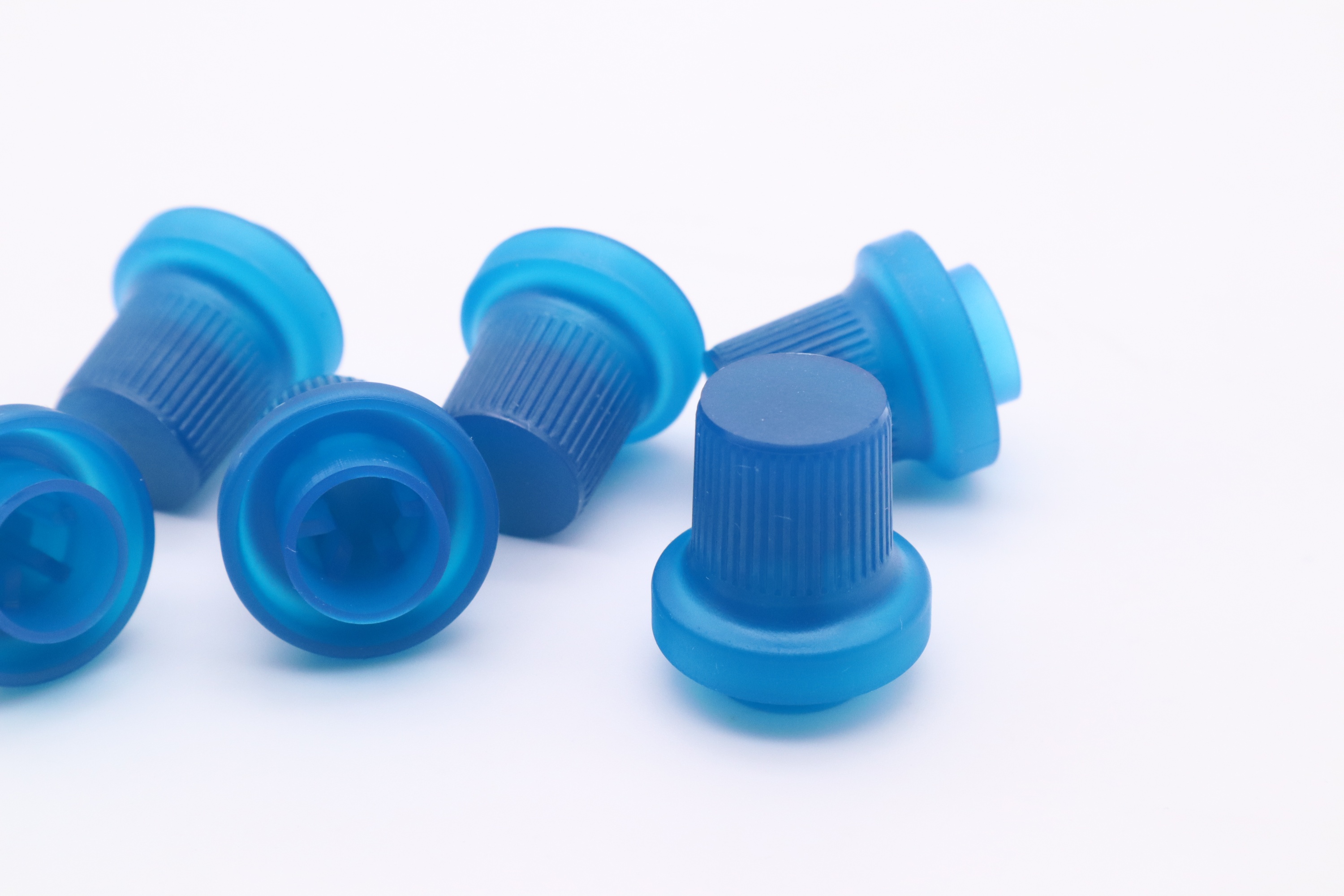

Слой 0.05мм, время засветки первых слоев 60 секунд, всех остальных 7 секунд. Ручки печатались одновременно 6 штук, стоя прямо на столе без поддержек. Их качество выше всяких похвал.
Ребрение аккуратное и четкое. Поверхности гладкие, наклоны ровные.
Сама смола красивого синего цвета, немного прозрачная и приятная на ощупь.

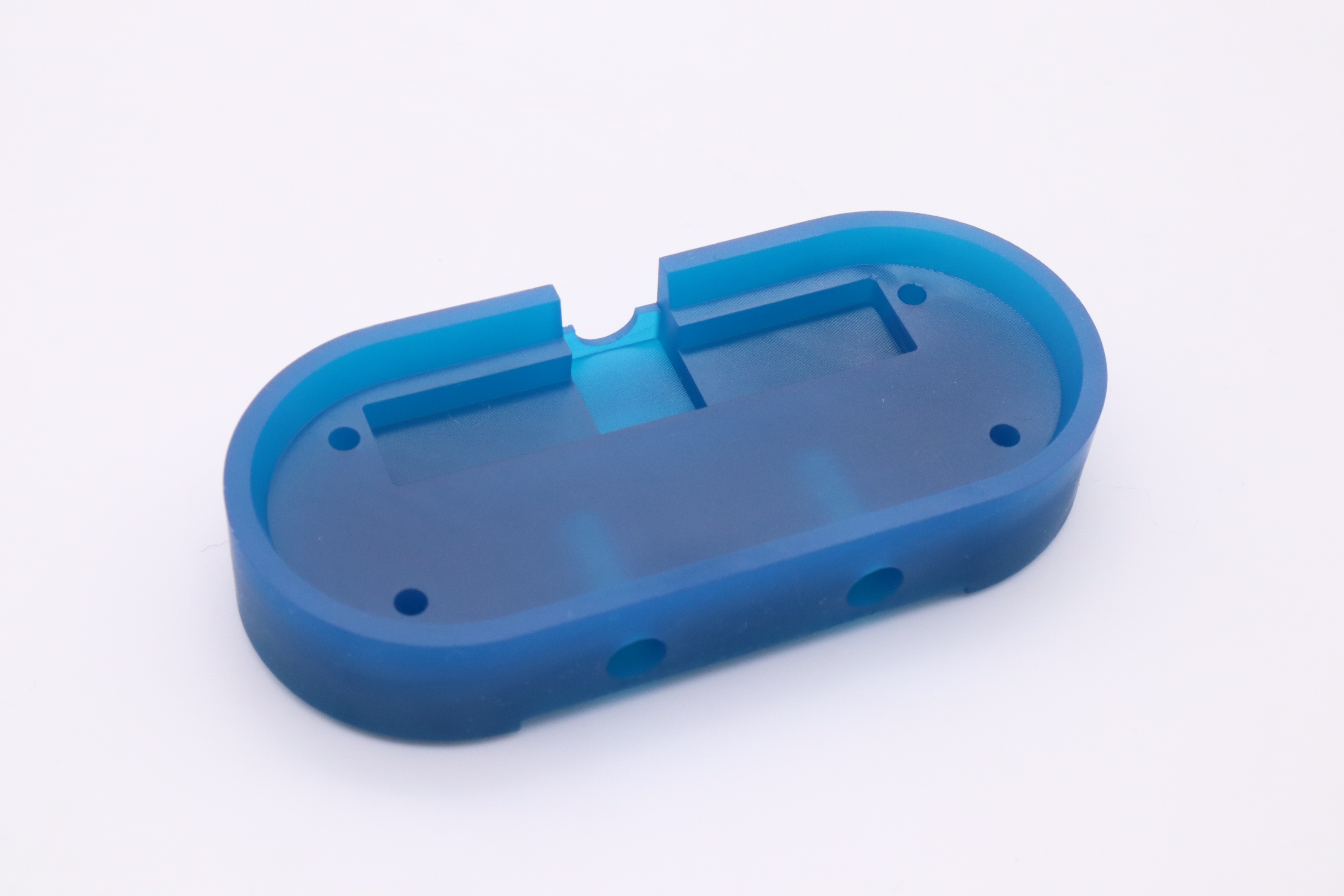

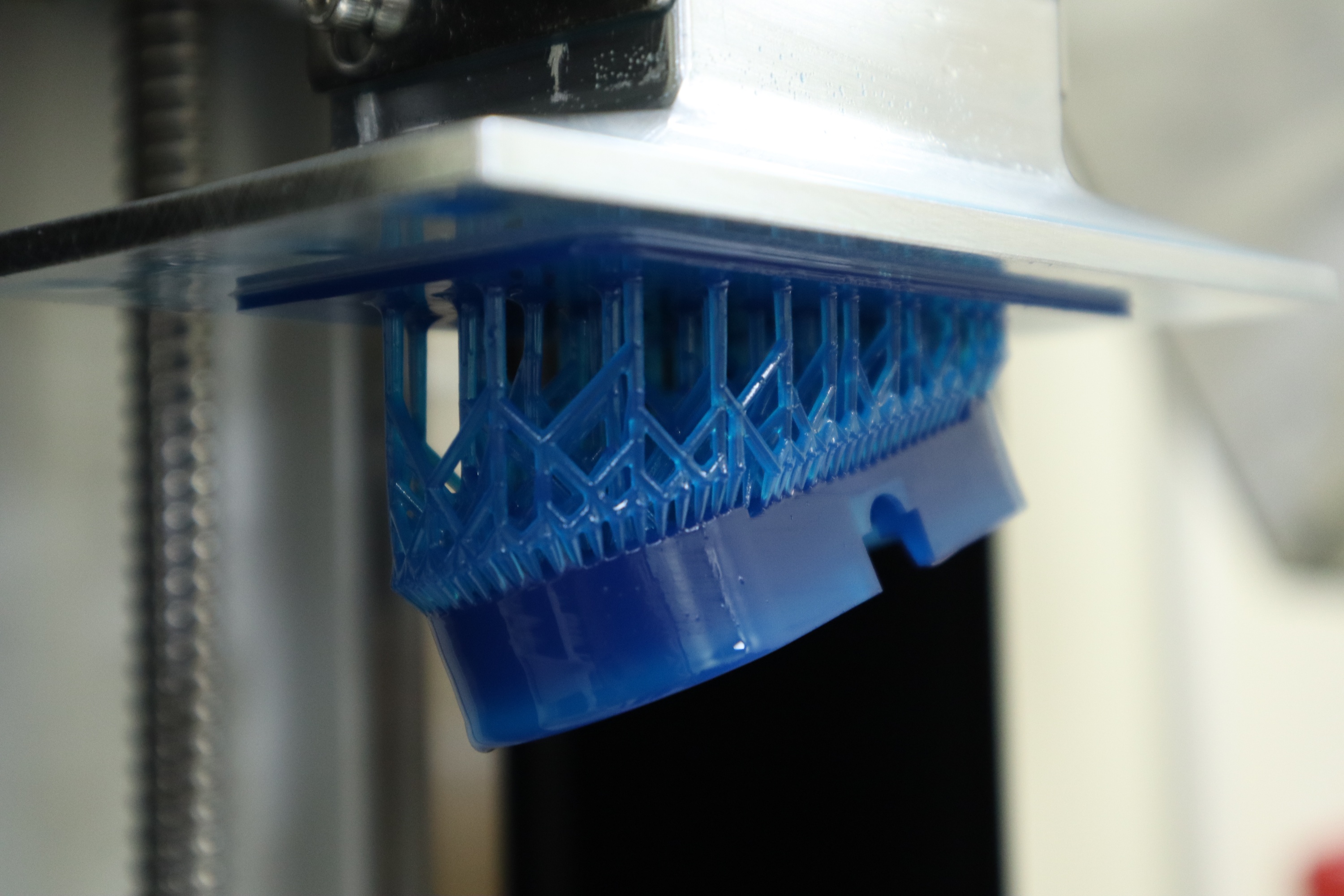

Вторая деталька значительно сложнее, ее печатали под наклоном на поддержках.
В самом низу, там, где модель начинала печататься на поддержках есть небольшое искажение геометрии, но это проблема не принтера и даже не смолы. Технические модели с ровными гранями вообще довольно сложно печатать на фотополимерных принтерах так, чтобы все было ровно.
Плоскости, которые находились на поддержках, естественно, тоже получились не очень красиво, но это тоже ожидаемо.
В таких местах необходима тщательная постобработка.
А вот все что находится сверху и по бокам, получилось просто великолепно: поверхности гладкие, все грани ровные и четкие, отверстия аккуратные, слои уложены очень равномерно.

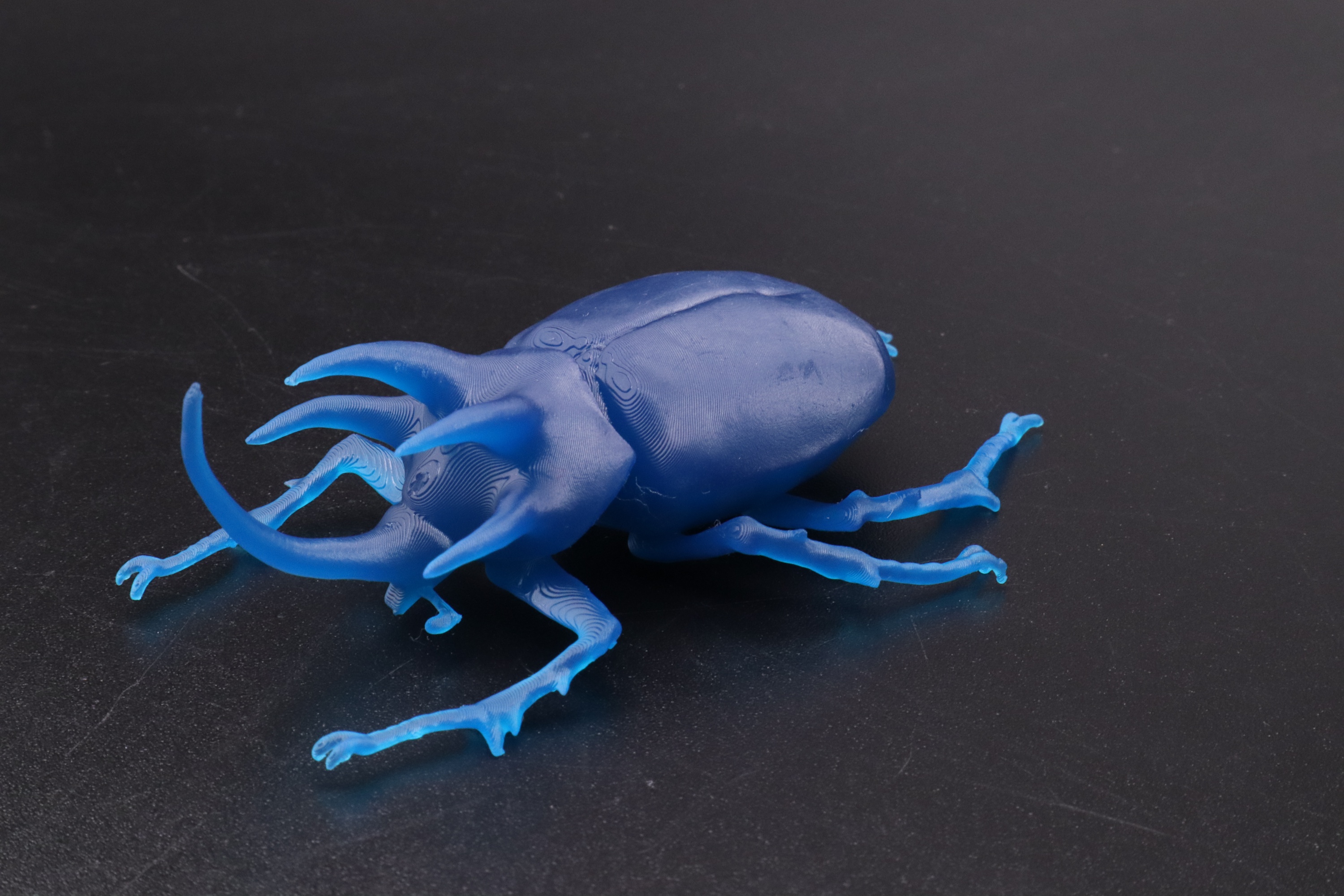

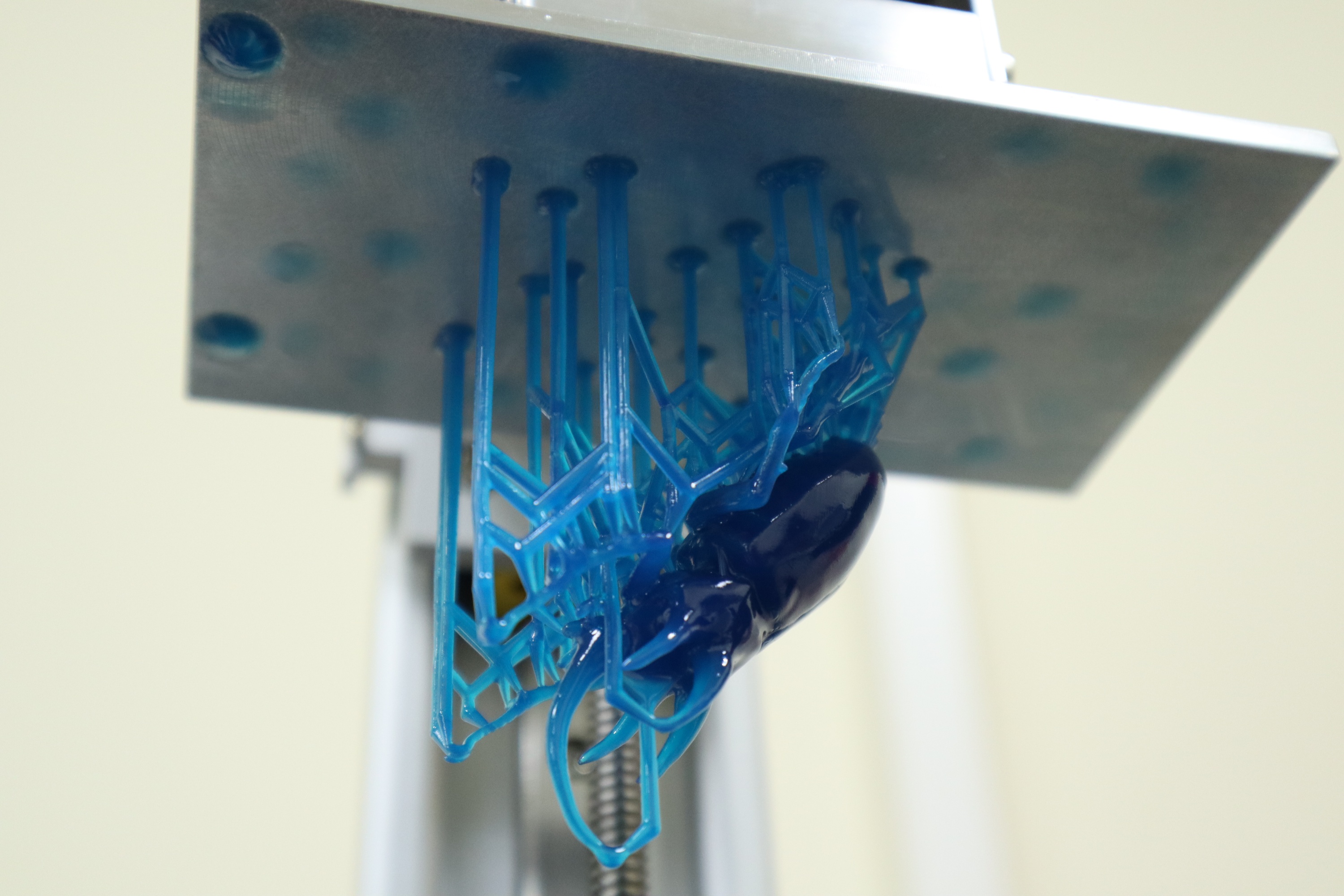

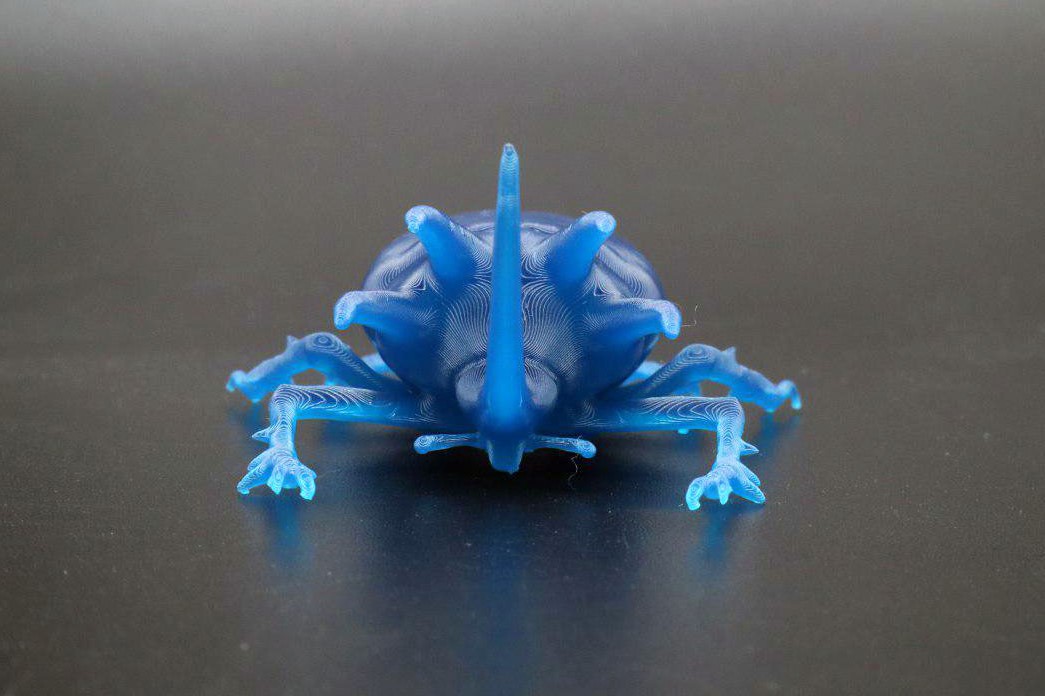

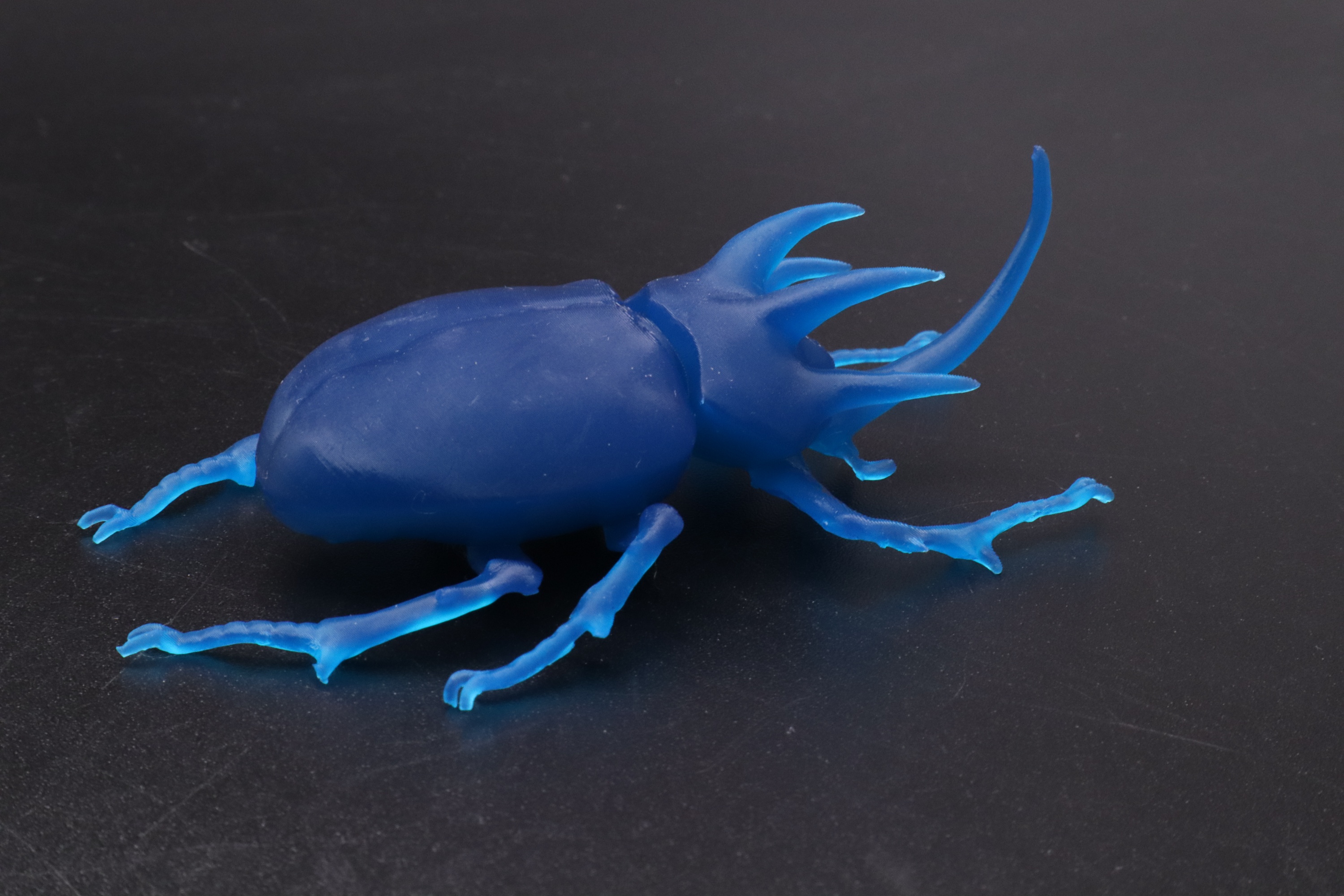

На Lite-те напечатали жука. Слоем 0.1мм, время засветки первых слоев тоже 60 секунд, остальных 9 секунд.
Вообще время засветки выбирали практически наугад, не исключено, что можно было засвечивать и меньше. Но и так получилось отлично. Жук тоже печатался под наклоном на поддержках. На лапках есть мелкие элементы, к каждому из которых пришлось выставить поддержку.
И удалять эти поддержки было довольно сложно. Но в результате, ничего лишнего не отломалось. Следы от поддержек, конечно, остались, но их не много.
В некоторых местах видны переходы между слоями, но слой 0.1мм, так что это не удивительно. В общем жук тоже получился хорошо. Принтер справился с задачей на 100%.
Дальше перешли на смолы HarzLabs. У нас в распоряжении была почти вся линейка дентальных смол этой компании. Мы испробовали часть из них. Печатали ими не только стоматологические модели, но и без них, конечно, не обошлось. Время засветки для всех смол HarzLabs на принтерах Phrozen есть на официальном сайте компании HarzLabs. По этой причине озвучивать их для каждой модели мы не будем.
Если Вам интересно, Вы можете посмотреть их, перейдя по ссылке. Все модели, показанные далее были напечатаны слоем 0.05мм.
И так, смола Dental Peach.

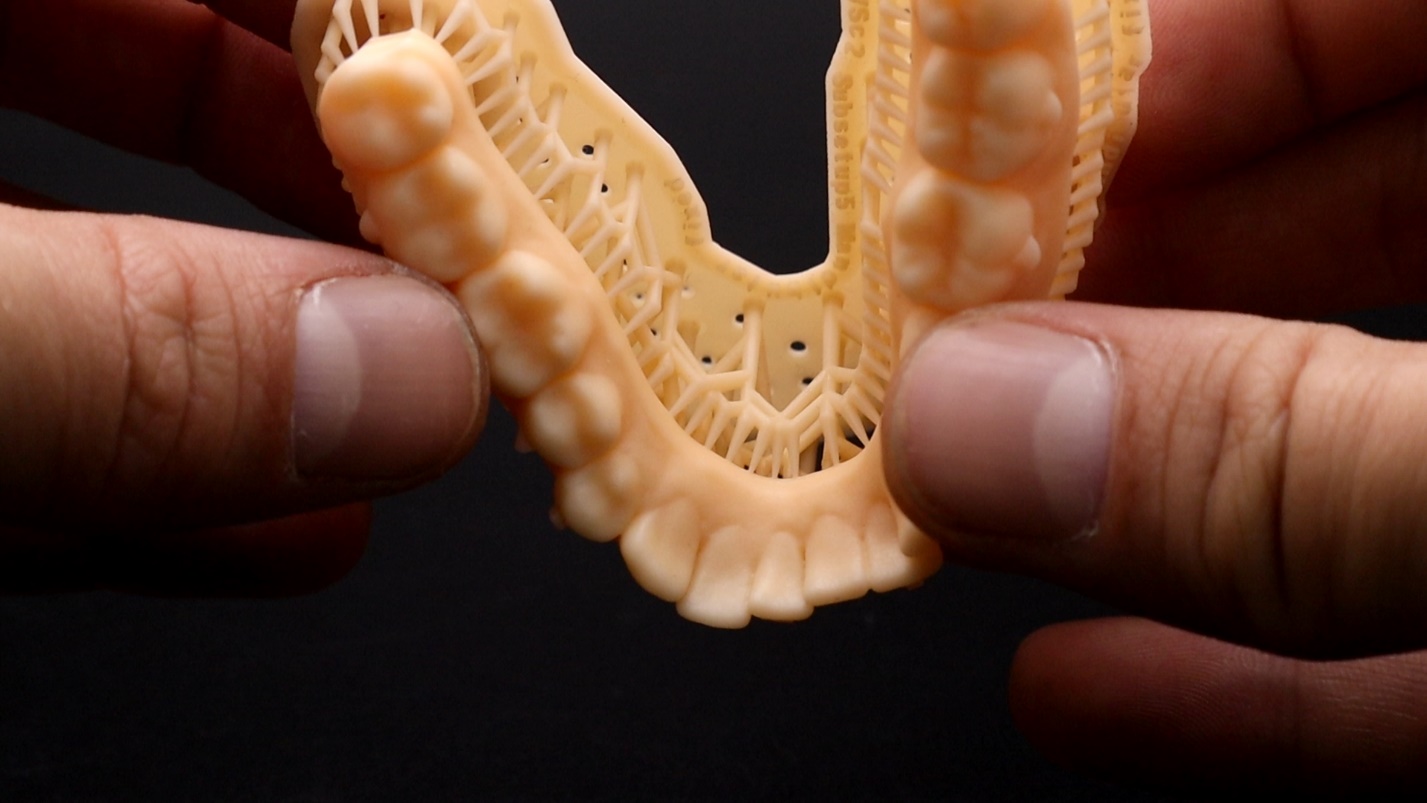

Она должна хорошо подходить для печати демонстрационных стоматологических моделей, мастер-моделей и заготовок под вакуумную формовку элайнеров. На Lite напечатали мастер-модель с зубом и коронкой, которые печатаются отдельно.

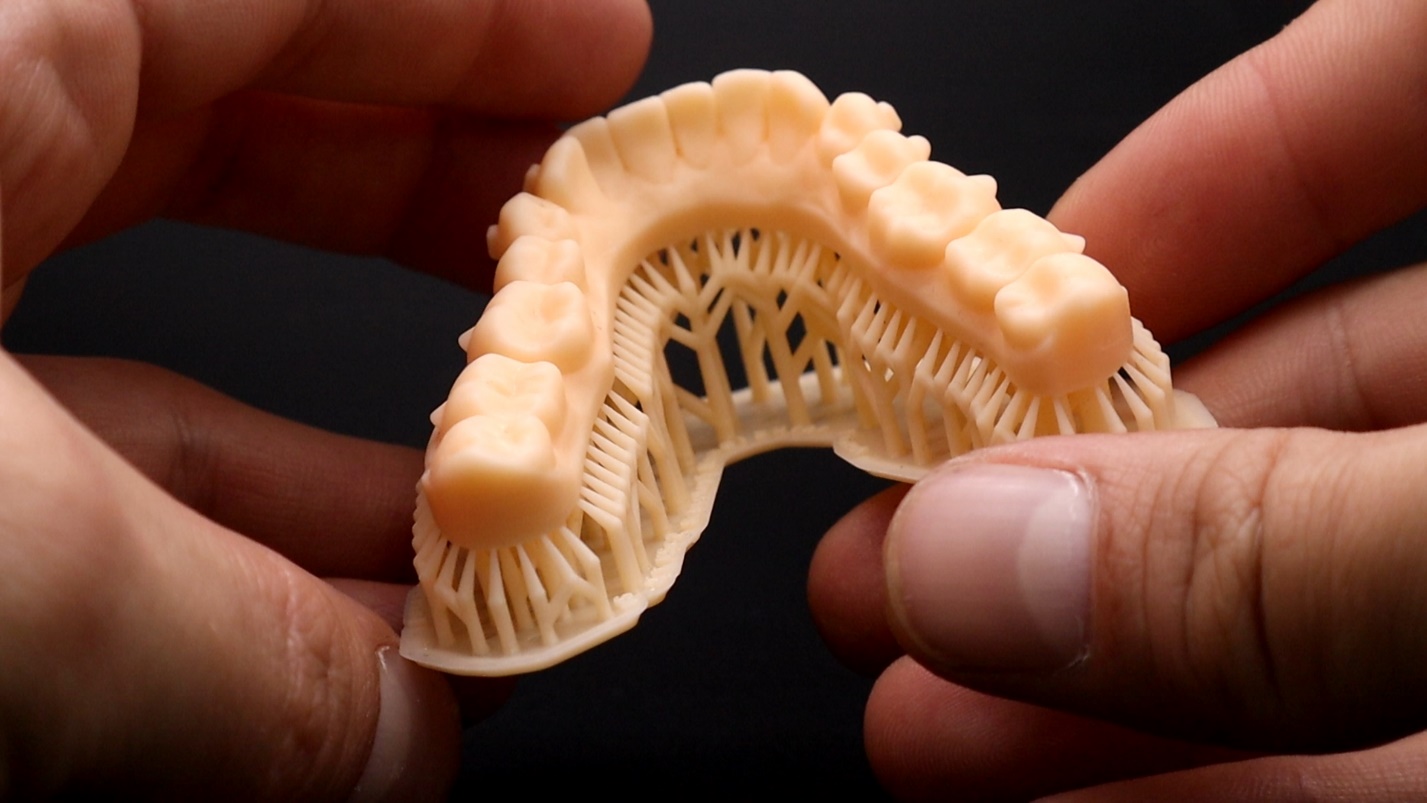

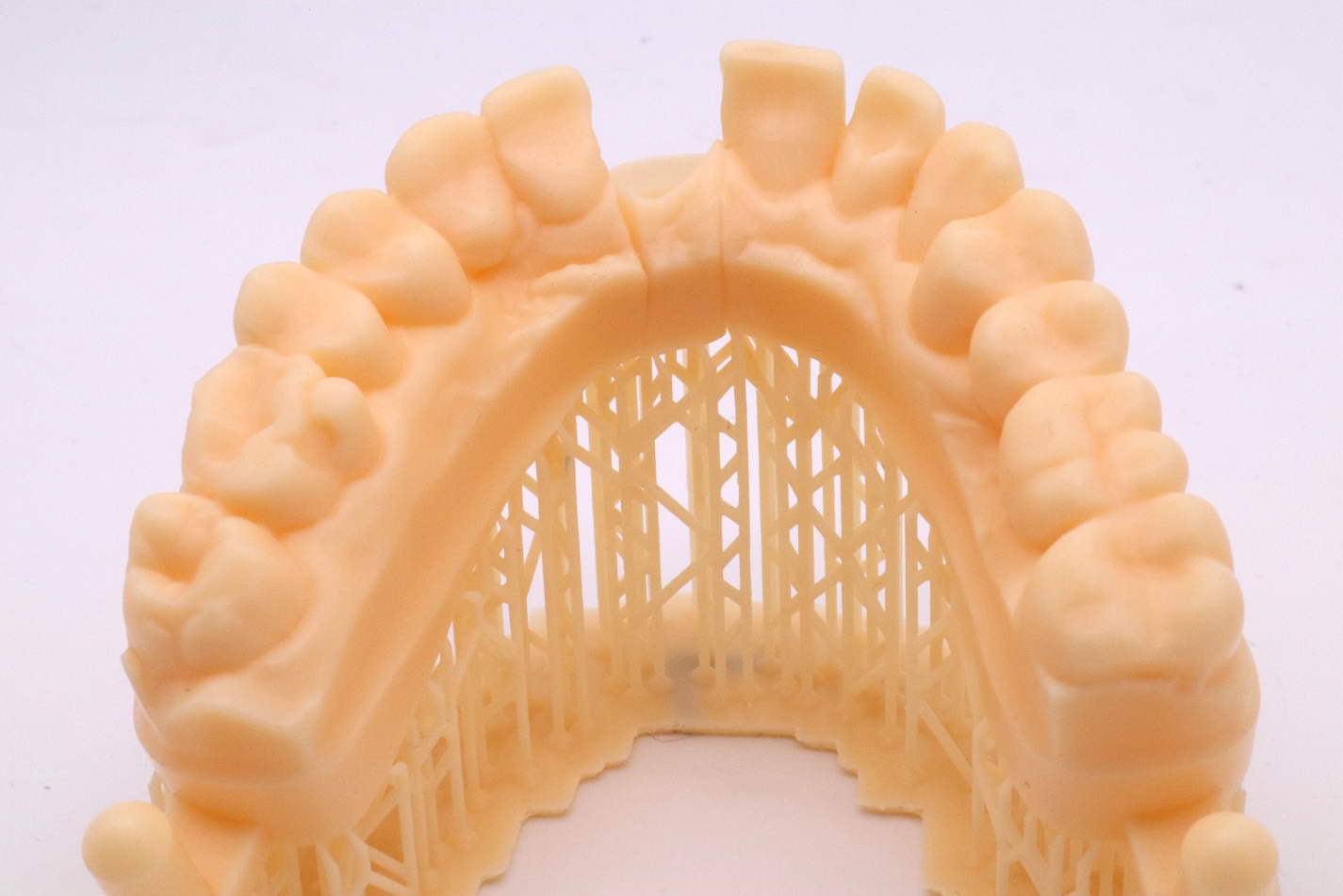

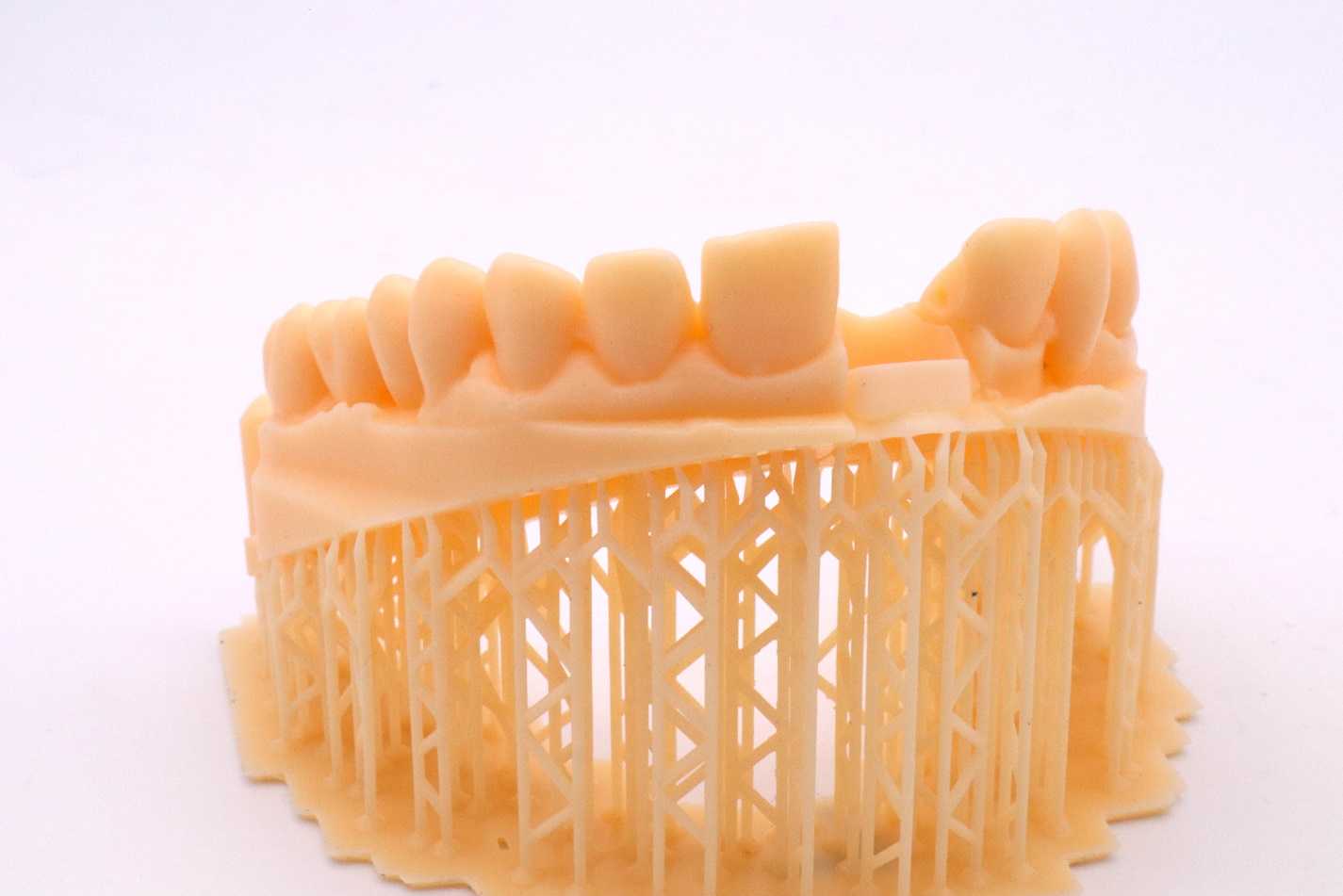

Модель напечаталась хорошо, поверхности очень гладкие, грани четкие. Поддержки были расставлены в слайсере Chitubox с пресетом “Легкие”. Поддержки выдержали, в местах, где модель только начинала печататься, есть незначительное искажение геометрии, но на основную часть это не повлияло. Возможно, имело смысл в этих местах добавить поддержки посильнее. Данную модель мы уже печатали на других принтерах и знаем, что зуб нормально должен вставляться, а коронка надеваться на него без проблем. Так, в общем, и получилось.

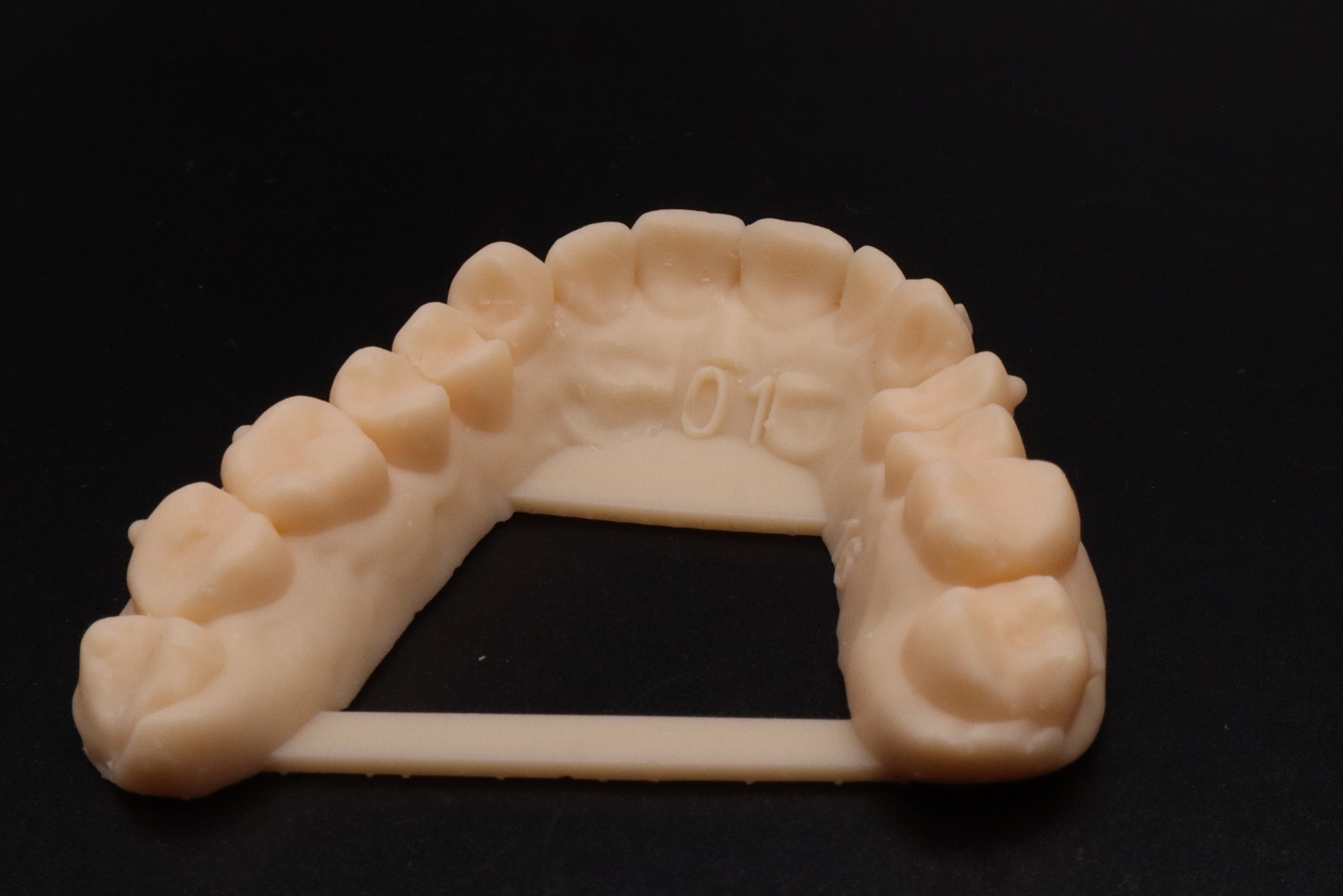

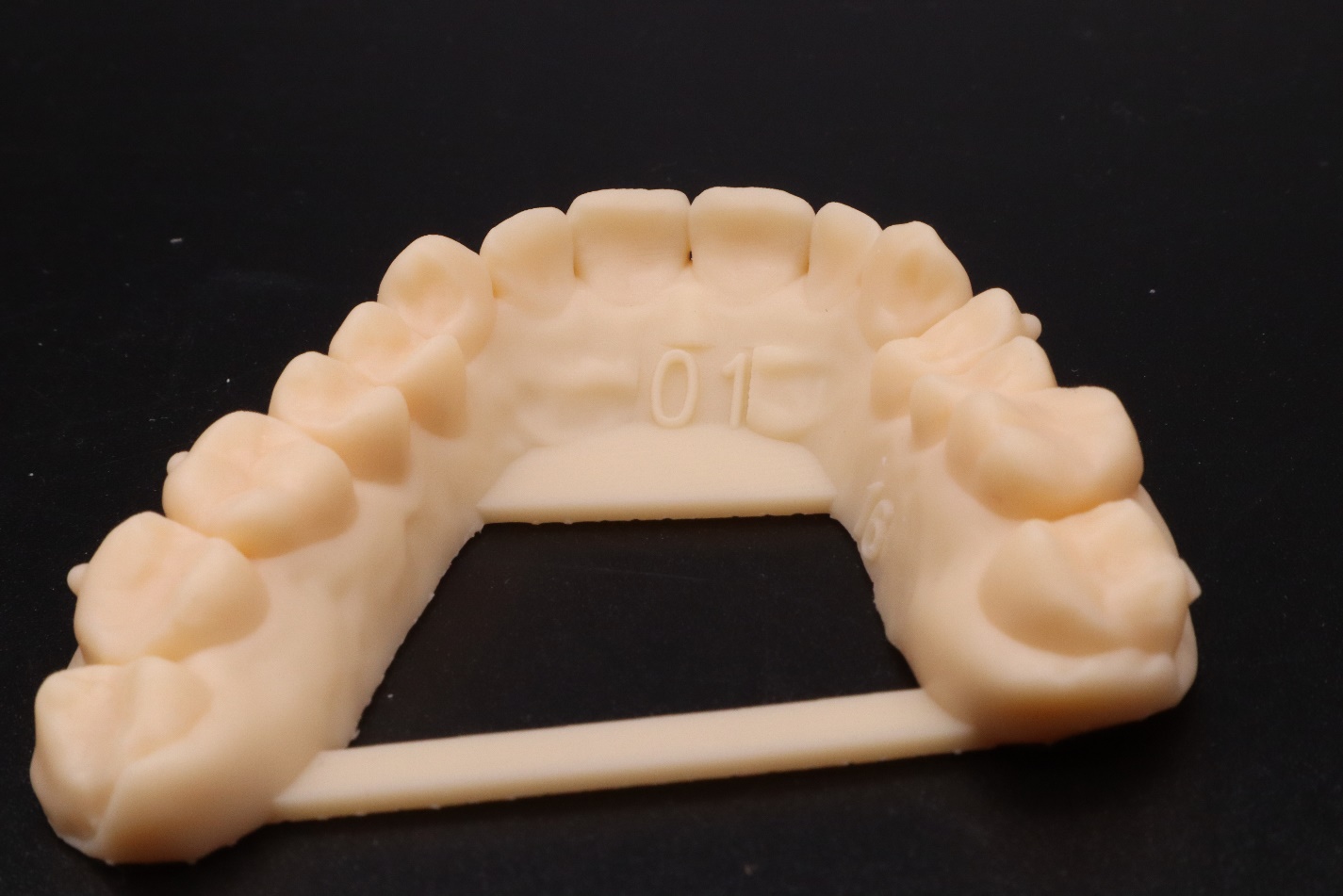

На Shuffle 2019 напечатали этой смолой заготовку под формовку элайнера. С ней тоже проблем не возникло.
Эта модель была подготовлена в слайсере Formware, поддержки в нем расставляются в автоматическом режиме очень хорошо, хотя проверять их все равно нужно.
Также этот слайсер может делать интересный рафт, на котором есть название файла модели.

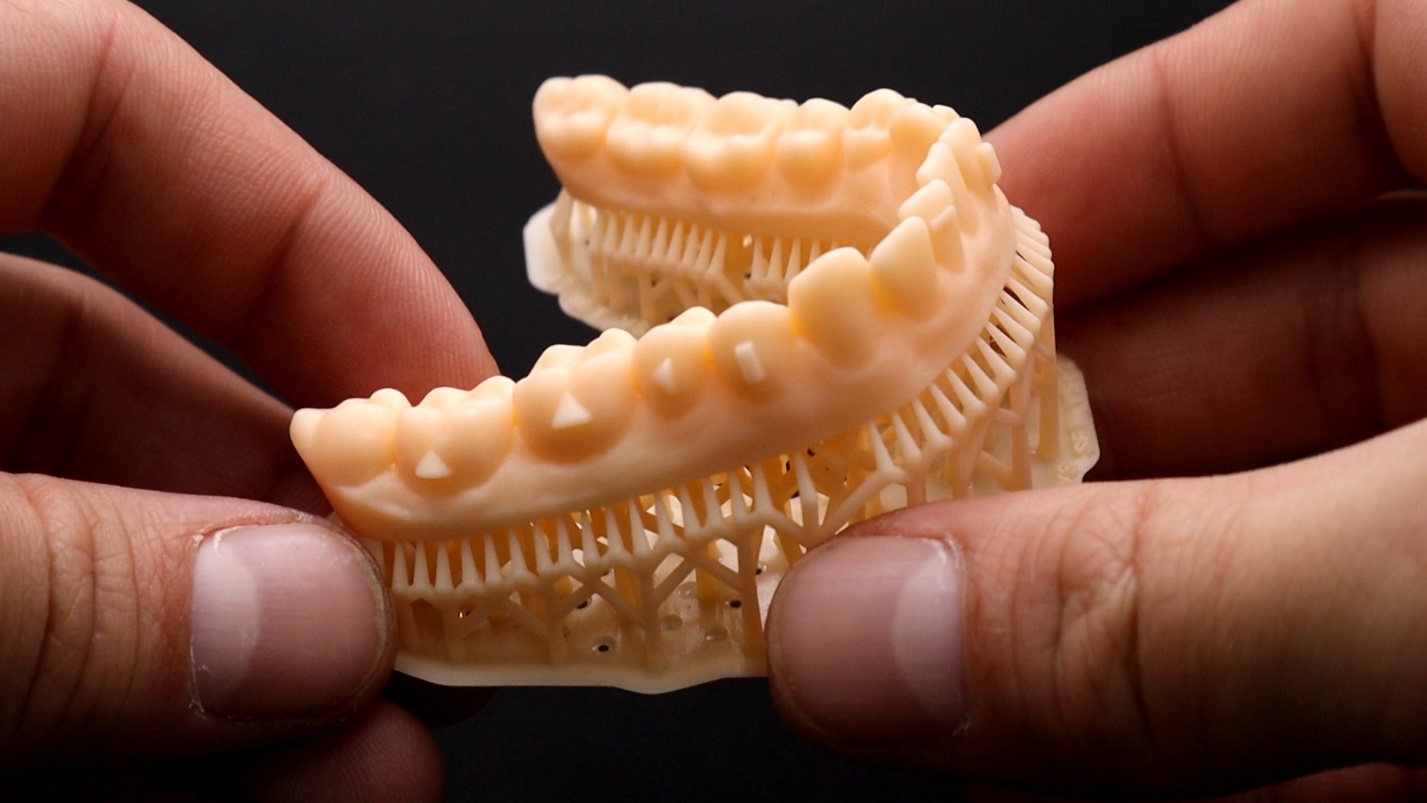

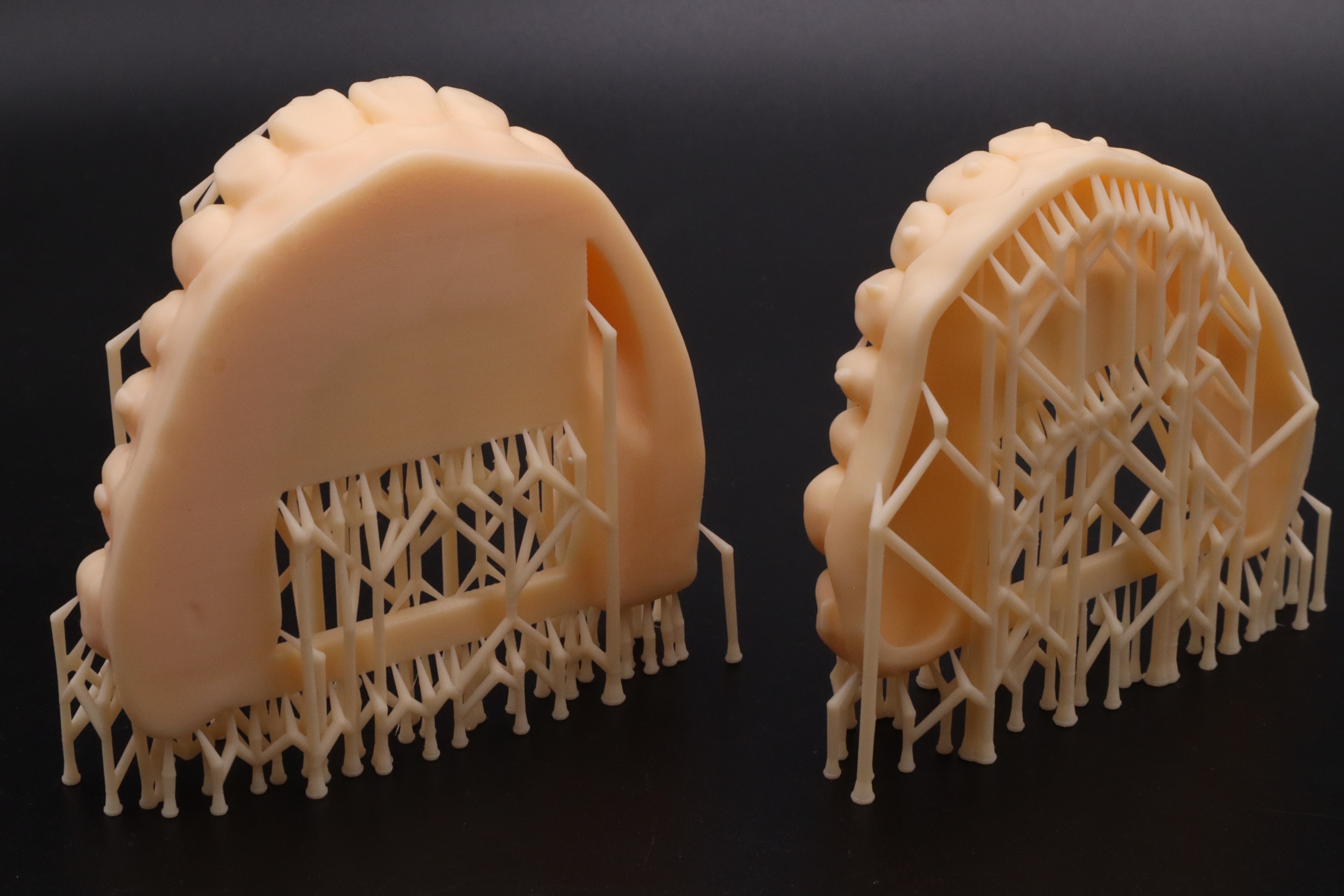

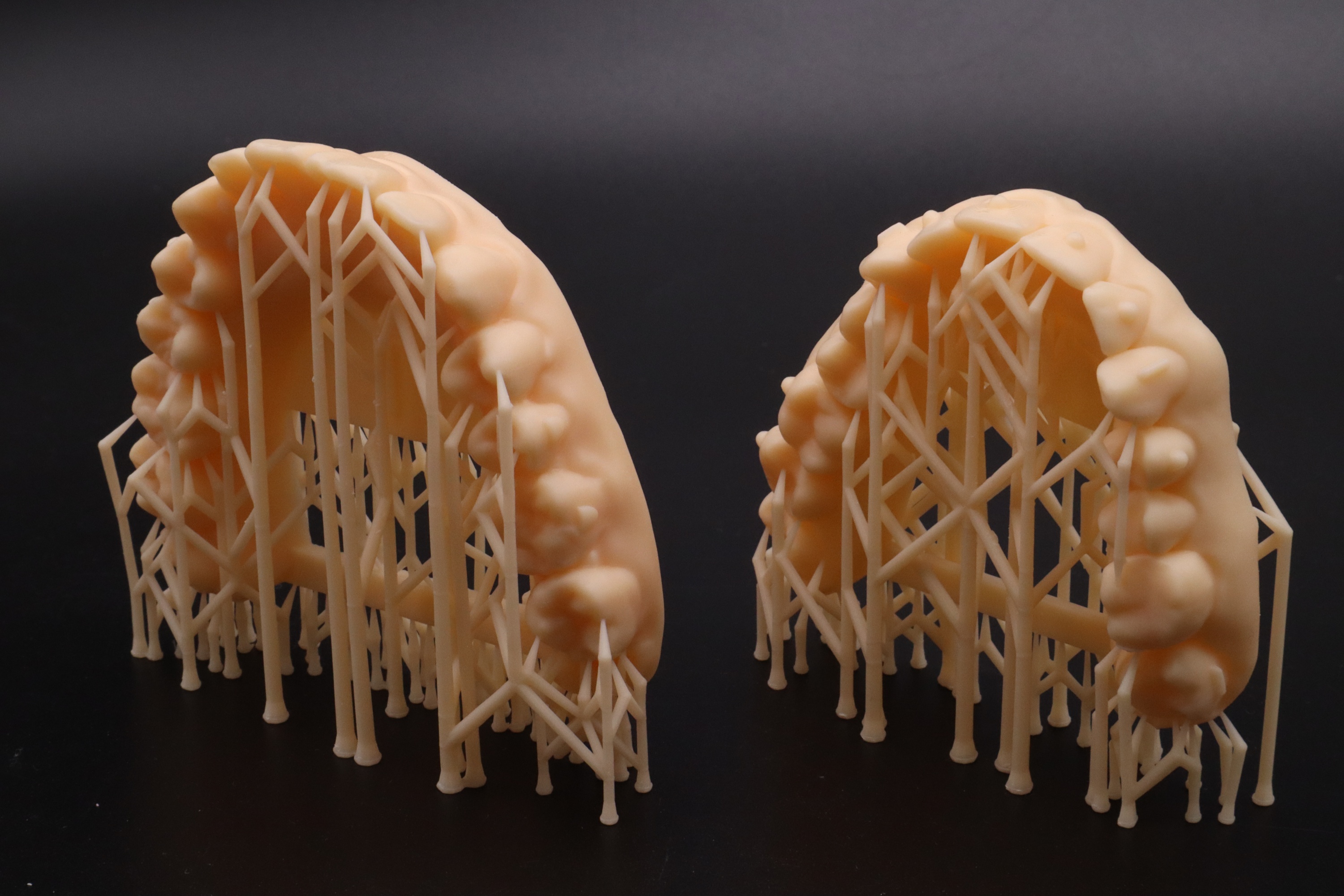

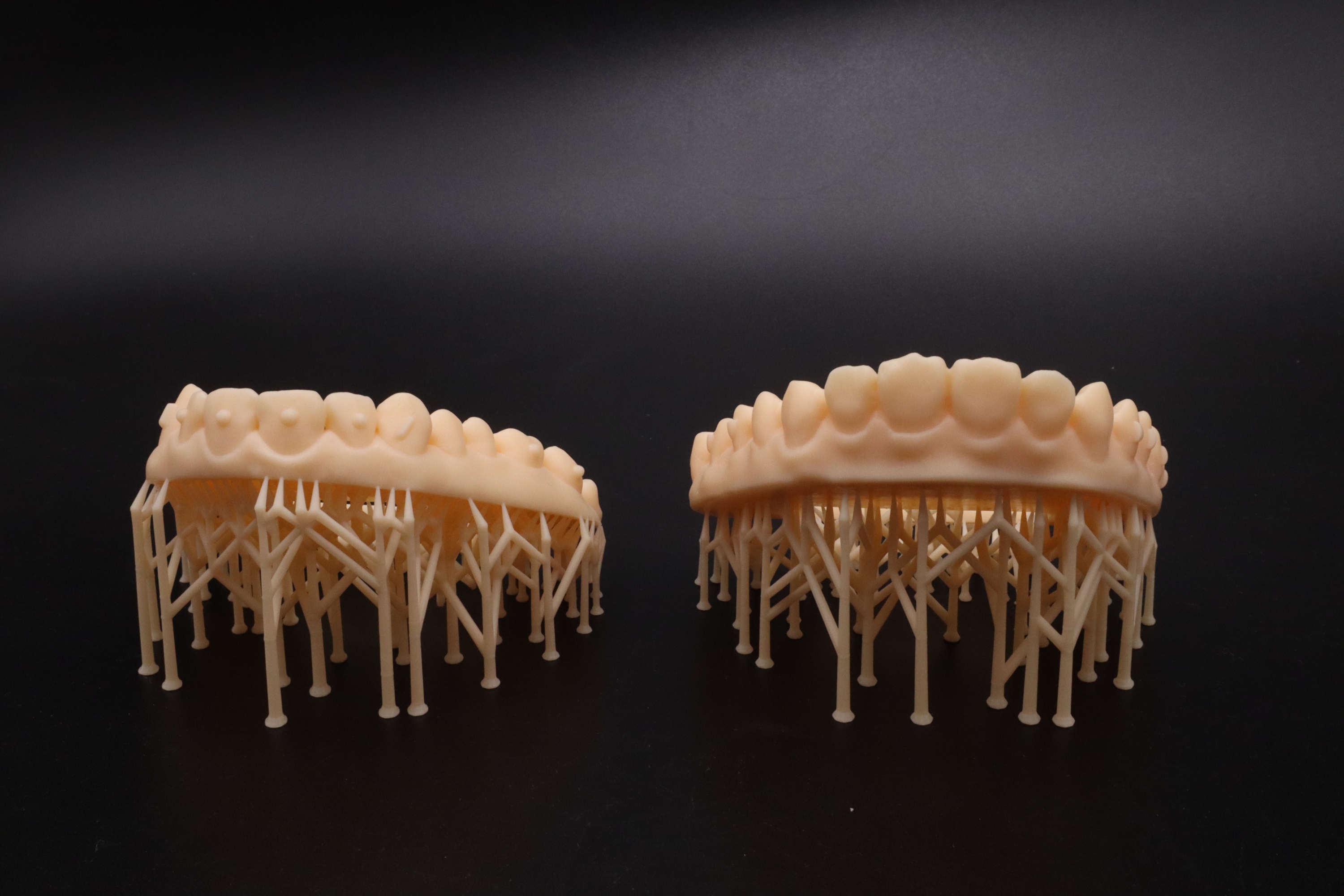

И еще один крайне интересный тест был произведен с этой смолой на Shuffle 2019. Стоматолог прислал нам модели, которые мы напечатали в двух положениях, стоя вертикально и наклоненные под 35-40 градусов.

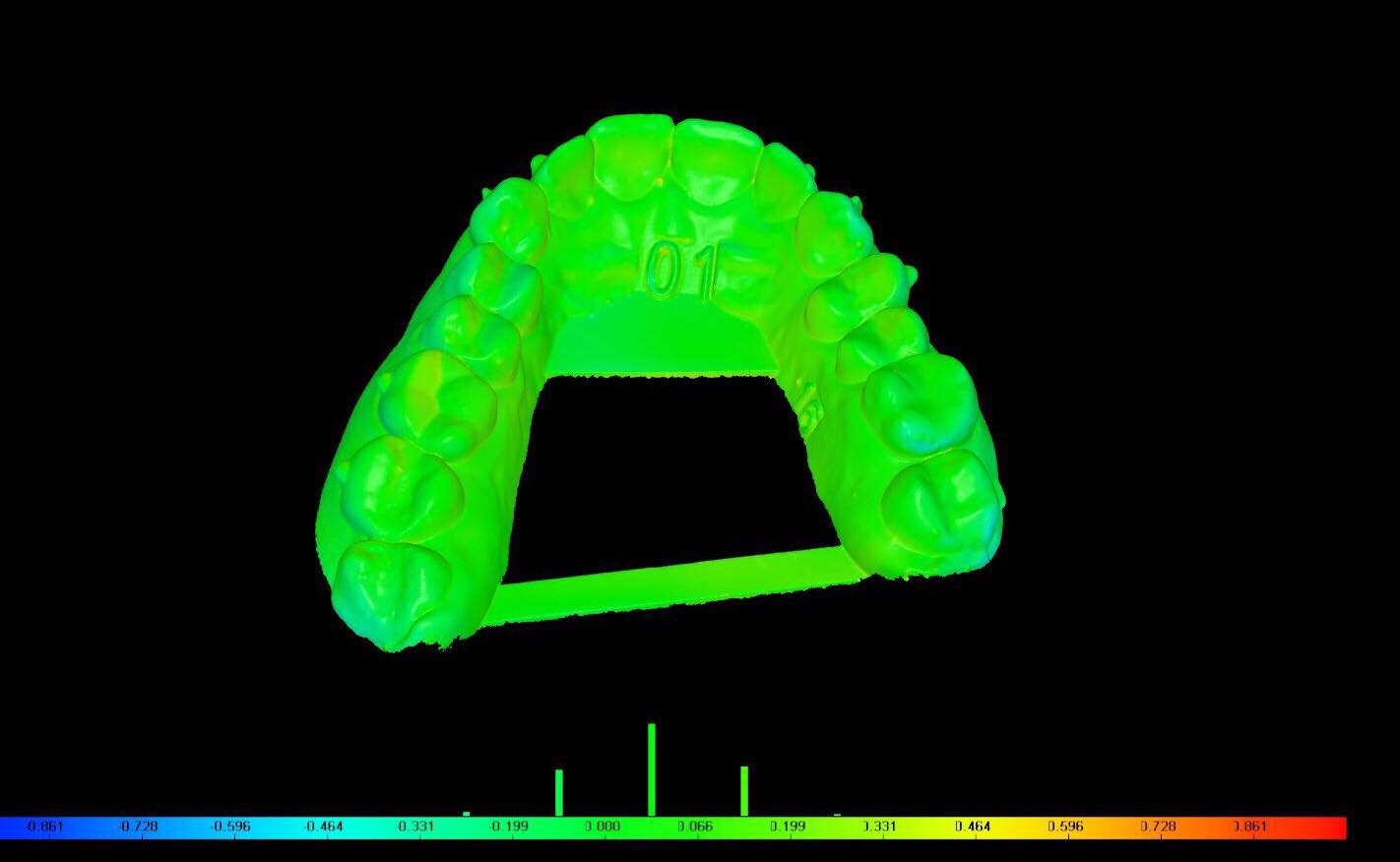

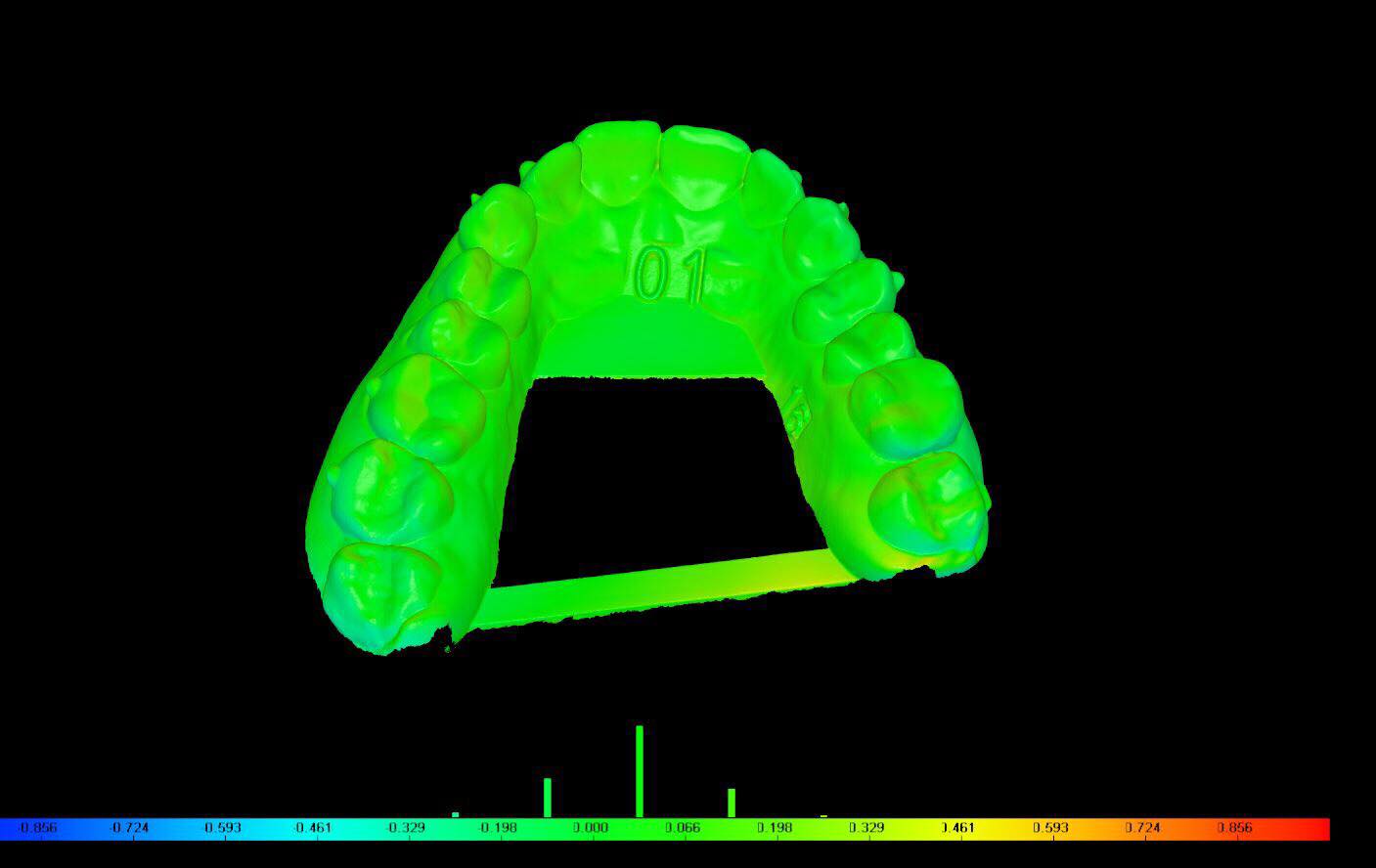

После этого модели были отсканированы и в специальной программе сверены с оригинальными файлами.
На скриншотах видно, что некоторые отклонения есть, особенно для вертикально напечатанной модели.
Но модели, напечатанные под углом, были оценены стоматологом как минимум на твердую 4-ку.

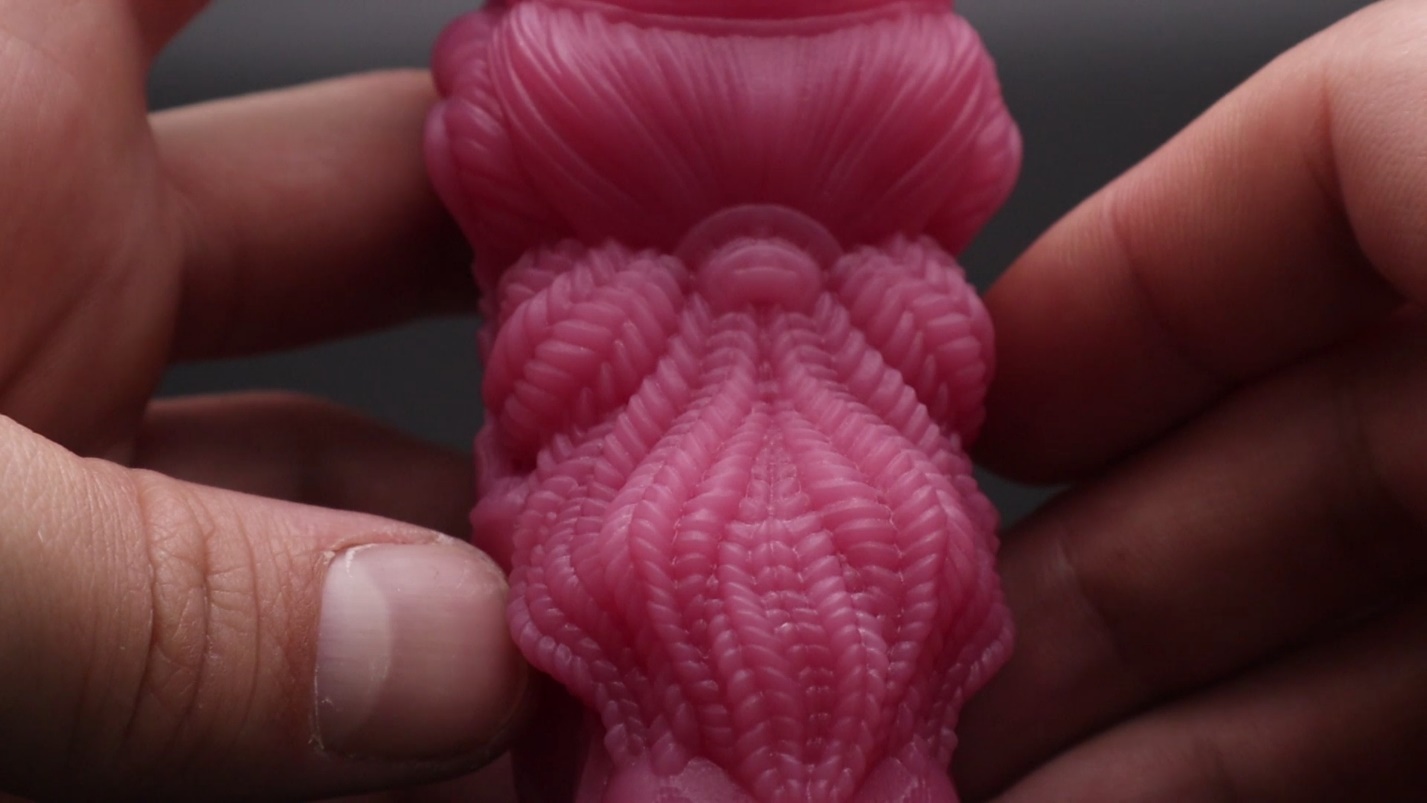

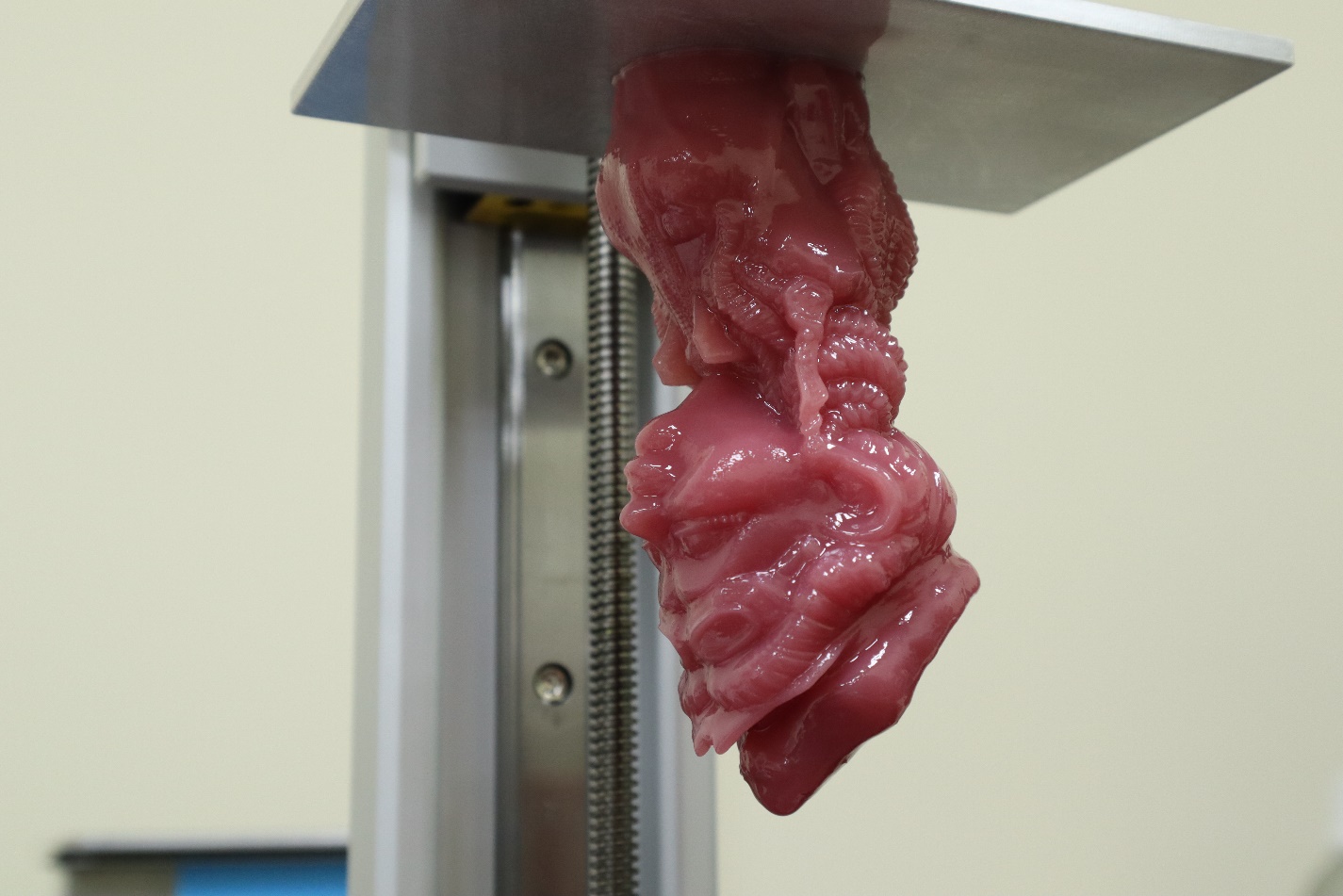

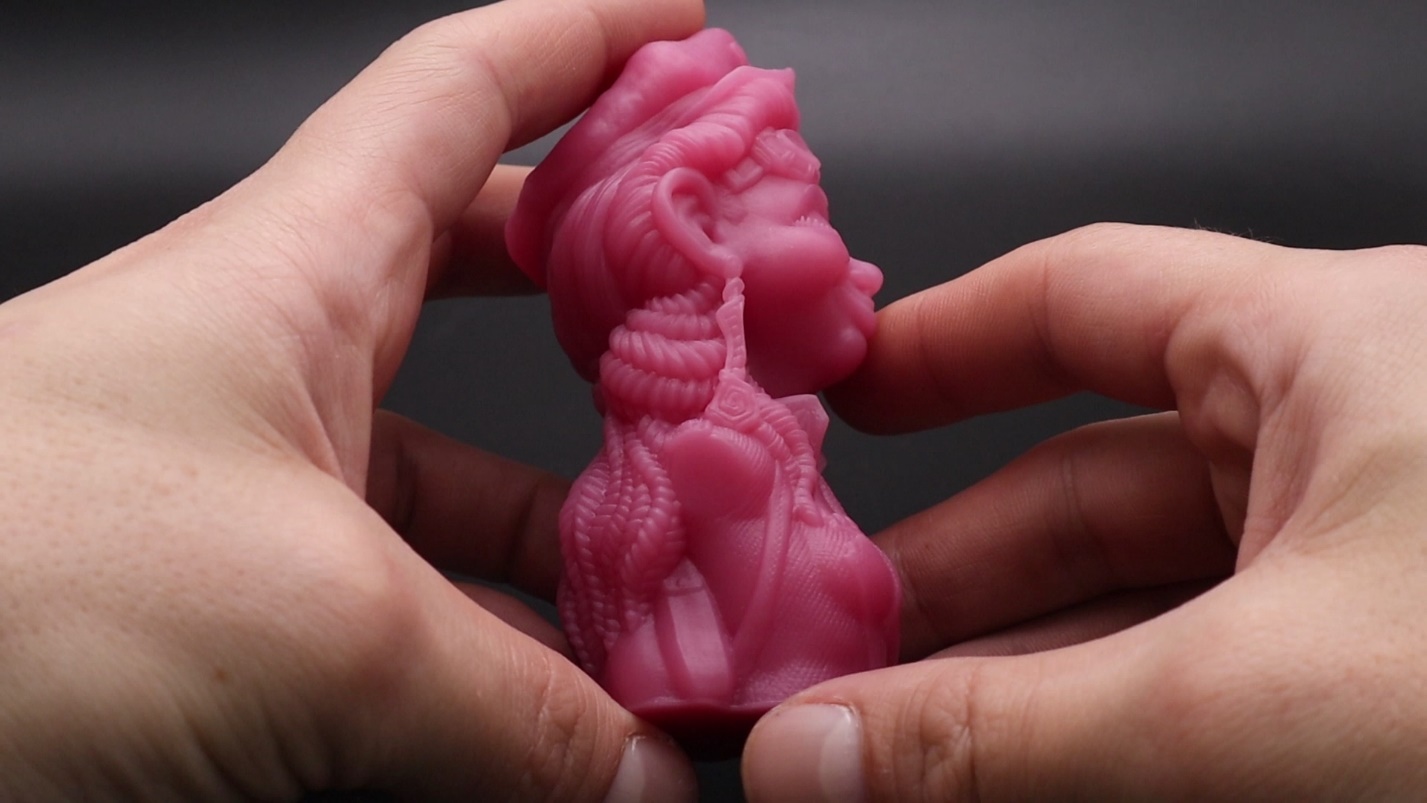

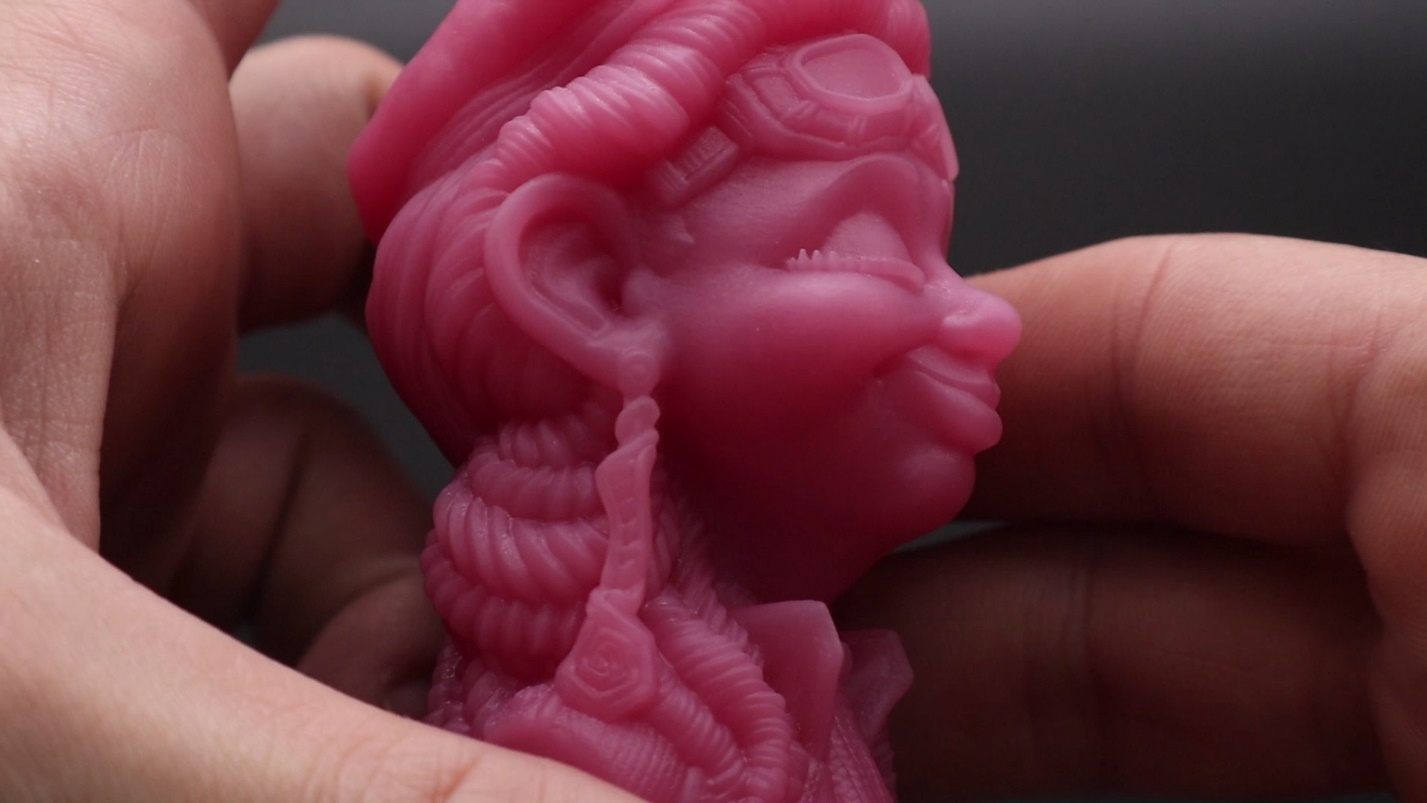

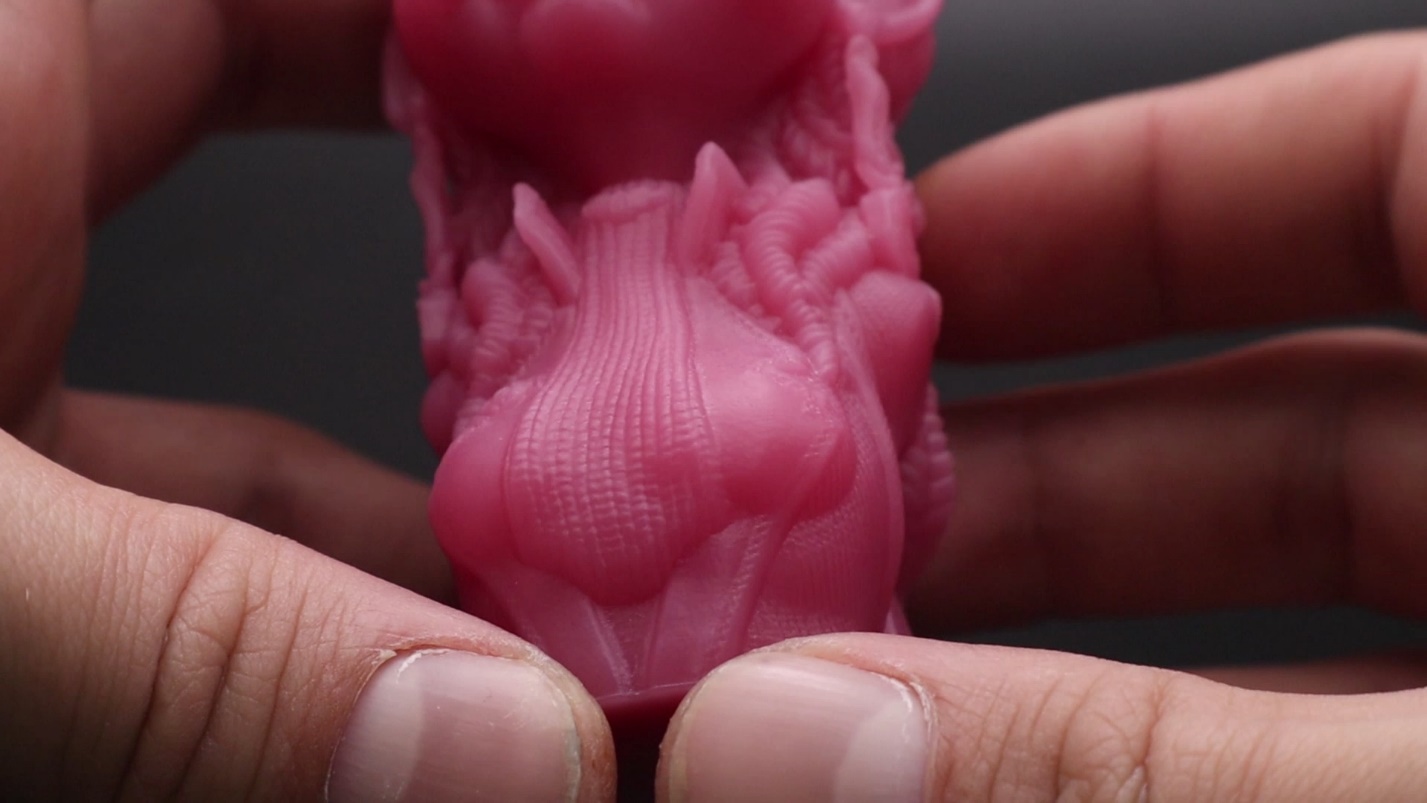

Смолой Dental Pink на Lite напечатали модель девушки-пилота.
На поверхности модели остался налет полузатвердевшей смолы, который пришлось смывать с помощью кисточки. Судя по всему, это паразитная засветка, как мы уже сказали, настройки были использованы с сайта HarzLabs. При этом с другими смолами такой проблемы замечено не было, видимо это специфика конкретно этой смолы.
Также в последствии выяснилось, что сама модель не очень хорошего качества и имеет много артефактов на поверхностях. В целом девушка получилась нормально. Детализация не плохая, но и не идеальная. Мелкие элементы получились немного смазанными.

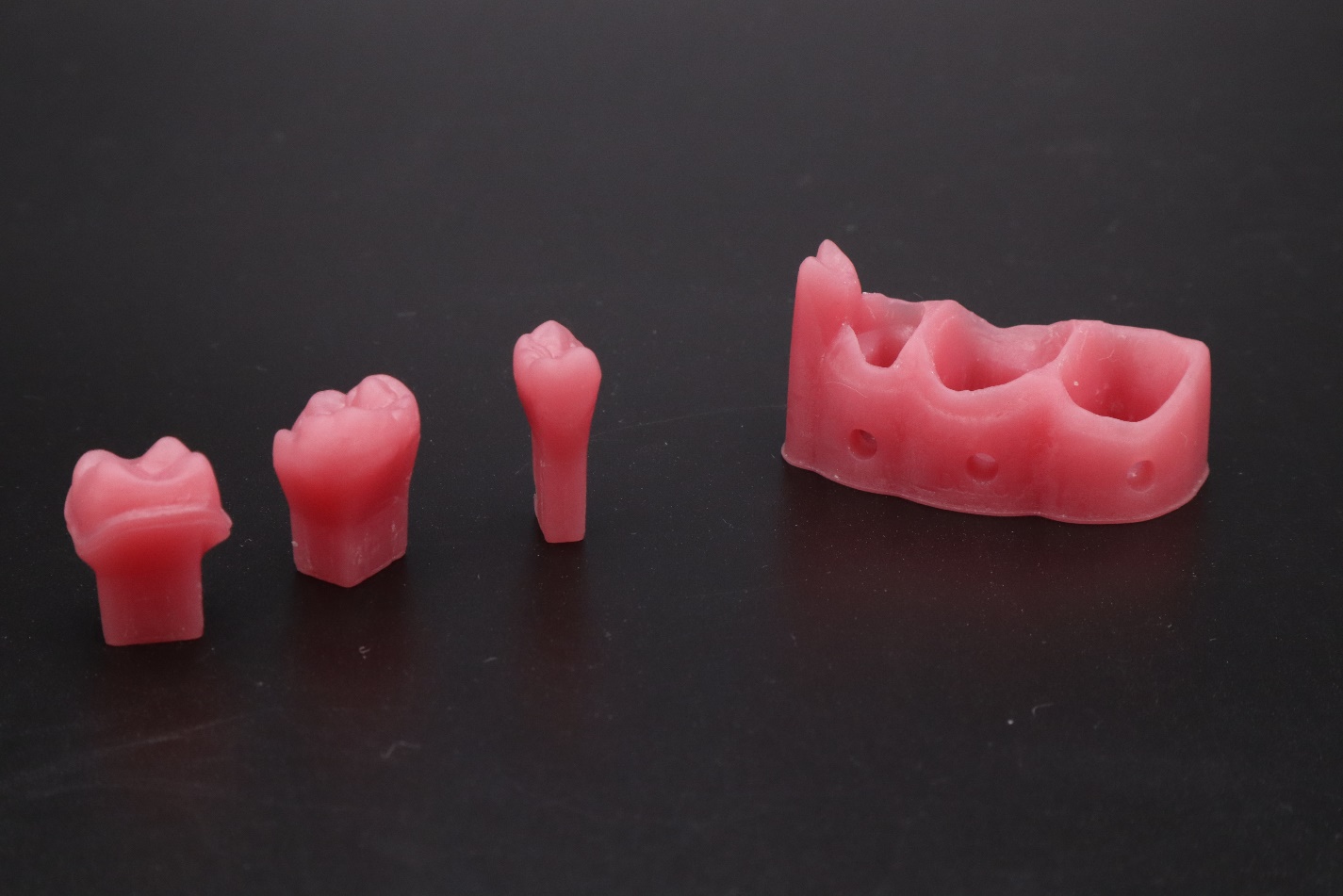

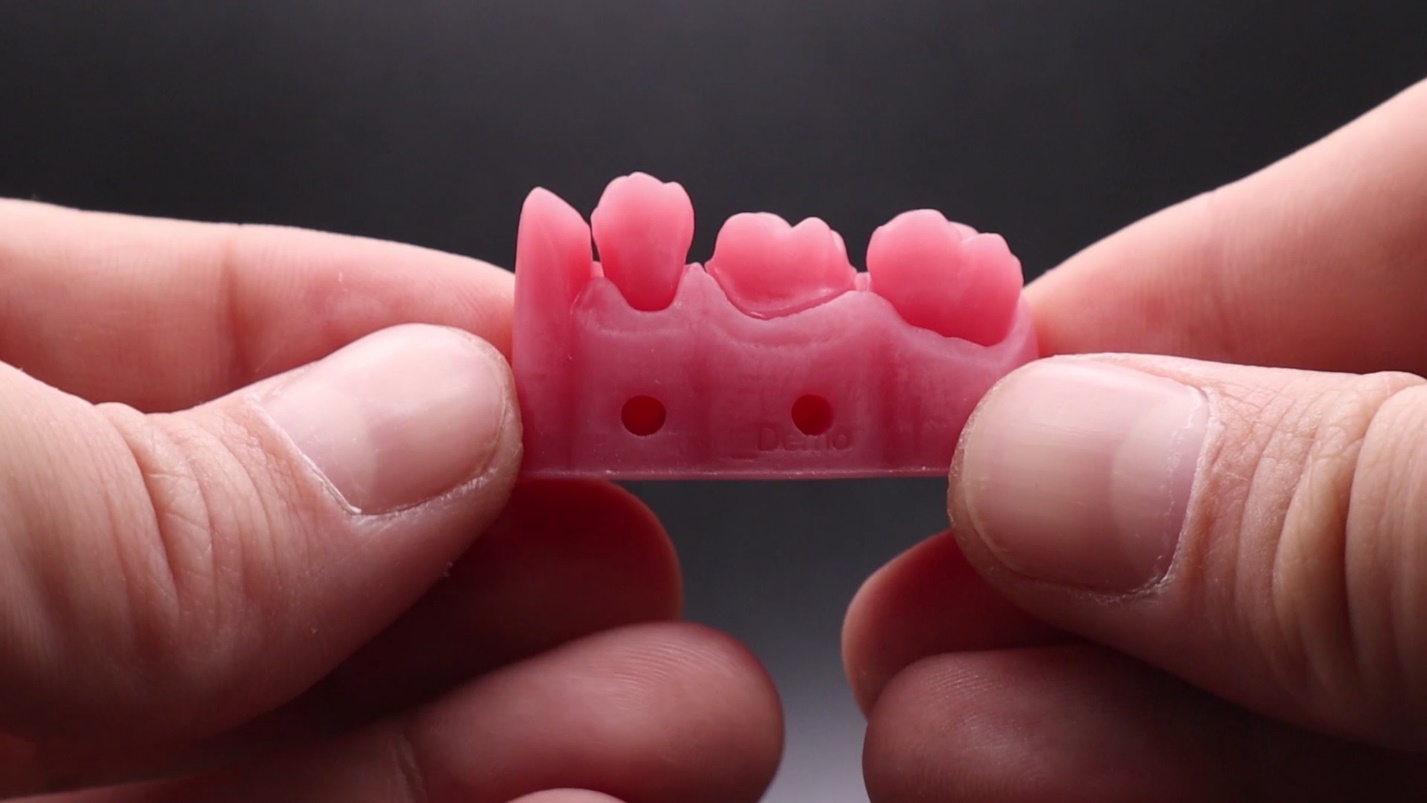

На Shuffle 2019 этой смолой напечатали мастер-модель с 3-мя зубами, которые должны были в нее вставиться.
Зубы на свои места вставали с трудом и не до конца. Но после небольшой обработки дремелем вставились нормально.

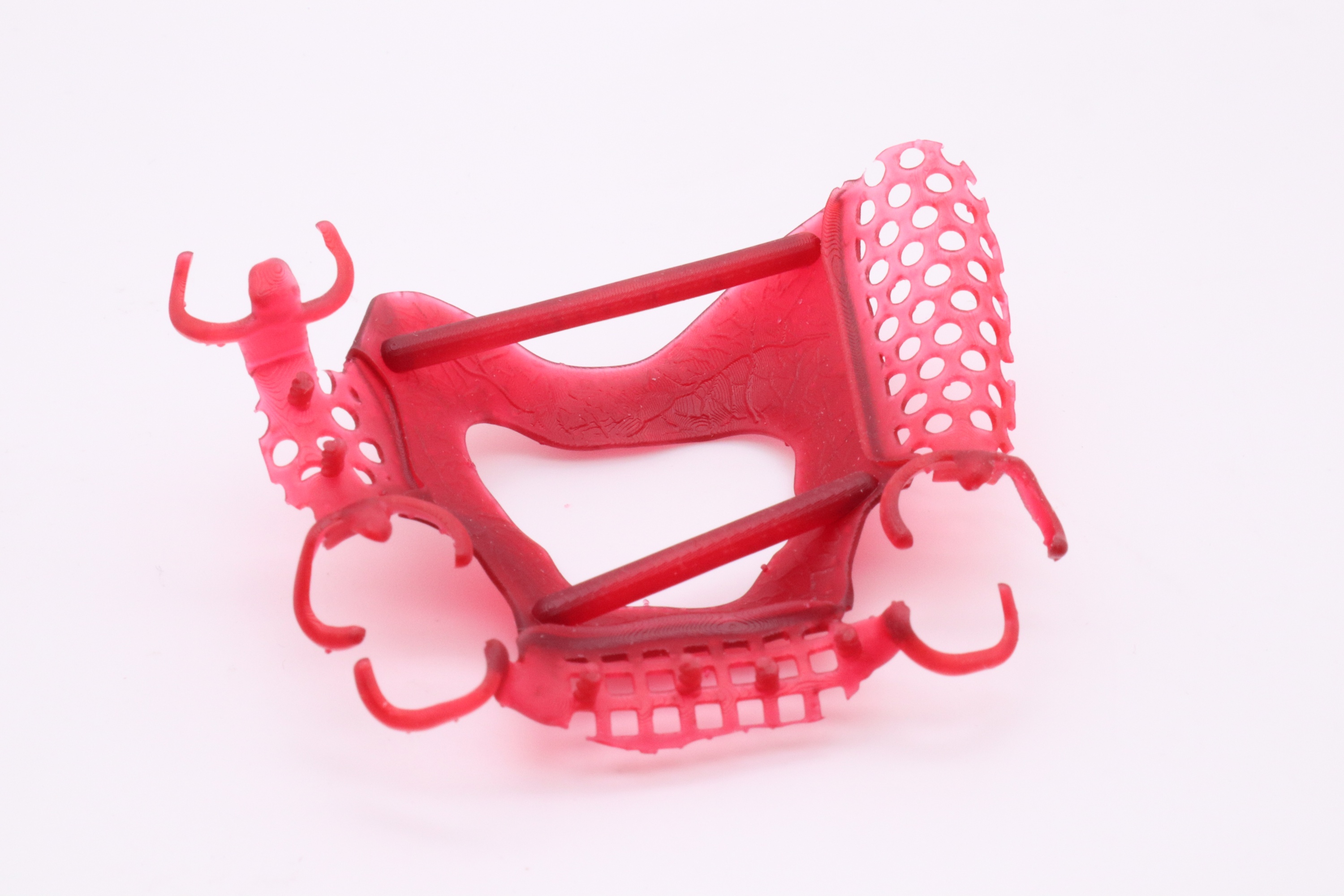

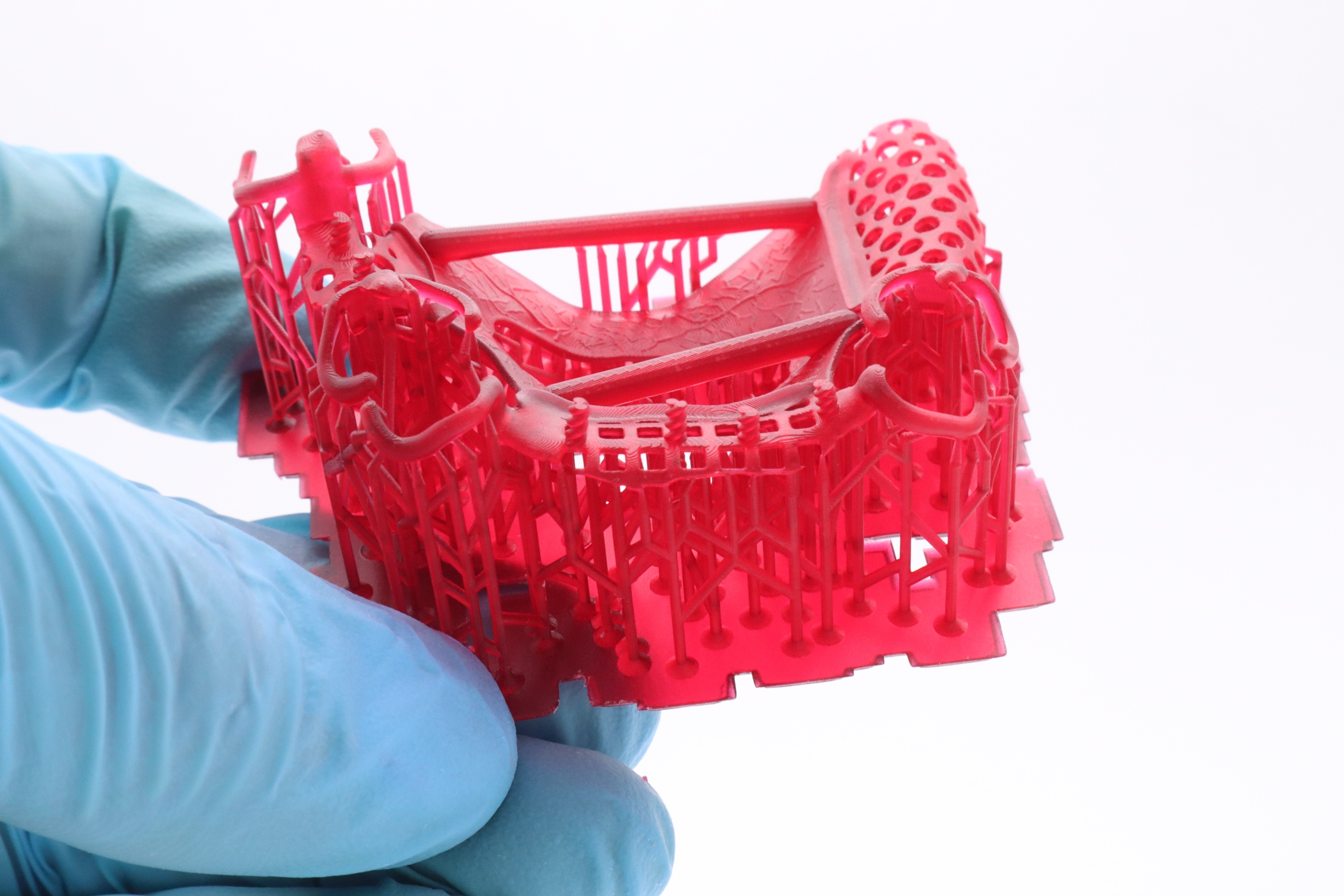

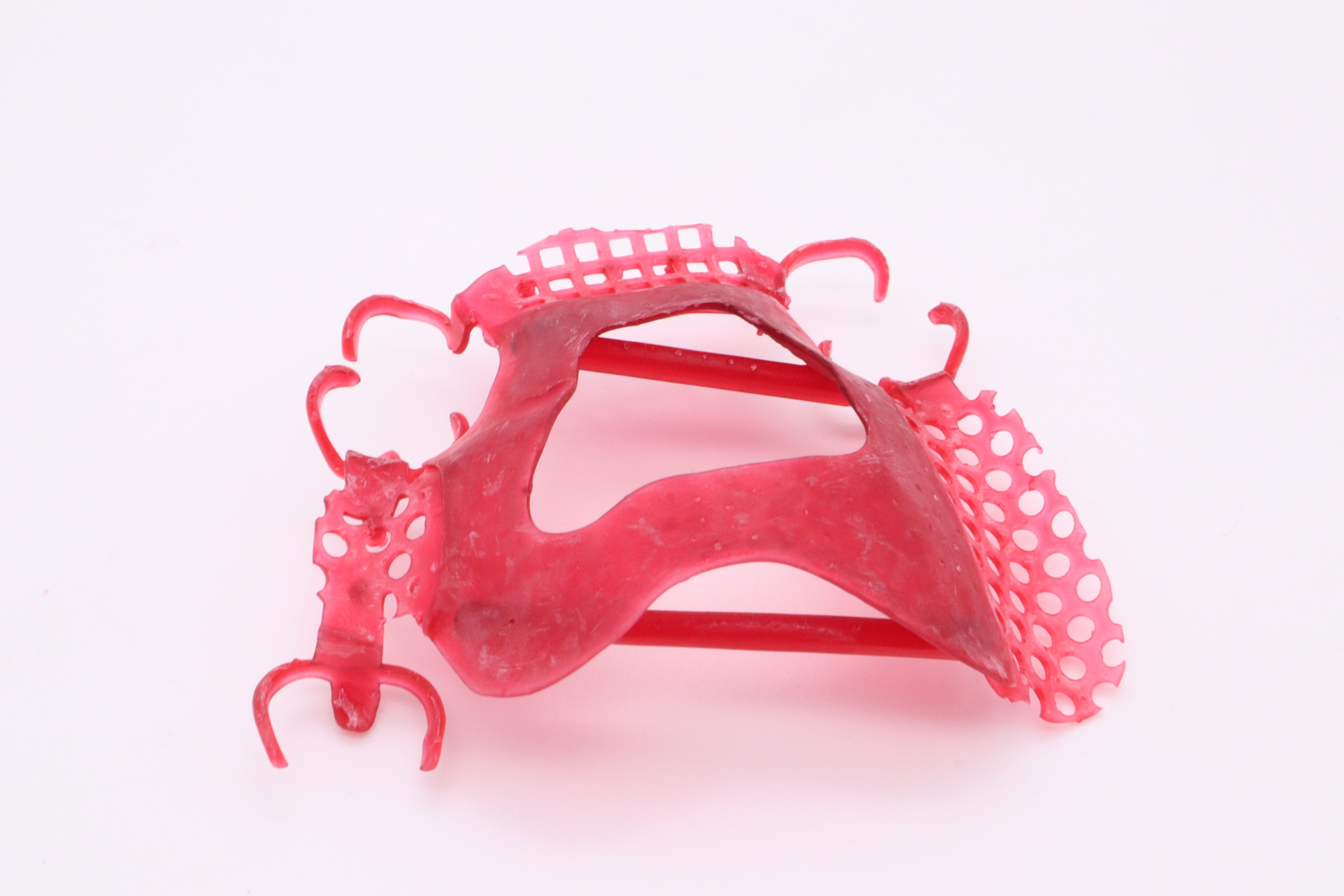

Следующей попробовали выжигаемую смолу Dental Cast Cherry. Выжигать и отливать изделия из металла у нас возможности нет. Но мы напечатали модели, которые созданы именно для того, чтобы их потом выжигать. На Shuffle 2019 напечатали бюгельный протез.

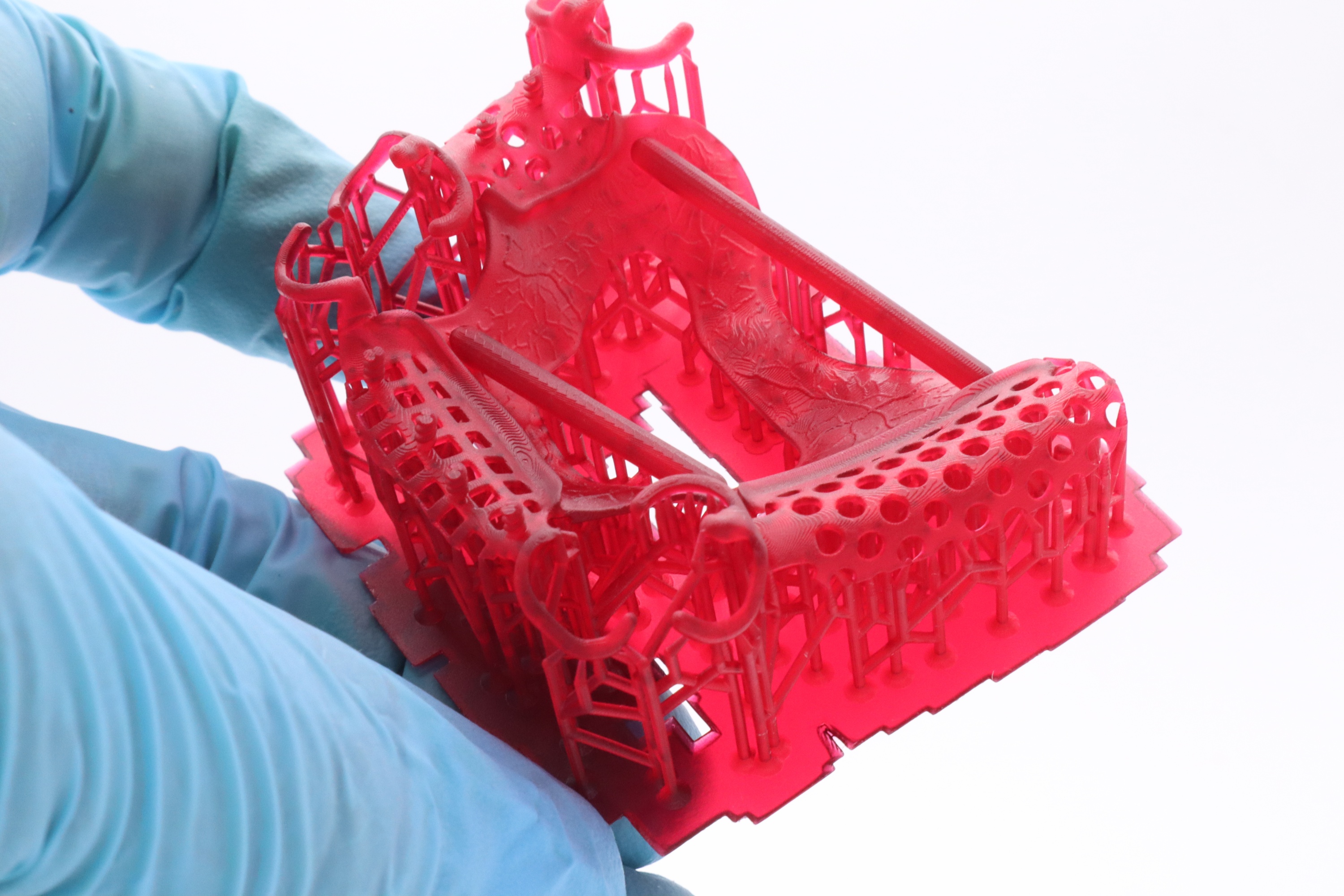

Это довольно сложная модель с тонкими элементами и мелкими деталями. Протез напечатался отлично, на поддержках все удержалось, все детали на месте.
После печати смола немного мягкая, что облегчает удаление поддержек.
После их удаления и дозасветки немного прошлись по модели дремелем, чтобы убрать следы. В итоге получилась вот такая модель, и на наш взгляд, она получилась хорошо.

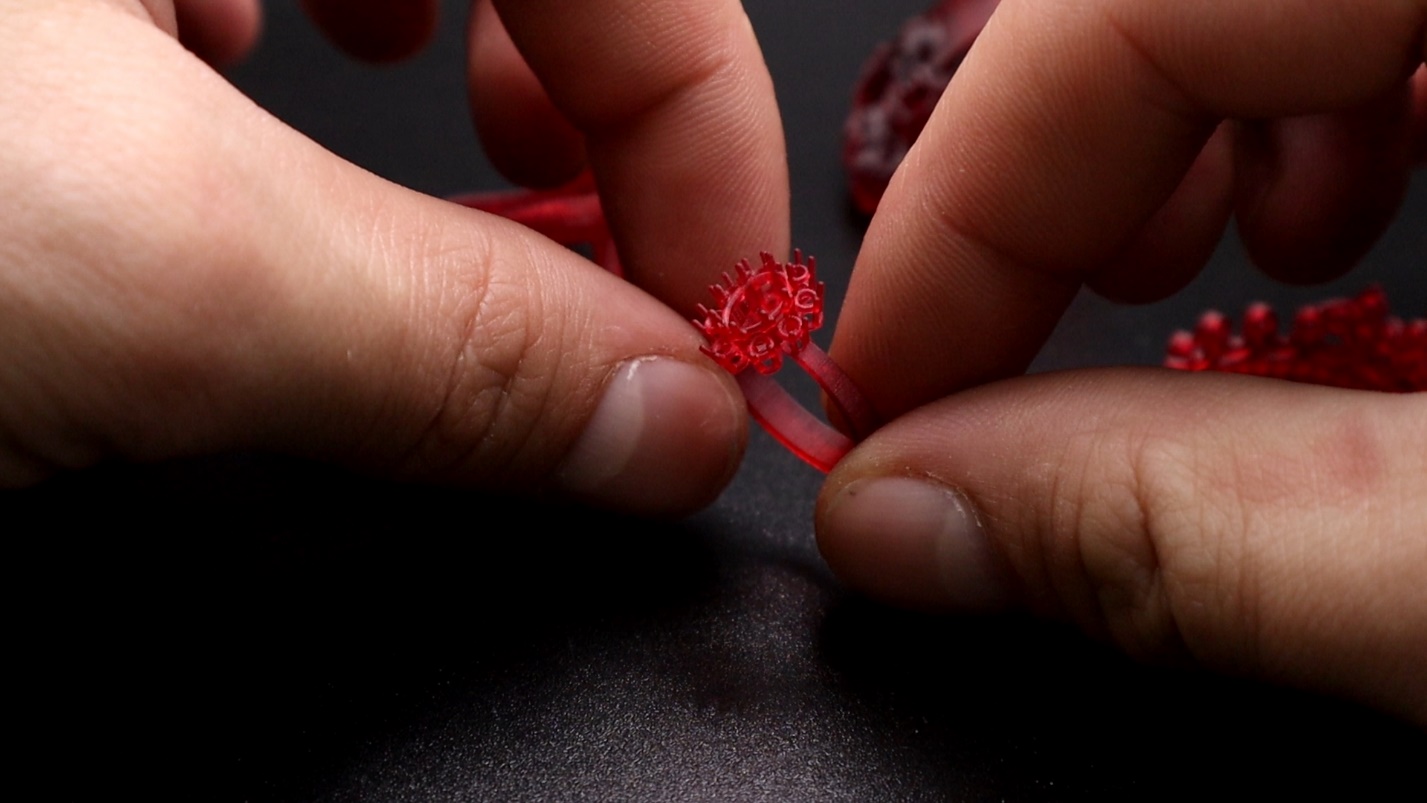

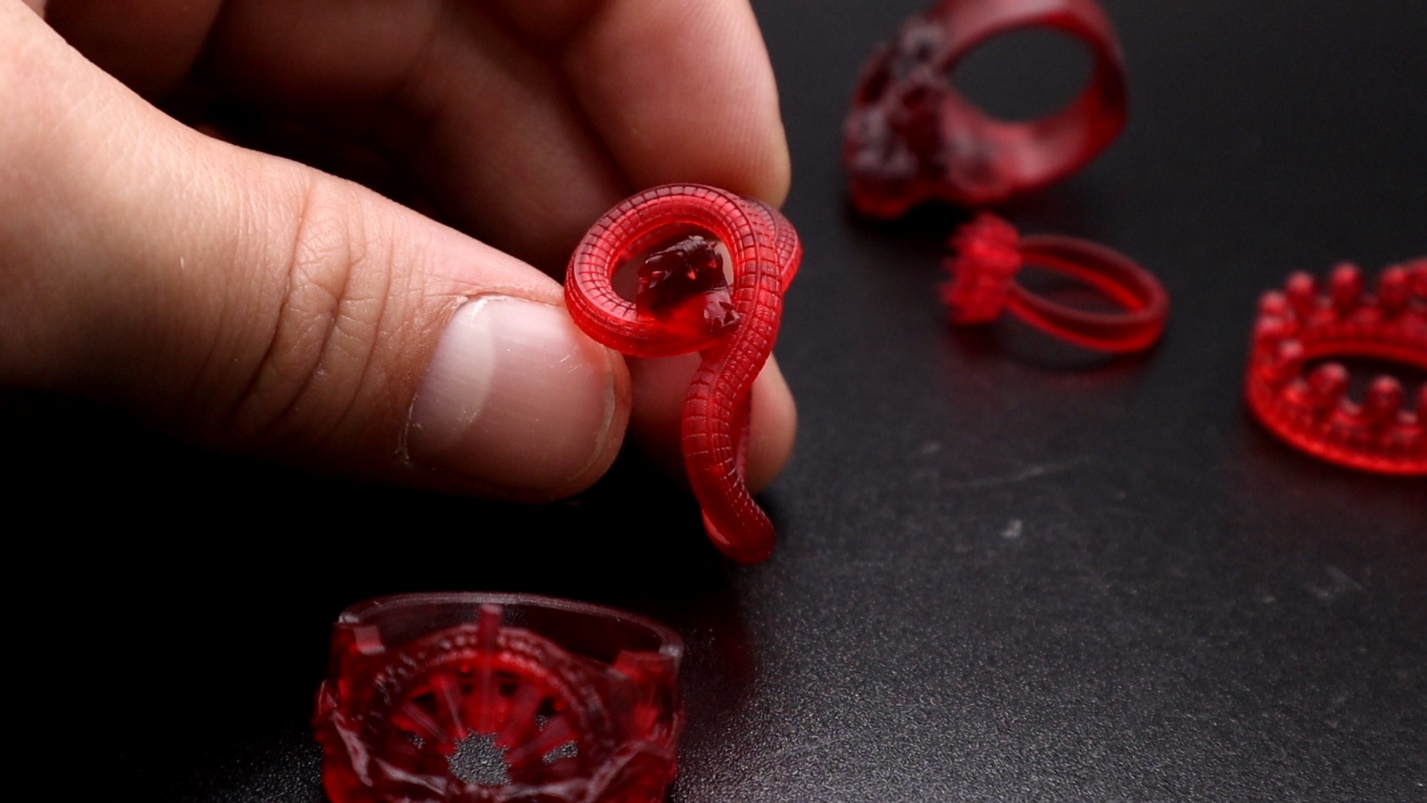

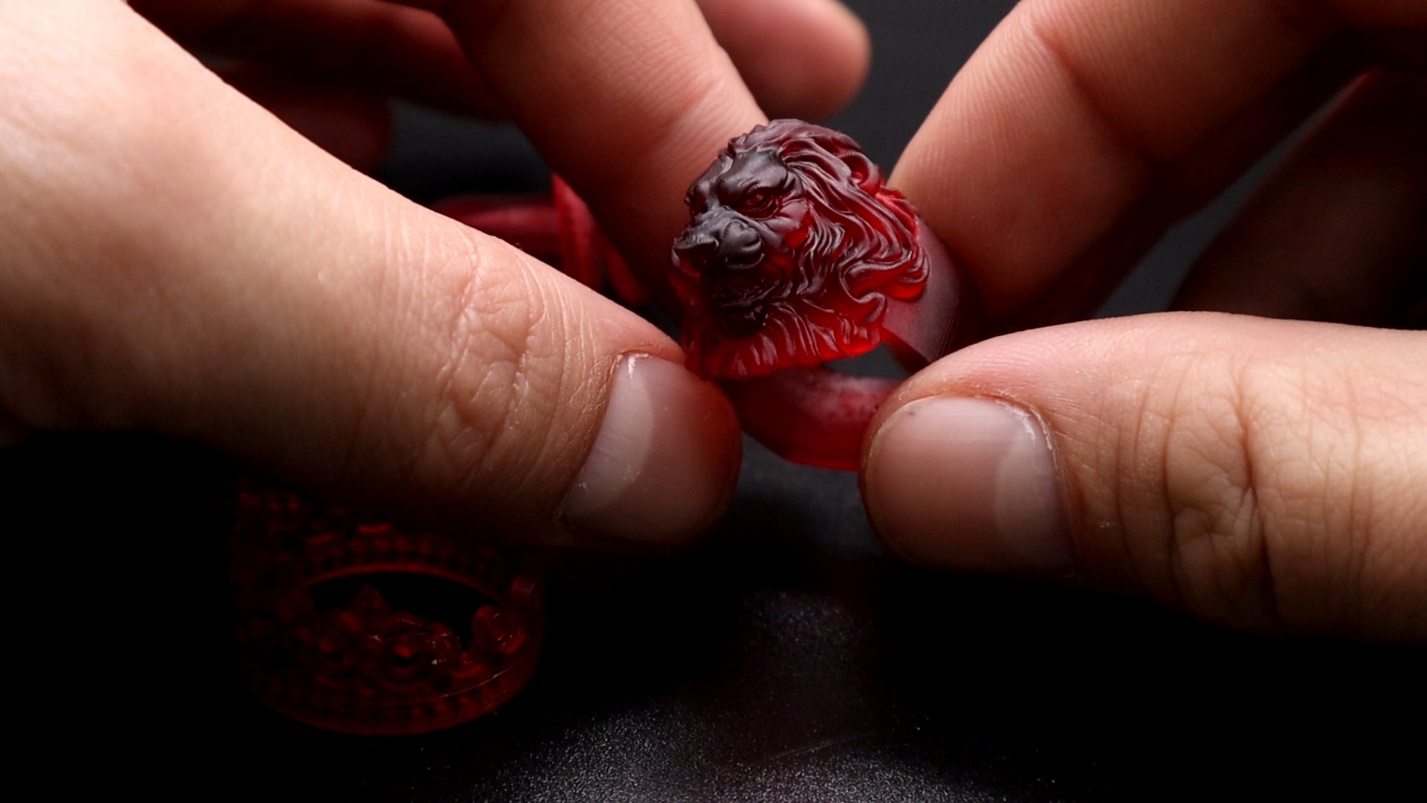

Данная смола называется Dental и больше подходит для стоматологических моделей, но все же мы попробовали напечатать ей несколько колец на Lite.

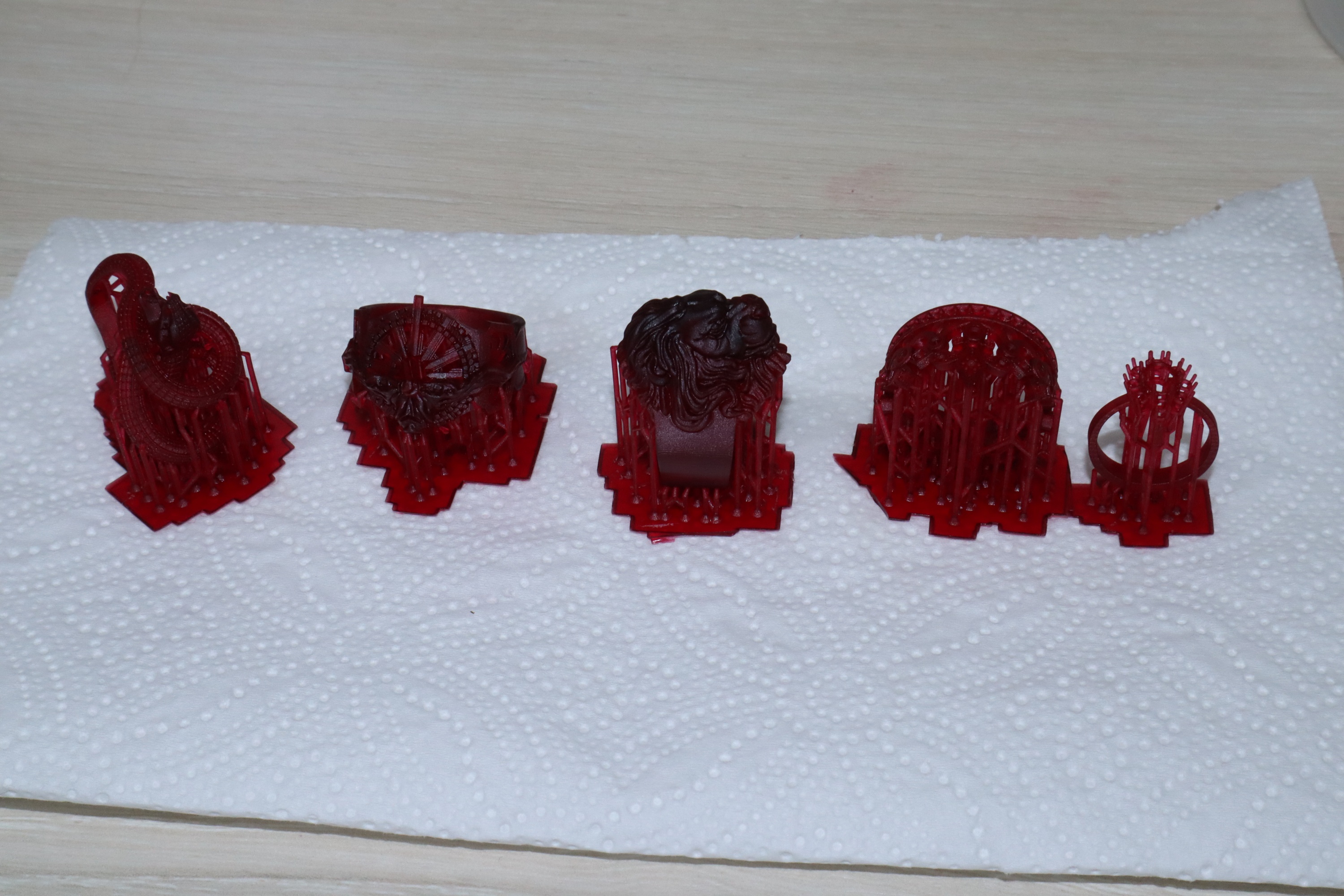

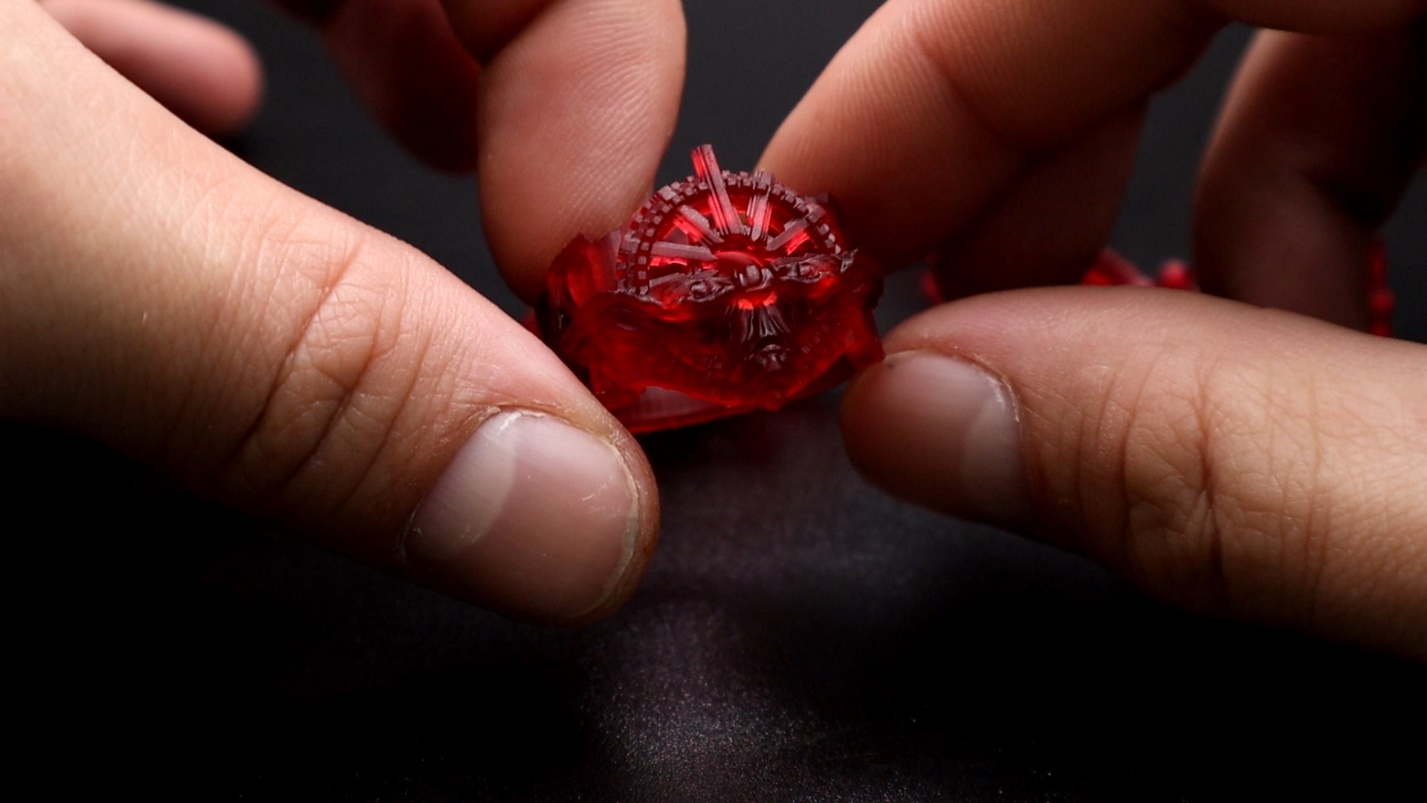

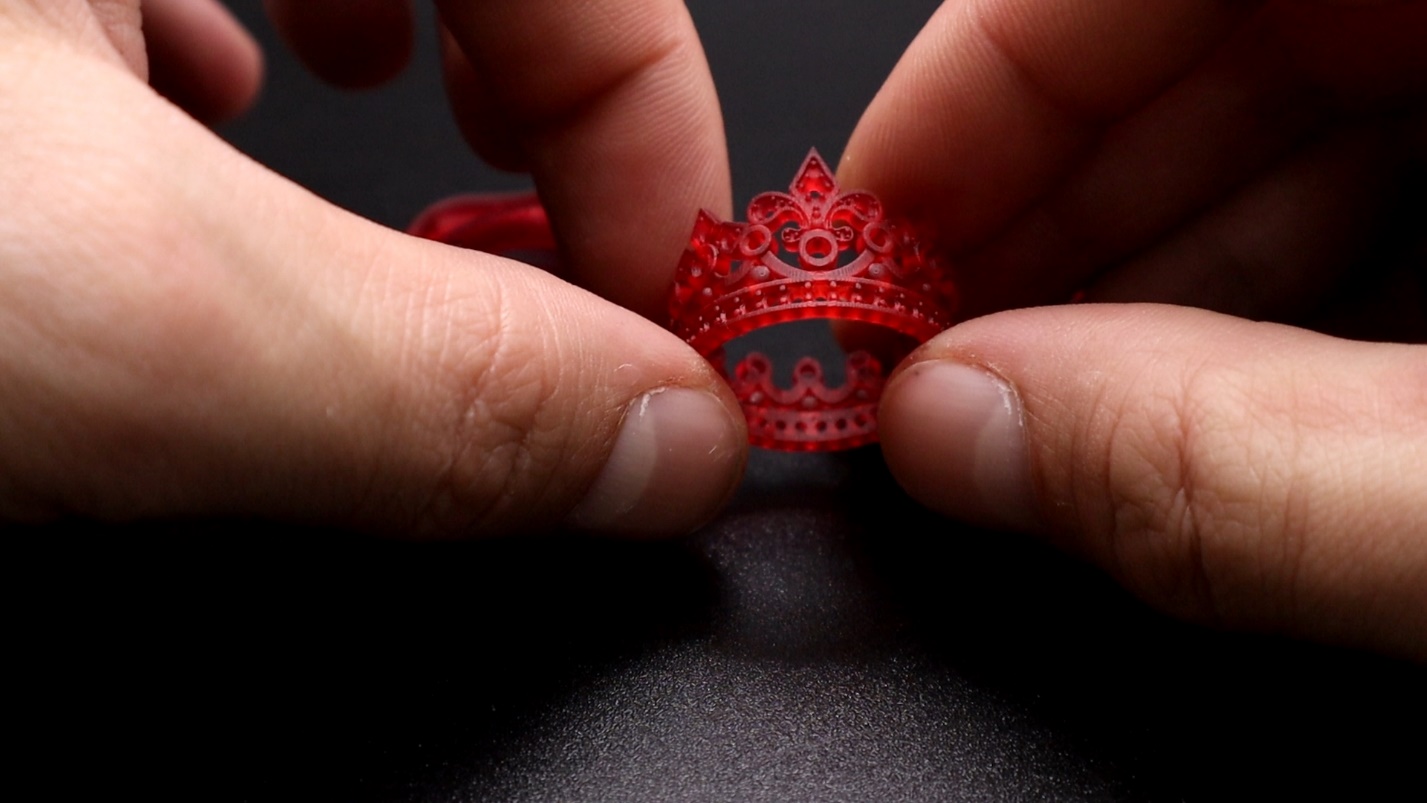

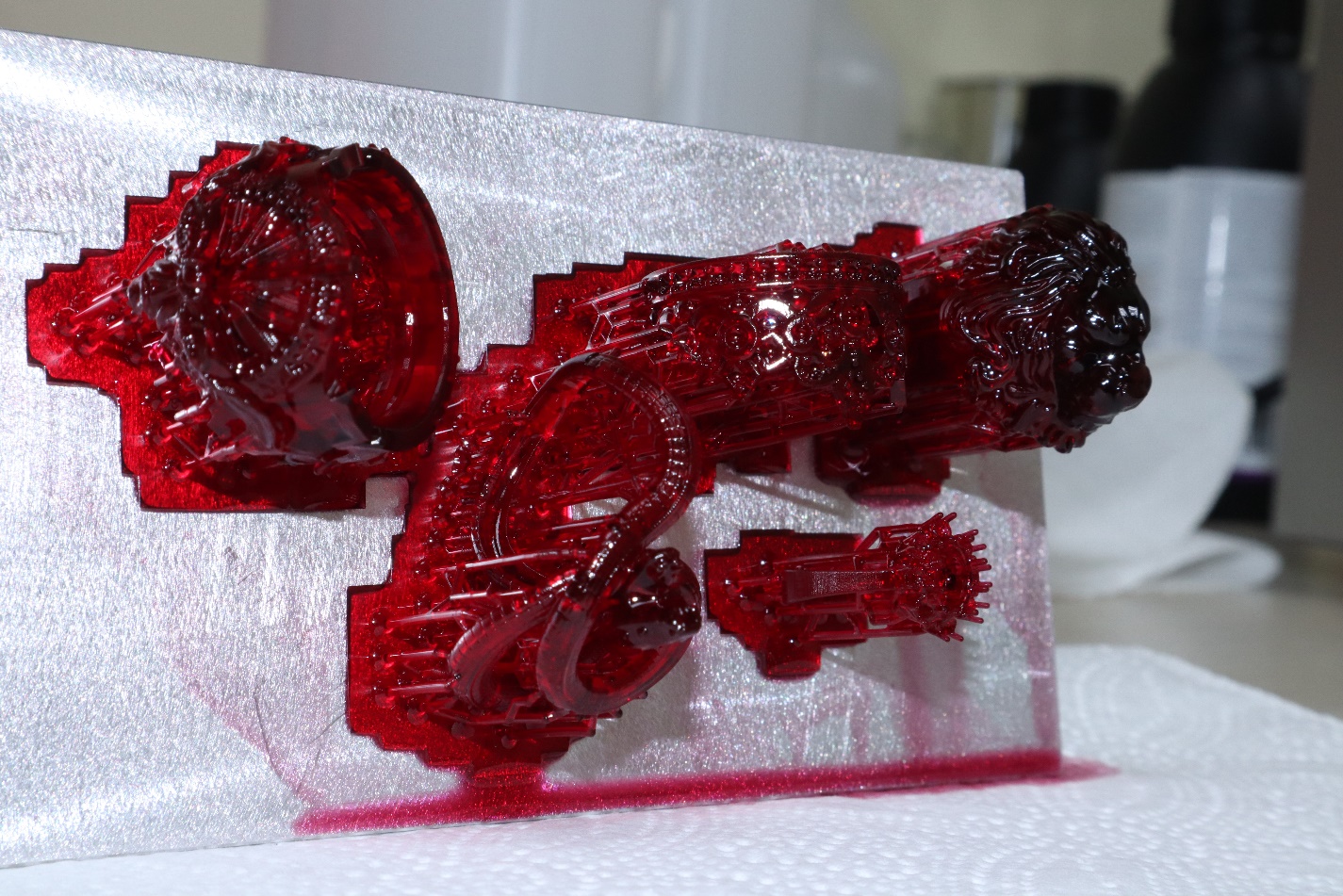

5 разных колец печатались одновременно.
Небольшие следы от поддержек на моделях остались, но вообще кольца получились отлично. Детализация очень хорошая, все мелкие и тонкие элементы пропечатались.
Если у Вас был опыт выжигания такой смолы, пишите об этом в комментариях, нам будет очень интересно узнать, как она проявляет себя по своему основному назначению.
И последняя смола HarzLabs, которую мы попробовали, Dental Sand A1-A2. A1-A2 означает соответствие цвету по шкале Вита. Данный материал должен подходить для печати временных коронок и мостов, но таких моделей у нас нет. Поэтому напечатали просто художественную модель.

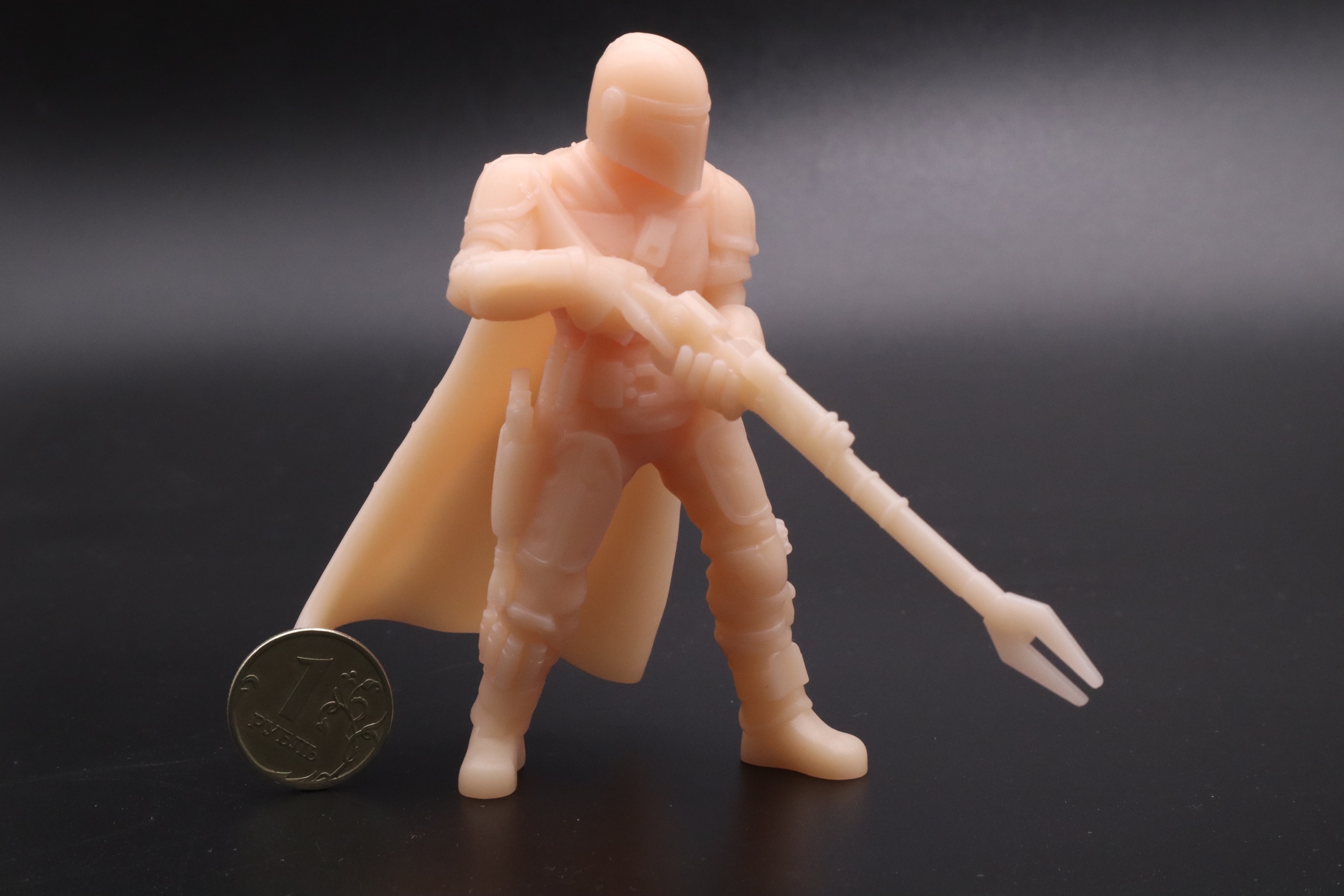

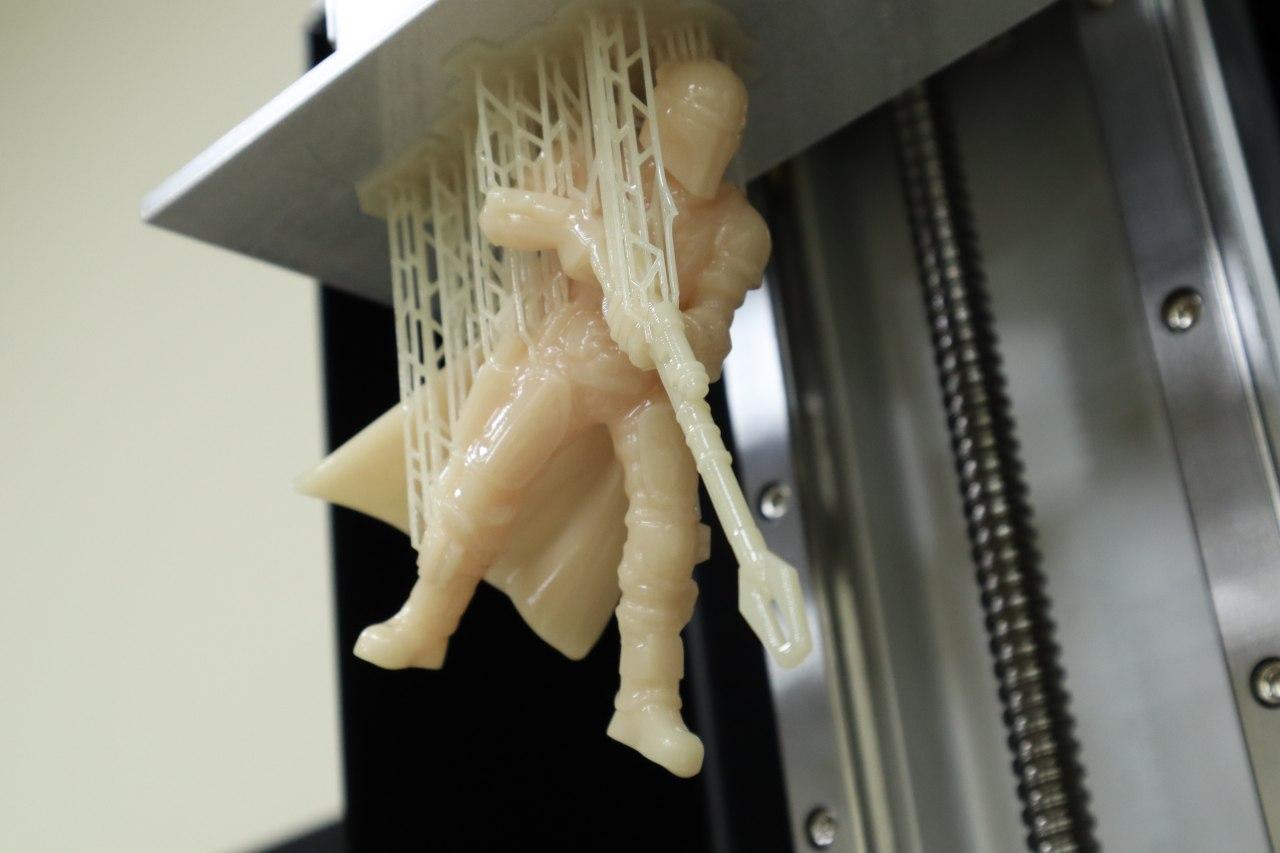

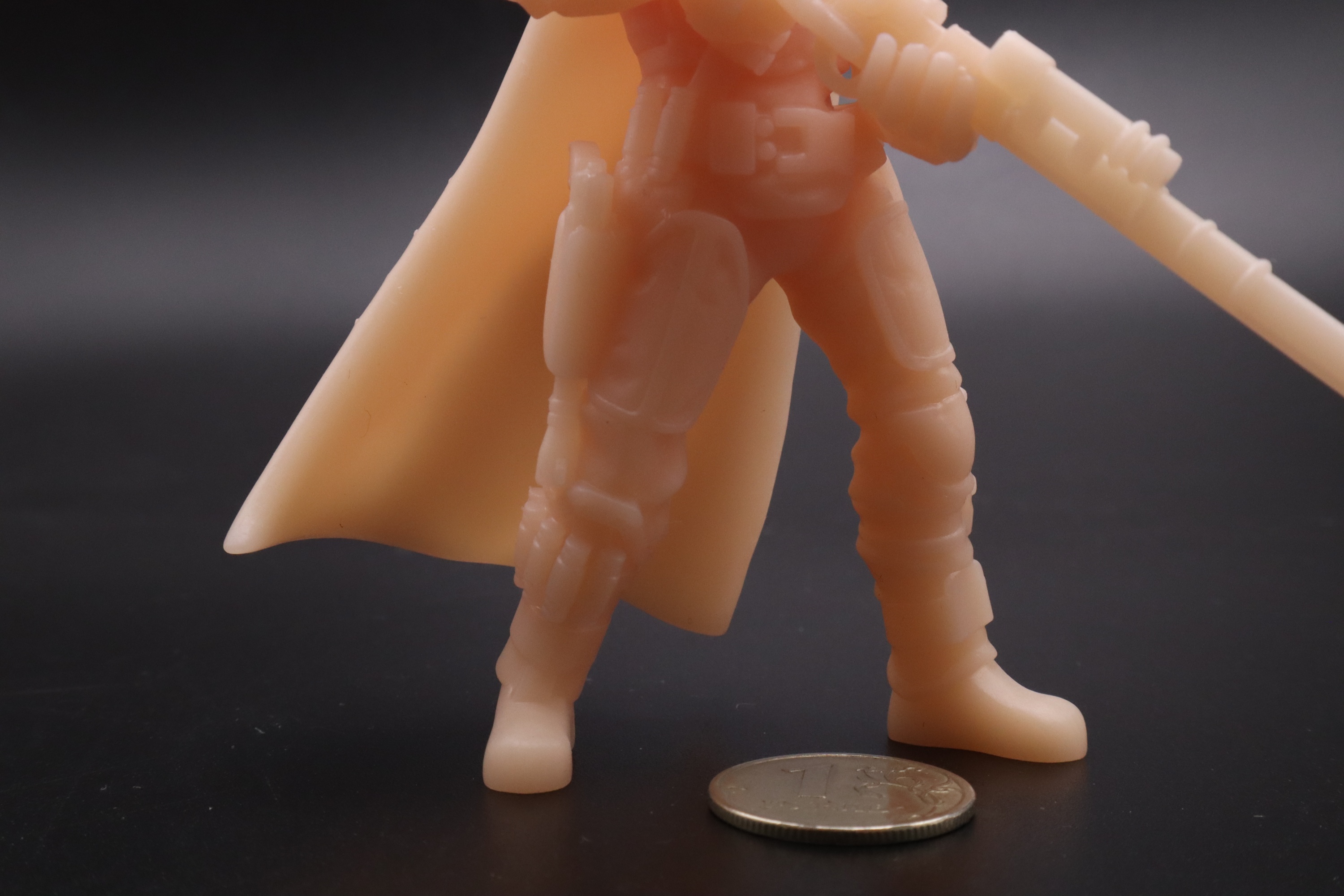

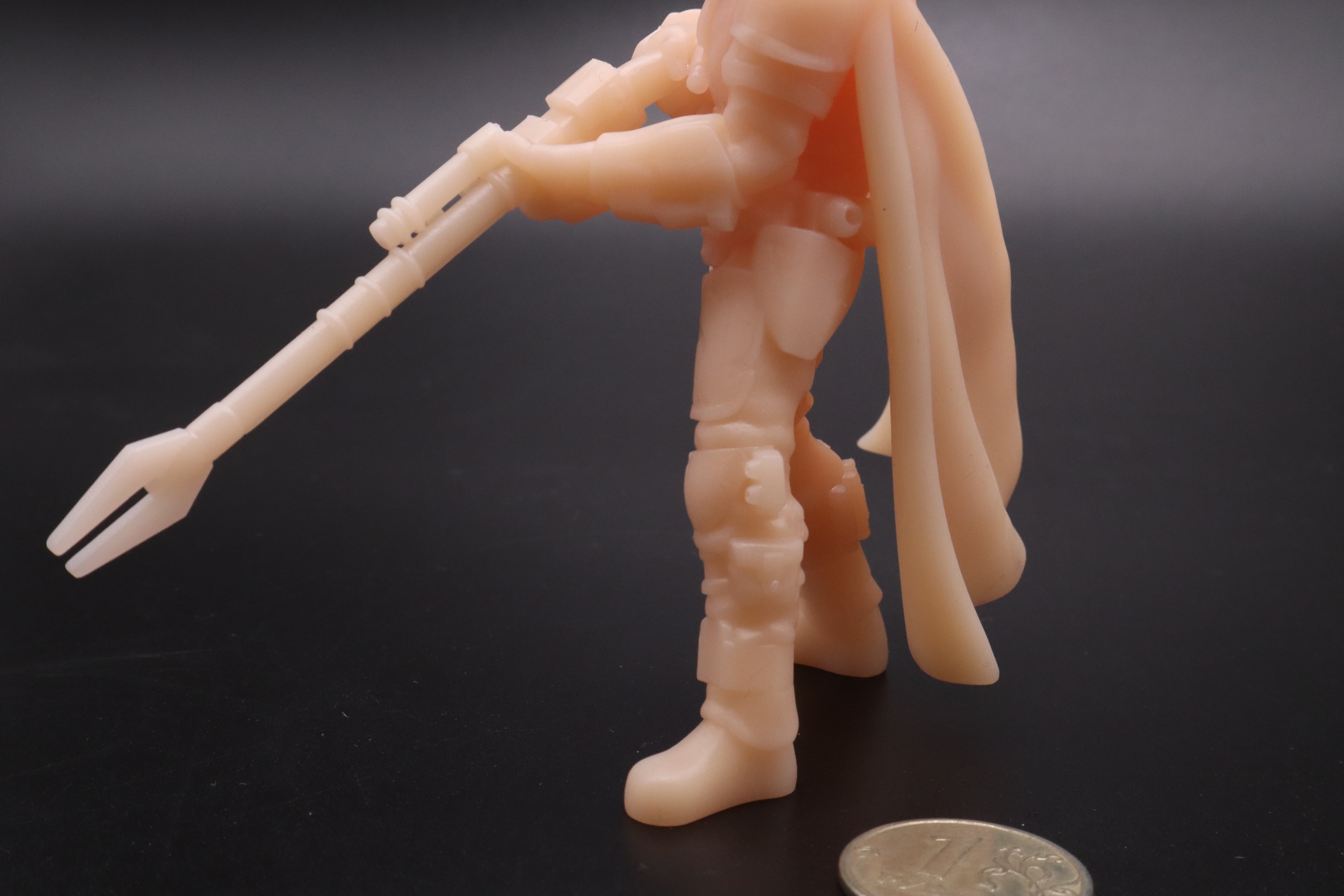

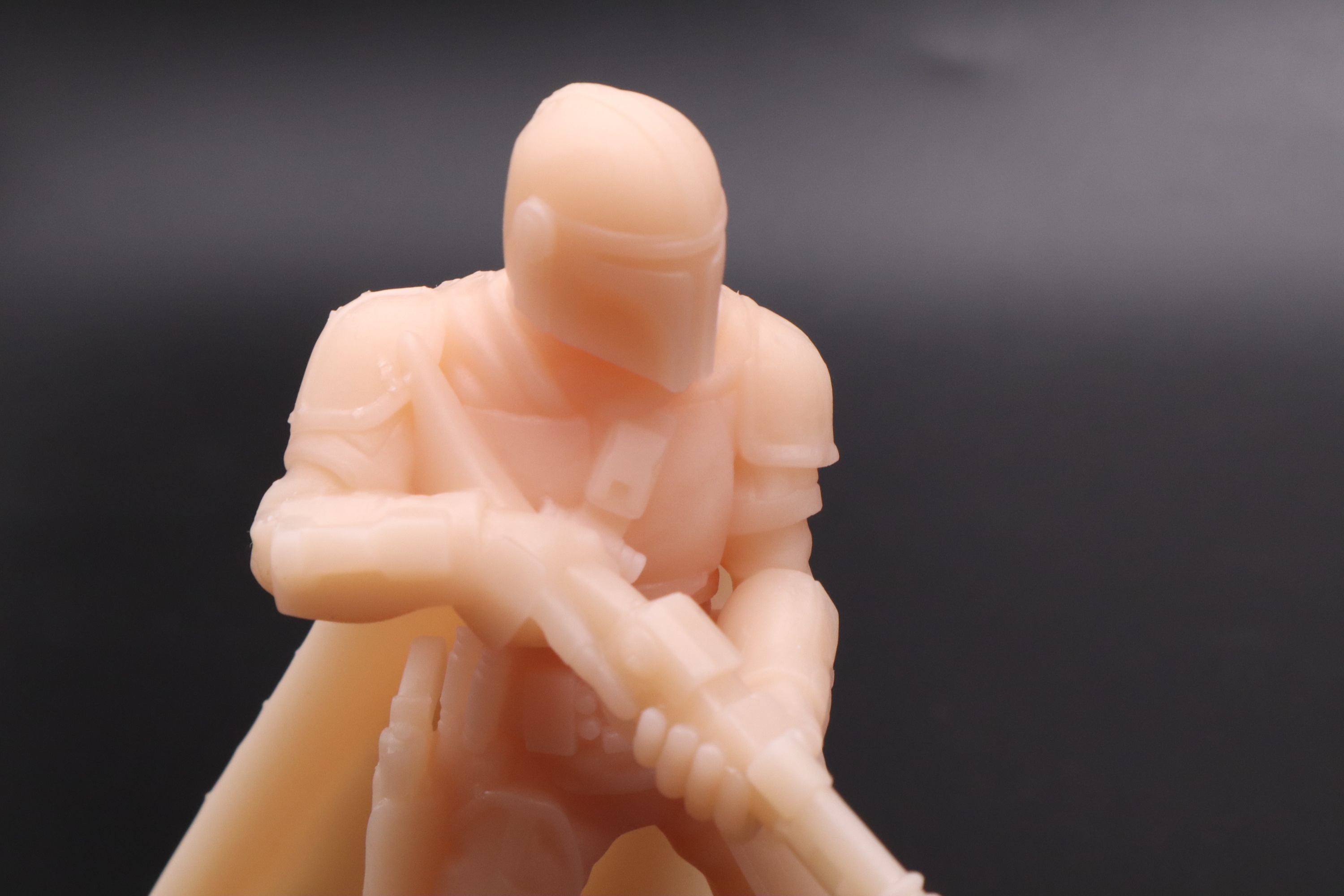

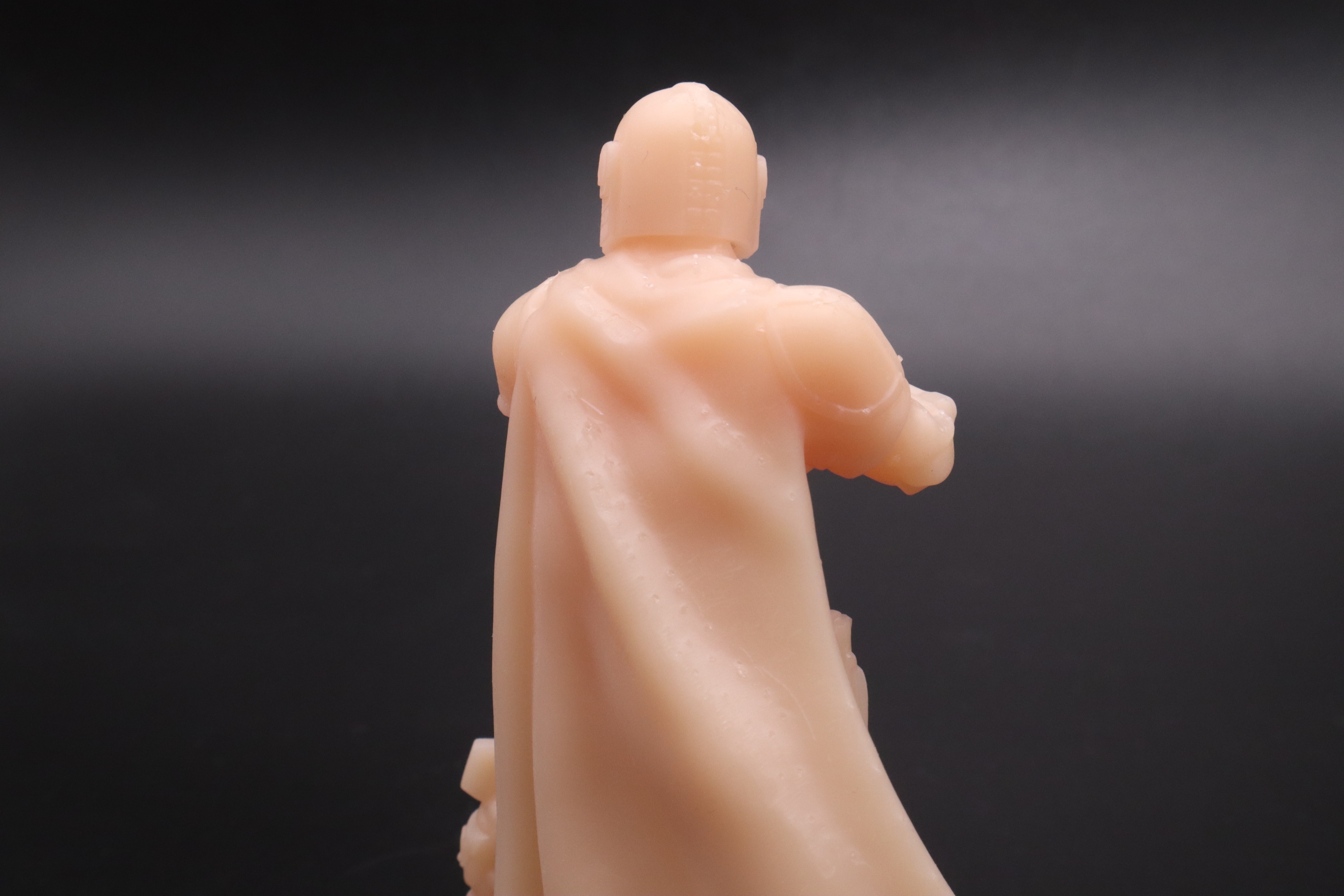

Мандалорец из одноименного сериала напечатался отлично на Shuffle 2019.
Детализацию на такой светлой смоле видно плохо, но очень мелких элементов на Мандалорце нет, а при ближайшем рассмотрении видно, что все элементы пропечатались хорошо, слои равномерны по всей высоте.

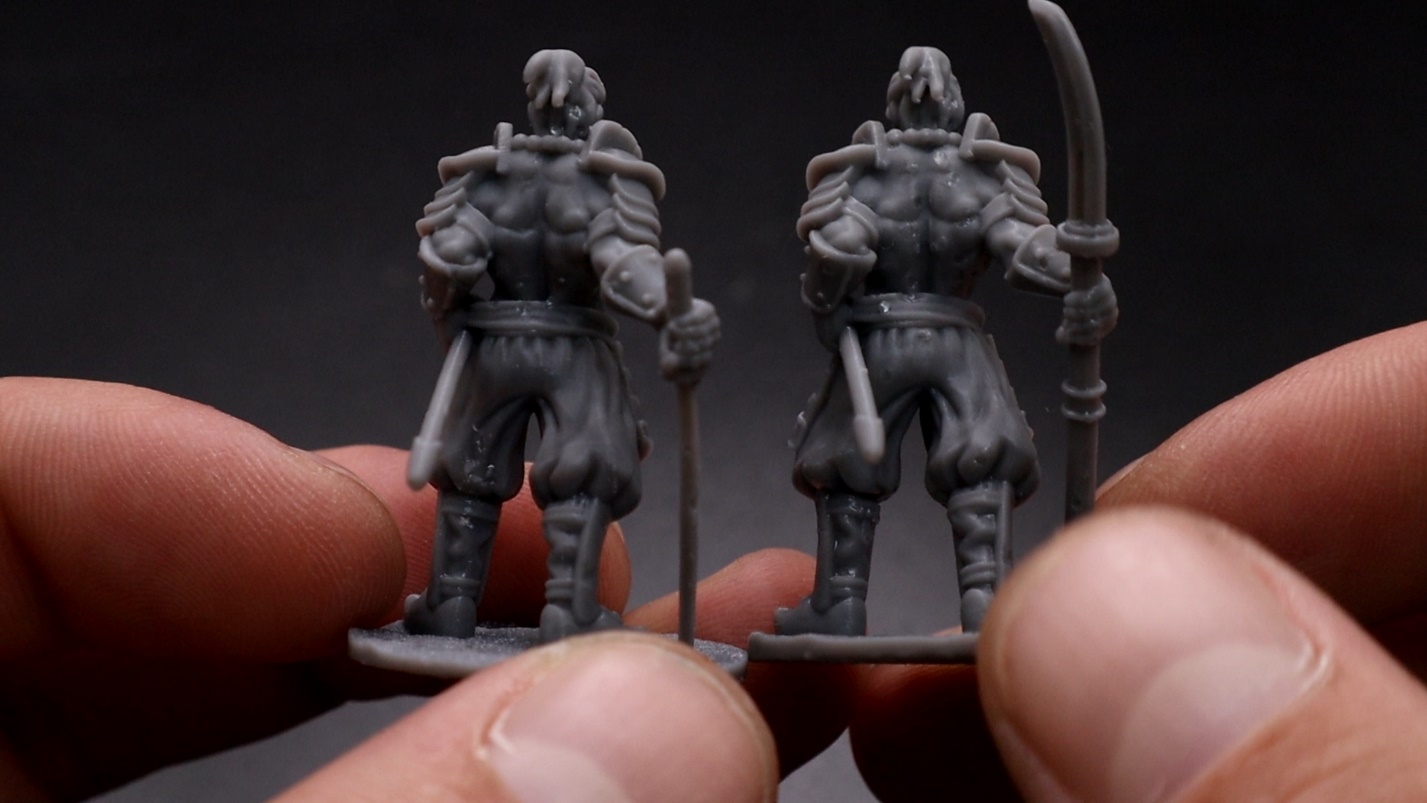

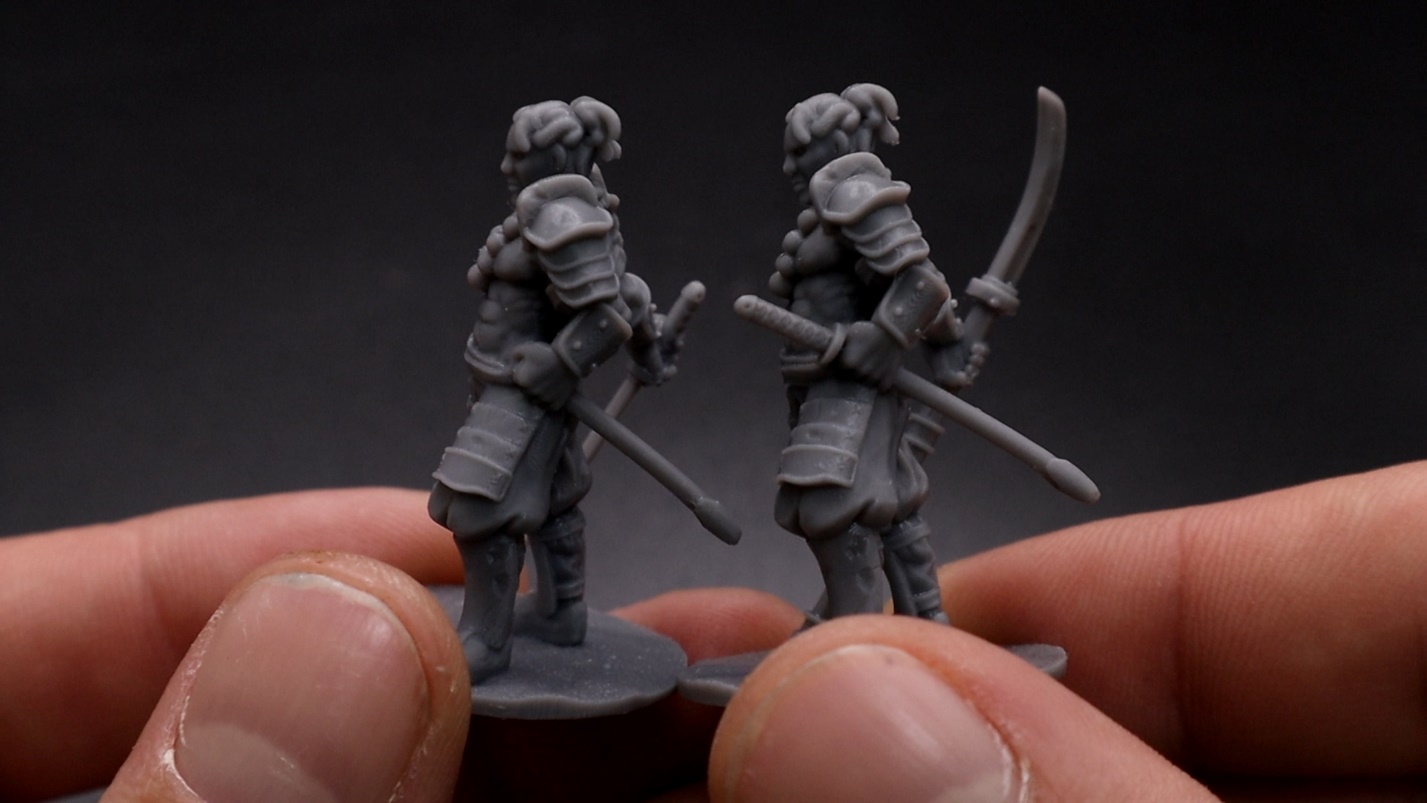

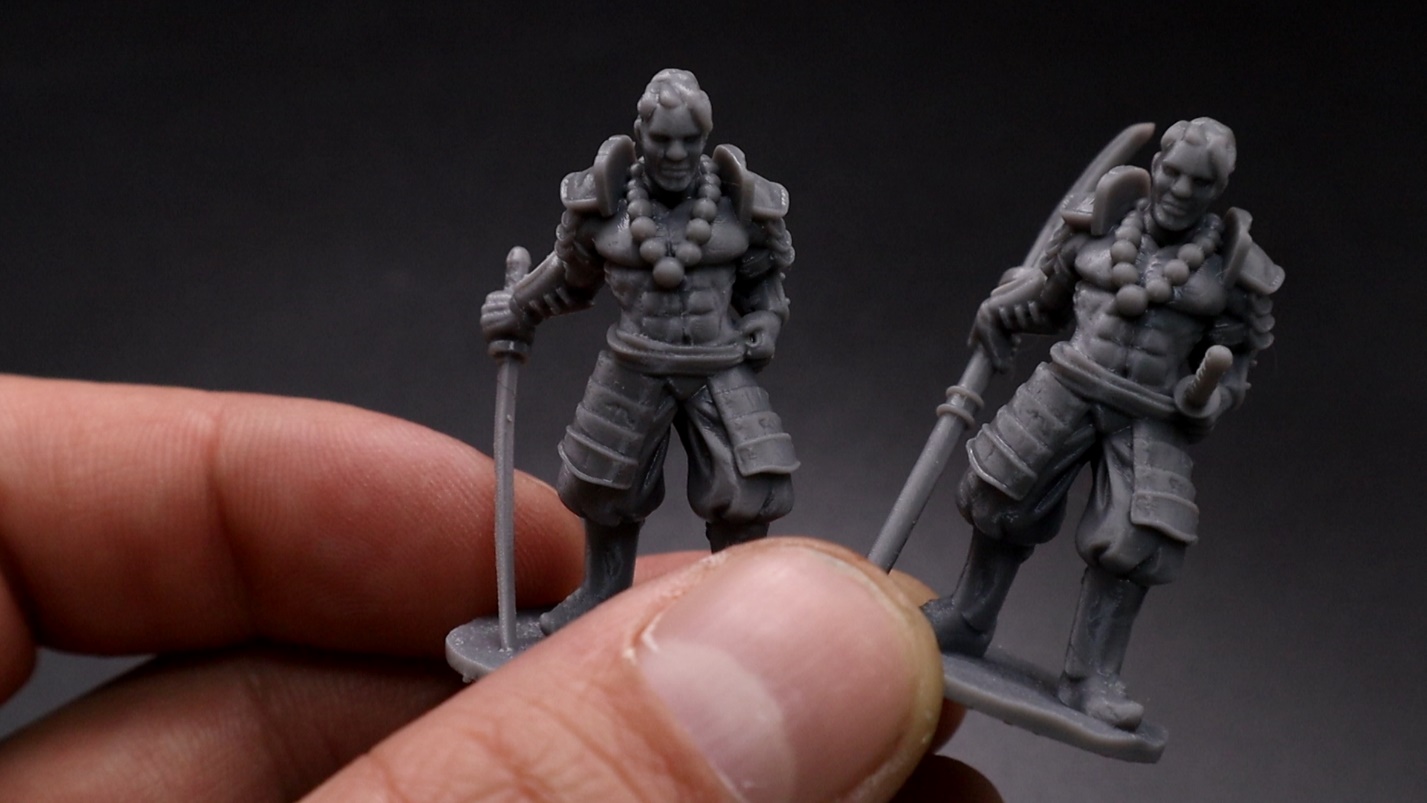

На Lite напечатали двух самураев серой смолой Wanhao, отличаются они только оружием в руке. Время засветки выбрали буквально наугад - 80 секунд для первых слоев и 7 секунд для всех остальных. Этого хватило с головой.
На этой смоле очень хорошо видна детализация. Даже мельчайшие элементы пропечатались отлично.
Перейдем к итогам.
Сначала вкратце о смолах HarzLabs. Они нам понравились, пахнут совсем не сильно. Стабильность и повторяемость результатов на высоте. Пигменты почти не оседают. Из замеченных минусов, странная паразитная засветка на Dental Pink. Некоторые цвета немного меняются при дозасветке под сильным источником ультрафиолета.
Что же касается принтеров Phrozen. Как и ожидалось, печатают они примерно также, как и их конкуренты с аналогичными техническими характеристиками. От более дешевых принтеров Phrozen выгодно отличает фирменная разработка Paraled 2.0 с уникальной системой линз, обеспечивающая четкую равномерную засветку по всей площади печати. Так же впечатлила продвинутая удобная программная начинка, позволяющая хранить профили печати прямо в принтере и использовать их для уже нарезанных моделей.
Если говорить о разнице между версией Lite и 2019, то существенных отличий в качестве напечатанных моделей, мы не заметили. Но надо учитывать тот факт, что конструктивно Shuffle 2019 сделан более надежно и в процессе длительного интенсивного использования это отразится на долговечности принтера. Важное отличие, участвующее непосредственно в процессе печати – это конструкция оси Z. Но даже с одной рельсой на Liteне возникало абсолютно никаких проблем. Слои укладываются равномерно на обоих принтерах. Ну и высота печати у 2019 немного больше.
В итоге, принтеры показали себя, как надежные стабильные аппараты, раз за разом исправно выполняющие свои задачи. Не зря они уже сейчас хорошо зарекомендовали себя в профессиональном сегменте. Качество печати на высоте, а скорость почти не уступает принтерам более высокой ценовой категории.
3D принтер Phrozen Shuffle 2019
3D принтер Phrozen Shuffle Lite
Модели из видео:
Жук - https://www.thingiverse.com/thing:3705226
Девушка-пилот - https://www.myminifactory.com/ru/object/3d-print-the-cheerful-pilot-92818
Кольцо-лев - https://www.myminifactory.com/object/3d-print-lion-ring-for-comp-19926
Кольцо-змея - https://www.myminifactory.com/object/3d-print-orm-ring-19737
Кольцо-корона - https://www.myminifactory.com/object/3d-print-crown-ring-34637
Кольцо под камни - https://www.myminifactory.com/object/3d-print-ring-with-oval-stone-31353
Бюгельный протез https://grabcad.com/library/digital-dental-rpd-design
Мандалорец - https://www.prusaprinters.org/prints/13510-mandalorian-baby-yoda-christmas-manger-scene
